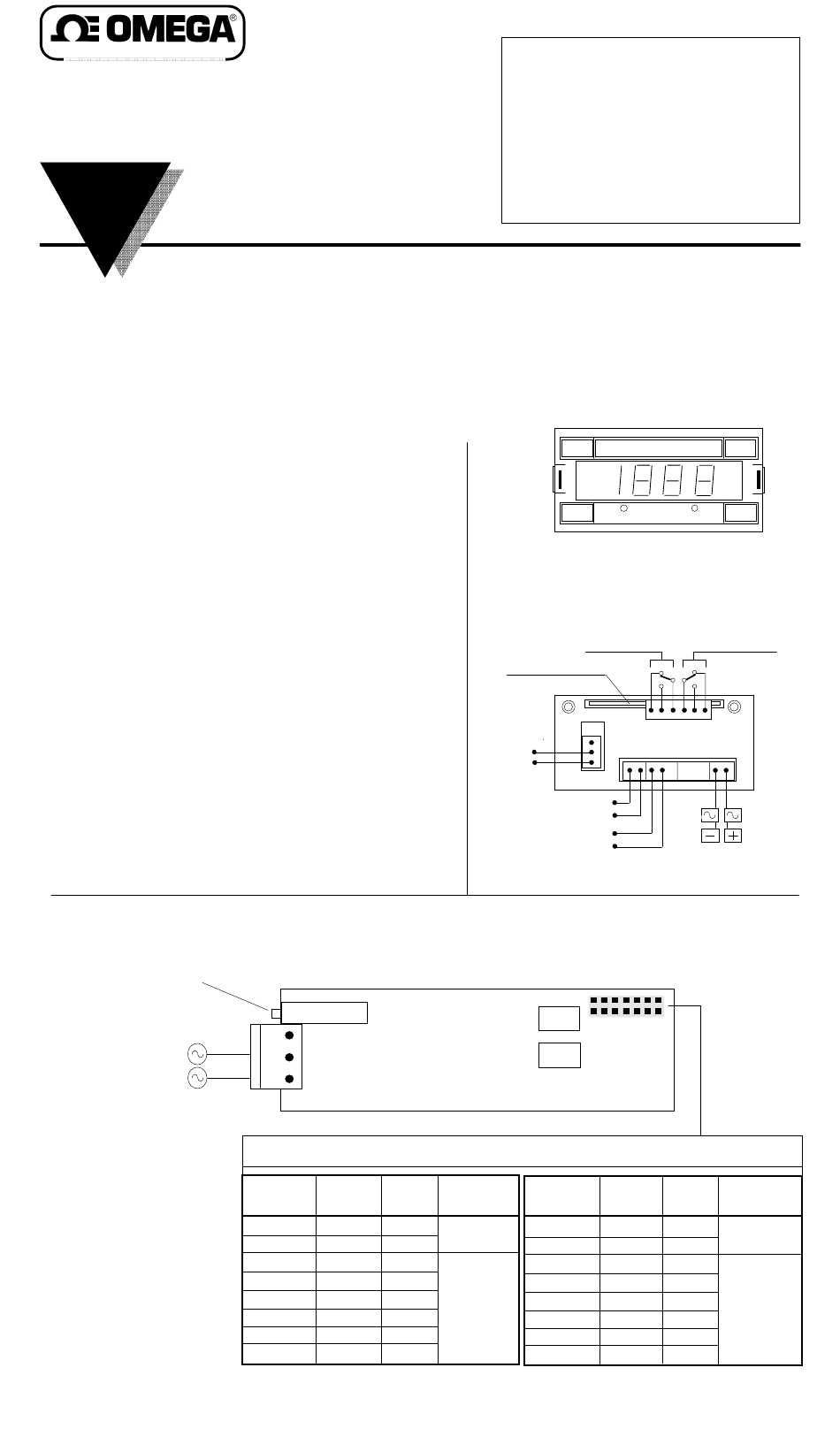

Omega DP18-AT2 Mode D'emploi

An OMEGA Techn o l o gi es Co m p an y
Série DP18
Modèle DP18-AT2
Ampèremètre CA
FICHE
TECHNIQUE
AMPEREMETRE CA pour transformateur de courant X/5
L'ENTRÉE DE L'APPAREIL PEUT SE CONNECTER DIRECTEMENT À UN TRANSFORMATEUR DE COURANT (TC) AYANT UN BOBINAGE
SECONDAIRE DE 5 A, SANS NÉCESSITER UN TRANSFORMATEUR ABAISSEUR INTERMÉDIAIRE.
CARACTÉRISTIQUES
AFFICHAGE . . . . . . . . . . . . . . . . . . . . 3
HAUTEUR . . . . . . . . . . . . . . . . . . . . . . 14.2 mm.
SYMBOLES . . . . . . . . . . . . . . . . . . . . 1.8.8.8
VIRGULE DECIMALE . . . . . . . . . . . . . Sélection par cavaliers
INDICATION DE DEPASSEMENT . . . . Affichage clignotant
CONFIGURATION ENTRÉE . . . . . . . . Bipolaire simple
ZÉRO . . . . . . . . . . . . . . . . . . . . . . . . . Automatique
RÉGLAGE ÉCHELLE . . . . . . . . . . . . . ± 5 %
CONVERTISSEUR . . . . . . . . . . . . . . . Double pente avec moyennage
TEMPS D'INTEGRATION SIGNAL . . . . 80 ms.
FRÉQUENCE DE LECTURE . . . . . . . . 3,12 / sec.
GAMMES . . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection, fig.3
MAINTIEN . . . . . . . . . . . . . . . . . . . . . . En option
RÉJECTION MODE SÉRIE RMS . . . . 50 dB. 50/60 Hz.
PRÉCISION . . . . . . . . . . . . . . . . . . . . . 0.2 % ± 1 comptage
PRÉCHAUFFAGE . . . . . . . . . . . . . . . . 5 minutes (précision nominale)
COEFF.TEMPÉRATURE ÉCHELLE . . 150 ppm.
COEFF. TEMPÉRATURE ZÉRO . . . . . 2.5 µV/°C.
TEMPÉRATURE DE SERVICE . . . . . . 0 à 50 °C (32 à 122 °F)
TEMPÉRATURE DE STOCKAGE . . . . -40 à 80 °C (-40 à 176 °F)
POIDS . . . . . . . . . . . . . . . . . . . . . . . . . 310 g
BOITIER . . . . . . . . . . . . . . . . . . . . . . . ABS, DIN 43700, couleur noire
ALIMENTATION STANDARD . . . . . . . 115 Vca ± 10 %, 50/60 Hz.
CONSOMMATION . . . . . . . . . . . . . . . . 5.5 VA en CA.
CONNEXIONS ELECTRIQUES . . . . . . Connecteurs à attache rapide
DÉVERMINAGE . . . . . . . . . . . . . . . . . 24 h.
FIG. 3
RÉGLAGE GROS SPAN
ENTRÉE SIGNAL
POSITIONNER LE CAVALIER SUR LE
SELECTEUR S1 EN FONCTION DU
COURANT NOMINAL (I)
TRANSFORMATEUR (CT) ET LE
CAVALIER DE REGLAGE DE LA
VIRGULE SUR LA POSITION
CORRESPONDANTE (FIG. 5).
AFIN D'OBTENIR LES PERFOR-
MANCES INDIQUÉES DANS LE
TABLEAU CI-CONTRE, UTILISER UN
TRANSFORMATEUR (CT)
CLASSE 0.5 OU MIEUX.
M2099/1294
½
digits, 7 segments, LED rouge
PT1
C
CONDITIONNEUR DE SIGNAL
B
VUE COTÉ COMPOSANTS
A
I NOMINAL AFFICHAGE
Amp.CA Amp.CA
DU
5 5.00
10 10.00
15 15.0
25 25.0
40 40.0
DE
50 50.0
60 60.0
100 100.0
FIG. 1
SPAN : REGLAGE ECHELLE MAX.
OFFSET : PAS EN SERVICE (DÉCALAGE)
LE RÉGLAGE SPAN EST ACCESSIBLE DERRIERE LE
BANDEAU DU BAS.
FIG. 2
Sortie numérique
isolée (option)
ENTRÉE
SIGNAL
SORTIE ANALOGIQUE
(OPTION)
MAINTIEN,
l'affichage quand ces
broches sont reliées
CHOIX DES GAMMES
SELECTEUR S1
F E R M E R RÉSOLUTION
I NOMINAL
CAVALIER
Amp.CA Amp.CA
D
0.01
F
A
B
C
0.1
D
E
F
CCD1294APC2BA
VUE AVANT
SPAN OFFSET
VUE ARRIERE
Point consigne R2
Point consigne R1
(option) (option)
D
C
10
B
A
+
-
verrouille
ALIMENTATION
voir étiquette de
l'instrument
B D F
A C E G
F E R M E R RÉSOLUTION
AFFICHAGE
Amp.CA CAVALIER
150 150.0 G
250 250 B
400 400 C
500 500 D
600 600 E
1000 1000 F
1500 1500 G
1
Amp.CA
0.1
1
