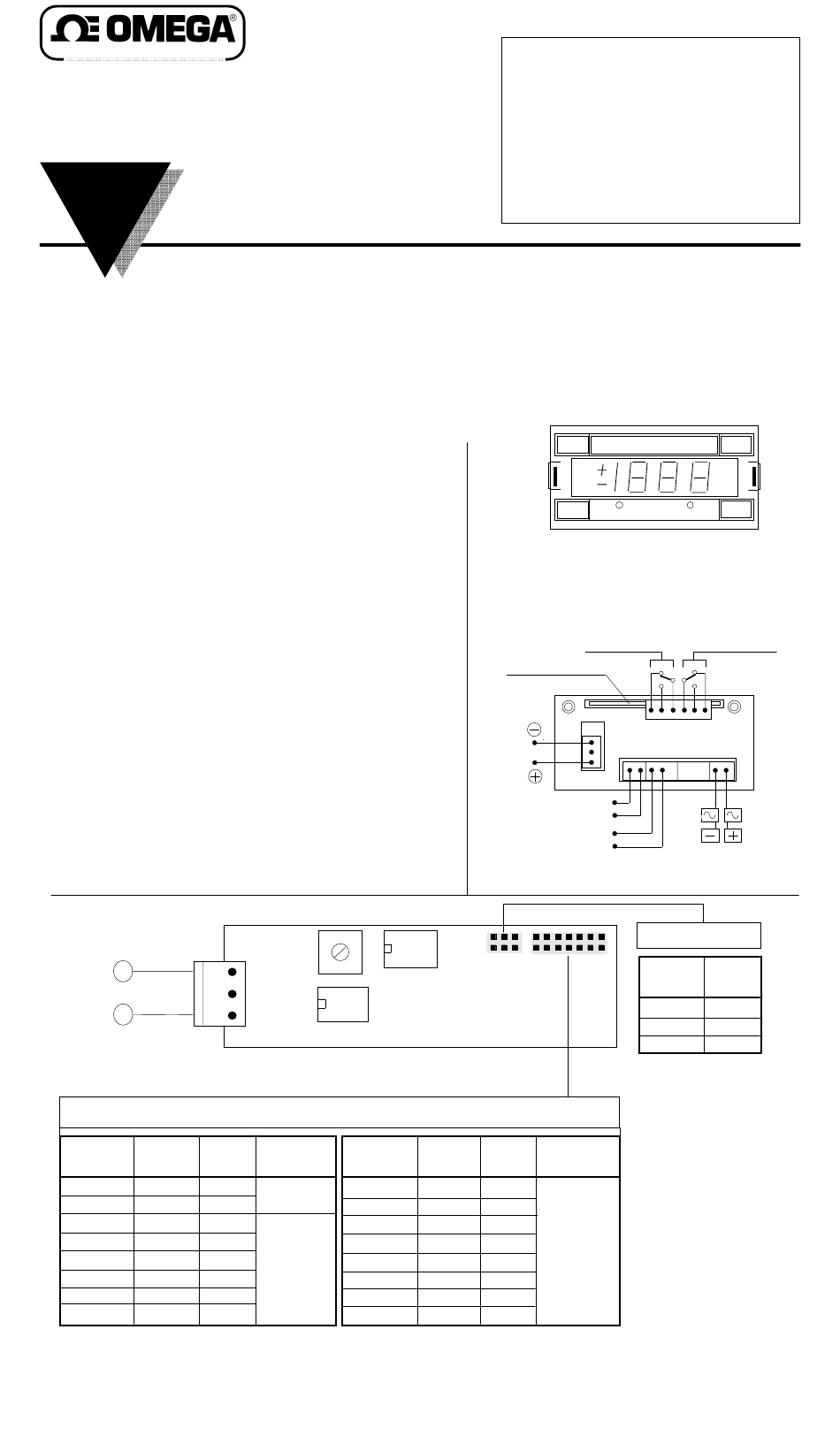

An OMEGA Techn o l o gi es Co m p an y
Série DP18
Modèle DP18-DS
Ampèremètre CC
FICHE
TECHNIQUE
(le signal d'entrée peut être : 60, 100 ou 150 mV)
CARACTÉRISTIQUES
AFFICHAGE . . . . . . . . . . . . . . . . . . . . 3
HAUTEUR . . . . . . . . . . . . . . . . . . . . . . 14.2 mm.
SYMBOLES . . . . . . . . . . . . . . . . . . . . ± 1.8.8.8
VIRGULE DECIMALE . . . . . . . . . . . . . Sélection par cavaliers
INDICATION DE DEPASSEMENT . . . . Affichage clignotant
CONFIGURATION ENTRÉE . . . . . . . . Bipolaire simple
ZÉRO . . . . . . . . . . . . . . . . . . . . . . . . . Automatique
RÉGLAGE ÉCHELLE . . . . . . . . . . . . . ± 5 %
CONVERTISSEUR . . . . . . . . . . . . . . . Double pente avec moyennage
POLARITÉ . . . . . . . . . . . . . . . . . . . . . . Automatique ±
TEMPS D'INTEGRATION SIGNAL . . . . 80 ms.
FRÉQUENCE DE LECTURE . . . . . . . . 3,12 / sec.
GAMMES . . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection
MAINTIEN . . . . . . . . . . . . . . . . . . . . . . En option
RÉJECTION MODE SÉRIE RMS . . . . 50 dB. 50/60 Hz.
PRÉCISION . . . . . . . . . . . . . . . . . . . . . 0.2 % ± 1 comptage
PRÉCHAUFFAGE . . . . . . . . . . . . . . . . 5 minutes (précision nominale)
COEFF.TEMPÉRATURE ÉCHELLE . . 50 ppm.
COEFF. TEMPÉRATURE ZÉRO . . . . . 2.5 µV/°C.
TEMPÉRATURE DE SERVICE . . . . . . 0 à 50 °C (32 à 122 °F)
TEMPÉRATURE DE STOCKAGE . . . . -40 à 80 °C (-40 à 176 °F)
POIDS . . . . . . . . . . . . . . . . . . . . . . . . . 310 g
BOITIER . . . . . . . . . . . . . . . . . . . . . . . ABS, DIN 43700, couleur noire
ALIMENTATION STANDARD . . . . . . . 115 Vca ± 10 %, 50/60 Hz.
CONSOMMATION . . . . . . . . . . . . . . . . 5.5 VA en CA.
CONNEXIONS ELECTRIQUES . . . . . . Connecteurs à attache rapide
DÉVERMINAGE . . . . . . . . . . . . . . . . . 24 h.
FIG. 3
-
ENTRÉE SIGNAL
+
I NOMINAL AFFICHAGE
Amp.CC Amp.CC
10 10.00
20 19.99
40 40.0
60 60.0
80 80.0
100 100.0
150 150.0
200 199.9
PLACER LE CAVALIER ENFICHABLE SUR LE SELECTEUR S1 EN FONCTION DU COURANT NOMINAL DU SHUNT ET LE CAVALIER DE REGLAGE
DE LA VIRGULE SUR LA POSITION CORRESPONDANTE (FIG. 5)
M2098/1294
AMPEREMETRE CC pour shunt externe
½
digits, 7 segments, LED rouge
C
B
A
SELECTION DE GAMME
SELECTEUR S1
F E R M E R RÉSOLUTION
I NOMINAL
CAVALIER
Amp.CC Amp.CC
E
0.01
G
B
C
D
0.1
E
F
G
FIG. 1
LE RÉGLAGE SPAN EST ACCESSIBLE DERRIERE LE
BANDEAU DU BAS.
FIG. 2
Sortie numérique
isolée (option)
ENTRÉE
SIGNAL
SORTIE ANALOGIQUE
(OPTION)
MAINTIEN,
l'affichage
broches sont reliées
J L
K
CONDITIONNEUR DE SIGNAL
VUE COTÉ COMPOSANTS
F E R M E R RÉSOLUTION
AFFICHAGE
CAVALIER
Amp.CC
250 250 A
400 400 B
600 600 C
800 800 D
1000 1000 E
1500 1500 F
2000 1999 G
CCD1294APC2BA
VUE AVANT
SPAN OFFSET
SPAN : REGLAGE ECHELLE MAX.
OFFSET : PAS EN SERVICE (DÉCALAGE)
VUE ARRIERE
Point consigne R2
(option)
D
C
10
B
A
+
-
verrouille
quand ces
ALIMENTATION
voir étiquette de
l'instrument
B D F
SELECTEUR S2
A C E G
SHUNT
SIGNAL CAVALIER
60 mV
100 mV
150 mV
LES CARACTÉRISTIQUES
INDIQUÉES SERONT OBTE-
NUES AVEC DES SHUNTS
CLASSE 0.5 OU MIEUX.
CHOISIR LA VALEUR DU
Amp.CC
SIGNAL PROVENANT DU
SHUNT
SELECTEUR
L'AFFICHAGE DÉSIRÉ EN
FONCTION DU COURANT
NOMINAL DU SHUNT AU
MOYEN DU SELECTEUR S1.
1
Point consigne R1
(option)
1
FERMER
J
K
L
AU MOYEN DU
S2, ET
