Omega DP18-RV1 Mode D'emploi

An OMEGA Techn o l o gi es Co m p an y
Série DP18
Modèles DP18-RV1 / - RV2 / - RV3 / - RV4
Voltmètres CA efficace vrai
FICHE
TECHNIQUE
VOLTMETRE CA 3½ DIGITS, EFFICACE VRAI, AVEC CINQ GAMMES DE COURANT POUVANT ETRE CHOISIES EN MODIFIANT LA
POSITION DE CAVALIERS SUR LE CONDITIONNEUR DE SIGNAL. L'AFFICHAGE NE PEUT ETRE OBTENU EN UNITÉS
INDUSTRIELLES SAUF SI L'ON MODIFIE L'AMPLIFICATEUR. SI L'ON UTILISE L'AMPLIFICATEUR STANDARD L'AFFICHAGE
DONNERA EXACTEMENT LA VALEUR APPLIQUÉE SUR L'ENTREE SIGNAL.
CARACTÉRISTIQUES
AFFICHAGE . . . . . . . . . . . . . . . . . . . . 3
HAUTEUR . . . . . . . . . . . . . . . . . . . . . . 14.2 mm.
SYMBOLES . . . . . . . . . . . . . . . . . . . . ± 1.8.8.8
VIRGULE DECIMALE . . . . . . . . . . . . . Sélection par cavaliers
INDICATION DE DEPASSEMENT . . . . Affichage clignotant 1999
CONFIGURATION ENTRÉE . . . . . . . . Bipolaire simple
ZÉRO . . . . . . . . . . . . . . . . . . . . . . . . . Automatique
RÉGLAGE ÉCHELLE . . . . . . . . . . . . . ± 5 %
CONVERTISSEUR . . . . . . . . . . . . . . . Double pente avec moyennage
POLARITÉ . . . . . . . . . . . . . . . . . . . . . . Automatique ±
TEMPS D'INTEGRATION SIGNAL . . . . 80 ms.
FRÉQUENCE DE LECTURE . . . . . . . . 3,12 / sec.
GAMMES . . . . . . . . . . . . . . . . . . . . . . Voir tableau de sélection, fig.3
MAINTIEN . . . . . . . . . . . . . . . . . . . . . . En option
RÉJECTION MODE SÉRIE RMS . . . . 50 dB. 50/60 Hz.
PRÉCISION . . . . . . . . . . . . . . . . . . . . . 0.2 % ± 1 comptage
PRÉCHAUFFAGE . . . . . . . . . . . . . . . . 2 minutes (précision nominale)
COEFF.TEMPÉRATURE ÉCHELLE . . 100 ppm.
COEFF. TEMPÉRATURE ZÉRO . . . . . 2.5 µV/°C.
TEMPÉRATURE DE SERVICE . . . . . . 0 à 50 °C (32 à 122 °F)
TEMPÉRATURE DE STOCKAGE . . . . -40 à 80 °C (-40 à 176 °F)
POIDS . . . . . . . . . . . . . . . . . . . . . . . . . 310 g
BOITIER . . . . . . . . . . . . . . . . . . . . . . . ABS, DIN 43700, couleur noire
ALIMENTATION STANDARD . . . . . . . 115 Vca ± 10 %, 50/60 Hz.
CONSOMMATION . . . . . . . . . . . . . . . . 5.5 VA en CA. / 3.5 W en CC
CONNEXIONS ELECTRIQUES . . . . . . Connecteurs à attache rapide
DÉVERMINAGE . . . . . . . . . . . . . . . . . 24 h.

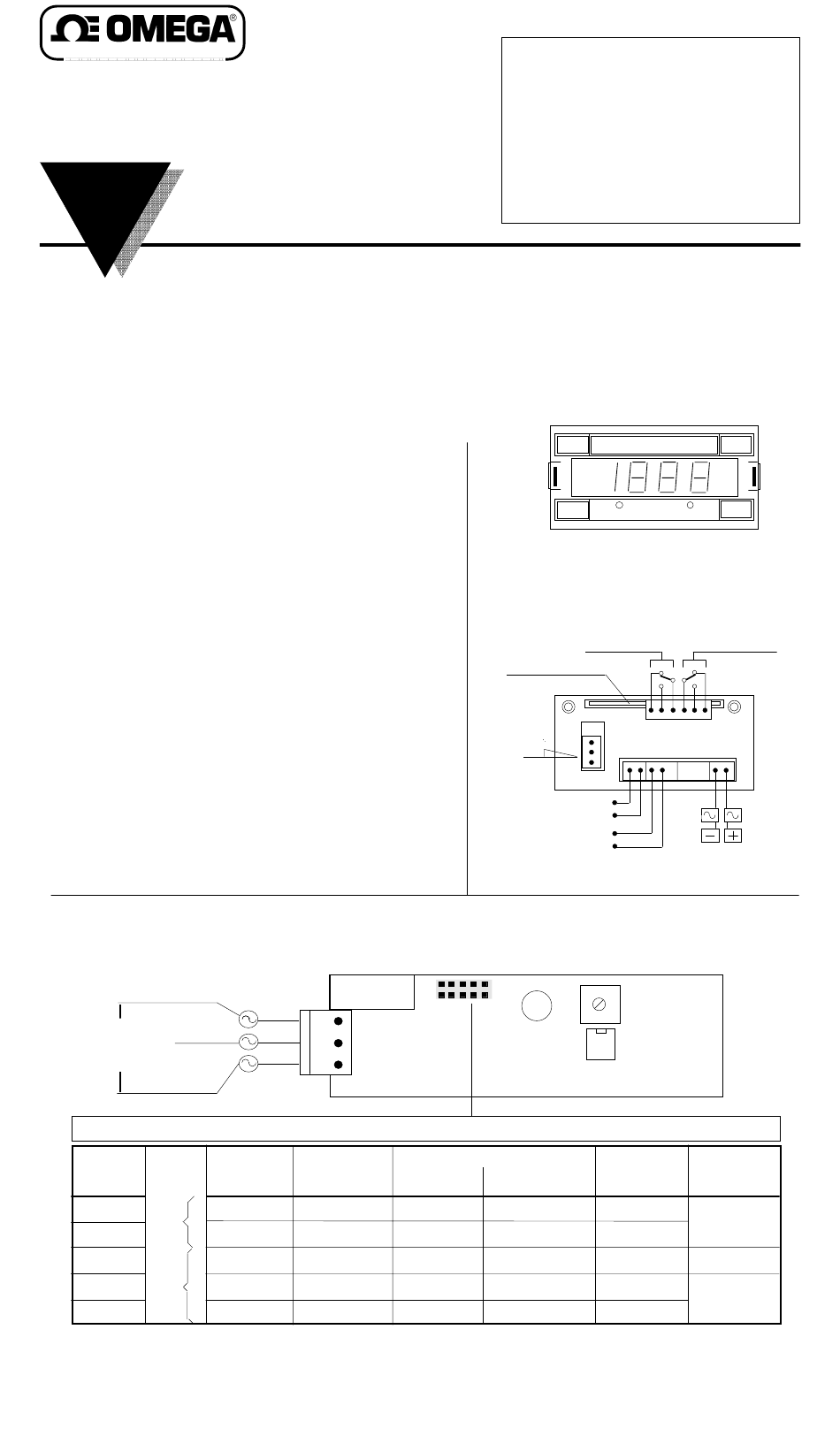

FIG. 3
É
CONNECTER L'ENTR E SIGNAL ENTRE A-B ou
A-C SUIVANT LA VALEUR DE LA TENSION
É
D'ENTR E
á
20 Vca
200 Vca
á
500 Vca
200 mVca
2 Vca
â
â
MODELE
A-B
DP18-RV1
DP18-RV2
DP18-RV3
A-C
DP18-RV4
POSITIONNER LE CAVALIER SUR LE SELECTEUR S1 EN FONCTION DE LA GAMME CHOISIE
FERMER LE CAVALIER APPROPRIÉ POUR LA VIRGULE (FIG.5) EN FONCTION DE LA GAMME CHOISIE
M2106/1294
½
digits, 7 segments, LED rouge
C
B
A
SELECTEUR S1
LECTURE
GAMME
AFFICHAGE
Vca.
200 mV 1.999 mV
1.999 V
2 V
19.99 V
20 V
199.9 V
200 V
500 V
500 V
CCD1294APC2BA
FIG. 1
SPAN : REGLAGE ECHELLE MAX.
OFFSET : PAS EN SERVICE (DÉCALAGE)
LE RÉGLAGE SPAN EST ACCESSIBLE DERRIERE LE
BANDEAU DU BAS.
FIG. 2
Sortie numérique
isolée (option)
ENTRÉE
SIGNAL
SORTIE ANALOGIQUE
(OPTION)
MAINTIEN,
l'affichage quand ces
broches sont reliées
CHOIX DES GAMMES
I K
IC2
H J L
CONDITIONNEUR DE SIGNAL
VUE COTÉ COMPOSANTS
FERMER CAVALIER
AMPLI. VIRGULE
FIG. 3 FIG. 5
K
D3
K,L
D3
H,L
D2
I,L
D1
J,L
-----
VUE AVANT
SPAN OFFSET
REAR VIEW
Point consigne R2
Point consigne R1
(option)
(option)
D
C
10
B
A
+
-
verrouille
ALIMENTATION
voir étiquette de
l'instrument
IC1
IMPÉDANCE
RÉSOLUTION
mV.
0.1
10 G
1
10
3.3 M
100
1000
1
Ω
Ω
Ω
Ω
3 M
