1

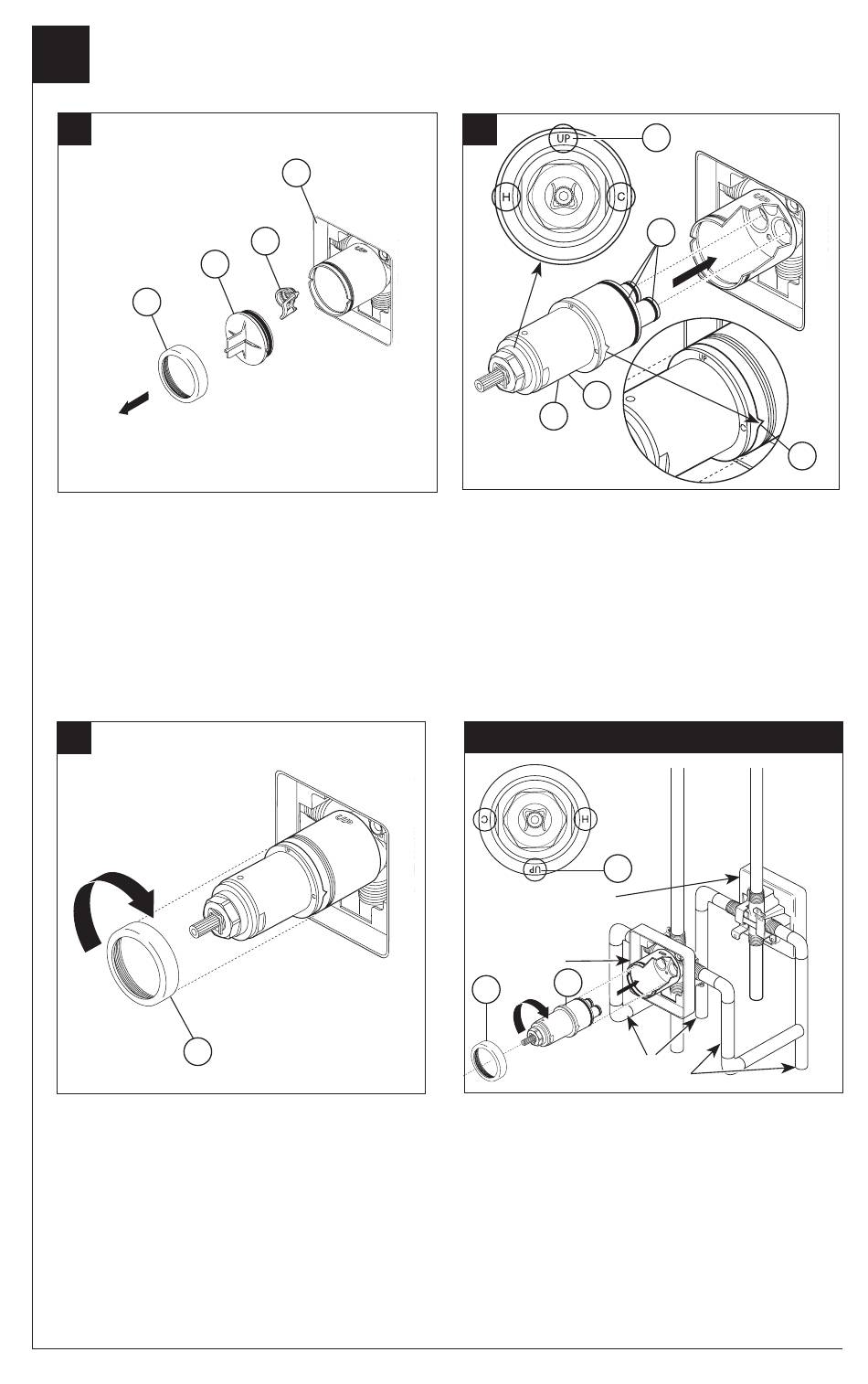

Installation de la cartouche.
A.
1
Fermez les robinets d'arrêt. Enlevez l'écrou-
chapeau (1) et le capuchon d'essai (2)
du corps. Placez un seau ou un petit contenant sur
l'avant du corps de soupape et ouvrez lentement les
robinets d'arrêt pour évacuer les corps étrangers de
la tuyauterie avant d'installer la cartouche. Fermez
de nouveau les robinets d'arrêt. Si le corps n'est pas
monté dans un mur mince, vous pouvez enlever le
protecteur (3) au complet. Si le filtre métallique (4)
est en place, enlevez-le avant d'installer la cartouche.
C.
1
Faites glisser l'écrou à portée sphérique (1) sur la
cartouche et vissez-le sur le corps. Serrez à la
main fermement.
3
4
2
B.
4
1
Tournez la cartouche (1) de sorte que le mot « UP
» (2) se trouve sur le dessus. La lettre « H » doit se
trouver du côté eau chaude et la lettre « C », du côté
eau froide. Ajoutez du lubrifiant à base de silicone aux
trois joints toriques (3) montrés ci-dessus pour faciliter
la pose de la cartouche dans le corps de soupape et
sa dépose. Introduisez la cartouche dans le corps de
la soupape comme le montre la figure. Assurez-vous
que les ergots sont parfaitement engagés dans les
rainures du corps (4).
Installation dos à dos
Installation normale
(Non modifiée)
Installation
Inversée
1
3
Eau Froides
Dans le cas d'une installation dos à dos ou inversée (eau
chaude à droite et eau froide à gauche) seulement : tournez
la cartouche (1) de sorte que la lettre « H » se trouve du
côté eau chaude, la lettre « C », du côté eau froide et le
mot « UP » (2), sur le dessus. Ajoutez du lubrifiant à base
de silicone aux trois joints toriques montrés ci-dessus pour
faciliter la pose de la cartouche dans le corps de soupape et
sa dépose. Installez la cartouche en prenant soin d'introduire
les ergots entièrement dans les rainures du corps de laiton
(reportez-vous à l'étape B). Glissez l'écrou-chapeau (3) sur
la cartouche et vissez-le sur le corps. Serrez-le à la main
solidement.
3
2
3
2
Eau Chaude
107530 Rev. B
4
