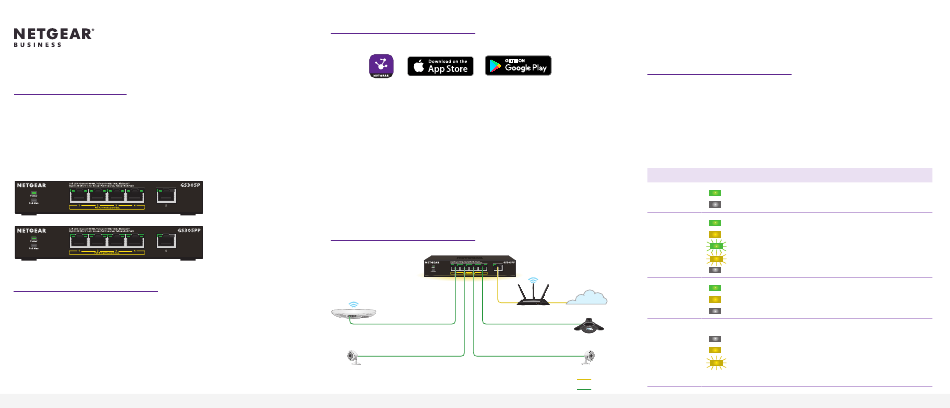

Guide d'installation
Commutateur Gigabit Ethernet PoE non géré à
5 ports GS305P (55 W)
Commutateur Gigabit Ethernet PoE+ non géré à
5 ports GS305PP (83 W)
Contenu de la boîte
•
Commutateur modèle GS305P ou GS305PP
•
Adaptateur d'alimentation c.c.
•
Câble d'alimentation amovible (varie selon la région)
•
Vis du support de fixation murale
•
Quatre pieds en caoutchouc
•
Guide d'installation
Remarque :
Nous vous recommandons d'utiliser un câble de catégorie 5e
(Cat 5e) ou supérieure pour les connexions Gigabit Ethernet.
1. S'inscrire avec l'application NETGEAR Insight
1. Recherchez NETGEAR Insight et téléchargez la plus récente application.
2. Configurez un compte NETGEAR si ce n'est déjà fait.
3. Touchez le menu dans le coin supérieur gauche.
4. Touchez REGISTER ANY NETGEAR DEVICE (INSCRIRE N'IMPORTE QUEL
APPAREIL NETGEAR).
5. Utilisez la caméra de votre appareil mobile pour numériser le code-barres du
numéro de série ou entrez le numéro de série situé au bas du commutateur.
6. Touchez GO (Aller).
Le commutateur est inscrit et ajouté à votre compte. Vous pouvez maintenant
voir le commutateur dans l'application NETGEAR Insight.
Remarque :
Comme il s'agit d'un commutateur non géré, vous ne pouvez pas le
configurer ni le gérer dans NETGEAR Insight.
2. Brancher le commutateur
GS305PP
Point d'accès
Caméras de sécurité
Exemples de branchement
Remarque :
(PoE+) et 802.3af (PoE). Le modèle GS305P prend en charge la norme 802.3af
(PoE) uniquement.
3. Vérifier les voyants
Lorsque vous branchez l'adaptateur secteur au commutateur et que vous le
branchez à une prise électrique, les voyants indiquent l'état.
Le commutateur GS305P fournit l'alimentation PoE sur les ports 1 à 4,
avec jusqu'à 15,4 W d'alimentation PoE à chaque port, pour une capacité
d'alimentation PoE totale de 55,5 W sur tous les ports PoE actifs.
Le commutateur GS305PP fournit l'alimentation PoE+ ou PoE sur les ports 1 à 4,
avec jusqu'à 30 W d'alimentation PoE à chaque port, pour une capacité
d'alimentation PoE totale de 83 W sur tous les ports PoE actifs.
Voyant
Alimentation
Ports 1 à 5
port de
gauche
Ports 1 à 4
port de droite
Routeur
Internet
PoE Max
Téléphone VoIP
Internet
PoE
Le commutateur GS305PP prend en charge les normes 802.3at
Description
Allumé. Le commutateur est alimenté.
Éteint. Le commutateur n'est pas alimenté.
Allumé. Liaison à 1000 Mbit/s sur ce port.
Allumé. Liaison à 100 ou 10 Mbit/s sur ce port.
Clignotant. Activité à 1000 Mbit/s sur ce port.
Clignotant. Activité à 100 ou 10 Mbit/s sur ce port.
Éteint. Aucune liaison n'a été détectée sur ce port.
Allumé. PoE en cours d'utilisation.
Allumé. PoE interrompue.
Éteint. La PoE n'est pas utilisée sur ce port.
Le voyant PoE Max indique l'état de l'alimentation PoE du commutateur :
Éteint. Suffisant. Plus de 7 W d'alimentation PoE disponibles.
Allumé. Moins de 7 W d'alimentation PoE disponibles.
Clignotant. Au moins une fois au cours des deux minutes
précédentes, moins de 7 W d'alimentation PoE étaient
disponibles.
