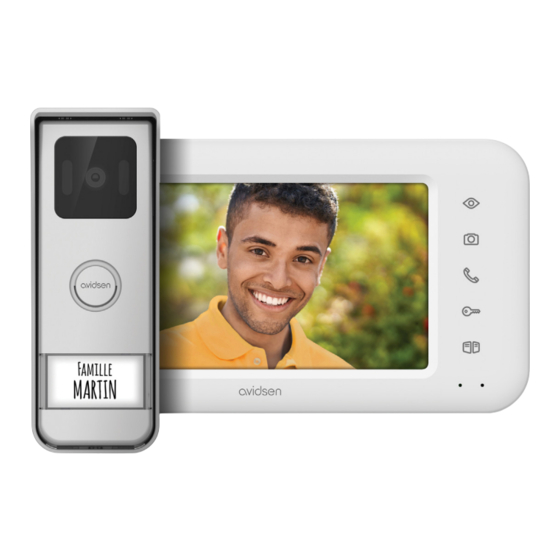

Élia Solar Wave
VISIOPHONE
Ref.112296
FR
7
6
platine de rue à
Vision
Taille
Touches
Nombre
énergie solaire
de nuit
de l'écran
tactiles
de sonneries
Conçu
Sans
Portée
Compatible
pour durer
fil
en champ libre
portail et
gâche
*
* nécessite un transformateur, en option
www.avidsen.com
V1
Publicité
Manuels Connexes pour Avidsen Elia Solar Wave VISIOPHONE
Sommaire des Matières pour Avidsen Elia Solar Wave VISIOPHONE
- Page 1 Élia Solar Wave VISIOPHONE Ref.112296 platine de rue à Vision Taille Touches Nombre énergie solaire de nuit de l’écran tactiles de sonneries Conçu Sans Portée Compatible pour durer en champ libre portail et gâche * nécessite un transformateur, en option www.avidsen.com...
- Page 2 SOMMAIRE A - CONSIGNES DE C - INSTALLATION SÉCURITÉ 1 - INSTALLATION DE LA PLATINE DE RUE 1 - INTRODUCTION 1.1 - PREMIÈRE INSTALLATION08 2 - ENTRETIEN ET CONSEIL 1.2 - APPAIRAGE/DÉSAPPAIRAGE DE D’INSTALLATION L’ÉCRAN À LA PLATINE DE RUE 3 - RECYCLAGE 1.3 - INSTALLATION EXTÉRIEURE ET CONNEXION...
- Page 3 4.2 - MENU SONNERIE ET RÉGLAGE DU VOLUME SONORE 4.3 - GALERIE DES PHOTOS 4.4 - MENU RÉGLAGES AVANCÉS 4.5 - GALERIE DES VIDÉOS 5 - SIGNIFICATION DES VOYANTS DU PRODUIT E - FAQ F - INFORMATIONS TECHNIQUES ET LÉGALES 1 - CARACTERISTIQUES TECHNIQUES 2 - GARANTIE 3 - ASSISTANCE ET CONSEILS...
- Page 4 A - CONSIGNES DE SÉCURITÉ 1 - INTRODUCTION Atténuation moyenne du signal radio 2.4GHz en fonction des matériaux Cet interphone vidéo associe deux modules : un moniteur récepteur et une platine de rue facile à Mur de fondation -40m installer et à utiliser. Brique, béton, blocs de béton -30 m Caractéristiques principales :...
- Page 5 A - CONSIGNES DE SÉCURITÉ Avant d’installer votre interphone, il est important de vérifier les points suivants : • Ne pas l’installer en cas d’humidité, de température, de risque de corrosion ou de poussière extrêmes. • Ne pas exposer l’objectif caméra directement à la lumière du soleil, à...
- Page 6 B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT DC5V 6Vmax Moniteur Adaptateur secteur/USB type C Platine de rue Tournevis pour la vis de sécurité de la platine de rue Chevilles (2 pour le moniteur, 4 pour la platine de rue) Outil pour l’appairage de l’écran à...
- Page 7 B - DESCRIPTION DU PRODUIT 3 - PLATINE DE RUE DC5V DC5V 6Vmax 6Vmax Casquette de protection avec panneau solaire intégré Bouton ON / OFF Objectif Borniers de connexion : DC5V et GND : pour le panneau solaire Haut-parleur L1 et L2 pour le contrôle de la gâche G1 et G2 pour le contrôle de la motorisation de Porte nom et bouton d’appel portail...
- Page 8 C - INSTALLATION La hauteur d’installation recommandée est située à environ 160 cm du sol pour la platine de rue et 150 cm du sol pour l’écran intérieur. L’écran est installable sur un mur grâce aux trous situés à l’arrière du produit ou sur un meuble grâce à...
- Page 9 C - INSTALLATION 1.2 APPAIRAGE/DÉSAPPAIRAGE DE L’ÉCRAN À LA PLATINE DE RUE Avant toute installation définitive, nous vous recommandons de faire un test de fonctionnement. Procédez à l’association de la platine de rue avec l’écran, puis positionnez la platine de rue à l’endroit où vous souhaitez l’installer.
- Page 10 C - INSTALLATION Ensuite maintenez l’appui, à l’aide de l’outil adapté, le bouton d’appairage (11) situé sur le côté droit de la platine de rue. Tant que l’image n’est pas apparue sur l’écran, maintenez-le. L’image doit apparaître dans les 5 secondes. Désappairage de l’écran à...
- Page 11 C - INSTALLATION 1.3.2 Câblage Vous pouvez connecter et utiliser une gâche électrique avec mémoire mécanique (non fournie) avec votre platine de rue. Entre le moniteur et la platine de rue (200m maximum en champ libre) Afin de s’assurer d’une bonne qualité audio et vidéo, il est conseillé d’installer l’écran au plus proche de votre platine de rue.
- Page 12 C - INSTALLATION 1.3.3 Installation de la platine de rue dans sa casquette Après avoir effectué les branchements de la platine de rue, placez celle-ci dans sa casquette. Vissez ensuite la platine de rue sur la casquette à l’aide de la vis fournie. Mettre en place l’étiquette nominative...
- Page 13 C - INSTALLATION 2 - INSTALLATION DU MONITEUR Connectez le changeur USB-C sur le moniteur. Et branchez l’adaptateur secteur sur une prise de courant. Après avoir effectué les branchements du moniteur, fixez le moniteur au mur. Fixer le produit au mur à l’aide des vis et chevilles au support (les vis et chevilles fournies conviennent pour des murs en matériaux plein).
- Page 14 D - UTILISATION 1 - IDENTIFIER LE VISITEUR ET LUI PARLER 3 - OUVERTURE D’UNE SERRURE ÉLECTRIQUE ET D’UNE COMMANDE AUTOMATIQUE (EN Le visiteur appuie sur le bouton d’appel de la platine OPTION) de rue : Attention, il est nécessaire que l’écran soit allumé...
- Page 15 D - UTILISATION 4 - PARAMÈTRES SUR LE MONITEUR Volume de la sonnerie : appuyez sur pour sélectionner la donnée à changer et sur et/ou Navigation gauche ou haut pour la modifier. Pour finir, appuyez sur la pour valider la modification. Navigation droite ou bas Volume de la voix : appuyez sur pour...
- Page 16 D - UTILISATION Choix du type d’enregistrement : Photo ou Couleur : appuyez sur pour sélectionner vidéo le réglage, choisir la valeur souhaitée avec les Appuyez sur la touche , sélectionnez le pictogramme touches et/ou et appuyez sur la touche photo (enregistrement photo) ou le pictogramme pour valider.
- Page 17 E - FAQ Symptômes Solutions Pas de voyant sur l’écran Vérifiez l’alimentation de l’appareil. Pas de réaction de la platine Vérifiez que l’interrupteur soit sur ON. Rechargez la platine de de rue lors d’un appui sur son rue à l’aide d’un transformateur 5V USB. bouton d’appel Réaction de la platine de rue Refaite une association entre l’écran et la platine de rue.
- Page 18 F. INFORMATIONS TECHNIQUES ET LÉGALES 1 - CARACTÉRISTIQUES TECHNIQUES MONITEUR Écran Écran couleur 7 pouce TFT LCD Standard vidéo PAL/NTSC Résolution 800 x 480 Alimentation Par adaptateur secteur 100/240VAC 50-60 Hz / 5VDC 2.0A fourni Connexions Sans fils Plage de fonctionnement Température-10°C à...
- Page 19 Malgré le soin apporté à la conception et fabrication de votre produit, si ce dernier nécessite un retour en service après-vente dans nos locaux, il est possible de nous contacter sur le site avidsen.com dans la rubrique assistance. Site internet : https://www.avidsen.com Avidsen s’engage à...
- Page 20 Élia Solar Wave Avidsen 19 avenue Marcel Dassault - ZAC des Deux Lions 37200 Tours - France Photographs and illustrations non-binding/©AdobeStock.com/© Avidsen France 2024...
