Page 1
Interphone vidéo couleur 2 fils fils Luta 112202 www.avidsen.com 112203 112205...
Page 2
Important Avant de mettre votre produit en service, veuillez lire attentivement cette notice pour vous familiariser avec son fonctionnement. Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à...
Page 3
Votre produIt intRoduction Cet interphone vidéo couleur permet de recevoir des appels de l’extérieur, de visualiser les visiteurs et de communiquer avec eux. Il est également possible de commander depuis le moniteur l’ouverture d’une gâche électrique ou d’une motorisation de portail. Ce produit intègre une vision de nuit de manière à...
Page 4

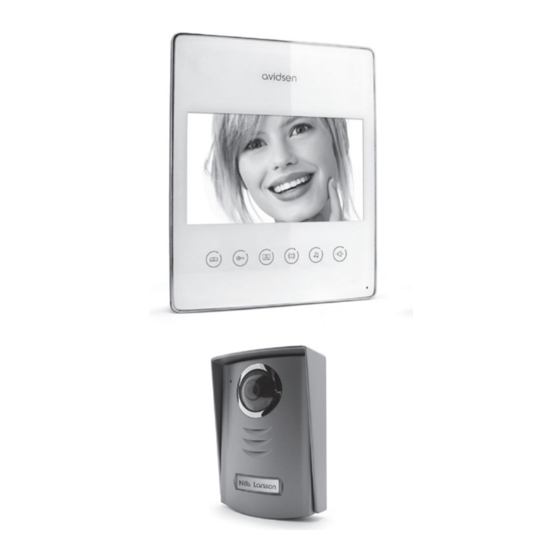

Votre produIt PRésentAtion du PRoduit Moniteur Ecran LCD couleur 7’’ Touche de commande motorisation de portail Touche de commande de gâche électrique Touche de prise de communication Inutilisée sur ce modèle Touche de sélection de sonnerie Touche de sélection du volume de la sonnerie Microphone 2 3 4 5 6...
Page 5
Votre produIt Platine de rue Casquette de protection Objectif Microphone Eclairage infrarouge Haut-parleur Bouton d’appel, porte-nom rétro-éclairé en fonction de la luminosité ambiante Capteur de luminosité Borniers de connexion Adaptateur secteur Un adaptateur secteur 230Vac 50 Hz/ 16Vdc 0,8A est fourni dans le kit pour l’alimentation du moniteur.
Page 6
InstallatIon ATTENTION : Pour des raisons évidentes de sécurité, les branchements ne doivent être effectués qu’après avoir coupé l’alimentation électrique (disjoncteur de protection en position «Off»). instAllAtion de lA PlAtine de Rue Fixer la casquette de la platine de rue sur votre pilier à l’aide de vis et chevilles adaptées au support (les vis et chevilles fournies conviennent pour des murs en matériau plein).
Page 7
InstallatIon instAllAtion du moniteuR Fixer le support mural au mur à l’aide de vis et chevilles adaptées au support (les vis et chevilles fournies conviennent pour des murs en matériaux plein). Après avoir effectué les branchements du moniteur (voir paragraphe «connexions»), fixer le moniteur sur son support.
Page 8
InstallatIon les connexions Entre le moniteur et la platine de rue (100m maximum) Afin de s’assurer d’une bonne qualité audio et vidéo, il est conseillé de ne pas utiliser plus de 100m de câble entre l’interphone et la platine de rue. Bien raccorder les fils comme suit (une inversion de branchement peut endommager la platine de rue).
Page 9
utIlIsatIon RéglAge de l’imAge Appuyer sur la touche à l’arrière du moniteur pour ajuster la luminosité. Appuyer sur la touche à l’arrière du moniteur pour ajuster le contraste. Appuyer sur la touche à l’arrière du moniteur pour ajuster la couleur. sélection de lA sonneRie Sélectionner la sonnerie à...
Page 10
utIlIsatIon utilisAtion Un appui d’un visiteur sur le porte-nom fait retentir la sonnerie pendant quelques secondes et allume l’écran durant 45 secondes. Décrocher en appuyant sur la touche pour parler. Si personne ne décroche, la sonnerie cesse au bout de quelques secondes. Appuyer à...
Page 11
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents. • Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à la société AVIDSEN. • Toute intervention sur l’appareil annulera la garantie. AssistAnce téléPhonique En cas de problème, contacter notre hotline au 0892 701 369.
