- Page 1 YLVA 2+ Interphone vidéo couleur 2 fi ls code 112240-112241 7” www.avidsen.com www.avidsen.com...
- Page 2 InteRphone vIdéo couleuR 2 FIls A - IMPORTANT IMPORTANT : Cette notice doit être lue 1 - INTRODUCTION attentivement avant l’installation. En cas de problème, les techniciens de notre Cet interphone vidéo associe deux Hotline sont à votre disposition pour modules : un moniteur récepteur et tout renseignement.
-
Page 3: Informations Destinées Aux Utilisateurs
InteRphone vIdéo couleuR 2 FIls A - IMPORTANT 3 - INFORMATIONS DESTINÉES AUX UTILISATEURS Conformément à l’article du décret législatif du 25 juil- let 2005, n° 151 « Application des directives 2002/95/CE et 2003/108/CE, relatives à la ré- duction de l’utilisation de substances dangereuses dans les appareils élec- triques et électroniques, et au recy- clage des déchets ». - Page 4 InteRphone vIdéo couleuR 2 FIls B - PRODUIT 1 - CONTENU Moniteur Vis de fixation (2 pour le moniteur, 3 pour l’unité externe) Unité externe Vis de fixation de la plaque Équerre d’installation murale extérieure Chevilles (2 pour le moniteur, 3 Adaptateur 230 VAC/17 VDC (À pour l’unité externe) utiliser seulement à...

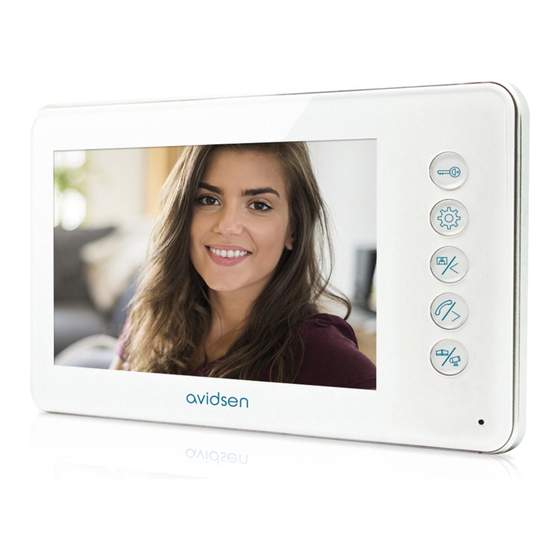

- Page 5 InteRphone vIdéo couleuR 2 FIls B - PRODUIT 2 - MONITEUR Touche serrure : permet d'ouvrir Touche interphone : permet de une serrure électrique communiquer avec un deuxième moniteur (code 112244 ou code Touche MENU : permet d'accéder 112246, non fourni) aux paramètres du moniteur Microphone Touche flèche de gauche/image :...
- Page 6 InteRphone vIdéo couleuR 2 FIls B - PRODUIT 3 - UNITÉ EXTERNE Support avec visière de protection Haut-parleur contre les intempéries Touche d’appel avec porte nom Objectif lumineux Microphone Terminaux de connexion LED infrarouge pour vision dans des conditions de luminosité faible L’unité...
- Page 7 InteRphone vIdéo couleuR 2 FIls C - INSTALLATION La hauteur d’installation recommandée est située à environ 160 cm du sol pour l’unité externe et 150 cm du sol pour l’unité interne. 50cm 70° 160cm 150cm ATTENTION : Pour des raisons évidentes de sécurité, les branchements ne doivent être effectués qu’après avoir coupé...
- Page 8 InteRphone vIdéo couleuR 2 FIls C - INSTALLATION Après avoir effectué les branchements de la caméra vidéo (voir paragraphe Connexions), placez celle-ci dans sa visière de protection. Vissez ensuite la caméra vidéo sur la visière à l’aide de la vis fournie. Aposez l’étiquette nominative.
- Page 9 InteRphone vIdéo couleuR 2 FIls C - INSTALLATION Après avoir effectué les branchements du moniteur (voir paragraphe Connexions), accrochez le moniteur à l’équerre.
-
Page 10: Branchement Électrique
InteRphone vIdéo couleuR 2 FIls D - CONNEXIONS 1 - BRANCHEMENT ÉLECTRIQUE 1.1 - classIque entRe le monIteuR et l’unIté exteRne Contacts utilisés pour connecter le moniteur (code 112244 ou code 112246) Contacts utilisés pour connecter Moniteur Master l'unité externe supplémentaire (code 112247) ou la caméra vidéo Alimentation de surveillance (code 112248) - Page 11 InteRphone vIdéo couleuR 2 FIls D - CONNEXIONS IMPORTANT : Si vous rencontrez des problèmes avec l’ouverture de la serrure, causés par exemple par une grande distance entre l’écran et l’unité externe, nous vous conseillons de l’alimenter séparément. Si vous utilisez une alimentation séparée, vous devez connecter un relais 12 V (non fourni) pour piloter à...
- Page 12 (fournie) 1.5 - connexIon avec 1 monteuR slave IMPORTANT : vous pouvez ajouter un moniteur slave en option (série Avidsen Ylva 2+, code 112244 ou 112246). N’associez pas une unité avec un code de référence différent ou un interphone d’une autre marque.
-
Page 13: Extensibilité Maximale Du Système
InteRphone vIdéo couleuR 2 FIls D - CONNEXIONS 1.6 - connexIon avec plusIeuRs unItés exteRnes (max 2) IMPORTANT : vous pouvez ajouter jusqu’à deux unités externes (une fournie et une non fournie, réf. Avidsen 112247). Moniteur Master Contacts utilisés Serrure de 12 V~... -
Page 14: Précautions
3,6 mm de diamètre min., où le contact 1 doit être connecté à l’âme (ou câble central) et le contact 2 à la gaine externe du câble coaxial. Pour cette opération, il est fortement conseillé d’utiliser des câbles Avidsen code 102238 et 102239. - Page 15 Nils Larsson N.B. IL EST possible de brancher sur la même installation la caméra vidéo en option (non fournie) code Avidsen 112248 ou bien une autre unité externe (non fournie) code Avidsen 112247. Une fois le branchement effectué, l'utilisateur peut visualiser directement sur le moniteur l'image dérivant de l'unité...
-
Page 16: Fonction D'intercommunication
InteRphone vIdéo couleuR 2 FIls E - UTILISATION 3 - OUVERTURE D’UNE SERRURE ÉLECTRIQUE ET D’UNE COMMANDE AUTOMATIQUE (EN OPTION) Si l’appareil est équipé d'une serrure électrique et/ou d'une commande automa- tique (voir paragraphe « Connexion électrique »), appuyez sur la touche (pour la serrure) ou sur (pour la commande automatique) pour laisser entrer le visiteur. - Page 17 InteRphone vIdéo couleuR 2 FIls E - UTILISATION Le terminal revient ensuite au mode veille. Notez que si vous avez une communication en cours entre un moniteur (A) et une unité externe (Y), en cas de début de l’appel d'intercommunication, la communication entre (A) et (Y) se coupe pour favoriser l’intercommunication entre le maître et l'esclave. À la fin de l’appel, il sera possible de reprendre la communication avec l’unité...
- Page 18 InteRphone vIdéo couleuR 2 FIls E - UTILISATION • Contraste : appuyez sur les touches pour réduire ou augmenter le niveau de contraste de l’image. • Couleur : appuyez sur les touches pour réduire ou augmenter le niveau de saturation de l’image. • Volume microphone : appuyez sur les touches pour augmenter ou réduire le volume du microphone.
-
Page 19: Caractéristiques Techniques
InteRphone vIdéo couleuR 2 FIls F - INFORMATIONS UTILES 1 - CARACTÉRISTIQUES TECHNIQUES monIteuR couleur 7 pouces LCD extra plat Écran PAL/NTSC Standard vidéo 800 x 3 (RGB) x 480 Résolution avec adaptateur secteur 230 VAC Alimentation 50 Hz/17 VDC 1,5 A fourni 17 VDC 1,5 A (adaptateur fourni) Tension d’alimentation Protection en cas de court-circuit et en... -
Page 20: Unité Externe
être ouvert ou réparé par qui risqueraient de rayer et des personnes étrangères à la société d'endommager la surface des AVIDSEN. Toute intervention sur l’appa- modules. reil annulera la garantie. • Le moniteur et le filtre de l’objectif doivent être protégés de la poussière Assistance technique : Tél.
