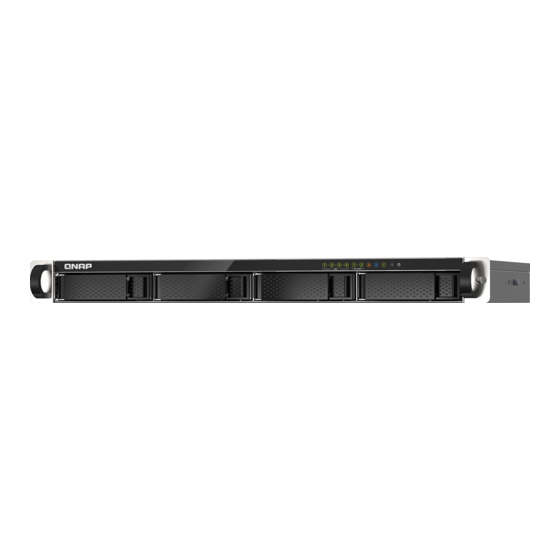

- Page 1 TS-435XeU Guide de l’utilisateur Version du document: 2 28/09/2021...
- Page 2 Guide de l'utilisateur du TS-435XeU Table des matières 1. Préface À propos de ce Guide..............................3 Audience..................................3 Conventions des documents............................ 3 2. Présentation produit À propos du TS-435XeU.............................4 Spécifications matérielles............................4 Contenu de la boîte..............................6 Composants................................7 Panneau avant...............................7 Panneau arrière..............................8...
- Page 3 Clé de cloud................................47 myQNAPcloud................................47 myQNAPcloud Link..............................47 QNAP ID..................................47 Qfinder Pro................................47 Utilitaire QTS................................47 8. Notifications Garantie limitée................................48 Clause de non-responsabilité..........................48 GNU Public License..............................48 Respect des normes CE............................56 Avis de la FCC................................56 Avis VCCI................................... 57 Avis BSMI..................................
- Page 4 Guide de l'utilisateur du TS-435XeU 1. Préface À propos de ce Guide Ce guide fournit des informations à propos de l’appareil et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage.
- Page 5 Cortex-A72 2,0 GHz et une RAM DDR4. Le NAS fournit deux emplacements M.2 Gen 3 et quatre baies de disque SATA 6 Gbit/s remplaçables à chaud qui prennent en charge les disques durs et les SSD. Le TS-435XeU propose aux entreprises une solution de NAS moderne pour surmonter les tâches quotidiennes telles que la sauvegarde et la restauration et booster la productivité...
- Page 6 Guide de l'utilisateur du TS-435XeU Composant TS-435XeU-4G Mémoire 4 Go (protection de l’OS par double démarrage) flash Stockage Baies de 4 x disques SATA 6 Gbit/s 3,5 pouces disques Conseil Les baies de lecteur sont rétrocompatibles avec les lecteurs SATA 3 Gbit/s.
- Page 7 Guide de l'utilisateur du TS-435XeU Composant TS-435XeU-4G Compatibilité RAIL-B02 des rails Remarque • Les kits de rails ne sont pas inclus dans le NAS et doivent être achetés séparément. Pour plus de détails, contactez un revendeur agréé ou consultez http://shop.qnap.com.
- Page 8 Guide de l'utilisateur du TS-435XeU Élément Quantité Guide d'installation rapide (QIG) Composants Panneau avant Composant Composant éro éro LED Disque LED de l'unité d'extension LED SSD M.2 LED d’état LED LAN Bouton Alimentation Présentation produit...
- Page 9 Guide de l'utilisateur du TS-435XeU Panneau arrière Composant Composant éro éro Bouton Réinitialiser Emplacement de sécurité Kensington LED de vitesse du 2,5 Gigabit Ethernet Entrée d’alimentation LED d’activité du 2,5 Gigabit Ethernet Port Ethernet 1 (10GbE SFP+) LED de liaison Ethernet 10 Gigabit Port Ethernet 2 (10GbE SFP+) LED d’activité...
- Page 10 Guide de l'utilisateur du TS-435XeU Carte du système Composant Composant éro éro Emplacement mémoire Emplacement SSD M.2 NVMe 2 Emplacement SSD M.2 NVMe 1 Numérotation du lecteur Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération.
- Page 11 Guide de l'utilisateur du TS-435XeU Instructions générales • L’appareil doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité. • Seules les personnes qualifiées, compétentes et habilitées avec la connaissance de toutes les restrictions, précautions de sécurité...
- Page 12 Guide de l'utilisateur du TS-435XeU Configuration requise pour l'installation Catégorie Élément Environnement • Température ambiante : 0˚C à 40˚C (32˚F à 104˚F) • Humidité relative sans condensation : 5 % à 95 % • WBGT : 27˚C (80,6˚F) • Surface plane, anti-statique sans exposition directe au soleil, aux liquides ou aux produits chimiques Matériel et périphériques...
- Page 13 Installation du lecteur Le TS-435XeU est compatible avec les disques durs 2,5 et 3,5 pouces, ainsi que les SSD 2,5 pouces et les SSD M.2. Installer des disques durs 3,5 pouces sur des plateaux de 3,5 pouces Avertissement •...
- Page 14 Guide de l'utilisateur du TS-435XeU 3. Installez un disque sur le plateau. a. Placez le plateau sur le disque afin que les trous sur le plateau soient alignés avec ceux du disque. b. Fixer les vis. 4. Chargez le plateau dans la baie.
- Page 15 Guide de l'utilisateur du TS-435XeU b. Poussez la poignée. 5. Allumez le NAS. Installer des disques durs 2,5 pouces ou des SSD sur des plateaux de 3,5 pouces Avertissement • L’installation d’un disque efface toutes les données sur ce disque.
- Page 16 Guide de l'utilisateur du TS-435XeU 3. Installez un disque sur le plateau. a. Placez le plateau sur le disque afin que les trous sur le plateau soient alignés avec ceux du disque. b. Fixer les vis. 4. Chargez le plateau dans la baie.
- Page 17 Insérez le plateau dans la baie. b. Poussez la poignée. 5. Allumez le NAS. Installer des SSD M.2 Le TS-435XeU possède deux emplacements SSD M.2 NVMe PCIe sur le Carte du système. Pour obtenir une liste des SSD M.2 compatibles, rendez-vous sur http://www.qnap.com/compatibility.
- Page 18 Guide de l'utilisateur du TS-435XeU • Avant d'installer des dissipateurs thermiques non-QNAP, assurez-vous qu’ils soient de taille et de forme appropriées. 1. Éteignez l’appareil. 2. Débranchez le cordon d'alimentation de la prise secteur. 3. Débranchez tous les câbles et les appareils externes.
- Page 19 Guide de l'utilisateur du TS-435XeU 5. Installez un dissipateur thermique sur le SSD M.2. a. Trouvez le contrôleur sur le SSD M.2. Remarque L’emplacement du contrôleur dépend du modèle et du fabricant du SSD M.2. Pour plus de détails, consultez la documentation ou contactez le fabricant.
- Page 20 Guide de l'utilisateur du TS-435XeU b. Enfoncez doucement le SSD M.2 jusqu’à ce que la punaise verrouille le disque en place. 7. Fixez le capot du boîtier. a. Placez le capot sur l’appareil. b. Faites glisser le capot vers l’avant.
- Page 21 10. Allumez l'appareil. Remplacer les modules mémoire Le TS-435XeU possède un emplacement de mémoire. Vous pouvez augmenter la capacité de mémoire du NAS en mettant à niveau le module mémoire. Utilisez uniquement les modules de mémoire QNAP pour maintenir les performances et la stabilité du système.
- Page 22 Guide de l'utilisateur du TS-435XeU 2. Débranchez le cordon d'alimentation de la prise secteur. 3. Débranchez tous les câbles et les appareils externes. 4. Retirez le capot du boîtier. a. Desserrez les vis. b. Faites glisser le capot vers l’arrière.
- Page 23 Guide de l'utilisateur du TS-435XeU b. Vérifiez que le module est incliné vers le haut et qu’il est complètement libéré de la fente. Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère.
- Page 24 Guide de l'utilisateur du TS-435XeU 6. Installez un nouveau module. a. Alignez l’encoche avec la nervure dans la fente. b. Insérez le module dans la fente. c. Vérifiez que les connecteurs métalliques sont complètement insérés dans la fente. d. Appuyez doucement sur le module jusqu’à ce que les clips de rétention verrouille la position du module.
- Page 25 Vérifiez la valeur de Mémoire totale. Installation des unités d'extension Le TS-435XeU prend en charge les unités d'extension USB. Pour plus de détails, voir les tableaux ci-dessous. Vous pouvez acheter des accessoires d’extension de stockage auprès de QNAP ou d’un revendeur agréé.
- Page 26 Type C • RAIL-B02 Pour connecter le TS-435XeU aux unités d'extension USB, des câbles USB Type A vers USB Type C ou des câbles USB Type C vers USB Type C sont requis. 1. Vérifiez que le NAS est éteint.
- Page 27 Installation des poignées L'installation des poignées vous permet d'avoir une meilleure prise et plus de sécurité avec le NAS sur un rack. Les poignées du TS-435XeU nécessitent une installation manuelle. 1. Éteignez le NAS. 2. Installez une poignée sur un support en équerre.
- Page 28 Guide de l'utilisateur du TS-435XeU 4. Installez une deuxième poignée de l'autre côté du châssis. 5. Allumez le NAS. Installation QTS Le TS-435XeU utilise le système d’exploitation QNAP QTS. Vous pouvez installer QTS par l’une des méthodes suivantes. Méthode Description...
- Page 29 3. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Remarque Pour télécharger Qfinder Pro, allez à l’adresse https://www.qnap.com/utilities. 4. Cliquez sur Suivant. 5. Spécifiez une version du firmware à l’aide de l’une des méthodes suivantes : Méthodes...
- Page 30 8. Spécifiez le fuseau horaire, la date et l’heure à l’aide de l’une des méthodes suivantes : Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).
- Page 31 QTS pour désactiver le compte « admin » par défaut. 1. Allumez le NAS. 2. Connectez le NAS à Internet. 3. Accédez à la page d’installation Cloud QNAP en utilisant l’une des méthodes suivantes : Installation et configuration...
- Page 32 • Monde : https://install.qnap.com • Scannez le code QR sur le NAS en utilisant un appareil mobile. La page Web répertorie tous les NAS QNAP sur le réseau local. 4. Trouvez votre NAS dans la liste, puis cliquez sur Initialiser. Remarque Si votre NAS n’est pas répertorié, suivez les instructions sur la page Web pour spécifier la clé...
- Page 33 11. Spécifiez le fuseau horaire, la date et l’heure à l’aide de l’une des méthodes suivantes : Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC).
- Page 34 Guide de l'utilisateur du TS-435XeU L’écran Configurer les paramètres réseau apparaît. 13. Configurer les paramètres réseau à l’aide de l’une des méthodes suivantes. Méthodes Actions d’utilisateur Obtenir une adresse IP automatiquement (DHCP) Sélectionnez Obtenir une adresse IP automatiquement (DHCP) Le système détecte et configure automatiquement les paramètres de l’adresse IP.
- Page 35 Guide de l'utilisateur du TS-435XeU 4. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton Alimentation Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. L'appareil s'allume. Mise hors tension Maintenez enfoncé le bouton pendant L'appareil s'éteint.
- Page 36 Guide de l'utilisateur du TS-435XeU Opération Action utilisateur Résultat Réinitialisation Maintenez enfoncé le bouton pendant Les réglages d'usine par défaut sont avancé du système 10 secondes. restaurés. Pour récupérer les anciennes données après une réinitialisation avancée du système, recréez la structure de dossiers précédente sur le NAS.
- Page 37 Guide de l'utilisateur du TS-435XeU État Description État du système Clignote alternativement en vert et en • Le disque est en cours de formatage. rouge toutes les 0,5 seconde • L’appareil est en cours d’initialisation. • Le système d’exploitation est en cours de mise à...
- Page 38 Guide de l'utilisateur du TS-435XeU État Description Lecteur Clignote en rouge Un accès aux données était en cours et une erreur de lecture/écriture est survenue durant l’opération. Rouge Une erreur de lecture/écriture sur le disque s'est produite. Clignote en vert Les données sont en cours d'accès.
- Page 39 Guide de l'utilisateur du TS-435XeU Alerte audio Durée Fréquence Description Bip bref (0,5 seconde) • Le NAS démarre. • Si vous appuyez sur le bouton Réinitialiser pendant 3 secondes, le NAS réinitialise les configurations. • Si vous appuyez sur le bouton Réinitialiser pendant 10 secondes, le NAS réinitialise les...
- Page 40 Guide de l'utilisateur du TS-435XeU 5. Migration du NAS Vous pouvez migrer les données et les paramètres de votre NAS actuel vers un autre modèle de NAS avec des défaillances minimes en installant tous les disques durs du NAS source dans le NAS de destination.
- Page 41 Guide de l'utilisateur du TS-435XeU Données et paramètres Après la migration du NAS Dossiers partagés Tous les dossiers partagés et les fichiers téléchargés stockés dans ces derniers sont conservés. Avertissement Pour éviter la perte de données, sauvegardez et enregistrez les clés de chiffrement ou les mots de passe des dossiers partagés chiffrés...
- Page 42 Guide de l'utilisateur du TS-435XeU 2. Retirez les disques. Important QNAP recommande de suivre l’ordre des disques du NAS source lors de l’installation des disques. Notez l’ordre des plateaux de disque lorsque vous retirez les disques. a. Retirez les disques du NAS source.
- Page 43 Guide de l'utilisateur du TS-435XeU Paramètres Description Mot de passe Indiquez un mot de passe contenant 1 à 16 caractères pour l'un des groupes suivants : • Lettres : A à Z, a à z • Nombres : 0 à 9 •...
- Page 44 Guide de l'utilisateur du TS-435XeU 8. Cliquez sur Créer. 9. Cliquez sur Sélectionner. 10. Sélectionnez les dossiers appairés. Important • Tous les sous-dossiers et les fichiers dans le dossier sélectionné sont sélectionnés. • Vous pouvez synchroniser un maximum de 16 dossiers appairés par tâche.
- Page 45 Guide de l'utilisateur du TS-435XeU b. Allez dans Panneau de configuration > Privilège > Utilisateurs. c. Cliquez sur Créer, puis cliquez sur Importer/Exporter des utilisateurs. La fenêtre Importer / Exporter les utilisateurs s'ouvre. d. Sélectionnez Exporter les paramètres d’utilisateurs et de groupes d’utilisateurs.
- Page 46 Guide de l'utilisateur du TS-435XeU 6. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPcloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.
- Page 47 Guide de l'utilisateur du TS-435XeU Récupération des disques sains retirés Involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5, RAID 6, ou RAID 10 inactif du mode dégradé.
- Page 48 Le compte utilisateur qui vous permet d’utiliser l’accès à distance myQNAPcloud ainsi que les autres services QNAP Qfinder Pro Utilitaire QNAP qui vous permet de localiser et d’accéder aux appareils NAS QNAP dans votre réseau local Utilitaire QTS Système d’exploitation des NAS QNAP...
- Page 49 En aucun cas, la responsabilité de QNAP ne pourra excéder le prix payé pour le produit en ce qui concerne les dommages directs, indirects, particuliers, accidentels ou consécutifs résultant de l'utilisation du produit, son logiciel ou de sa documentation.
- Page 50 Guide de l'utilisateur du TS-435XeU The licenses for most software and other practical works are designed to take away your freedom to share and change the works. By contrast, the GNU General Public License is intended to guarantee your freedom to share and change all versions of a program--to make sure it remains free software for all its users.
- Page 51 Guide de l'utilisateur du TS-435XeU To “convey” a work means any kind of propagation that enables other parties to make or receive copies. Mere interaction with a user through a computer network, with no transfer of a copy, is not conveying.
- Page 52 Guide de l'utilisateur du TS-435XeU respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Page 53 Guide de l'utilisateur du TS-435XeU c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Page 54 Guide de l'utilisateur du TS-435XeU When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on...
- Page 55 Guide de l'utilisateur du TS-435XeU You are not required to accept this License in order to receive or run a copy of the Program. Ancillary propagation of a covered work occurring solely as a consequence of using peer-to-peer transmission to receive a copy likewise does not require acceptance.
- Page 56 Guide de l'utilisateur du TS-435XeU the third party based on the extent of your activity of conveying the work, and under which the third party grants, to any of the parties who would receive the covered work from you, a discriminatory...
- Page 57 Program in return for a fee. END OF TERMS AND CONDITIONS Respect des normes CE Ce NAS QNAP satisfaits aux normes de conformité CE de classe B. Avis de la FCC Avis de la FCC Classe B Cet appareil est conforme à...
- Page 58 Guide de l'utilisateur du TS-435XeU Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Avis VCCI VCCI–B Avis BSMI SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。...
- Page 59 Guide de l'utilisateur du TS-435XeU 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。 Notifications...
