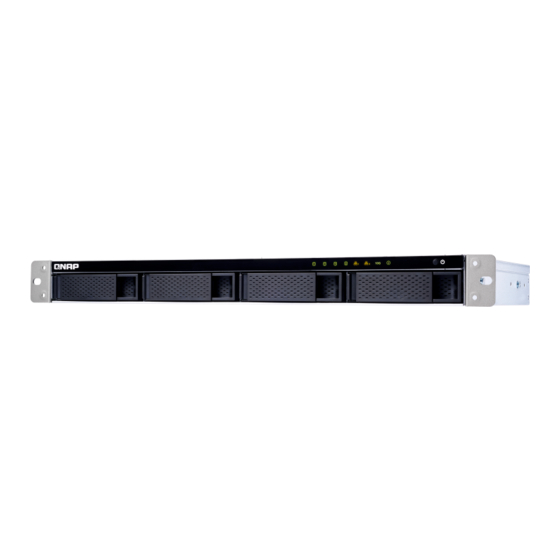

- Page 1 TS-431XeU Guide de l'utilisateur Version du document: 5 24/08/2020...
- Page 2 Guide de l’utilisateur du TS-431XeU Table des matières 1. Préface À propos de ce Guide........................... 3 Audience...............................3 Conventions des documents........................3 2. Présentation produit À propos du TS-431XeU..........................4 Spécifications matérielles..........................4 Contenu de la boîte............................6 Composants..............................6 Panneau avant............................7 Panneau arrière............................7...
- Page 3 Garantie limitée............................33 Clause de non-responsabilité........................33 GNU Public License............................33 Avis de la FCC............................41 Respect des normes CE..........................41 SJ/T 11364-2006............................42...
- Page 4 1. Préface À propos de ce Guide Ce guide fournit des informations sur le QNAP TS-431XeU NAS et des instructions étape par étape sur l’installation du matériel. Il fournit également des instructions sur les opérations de base et les informations relatives au dépannage.
- Page 5 DDR3. Le NAS fournit quatre baies de lecteur SATA 6 Gbps remplaçables à chaud qui prennent en charge les disques durs et les SSD. Le TS-431XeU comprend également un port Ethernet SFP+ 10 GbE, deux ports Ethernet Gigabit et quatre ports USB 3.0.
- Page 6 Guide de l’utilisateur du TS-431XeU Composant TS-431XeU Prise en charge de l'accélération Baies de lecteur 1 à 4 de cache SSD Remplacement à chaud L’appareil prend en charge les lecteurs remplaçables à chaud sauf les disques de cache SSD. Réseau...
- Page 7 Emplacement de sécurité Kensington Port de maintenance 1 port console 3,5 mm Conseil Les spécifications des modèles sont susceptibles d'être modifiées sans préavis. Pour consulter les dernières spécifications, rendez-vous sur https://www.qnap.com. Contenu de la boîte Élément Quantité NAS TS-431XeU Câble d'alimentation Câbles Ethernet...
- Page 8 Guide de l’utilisateur du TS-431XeU Panneau avant Composant Composant éro éro Voyant disque Voyant État LED de l’Ethernet Gigabit Bouton d'alimentation LED de l’Ethernet 10 Gigabit Panneau arrière Présentation produit...
- Page 9 Guide de l’utilisateur du TS-431XeU Composant Composant éro éro Bouton Réinitialiser Ports USB 3.0 de Type A Port de maintenance Emplacement de sécurité Kensington Port Ethernet (10 GbE SFP+) Entrée d’alimentation Ports Ethernet (GbE RJ45) Carte du système Remarque L'image ne comprend pas le capot du boîtier.
- Page 10 Guide de l’utilisateur du TS-431XeU Numérotation des disques Informations de sécurité Les instructions suivantes aident à assurer la sécurité personnelle et environnementale. Lisez attentivement ces instructions avant d’effectuer toute opération. Instructions générales • Le NAS doit être stocké en lieu sûr avec un accès restreint, contrôlé via l’utilisation d’un outil, d’un verrou et d’une clé, ou tout autre moyen de sécurité.
- Page 11 Guide de l’utilisateur du TS-431XeU Batterie du système • Pour éviter une possible explosion de la batterie qui endommagerait ou détériorerait les composants, assurez-vous de remplacer la batterie existante par une batterie de même type. • Jetez correctement les batteries usagées conformément aux réglementations locales ou aux instructions du fabricant de la batterie.
- Page 12 Guide de l’utilisateur du TS-431XeU 2. Installez le NAS sur un rack. Pour plus de détails, consultez les rubriques suivantes : • Kit de rails • Installation des poignées 3. Installez les disques. Pour plus de détails, consultez les rubriques suivantes : •...
- Page 13 Installation des disques Le TS-431XeU est compatible avec les disques durs de 3,5 pouces et 2,5 pouces et les disques à semi- conducteurs (SSD). Les quatre baies de disque prennent en charge l'accélération du cache SSD.
- Page 14 Guide de l’utilisateur du TS-431XeU 3. Installez un disque sur le plateau. a. Placez le plateau sur le disque afin que les trous sur le plateau soient alignés avec ceux du disque. b. Installez les vis pour fixer le disque au plateau.
- Page 15 Guide de l’utilisateur du TS-431XeU a. Insérez le plateau dans la baie. b. Poussez la poignée jusqu'à ce qu'elle soit bloquée. 5. Allumez le NAS. Installation de disques durs 2,5 pouces ou disques SSD Avertissement • L’installation d’un disque efface toutes les données sur ce disque.
- Page 16 Guide de l’utilisateur du TS-431XeU 3. Installez un disque sur le plateau. a. Placez le plateau sur le disque afin que les trous sur le plateau soient alignés avec ceux du disque. b. Installez les vis pour fixer le disque au plateau.
- Page 17 à niveau le module mémoire. Utilisez uniquement des modules de mémoire QNAP pour conserver les performances et maintenir la stabilité du système. Vous pouvez acheter des modules de mémoire QNAP auprès de revendeurs agréés. Avertissement • Seul un personnel qualifié doit effectuer les étapes suivantes. Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.
- Page 18 Guide de l’utilisateur du TS-431XeU 1. Éteignez le NAS. 2. Débranchez le cordon d'alimentation de la prise électrique. 3. Débranchez tous les câbles et accessoires externes. 4. Retirez le capot. a. Retirez les vis qui bloquent le capot du boîtier au châssis.
- Page 19 Guide de l’utilisateur du TS-431XeU Avertissement Essayer de retirer un module qui n’est pas complètement libéré peut endommager le module et la carte mère. c. Tenez le module par les bords, puis faites-le glisser délicatement hors de la fente. 6. Installez un nouveau module.
- Page 20 Guide de l’utilisateur du TS-431XeU 7. Fixez le capot du boîtier. a. Faites glisser le capot du boîtier vers le bas jusqu'à ce qu'il soit complètement inséré dans le châssis. b. Installez les vis pour fixer le capot du boîtier au châssis.
- Page 21 4. Installez une deuxième poignée de l'autre côté du châssis. 5. Allumez le NAS. Ajouter des unités d'extension USB Le TS-431XeU prend en charge la connexion à une ou deux unités d'extension USB selon le modèle. Vous pouvez utiliser l'une des configurations suivantes. • Une unité UX-1200U-RP •...
- Page 22 Vous pouvez trouver des informations d'installation dans la boîte du kit de rails. Installation de QTS Le TS-431XeU utilise le système d’exploitation QTS de QNAP. Vous pouvez installer QTS par l'une des méthodes suivantes. Installation et configuration...
- Page 23 3. Exécutez Qfinder Pro sur un ordinateur qui est connecté au même réseau local. Remarque Pour télécharger Qfinder Pro, allez à l’adresse https://www.qnap.com/utilities. 4. Localisez le NAS dans la liste et puis double-cliquez sur son nom ou adresse IP. 5. Effectuez l'une des actions ci-dessous.
- Page 24 8. Cliquez sur Suivant. 9. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 10. Cliquez sur Suivant.
- Page 25 11. Cliquez sur Suivant. 12. Spécifiez le fuseau horaire, la date et l'heure. Conseil QNAP recommande de se connecter à un serveur NTP pour s’assurer que la norme du NAS est bien le temps universel coordonné (UTC). 13. Cliquez sur Suivant.
- Page 26 Guide de l’utilisateur du TS-431XeU 17. Cliquez sur Suivant. 18. Vérifiez les paramètres. 19. Cliquez sur Appliquer. Un message de confirmation apparaît. Avertissement Confirmer supprime toutes les données sur le disque avant d' installer QTS. 20. Cliquez sur Confirmer. QTS est installé.
- Page 27 Guide de l’utilisateur du TS-431XeU 4. Opérations de base Ce chapitre décrit les opérations de base du NAS. Bouton de marche/arrêt Opération Action utilisateur Résultat Mise sous tension Appuyez une fois sur le bouton. Le NAS se met sous tension.
- Page 28 Guide de l’utilisateur du TS-431XeU Voyants Les voyants indiquent l'état du système et des informations connexes lorsque le NAS est sous tension. Les informations suivantes relatives aux voyants ne concernent que les disques correctement installés, lorsque le NAS est connecté au réseau.
- Page 29 Guide de l’utilisateur du TS-431XeU Statut Description Gigabit LAN Gauche vert Le port Ethernet est connecté à un réseau 1 gigabit. (arrière) Gauche orange Le port Ethernet est connecté à un réseau 100 megabits. Gauche éteint Le NAS n'est pas connecté au réseau.
- Page 30 Guide de l’utilisateur du TS-431XeU Durée Fréquence Description Bip long (1,5 secondes) 3 (toutes les 5 minutes) Le ventilateur du système ne tourne pas. • Le volume disque est sur le point d’atteindre sa capacité maximale. • Le volume disque a atteint sa capacité...
- Page 31 Guide de l’utilisateur du TS-431XeU 5. Dépannage Ce chapitre décrit les opérations de dépannage de base. Forcer Qfinder Pro ou myQNAPcloud à localiser le NAS Si Qfinder Pro ou myQNAPcloud sont incapables de localiser le NAS lors de l’installation de QTS, les disques ou les données peuvent être défectueux.
- Page 32 Guide de l’utilisateur du TS-431XeU Récupération des disques sains retirés Involontairement Le NAS prend en charge la technologie de récupération RAID exclusive en vue de récupérer les volumes de disques RAID déconnectés ou retirés involontairement. Les utilisateurs peuvent restaurer un volume RAID 1, RAID 5 ou RAID 6 inactif au mode dégradé, ou un RAID 0 inactif et une configuration JBOD à...
- Page 33 Fournit divers services d’accès à distance tels que DDNS et CloudLink ID myQNAPcloud Adresse électronique utilisée pour enregistrer un compte myQNAPcloud Qfinder Pro Vous permet de trouver et accéder aux NAS QNAP présents sur votre réseau local Système d’exploitation des NAS QNAP Glossaire...
- Page 34 à un usage particulier. QNAP se réserve également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation sans être tenu d'avertir un individu ou une entité que ce soit.
- Page 35 Guide de l’utilisateur du TS-431XeU Preamble The GNU General Public License is a free, copy left license for software and other kinds of works. The licenses for most software and other practical works are designed to take away your freedom to share and change the works.
- Page 36 Guide de l’utilisateur du TS-431XeU modifying a private copy. Propagation includes copying, distribution (with or without modification), making available to the public, and in some countries other activities as well. To “convey” a work means any kind of propagation that enables other parties to make or receive copies.
- Page 37 Guide de l’utilisateur du TS-431XeU When you convey a covered work, you waive any legal power to forbid circumvention of technological measures to the extent such circumvention is effected by exercising rights under this License with respect to the covered work, and you disclaim any intention to limit operation or modification of the work as a means of enforcing, against the work's users, your or third parties' legal rights to forbid circumvention of technological measures.
- Page 38 Guide de l’utilisateur du TS-431XeU c. Convey individual copies of the object code with a copy of the written offer to provide the Corresponding Source. This alternative is allowed only occasionally and noncommercially, and only if you received the object code with such an offer, in accord with subsection 6b.
- Page 39 Guide de l’utilisateur du TS-431XeU When you convey a copy of a covered work, you may at your option remove any additional permissions from that copy, or from any part of it. (Additional permissions may be written to require their own removal in certain cases when you modify the work.) You may place additional permissions on material,...
- Page 40 Guide de l’utilisateur du TS-431XeU accept this License. Therefore, by modifying or propagating a covered work, you indicate your acceptance of this License to do so. 11. Automatic Licensing of Downstream Recipients. Each time you convey a covered work, the recipient automatically receives a license from the original licensors, to run, modify and propagate that work, subject to this License.
- Page 41 Guide de l’utilisateur du TS-431XeU covered work, unless you entered into that arrangement, or that patent license was granted, prior to 28 March 2007. Nothing in this License shall be construed as excluding or limiting any implied license or other defenses to infringement that may otherwise be available to you under applicable patent law.
- Page 42 éliminer ces interférences. Important toute modification apportée à cet appareil qui n'est pas approuvée par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet appareil. Respect des normes CE Ce NAS QNAP est conforme aux normes de conformité...
- Page 43 Guide de l’utilisateur du TS-431XeU SJ/T 11364-2006 本产品符合中国 RoHS 标准。以下表格标示此产品中某有毒物质的含量符合中国 RoHS 标准规定的限量要求。 本产品上会附有”环境友好使用期限”的标签，此期限是估算这些物质”不会有泄漏或突变”的年限。本产品 可能包含有较短的环境友好使用期限的可替换元件，像是电池或灯管，这些元件将会单独标示出来。 部件名称 有毒有害物质或元素 铅 汞 镉 六价铬 多溴联苯 多溴二苯醚 (Pb) (Hg) (Cd) (CR(VI)) (PBB) (PBDE) 壳体 显示 印刷电路板 金属螺帽 电缆组装 风扇组装 电力供应组装 0 电池 O: 表示该有毒有害物质在该部件所有物质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。...
