1. Mettez le câble de raccordement côté
bâtiment hors tension et sécurisez-le
contre toute remise en marche. Pour ce
faire, déclenchez le disjoncteur
correspondant de l'installation domestique.
2. Dévissez les 4 vis (1) à l'arrière de la
prise murale, retirez la plaque en acier
inoxydable (2) puis la plaque en plastique
(3).
3. Desserrez le manchon de câble (4) et
introduisez le câble de raccordement côté
bâtiment dans le boîtier de prises (5).
4. Reliez le câble de raccordement côté
bâtiment conformément à la figure 2 à la
borne à vis située à l'intérieur du boîtier de
prises (5).
5. Fixez le câble de raccordement en
resserrant le manchon de câble (4) et
fermez le boîtier de prises (5). Remettez la
plaque en acier inoxydable (2) en place et
serrez les vis (1) à la main.
6. Montez la prise murale sur le mur à
l'aide des trous de montage (6).
7. Rétablissez l'alimentation électrique.
L'installation est terminée.
Sous réserve de modifications techniques
Français

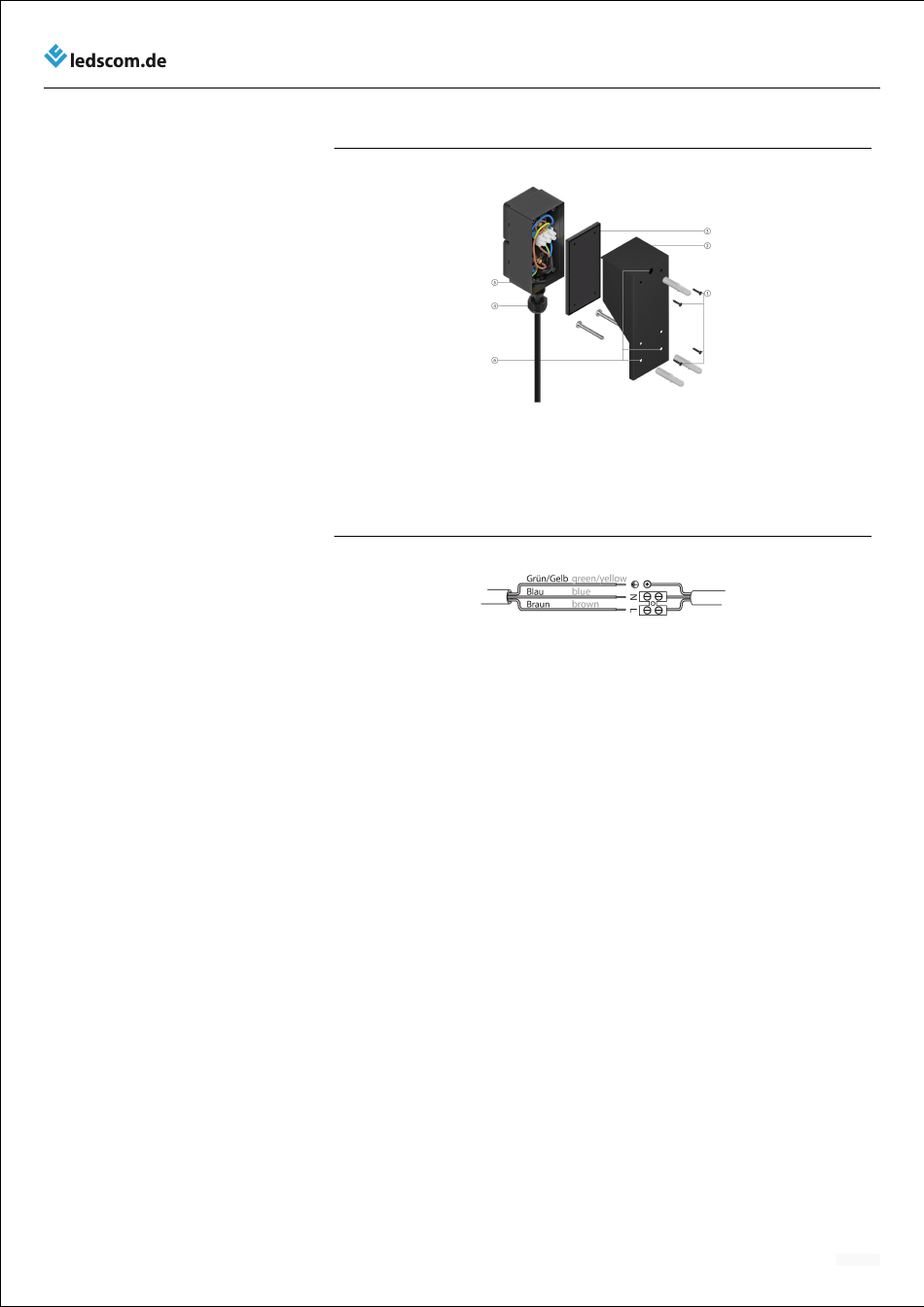

Figure 1
1: Vis
2: Plaque en acier inoxydable
3: Panneau en plastique
Figure 2
Prise de courant (LC-SS-9203) - Instructions de montage
4: Manchon de câble
5: Boîte de prises de courant
6: Trous de montage
