5373262-UIMF-F-0719
SECTION IX : BRANCHEMENTS DES
LIGNES DE COURANT
Le courant peut être acheminé dans l'appareil par l'extrémité
d'alimentation en air de l'appareil (en haut à gauche lorsque l'appareil
est en position verticale) ou par le panneau latéral gauche. Utilisez le
trou approprié à l'orientation de l'appareil dans chaque installation pour
acheminer le conduit depuis le sectionneur. Le conduit d'alimentation
doit se terminer au niveau du boîtier du système de commande
électrique. Afin de déterminer le calibrage adéquat du câblage,
consultez les tableaux 7 à 14 et la dernière édition du Code national de
l'électricité ou, au Canada, le Code canadien de l'électricité, ainsi que
les codes locaux pour déterminer le bon calibre des fils. Afin de
minimiser les risques de fuites d'air, il convient de sceller le point
d'entrée du câblage à l'extérieur de l'appareil.
Toutes les connexions électriques des appareils de traitement de l'air
doivent être réalisées avec des conducteurs en cuivre. La connexion
directe de câbles en aluminium aux appareils de traitement de l'air
n'est pas approuvée.
En présence de conducteurs en aluminium, tous les codes locaux et
nationaux en vigueur doivent être respectés lors de la conversion de
conducteurs en aluminium en conducteurs en cuivre avant le
raccordement à l'appareil de traitement de l'air.

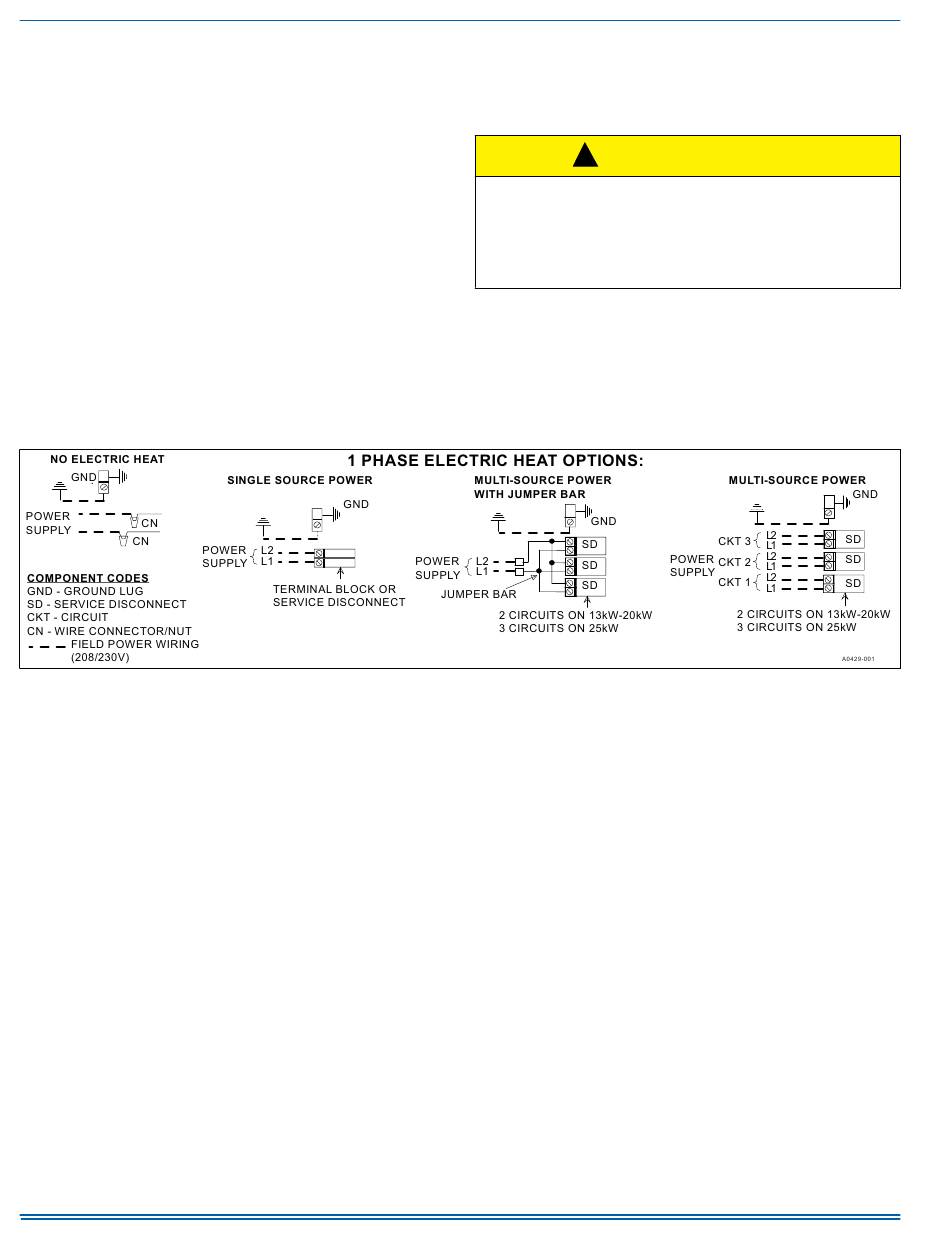

FIGURE 12 : Branchements des lignes de courant
12
En cas d'utilisation de fil de cuivre à 75 °C ambiant non gainé (non
plaqué), consultez les tableaux applicables du Code national de
l'électricité (ANSI/NFPA 70). Le conducteur et les connexions choisis
doivent tous atteindre ou dépasser l'intensité nominale du protecteur de
surintensité (sectionneur de service ou fusible) dans le circuit.
ATTENTION
!
Il s'agit d'un système entièrement communicant. Les connexions
« L1 » et « L2 » DOIVENT être les mêmes dans les équipements
intérieurs et extérieurs. Vérifiez les emplacements de connexions
« L1 » et « L2 » dans le panneau électrique qui alimentent les
équipements intérieurs et extérieurs. Un câblage incorrect peut créer
du bruit dans le système de communication RS485 et provoquer des
erreurs de communication.
En outre, le fil d'aluminium existant dans la structure doit être
correctement calibré pour l'application, conformément au code national
de l'électricité et aux codes locaux. Il convient de faire preuve de
prudence lors du calibrage des conducteurs en aluminium et non en
cuivre, car les conducteurs en aluminium ont un courant nominal
inférieur à celui des conducteurs en cuivre de même calibre.
Systèmes de conduits Johnson Controls
