L'arm ature de sécurité Saf-T-Brace
diam ètre. Elle est certifiée UL aux fins de soutien du ventilateur et dépasse les exigences du National Electric
Code pour les ventilateurs d'un m axim um de 70 lbs (31,75 kg), les appareils d'éclairage d'un m axim um de
150 lbs (68 kg) fixés à des solives centrales de 16 po (40,6 cm ) et les appareils d'éclairage d'un m axim um de
50 lbs (22,7 kg) fixés à des solives centrales de 24 po (61 cm ).
INSTRUCTIONS D'INSTALLATION
Coupez le courant dans la boîte de disjoncteurs!
S'il n'y a pas de trou là où vous désirez installer le ventilateur, taillez un trou dans le gyproc en utilisant la boîte électrique
com m e m odèle. Si l'électricité n'est pas disponible, il est possible d'utiliser une trousse de suspension ou un couvre-fils.
1. Dégagez l'isolant qui se trouve autour de l'em placem ent d'installation, des fils et du support existant. Retirez le fil
raccordé au côté de la solive où l'arm ature de sécurité Saf-T-Brace
le gyproc et sur le plafond en centrant le tube carré au m ilieu du trou qui se trouve dans le gyproc (figure 1).
2. Lorsque les deux extrém ités de l'arm ature Saf-T-Brace
jusqu'à ce que les «dents» soient solidem ent verrouillées dans la solive (uniquem ent à la m ain). Il peut être nécessaire
d'utiliser une clé de 7/8" pour effectuer le tour final et ajuster la barre au côté plat. Ne pas installer à l'aide d'une clé. Un
des côtés plats du tube doit être parallèle au gyproc afin que le support s'accroche correctem ent (figure 2).
3. Accrochez le crochet par-dessus le tube carré et centrez-le au m ilieu du trou (figure 3). Assurez-vous que les vis pointent
vers le trou dans le gyproc (figure 4).
4. Retirez une entrée défonçable de la boîte électrique et installez le connecteur jaune. Tirez le fil vers le bas à travers le trou
jusqu'au connecteur jaune. Insérez la boîte électrique dans le trou et fixez-la aux boulons du support (figure 6). Fixez la
boîte à l'aide des deux contre-écrous de nylon fournis. Vissez ferm em ent (figure 7). Ne pas trop serrer. (Si vous installez
un ventilateur Hunter Original, suivez les instructions relatives à ce type de ventilateur).
5. POUR LES VENTILATEURS HUNTER ORIGINAL
Installez les deux écrous de fixation sur le dessus des contre-écrous qui retiennent la boîte sur la barre et serrez-les bien.
(Ne retirez pas les contre-écrous.) Utilisez les deux vis de 10-24 x 1" pour installer le crochet en « U » Hunter (fourni avec
le ventilateur) sur les écrous de fixation et serrez-les bien (figure 5).
6. Lorsque vous êtes prêt à suspendre le ventilateur ou l'appareil d'éclairage, retirez le Saf-T-Cap
ou l'appareil d'éclairage en vissant les boulons 10-24 x 3/4" dans les filets rapportés et NON DANS LES OREILLES DE
LA BOÎTE ÉLECTRIQUE! Les oreilles de la boîte peuvent être utilisées pour installer des appareils d'éclairage légers ou
des plaques de recouvrem ent. Com plétez l'installation du ventilateur ou de l'appareil d'éclairage selon les instructions
du fabricant.

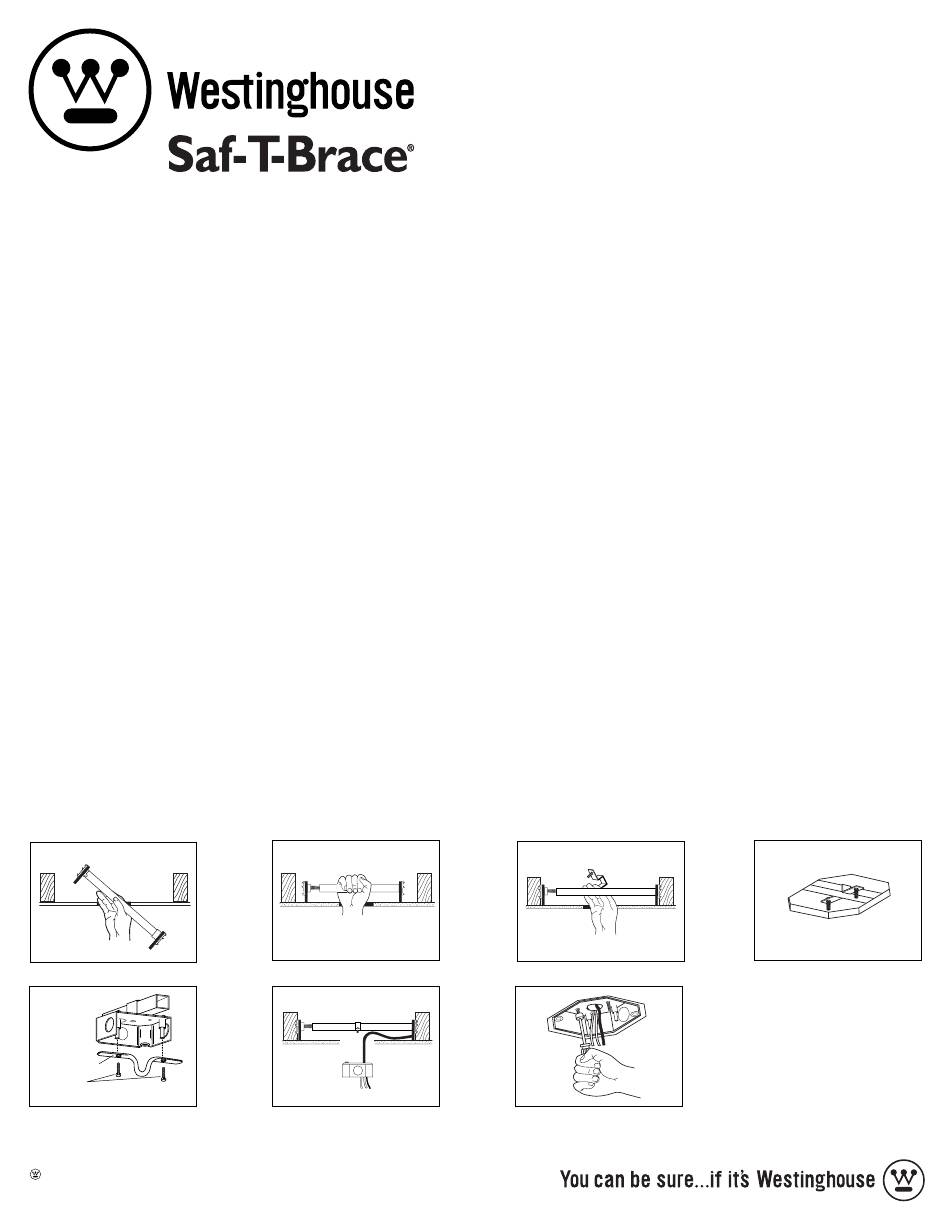

figure 1
U-hook
w / Hunter Fan
10-24 x 1" screw s
figure 5
Westinghouse Lighting Corporation
Philadelphia, PA 19154-1099, U.S.A.
Westinghouse Lighting Corporation,
a Westinghouse Electric Corporation licensee
" Westinghouse" et " You can be sure. . . if it's Westinghouse"
sont de m arques déposées de Westinghouse Electric Corporation
© 2005 WESTINGHOUSE LIGHTING CORP .
Revised 1/05
s'installe facilem ent dans une ouverture de plafond de 4 po (10 cm ) de
®
reposent ferm em ent sur le gyproc, faites pivoter le tube carré
®
figure 2
figure 6
Soutien du Ventilateur de Plafond
sera fixée. Insérez l'arm ature Saf-T-Brace
®
figure 3
figure 7
https://manual-hub.com/
et de l'Appareil d'Éclairage
M ODELE 01100
. Installez le ventilateur
®
figure 4
à travers
®
