Page 1

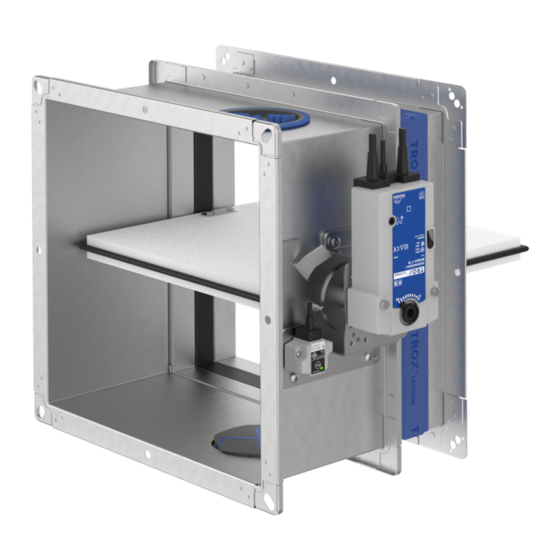

FR/fr Clapet coupe-feu Type FKA2-EU conformément à la Déclaration de performance DoP / FKA2-EU / DE / 002 Version courte Il s'agit d'une version abrégée dont le contenu est réduit. La version com- plète est disponible à l'adresse www.trox-docs.com. Lire les instructions avant de commencer tout travail !
Page 3
Pour les commandes passées et ses modifications avec la société TROX GmbH, veuillez respecter la réglementation de la section « 8. Garantie contrac- tuelle – Responsabilité » des conditions générales de livraison de TROX France, disponibles sur www.trox.fr . Clapet coupe-feu Type FKA2-EU...
Page 4
Situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels. ENVIRONNEMENT ! Risque de pollution de l'environnement Conseils et recommandations Conseils et recommandations utiles, ainsi que des informations pour un fonctionnement efficace et sans perturbations. Clapet coupe-feu Type FKA2-EU...
Page 5
Caractéristiques techniques ......Index..............69 2.1 Données générales ........2.2 FKA2-EU avec fusible thermique ....2.3 FKA2-EU avec servomoteur à ressort de rappel ............2.4 FKA2-EU avec servomoteur à ressort de rappel et détecteur de fumée en gaine ..19 2.5 FKA2-EU avec fusible thermique et grille...
Page 6
TROX ne sont pas autorisées. mettant de travailler sur des systèmes électriques, de comprendre tous les dangers potentiels relatifs à leur travail et de reconnaître et éviter les risques encourus. Clapet coupe-feu Type FKA2-EU...
Page 7
Déclaration de performance DoP / FKA2-EU / DE / 002 Les températures peuvent différer pour les unités avec accessoires. Les détails pour les autres applications sont disponibles sur demande. Les caractéristiques s'appliquent aux conditions uniformes en amont et en aval du clapet coupe-feu.
Page 8
Ä Chapitre 4.1 « Positions d'installation » Organisme notifié varier Les deux derniers chiffres de l'année du marquage à la page 24 Type Année de fabrication Code de commande Clapet coupe-feu Type FKA2-EU...
Page 9
Côté commande Laisser de la place pour assurer l'accès pour le fonctionnement Ä 10 . Poids du FKA2-EU, fusible thermique compris, voir le tableau Ä 10 . Tailles 1 à 3, voir le tableau Dimensions de la bride pour L = 305 mm, voir Fig. 3 .
Page 10
Caractéristiques techniques FKA2-EU avec fusible thermique Interrupteur de fin de course Longueur de la ligne de raccordement/section trans- 1 m / 3 × 0.34 mm² versale Niveau de protection IP 66 Type de contact 1 contact inverseur, plaqué or Courant de commutation maximum...
Page 11
Caractéristiques techniques FKA2-EU avec fusible thermique Trous de bride Fig. 3 : Perçage des brides L = 305 mm – nombres impair et pair de trous ** Autres trous de bride (non standard) Fig. 4 : Perçage des brides L = 500 mm – nombres impair et pair de trous...
Page 12
Servomoteur à ressort de rappel horizontal Côté commande Ä 10 . Poids du FKA2-EU avec fusible thermique + env. 1 kg (BFL... et BFN...), voir le tableau Ä 10 . Pour les tailles 1 à 3 et la disposition du servomoteur à ressort de rappel [A] ou [B], voir le tableau ...
Page 13
Caractéristiques techniques FKA2-EU avec servomoteur à ressort de rappel Servomoteur à ressort de rappel BFL... Exécution 230-T TR 24-T-ST TR Tension d’alimentation 230 V AC, 50/60 Hz 24 V AC/DC, 50/60 Hz Plage de fonctionnement 198 – 264 V AC 19,2 –...
Page 14
Caractéristiques techniques FKA2-EU avec servomoteur à ressort de rappel Servomoteur à ressort de rappel BFN... Exécution 230-T TR 24-T-ST TR Tension d’alimentation 230 V AC, 50/60 Hz 24 V AC/DC, 50/60 Hz Plage de fonctionnement 198 – 264 V AC 19,2 –...
Page 15
1 m, 2 × 0,75 mm² / 1 m, 6 × 0,75 mm² (sans halogènes) de fin de course Servomoteur BF en option/sur demande, poids du FKA2-EU avec fusible thermique + env. 2 kg ¹ Jusqu'à 75 °C la position sûre sera définitivement atteinte.
Page 16
Côté installation Servomoteur à ressort de rappel horizontal Côté commande Poids du FKA2-EU avec fusible thermique + env. 1,4 kg (GRA... et GNA...), voir le tableau Ä 10 . Ä 10 . Pour les tailles 1 à 3 et la disposition du servomoteur à ressort de rappel [A] ou [B], voir le tableau ...
Page 17
Caractéristiques techniques FKA2-EU avec servomoteur à ressort de rappel Servomoteur à ressort de rappel GRA... Exécution 326,1E 126,1E Tension électrique 230 V AC, 50/60 Hz 24 V AC, 50/60 Hz / 24 – 48 V DC Plage de fonctionnement 198 – 264 V AC 19,2 –...
Page 18
0,9 m, 2 × 0,75 mm² / 0,9 m, 6 × 0,75 mm² (sans halo- de fin de course gènes) Servomoteur GGA en option/sur demande, poids du FKA2-EU avec fusible + env. 2,5 kg *Ligne de raccordement au fond FKA2-EU avec servomoteur à ressort de rappel Joventa Possibilité...
Page 19
2.4 FKA2-EU avec servomoteur à ressort de rappel et détecteur de fumée en gaine Dimensions et poids Fig. 7 : FKA2-EU avec servomoteur à ressort de rappel Belimo et détecteur de fumée en gaine Largeur du clapet coupe-feu (côté B) Servomoteur à...
Page 20
2.5 FKA2-EU avec fusible thermique et grille de protection, utilisé comme unité de transfert d'air Dimensions et poids Fig. 8 : FKA2-EU avec fusible thermique et grille de protection, utilisé comme unité de transfert d'air Largeur du clapet coupe-feu (côté B) 75 mm taille 1 Hauteur du clapet coupe-feu (côté...
Page 21
2.6 FKA2-EU avec servomoteur à ressort de rappel et détecteur de fumée en gaine comme clapet de transfert d'air Dimensions et poids Fig. 9 : FKA2-EU avec servomoteur à ressort de rappel et détecteur de fumée en gaine comme clapet de transfert d'air Largeur du clapet coupe-feu (côté B) Servomoteur à...
Page 22
FKA2-EU avec servomoteur à ressort de rappel et ... Fig. 10 : FKA2-EU avec servomoteur à ressort de rappel et détecteur de fumée en gaine utilisé comme clapet de transfert d'air – variante avec étrier côté commande en haut à droite (exemple pour tailles 2 et 3) Largeur du clapet coupe-feu (côté...
Page 23
Pour le stockage temporaire, veuillez noter : Retirer tout emballage plastique. Protéger le produit de la poussière et des contami- nations. Stocker le produit dans un endroit sec et à l'abri des rayons directs du soleil. Clapet coupe-feu Type FKA2-EU...
Page 24
E = Kit d'installation lation complet sur www.trox-docs.com Plaque de placoplâtre EN 12859 W = Panneau anti-feu Épaisseur augmentée près de l'ouverture de montage E = Montage à sec sans mortier Clapet coupe-feu Type FKA2-EU...
Page 25
E = Kit d'installation lation complet sur www.trox-docs.com Plaque de placoplâtre EN 12859 W = Panneau anti-feu Épaisseur augmentée près de l'ouverture de montage E = Montage à sec sans mortier Clapet coupe-feu Type FKA2-EU...
Page 26
E = Kit d'installation lation complet sur www.trox-docs.com Plaque de placoplâtre EN 12859 W = Panneau anti-feu Épaisseur augmentée près de l'ouverture de montage E = Montage à sec sans mortier Clapet coupe-feu Type FKA2-EU...
Page 27
E = Kit d'installation lation complet sur www.trox-docs.com Plaque de placoplâtre EN 12859 W = Panneau anti-feu Épaisseur augmentée près de l'ouverture de montage E = Montage à sec sans mortier Clapet coupe-feu Type FKA2-EU...
Page 28
REMARQUE ! pièce de rallonge. Risques de dommages sur le clapet coupe-feu Veiller à ce que l'installation du FKA2-EU ne menace pas la sécurité structurelle du mur ou du – Protéger le clapet de la contamination ou des plafond porteur, même en cas d'incendie.
Page 29
Le clapet coupe-feu doit être accessible à tout pour la maintenance et le nettoyage. Les clapets moment. coupe-feu de type FKA2-EU disposent de deux Les trappes de visite doivent rester accessibles. trappes de visite. En fonction de la configuration de L'isolant ne doit pas pénétrer dans les murs ni dans...
Page 30
épais, vous devez étendre le clapet coupe-feu avec une pièce d'extension adaptée (fixation ou sur site) côté installation. Fig. 13 : Montage horizontal Y Garder la zone dégagée pour l'exploitation et la maintenance Clapet coupe-feu Type FKA2-EU...
Page 31
A, B, D – F lique portante Mur à poteaux en bois ou construction à A – F E, F A, B, D – F colombage Mur plein en bois / mur CLT E, F E, F E, F Clapet coupe-feu Type FKA2-EU...
Page 32
Fig. 15 : Écart du pourtour FKA2-EU 2,1 Mortier s1 Écart du pourtour Les épaisseurs maximum de pourtour sont basées sur EN 15882-2. Les pourtours plus larges n'ont pas d'effet inverse concernant la protection incendie et ne sont pas critiques, selon-nous, Clapet coupe-feu Type FKA2-EU...
Page 33
Puis utiliser les étriers Fig. 16 : FKA2-EU avec étai qui se trouvaient sur les côtés B et les fixer aux par- ties supérieures des côtés H (voir les instructions FKA2-EU de montage).
Page 34
(sur un carottage ou une gaine cir- culaire) et également pour fixer le revêtement ; un montage traversant est aussi possible. Pour plus de détails sur l'installation, voir les diffé- rentes positions d'installation. Clapet coupe-feu Type FKA2-EU...
Page 35
à fournir sur site, consulter les descriptions fabricant. des différentes positions d'installation et le manuel Promat. Pas d'installation à distance des murs avec joint de plafond souple Pas d'installation à distance des murs avec joint de plafond souple Clapet coupe-feu Type FKA2-EU...
Page 36
("revêtement d'ablation I") Revêtement ablatif PYRO-SAFE Flammotect Combi S90 Produit d'étanchéité ignifuge AGI Flammotect COMBI S90 Fig. 20 : Produit d'étanchéité ignifuge FKA2-EU Système de panneaux enduits 8,21 Joint coupe-feu Côté installation Côté commande Clapet coupe-feu Type FKA2-EU...
Page 37
Adapter les ouvertures de montage d'après les instruc- tions de montage contenues dans ce manuel. Fig. 22 : Distance entre FKA2-EU et les autres coupe- Il faut garantir la sécurité structurelle du mur/plafond feu TROX dans une installation au mortier (sur site).
Page 38
Si des renforts sont nécessaires, ils doivent être vissés à la structure portante métallique tous les 100 mm environ. Montage uniquement dans des murs non porteurs (montage mur porteur sur demande) Clapet coupe-feu Type FKA2-EU...
Page 39
à un plafond à poutres de bois résistant au feu (aussi bois lamellé) ou plafond en bois massif. Adapter chaque ouverture de montage aux exi- gences locales et structurelles et aux dimensions du clapet coupe-feu. Clapet coupe-feu Type FKA2-EU...
Page 40
Avec une longueur de 305 mm et le montage superposé des clapets coupe-feu, l'écart s2 doit être d'au moins 75 mm. Autres exigences : murs pleins Mur plein, Ä à la page 37 Ä Distances et position de montage, « Dis- tances » à la page 31 Clapet coupe-feu Type FKA2-EU...
Page 41
Fig. 25 : Montage à base de mortier dans un mur plein, bride contre bride ; montage côte à côte illustré (valable aussi pour le montage de clapets superposés) FKA2-EU Mur plein Mortier Jusqu'à EI 120 S Clapet coupe-feu Type FKA2-EU...
Page 42
Autres exigences : montage à base de mortier dans des murs pleins/plaque en placoplâtre Mur plein / plaques de placoplâtre, Ä à la page 37 Longueur de la virole L = 305 ou 500 mm Clapet coupe-feu Type FKA2-EU...
Page 43
FKA2-EU Cloison de séparation légère, revêtement des Mortier deux côtés Couche anti-incendie avec revêtement ablatif Espace périmétrique, Ä à la page 32 Ä Distance entre les volets d'incendie, « Dis- tances » à la page 31 Clapet coupe-feu Type FKA2-EU...
Page 44
Avec une longueur de 305 mm et l'installation superposée des clapets coupe-feu, (2 × 12,5 mm max. / 1 × 25 mm) l'écart entre les clapets coupe-feu FKA2-EU doit être au moins de 75 mm. Tolérance de l'ouverture de montage ± 2 mm...
Page 45
Montage Cloisons légères > Général Cloison légère avec structure métallique portante et habillage des deux côtés Fig. 28 : Cloison de séparation légère avec structure portante métallique et revêtement des deux côtés, explication voir Fig. 29 Clapet coupe-feu Type FKA2-EU...
Page 46
L'extrémité fermée du profilé métallique doit Vis ou rivet en acier faire face à l'ouverture de montage Laine minérale (en fonction de la construction du La disposition peut varier mur) Section UW 7,1a Profilé UW, coupé et plié ou isolé Clapet coupe-feu Type FKA2-EU...
Page 47
Section UW Vis à tête hexagonale M6 Section CW Boulon de carrosserie, L ≤ 50 mm, avec rondelle Section UA et écrou Ouverture d'installation selon les détails de l'instal- Rivet en acier lation 5,14 Équerre de support Clapet coupe-feu Type FKA2-EU...
Page 48
La sécurité structurelle du mur doit être assurée (sur site). Les mesures de compensation, en parti- culier en ce qui concerne les grandes ouvertures de montage (comme dans le cas d'une occupation multiple), doivent être déterminées au cas par cas (sur site). Clapet coupe-feu Type FKA2-EU...
Page 49
B × H > 800 × 400 – 1500 × 800 mm mur) Jusqu'à EI 90 S: 6,11 Bande isolante (en fonction de la construction du B × H = 200 × 100 – 1500 × 800 mm mur) Clapet coupe-feu Type FKA2-EU...
Page 50
Laine minérale, ≥ 1000 °C, ≥ 80 kg/m³ (indispen- sable pour une épaisseur des murs > 100 mm) Laine minérale (en fonction de la construction du mur) 6,11 Bande isolante (en fonction de la construction du mur) Clapet coupe-feu Type FKA2-EU...
Page 51
étriers et des vis pour cloisons sèches, voir de construction porteurs, voir Fig. 32 / Fig. 33 , Fig. 17 à Fig. 19 . détail Distance ≥ 200 mm entre deux clapets coupe-feu dans des ouvertures de montage distinctes Clapet coupe-feu Type FKA2-EU...
Page 52
Jusqu'à EI 90 S: 6,11 Bande isolante (en fonction de la construction du B × H = 200 × 100 – 1500 × 800 mm mur) EI 30 à EI 120 S Clapet coupe-feu Type FKA2-EU...
Page 53
B × H = 200 × 100 – 1500 × 800 mm mur) EI 30 S – 6,11 Bande isolante (en fonction de la construction du mur) Jusqu'à EI 60 S 7,10 Panneaux de garniture, jusqu'à W ≤ 100 mm (option) 7,11 Panneaux de garniture, double couche Clapet coupe-feu Type FKA2-EU...
Page 54
Insert en tôle d'acier selon le fabricant du mur métallique portante, revêtement des deux côtés Jusqu'à EI 90 S Cloison pare-feu avec structure métallique por- Jusqu'à EI 60 S tante, revêtement des deux côtés EI 30 S Clapet coupe-feu Type FKA2-EU...
Page 55
à la page 36 Ä Chapitre 4.6 « Fixa- Suspension et fixation, tion du clapet coupe-feu » à la page 56 Ä 4.6.3 « Fixation du clapet coupe-feu avec une couche anti-incendie » à la page 58 Clapet coupe-feu Type FKA2-EU...
Page 56
» à la page 9 avec servomoteur à ressort de rappel » à la page 12 Ä Chapitre 2.4 « FKA2-EU avec servomoteur à ressort de rappel et détecteur de fumée en gaine » Ä Chapitre 2.5 « FKA2-EU avec fusible à...
Page 57
Jusqu'à EI 90 S (position de montage horizontal) et système de suspension, selon le manuel Promat®, exécution 478, dernière édition Système de suspension (fourni sur site) compre- nant : Tiges filetées M10 : B × H ≤ 800 × 200 mm Clapet coupe-feu Type FKA2-EU...
Page 58
Fixation du clapet coupe-feu > Fixation du clapet coupe-feu avec une couche a... 4.6.3 Fixation du clapet coupe-feu avec une couche anti-incendie Gaine horizontale Fig. 40 : Fixation de FKA2-EU, montage mural avec couche anti-incendie FKA2-EU 5,18 Profilé V en acier conforme à la norme Couche anti-incendie avec revêtement ablatif...
Page 59
Montage Fixation du clapet coupe-feu > Fixation du clapet coupe-feu avec une couche a... Gaine verticale Fig. 41 : Montage avec couche anti-incendie, FKA2-EU suspendu ou vertical FKA2-EU Varifix ANSHWNKL-PRFL36-90GRAD ou étrier Vis M10 × 70 mm, avec rondelle et écrou de montage Müpro 90°, galvanisé, ou équivalent...
Page 60
Remarque : Pour des exemples de connexion et plus de course de détails, consultez le manuel d'utilisation et d'installa- tion de RM-O-3-D Non activé Position Fermé FERMÉ ou OUVERT non atteinte activé Position Fermé FERMÉ ou OUVERT atteinte Clapet coupe-feu Type FKA2-EU...
Page 61
Ils peuvent aussi indiquer le besoin d'appliquer des mesures supplémentaires qui peuvent aider à maintenir le fonctionnement du système, par ex. éliminer l'encrassement important (poussière dans les systèmes de reprise). Clapet coupe-feu Type FKA2-EU...
Page 62
(10.14) vers l'avant dans le sens de la flèche la poignée (1.6). La poignée (1.6) tourne automatiquement dans le sens de la flèche. Le clapet (1.2) est fermée et la poignée (1.6) indique que la lamelle du clapet (1.2) est fermée. Clapet coupe-feu Type FKA2-EU...
Page 63
Tourner la poignée (1.6) dans le sens antihoraire jusqu'à ce que la poignée (1.6) se fixe en position (10.14). Le clapet (1.2) est désormais ouvert et la poignée (1.6) indique que le clapet (1.2) est fermée. Clapet coupe-feu Type FKA2-EU...
Page 64
(1.6) indique que le clapet (1.2) est fermé. Fig. 48 : Fermer la lamelle du clapet. Exigences Le clapet est OUVERT. Soulevez la poignée (1.6) dans le sens de la flèche pour que Clapet coupe-feu Type FKA2-EU...
Page 65
(1.6) indique que le clapet (1.2) est ouvert. Fig. 49 : Ouverture du clapet Exigences Le clapet est FERMÉ. Soulevez la poignée (1.6) dans le sens de la flèche jusqu'à ce que Clapet coupe-feu Type FKA2-EU...
Page 66
6.4.1 Servomoteur à ressort de rappel – BFL... / BFN... Voyant d'état Fig. 50 : Dispositif de déclenchement thermoélectrique Fig. 52 : Test de fonctionnement (FKA2-EU illustré avec servomoteur BFN en position OUVERTE) Bouton-poussoir pour le test fonctionnel ATTENTION ! Le voyant (2) du mécanisme de déclenchement thermo-...
Page 67
Tourner la manivelle en direction de la flèche (2) et l'arrêter juste avant la butée d'arrêt et la main- tenir. Définir le dispositif de blocage (3) sur "Lock closed" ð La lamelle de clapet reste en position OUVERT. Retirer la manivelle. Clapet coupe-feu Type FKA2-EU...
Page 68
Cette action ferme le clapet coupe-feu. Clapets coupe-feu FERMÉ Les clapets coupe-feu qui se ferment pendant le fonctionnement du système de ventilation doivent être inspectés avant leur réouverture afin d'assurer leur bon fonctionnement. Clapet coupe-feu Type FKA2-EU...
Page 69
Test de fonctionnement..........61 Longueur de la virole......9 , 12 , 16 , 20 Tiges filetées............. 56 Transport..............23 Mise en service............68 Trous de bride............Montage à base de mortier........24 Montage à sec sans mortier........24 Clapet coupe-feu Type FKA2-EU...
