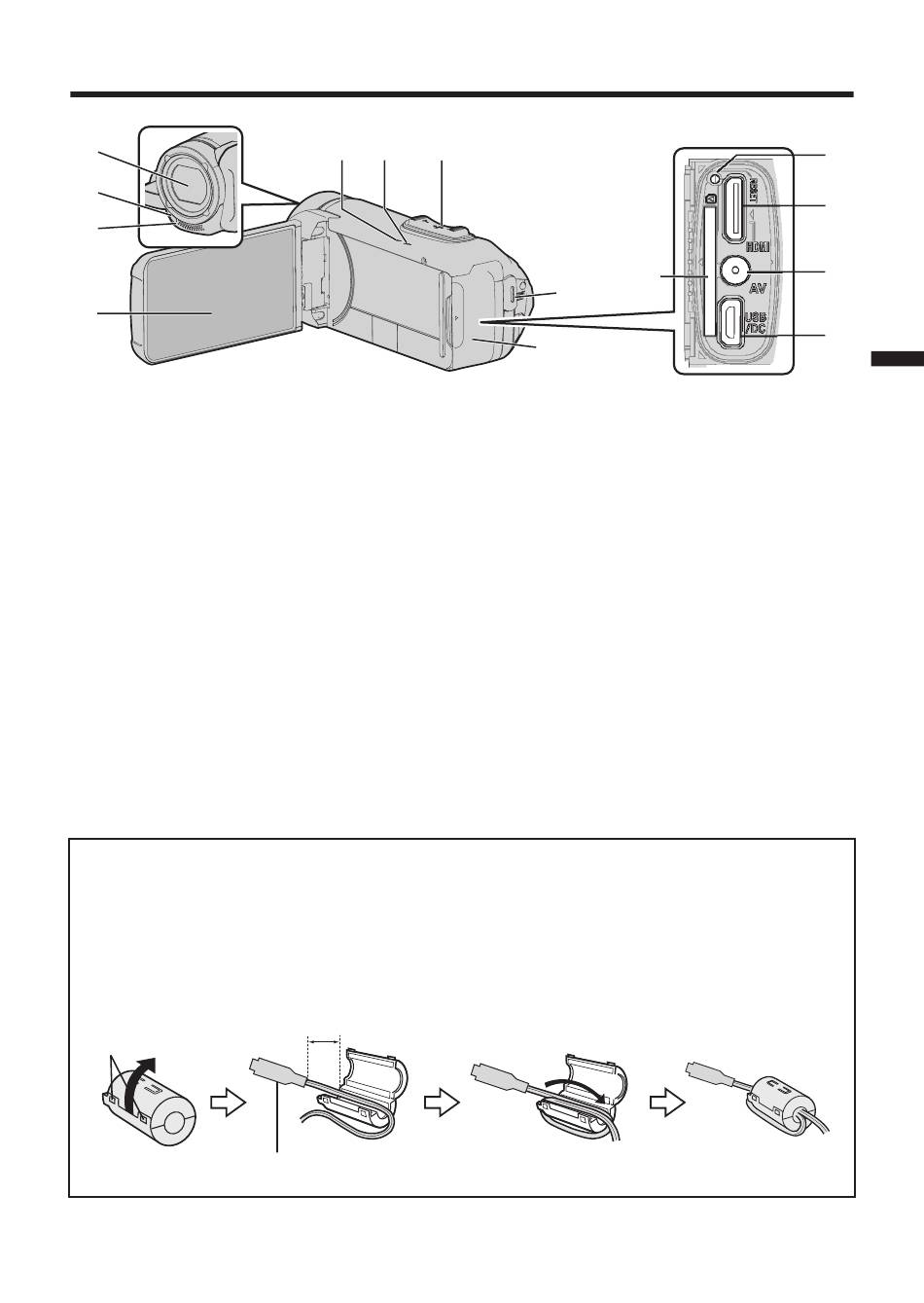

Nomes de peças e funções
1
2
3
4
.
Vidro de Proteção da Objetiva
A
Se o vidro de proteção estiver sujo,
limpe usando um pano
comercialmente disponível.
Luz (GZ-RX615)
B
Microfone estéreo
C
Ecrã LCD
D
CHARGE Lâmpada (Carregamento) (p. 10)
E
POWER/ACCESS Lâmpada
F
(Alimentação/Acesso)
Selector de zoom/volume (p. 12,
G
14)
o Colocar o Filtro Core
Monte o filtro core ao Cabo AV e ao cabo do adaptador de CA como mostrado na ilustração.
O filtro core reduz as interferências quando este aparelho é ligado a outros dispositivos.
Utilize o filtro core pequeno para o cabo do Adaptador de CA e o filtro core grande
0
para o Cabo AV.
Não monte o filtro core ao Cabo do Adaptador.
0
Solte o bloqueio.
A ligar a este aparelho
.
5 6 7
Rode uma vez (para Cabo AV)
3 cm
Rode duas vezes (para o Cabo do Adaptador de CA)
0
8
9
Botão START/STOP (gravação de vídeo)
H
(p. 12)
Tampa do Terminal (Tampa do
I
Cartão SD)
Ranhura para cartão SD (p. 11)
J
Botão Restaurar
K
Mini-conector HDMI
L
Conector AV
M
Conector USB
N
a
b
c
d
