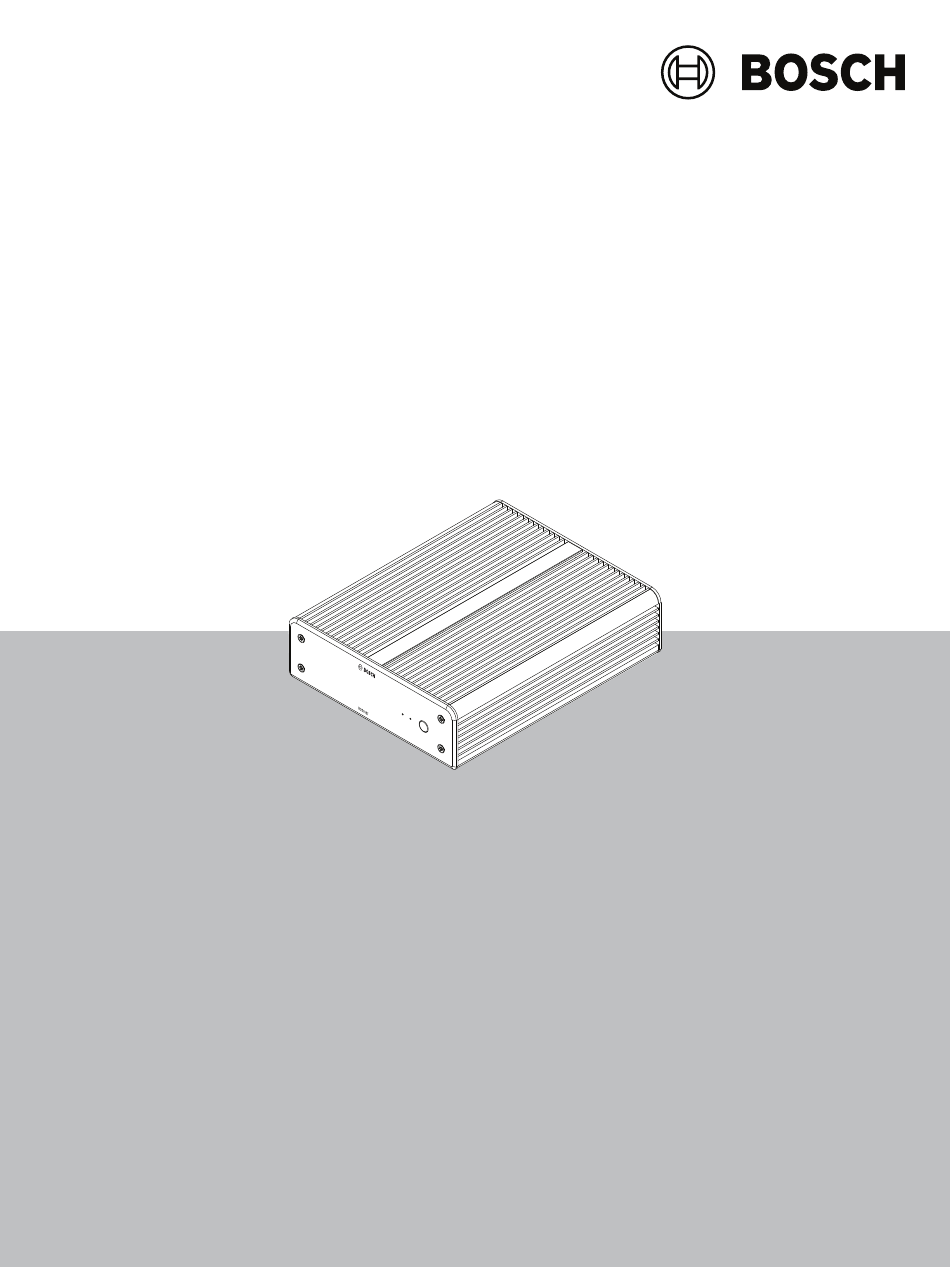

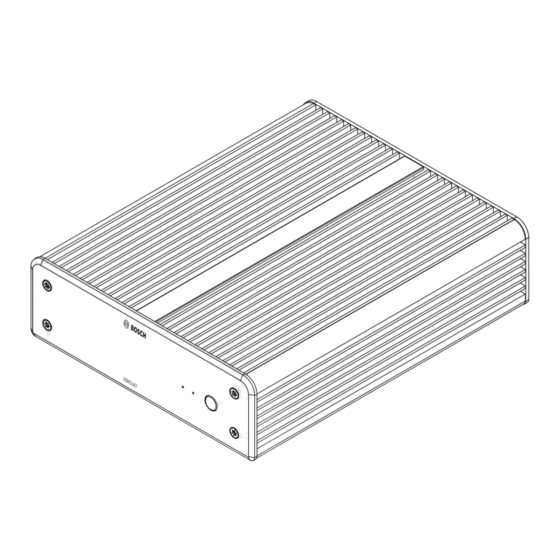

- Page 1 VIDEOJET decoder 7000 VJD‑7523 Guide d'installation...
- Page 3 VIDEOJET decoder 7000 Table des matières | fr Table des matières Sécurité Risque d'électrocution Installation et utilisation Maintenance et réparation Informations essentielles À propos de ce manuel Conventions adoptées dans ce manuel Utilisation prévue Directives européennes Plaque signalétique Présentation du système Composants Présentation des fonctions...
- Page 4 S'il n'est pas possible de garantir un fonctionnement sécurisé de l'unité, retirez-le du service et rangez-le en lieu sûr afin d'en empêcher toute utilisation non autorisée. Le cas échéant, faites vérifier l'unité par Bosch Security Systems. Un fonctionnement sûr ne peut pas être garanti dans l'un ou plusieurs des cas suivants : –...
- Page 5 VIDEOJET decoder 7000 Sécurité | fr – Veillez à ce que toutes les tâches de maintenance ou de réparation soient confiées à du personnel qualifié (électriciens ou spécialistes réseau). En cas de doute, contactez le centre de service technique de votre revendeur.
- Page 6 | Informations essentielles VIDEOJET decoder 7000 Informations essentielles À propos de ce manuel Le présent manuel s'adresse aux personnes chargées de l'installation et de l'utilisation d'un décodeur. Les réglementations internationales, nationales et régionales relatives aux installations électriques doivent être respectées à tout moment. Une bonne connaissance des technologies réseau pertinentes est également nécessaire.
- Page 7 VIDEOJET decoder 7000 Informations essentielles | fr – 89/336/CEE (Directive du Conseil du 3 mai 1989 sur l’approximation de la législation des États membres relative à la compatibilité électromagnétique) – EN 50121-3-2:2006 (Applications ferroviaires - compatibilité électromagnétique - partie 3-2 : matériel roulant - appareils) –...
- Page 8 | Présentation du système VIDEOJET decoder 7000 Présentation du système Composants – 1 VIDEOJET decoder 7000 – 1 bloc d'alimentation international – 1 cordon d'alimentation UE – 1 cordon d'alimentation États-Unis – 1 cordon d'alimentation Chine – 2 supports de montage moniteur – 4 vis de type A –...
- Page 9 VIDEOJET decoder 7000 Présentation du système | fr Mode Fréquence de rafraîchissem ent de l'écran (Hz) Cadence d’images de sortie décodée max. Default (Par défaut) Notions fondamentale Fluide Meilleure 1) HD = 1 920 x 1 080 ; UHD = 3 841 x 2 160 2) Prise en charge avec un nombre réduit de flux uniquement...
- Page 10 Le système exécute un système d'exploitation Microsoft Windows 10 IoT Enterprise intégré sur mesure de marque Bosch et le logiciel de mur d'images basé sur VideoSDK 6 UHD. Grâce à l'accélération matériel Intel, le logiciel est adapté au décodage vidéo HD, 4K UHD et MP.
- Page 11 VIDEOJET decoder 7000 Présentation du système | fr Connexions, commandes et affichages Figure 3.1: Connexions, commandes et affichages Bosch Security Systems B.V. 2023-03 | V03 | F.01U.410.337 Guide d'installation...
- Page 12 | Présentation du système VIDEOJET decoder 7000 Connecteur d'alimentation CC pour le raccordement du bloc d'alimentation fourni 2 ports HDMI pour le raccordement d'un moniteur, également pour la transmission audio Prise RJ45 ETH pour le raccordement à un réseau local Ethernet (LAN), 10/100/1000 MBit Base-T 2 ports USB...
- Page 13 VIDEOJET decoder 7000 Installation | fr Installation Tâches préparatoires Le décodeur et le bloc d'alimentation sont uniquement destinés à une utilisation en intérieur. Choisissez un emplacement convenable qui garantisse que les conditions ambiantes acceptables seront respectées. Avertissement! La température ambiante de l'unité doit être comprise entre 0 et +40 °C sans ventilation, ou entre 0 et +50 °C avec ventilation.
- Page 14 | Installation VIDEOJET decoder 7000 Attention! Blessures causées par la chute de l'équipement La surface de montage doit pouvoir supporter l'unité en toute sécurité. Sa capacité de charge doit être équivalente à quatre fois le poids de l'unité. Si vous montez l'unité à l'arrière d'un moniteur, utilisez uniquement un moniteur avec montage VESA standard.
- Page 15 VIDEOJET decoder 7000 Connexion | fr Connexion Ordre des connexions Avertissement! Ne raccordez pas le décodeur au bloc d'alimentation avant d'avoir réalisé toutes les autres connexions. L'affectation automatique des adresses IP pourrait échouer et entraîner la définition d'une résolution incorrecte du moniteur. Cela risquerait d'endommager gravement l'appareil.
- Page 16 | Connexion VIDEOJET decoder 7000 L'unité est prête à fonctionner. Mise sous tension/Mise hors tension Le panneau avant du décodeur comporte un commutateur marche/arrêt. Le décodeur démarre automatiquement lorsqu'il est relié au secteur. Le voyant bleu situé à l'avant, à côté du commutateur, s'allume. Lors du processus de démarrage, le voyant orange clignote.
- Page 17 VIDEOJET decoder 7000 Configuration | fr Configuration Ce chapitre est destiné à l'administrateur du système de gestion vidéo. Le processus d'installation varie en fonction du système de gestion vidéo en cours d'utilisation. Pour plus de détails, reportez-vous à la documentation correspondante.
- Page 18 | Configuration VIDEOJET decoder 7000 6.1.2 Onglet Avancé Remarque! Les paramètres dans cette zone s'appliquent à tous les caméos. Vous ne pouvez pas configurer ici les paramètres pour différents caméos. Fenêtres vidéo Groupe Fenêtres vidéo Ce groupe vous permet de configurer l’affichage par défaut des caméos. Les caméos sont les viewlets qui affichent le flux vidéo dans votre système de gestion vidéo.
- Page 19 Le mode manuel doit uniquement être utilisé pour les adaptations de projets spécifiques par du personnel qualifié par Bosch. Affichage à l'écran Le champ Affichage du nom de la caméra règle la position d'affichage du nom de la caméra. Il est par défaut réglé...
- Page 20 Au lieu de cela, l'icône suivante s'affiche sous le symbole Bosch pour indiquer le mode de configuration de sécurité étendue : Si vous cochez la case Mode de configuration de sécurité étendue, le dispositif redémarre automatiquement et le fonctionnement normal se poursuit.
- Page 21 VIDEOJET decoder 7000 Configuration | fr Ouvrez le programme Configuration Manager sur un PC distinct. Dans la barre de navigation, cliquez sur l'onglet Scan du réseau Remarque : Le programme Configuration Manager recherche les périphériques compatibles sur le réseau et le logiciel Monitor Wall apparaît dans l’arborescence en tant que décodeur.
- Page 22 Contact Si vous ne parvenez pas à résoudre un problème, contactez le fournisseur ou l'intégrateur système ou adressez-vous directement au service client Bosch Security Systems. Les tableaux suivants permettent d'identifier les causes de dysfonctionnement et de les corriger dans la mesure du possible.
- Page 23 VIDEOJET decoder 7000 Dépannage | fr Voyant d'alimentation Éteint : L'unité est hors tension ou non connectée à l'alimentation. Allumé en bleu : L'unité est sous tension. LED SSD Éteint : Le SSD de l'unité n'est pas accessible. Clignote en orange : Le SSD de l'unité est accessible.
- Page 24 | Maintenance VIDEOJET decoder 7000 Maintenance Mises à jour Les mises à jour du firmware et logicielles sont effectuées par le biais de l'application Configuration Manager ou des autres systèmes de gestion utilisés. Reportez-vous à la documentation appropriée. Service –...
- Page 25 Ce guide d'installation doit toujours accompagner le décodeur. Mise au rebut Votre produit Bosch est conçu et fabriqué à partir de matériaux et composants de haute qualité qui peuvent être recyclés et réutilisés. Ce symbole désigne un équipement électrique et électronique qui, arrivé en fin de vie, doit être mis au rebut séparément des déchets ménagers.
- Page 26 | Caractéristiques techniques VIDEOJET decoder 7000 Caractéristiques techniques Caractéristiques électriques / Bloc d'alimentation Alimentation Large plage, externe, incluse dans l'emballage Tension d'entrée 100 à 240 Vca 1,2 A 50/60 Hz Classe I Sortie 19 Vcc 4,74 A Efficacité Energy Star EPS 2.0/ErP Lot 7 Efficacité énergétique Département de l'énergie Niveau VI Électrique/Système...
- Page 27 VIDEOJET decoder 7000 Caractéristiques techniques | fr Audio – Débit de données Fréquence d'échantillonnage de 48 kbit/s à 16 kHz Fréquence d'échantillonnage de 80 kbit/s à 16 kHz Rapport signal/bruit > 50 dB Réseau Ethernet 10/100/1000 Base-T, détection automatique, Half/Full duplex, RJ45 Protocoles IPv4, UDP, TCP, HTTP, HTTPS, RTP, RTSP, IGMP V2/V3, ICMP, ARP, DHCP, 802.1x, EAP-TLS, SNMPv3,...
- Page 28 | Caractéristiques techniques VIDEOJET decoder 7000 Compatibilité électromagnétique Zone Numéro EN 55032: 2015 /AC:2016-07 Émissions CISPR 32: 2012 EN 55024: 2010 - Immunité (CISPR 24:2010) EN 61000-3-2: 2014 - émissions de courant harmonique EN 61000-3-3: 2013 - Fluctuations de tension EN 62368-1:2014+A11:2017 - Directive basse tension FCC 47 CFR chapitre 1 section 15...
- Page 29 VIDEOJET decoder 7000 Index | fr Index Alimentation 4 Commutateur marche/arrêt 16 Compatibilité électromagnétique 6 Conditions d'installation 13 Connexion réseau 12 Connexions audio 12, 15 Conventions 6 Danger 4 DHCP 17 Directive Basse Tension 6 Emplacement d'installation 13 Identification 7 Installation 4...
- Page 30 | Index VIDEOJET decoder 7000 2023-03 | V03 | F.01U.410.337 Bosch Security Systems B.V. Guide d'installation...
- Page 32 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Pays-Bas www.boschsecurity.fr © Bosch Security Systems B.V., 2023 Building solutions for a better life. 202301171526...
