Raccordements
électriques

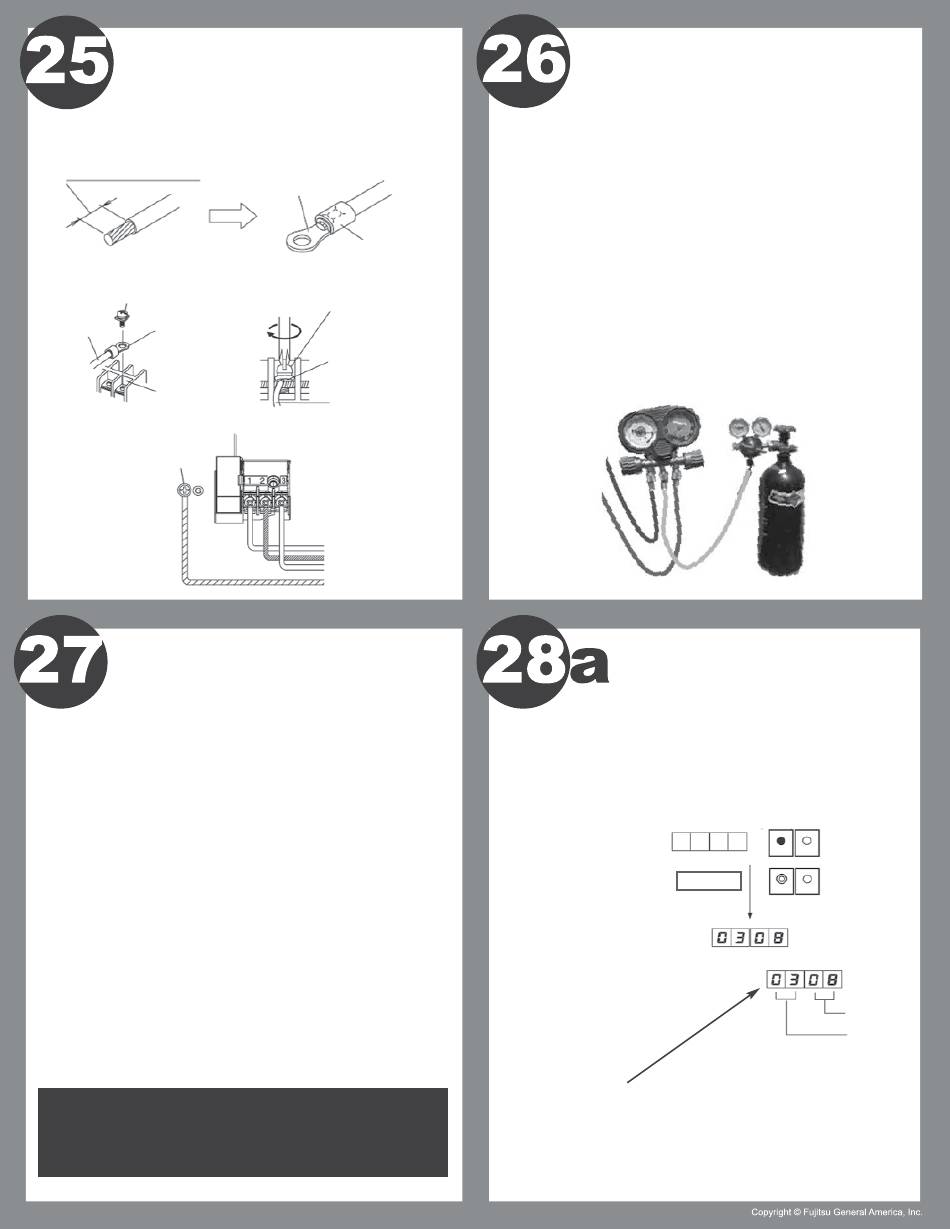

Fil torsadé illustré
Dénudage : 10 mm (3/8 po)
Fil plein ou torsadé
Vis avec rondelle spéciale
Borne sertie
Fil
Bornier
Vis de mise
à la terre
Liste de vérification
avant démarrage
Fonction « Check Operation » : vérification de fonctionnement -
autodiagnostic
Se reporter au manuel d'installation avant de mettre en œuvre
la fonction de vérification du fonctionnement du système.
TOUJOURS EFFECTUER UNE VÉRIFICATION DU FONCTIONNE-
MENT. IL NE PEUT Y AVOIR DE FONCTIONNEMENT NORMAL SANS
UNE VÉRIFICATION PRÉALABLE.
Si vous essayez de réaliser l'essai de fonctionnement ou de mettre le
système en service, le message « FAIL » (Échec) s'affiche tant que la
vérification du fonctionnement n'a pas été faite. Une fois la vérification
du fonctionnement terminée, mettre le système en mode « Test Run »
(Essai de fonctionnement).
Avant de terminer :
Confirmer le bon fonctionnement de chacune des unités intérieures
- Vérifier s'il y a écoulement d'air froid ou d'air chaud selon le mode
- Vérifier qu'il y a écoulement d'air et que les persiennes fonctionnent
- S'assurer que les commandes à distance des unités sont
fonctionnelles
Lire le manuel d'installation proprement dit pour
connaître les détails des conditions de service et des
limitations pendant la vérification du fonctionnement.
Borne sertie
Manchon
Vis avec rondelle spéciale
Borne sertie
Fil
Avant la mise
sous tension
1. Le système a-t-il été soumis à un essai d'étanchéité,
purgé à l'azote et mis sous vide?
2. Les conduites de réfrigération ont-elles été isolées séparément?
3. La bonne quantité de fluide frigorigène a-t-elle été ajoutée?
Tous les systèmes HFI nécessitent l'ajout de fluide frigorigène.
4. L'alimentation électrique du système a-t-elle été raccordée
selon les directives et les codes?
5. Est-ce que toutes les connexions électriques du système
sont bien serrées?
6. Les robinets de service sont-ils ouverts sur l'unité extérieure?
Liste de vérification
avant démarrage
(1) Mettre sous tension
l'unité extérieure, les unités
intérieures et les boîtes
de raccordement.
Affichage DEL
(2) Appuyer sur le
bouton « CHECK »
(vérification) et le
maintenir enfoncé
environ 5 secondes.
(3) Le nombre de
boîtes de raccordement
et d'unités intérieures
raccordés s'affiche
à l'écran. Vérifier
que le nombre affiché
correspond à celui des
unités effectivement raccordées.
MODE
ALIMENTATION
(DEL981)
ERREUR
(DEL982)
VÉRIFICATION
(Exemple d'affichage à DEL)
Nombre d'unités
intérieures
Nombre de boîtes
de raccordement
