Manuels Connexes pour Hanna Instruments HI97746
Sommaire des Matières pour Hanna Instruments HI97746

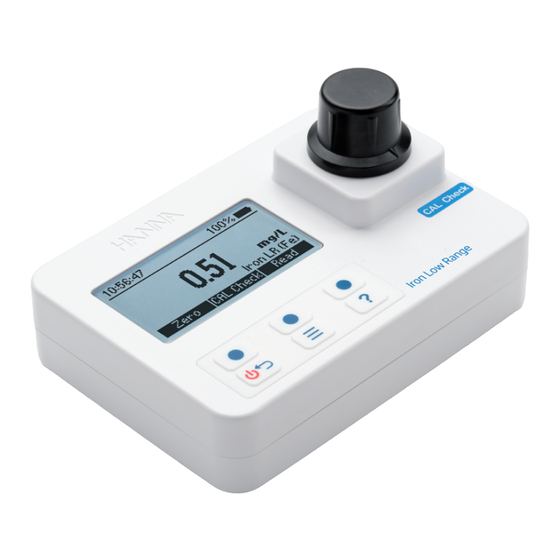

- Page 1 HI97746 Photomètre Fer gamme basse...
- Page 2 Si vous avez besoin d’informations techniques complémentaires, contactez votre fournisseur. Tous droits réservés. Toute reproduction totale ou partielle est interdite sans l’autorisation écrite du propriétaire des droits, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA...
- Page 3 TABLE DES MATIÈRES 1. EXAMEN PRÉLIMINAIRE ..................4 2. MESURES DE SÉCURITÉ ..................5 3. ABRÉVIATIONS ....................5 4. SPÉCIFICATIONS .....................6 5. DESCRIPTION ....................7 5.1. DESCRIPTION GÉNÉRALE & USAGE PRÉVU ..........7 5.2. DESCRIPTION FONCTIONNELLE ..............8 5.3. PRÉCISION ET JUSTESSE ................9 5.4. PRINCIPE DE FONCTIONNEMENT ...............9 5.5.
- Page 4 1. EXAMEN PRÉLIMINAIRE Déballez l'instrument et examinez-le attentivement afin de vous assurez qu'aucun dommage n'a été causé pendant le transport. Si vous constatez une détérioration, contactez Hanna Instruments. Chaque HI97746C est livré dans une mallette de transport robuste avec : •...
- Page 5 2. MESURES DE SÉCURITÉ Les produits chimiques contenus dans les kits de réactifs peuvent • être dangereux s'ils ne sont pas manipulés correctement. • Lisez les fiches de données de sécurité (FDS) avant d'effectuer les essais. • Équipements de sécurité : Portez une protection oculaire et des vêtements appropriés si besoin, et suivez attentivement les instructions.
- Page 6 4. SPÉCIFICATIONS Gamme 0,00 à 1,60 mg/L (Fe) Résolution 0,01 mg/L Fer GB Précision ±0,01 mg/L ±8% de la lecture Méthode Adaptation de la méthode TPTZ Source lumineuse Diode électroluminescente Longueur d'onde 525 nm Largeur de bande du 8 nm filtre passe-bande Système Précision de longueur...
- Page 7 5. DESCRIPTION 5.1. DESCRIPTION GÉNÉRALE ET USAGE PRÉVU HI97746 est un instrument portable qui bénéficie des années d'expérience de Hanna en tant que fabricant d'instruments analytiques. Il est doté d'un système optique perfectionné qui utilise une diode électroluminescente (DEL) et un filtre d'interférence à...
- Page 8 5.2. DESCRIPTION FONCTIONNELLE 1) Touche ON/OFF 3) Afficheur cristaux liquides (LCD) 5) Marque d'indexation 2) Clavier 4) Puits de mesure 6) Couvercle des piles Description du clavier Le clavier est composé de 3 touches directes et de 3 touches fonctionnelles : Appuyez sur la touche fonctionnelle pour exécuter la fonction affichée au-dessus d'elle sur l'écran LCD.
- Page 9 5.3. PRÉCISION ET JUSTESSE La précision est le degré de précision des mesures répétées les unes par rapport aux autres. La précision est habituellement Précis, juste Précis, pas juste exprimée en écart-type. La justesse est définie comme la Pas précis, juste Pas précis, pas juste proximité...
- Page 10 Diagramme du fonctionnement du système optique Le système de référence interne (détecteur de référence) du photomètre HI97746 compense les dérives dues à des fluctuations de puissance ou à des changements de température ambiante, fournissant une source stable de lumière pour votre mesure du blanc (zéro) et pour la mesure de l’échantillon.
- Page 11 6. OPÉRATIONS GÉNÉRALES 6.1. VALIDATION DE L'INSTRUMENT : CAL CHECK & ÉTALONNAGE La validation du HI97746 consiste à vérifier la concentration des étalons certifiés CAL Check. L'écran CAL Check guide l'utilisateur pas à pas dans la procédure de validation et d'étalonnage utilisateur (si nécessaire).
- Page 12 4. Insérez la cuvette A CAL Check A ZERO puis appuyez sur Suivant pour continuer. Le message “Attendez...“ sera affiché pendant la mesure. 5. Insérez la cuvette CAL Check B HI97746B puis appuyez sur Suivant pour continuer. Le message “Attendez...“ sera affiché pendant la mesure. 6.
- Page 13 6.2. BPL Appuyez sur la touche pour entrer dans le menu. Utilisez les touches pour sélectionner BPL et appuyez sur Sélect.. Les bonnes pratiques de laboratoire (BPL) affiche la date et l'heure du dernier étalonnage (si disponible) ou de l'étalonnage usine.
- Page 14 Appuyez sur Non ou sur la touche pour revenir à l'écran précédent. Appuyez sur Oui pour effacer l'enregistrement sélectionné. Appuyez sur Tout supp. pour effacer tous les enregistrements. Si Tout supp. est pressée suivez les instructions pour confirmer. Appuyez sur Oui pour tout effacer, Non ou la touche pour revenir au rappel.
- Page 15 Date & Heure Appuyez sur la touche Modifier pour changer la date/heure. Appuyez sur les touches pour mettre en surbrillance la valeur à modifier (année, mois, jour, heure, minute ou seconde). Appuyez sur Modifier pour modifier la valeur en surbrillance. Utilisez les touches pour changer la valeur.
- Page 16 Langue Appuyez sur la touche Modifier pour changer la langue. Utilisez les touches pour sélectionner la langue souhaitée. Appuyez sur Accepter pour choisir une des langues installées. Signal sonore Option : Activer ou Désactiver Lorsqu’activé, un bip court est émis chaque fois qu’une touche est enfoncée. Un long signal sonore retentit lorsque la touche enfoncée n’est pas active ou qu’une erreur est détectée.
- Page 17 Réactifs/Accessoires et appuyez sur Sélect. pour accéder à la liste des réactifs et des accessoires. Pour sortir appuyez sur la touche 6.6. AIDE CONTEXTUELLE HI97746 dispose d'un mode aide contextuelle interactif qui assiste l'utilisateur à n'importe quel moment. Pour accéder à l'écran d'aide appuyez sur la touche L'instrument affiche des informations additionnelles en relation avec l'écran actuel.
- Page 18 6.7. GESTION DES PILES À la mise sous tension, l'instrument effectue un test d'autodiagnostic. Pendant ce test, le logo HANNA apparaît sur l'écran. Après 5 secondes, si le test a réussi, la dernière ® méthode sélectionnée s'affiche à l'écran. L'icône batterie sur l'écran indique l'état des piles : •...
- Page 19 7. PHOTOMÈTRE 7.1. UTILISER CORRECTEMENT UN SACHET DE POUDRE 1. Utilisez un ciseau pour ouvrir le sachet en découpant selon les pointillés. 2. Poussez les bords du sachet pour former un entonnoir. 3. Versez le contenu du sachet. 7.2. PRÉPARATION DU CYLINDRE & DE LA CUVETTE Un mélange correct est très important pour la reproductibilité...
- Page 20 Chaque fois que la cuvette est placée dans le puits, elle doit être sèche à l'extérieur et exempte d'empreintes digitales, d'huile ou de saleté. Essuyez-la soigneusement avec HI731318 ou un chiffon non pelucheux avant de l'insérer. L'agitation de la cuvette peut générer des bulles dans l'échantillon, provoquant des lectures plus élevées.
- Page 21 8. PROCÉDURE DE LA MÉTHODE RÉACTIF NÉCESSAIRE Code Description Quantité HI93746-0 Réactif fer GB 2 sachets KIT DE RÉACTIF HI93746-01 Réactif fer GB - 50 tests Pour les autres accessoires voir la section ACCESSOIRES. PROCÉDURE DE LA MESURE • Sélectionnez la méthode Fer GB en utilisant la procédure décrite dans la section SÉLECTION DE LA MÉTHODE.
- Page 22 • Insérez la cuvette dans le puits et vérifiez l'alignement de l'encoche. • Appuyez sur Zéro. L’afficheur indique “-0.0-” lorsque l’instrument est étalonné et est prêt pour les mesures. • Retirez la cuvette. • Remplissez un autre cylindre de mélange gradué avec l'échantillon jusqu'à...
- Page 23 • Insérez la cuvette dans le puits et vérifiez l'alignement de l'encoche. • Appuyez sur Lire et l’afficheur indiquera un compte à rebours de 30 secondes avant de faire la mesure. Pour passer le minuteur, appuyez deux fois sur Lire. Lorsque le compte à...
- Page 24 Vérifiez que l'échantillon ne contient aucun débris. Contrôlez la préparation de l'échantillon et la procédure de la mesure. Les réglages de la date et de l'heure ont été perdus. Veuillez réinitialiser les valeurs. Si le problème persiste, veuillez contacter le support technique Hanna Instruments.
- Page 25 Le mode Tutoriel a été activé dans le menu Configuration. Appuyez sur Continuer et suivez les indications à l'écran. Le mode Tutoriel peut être désactivé dans le menu Configuration. Une erreur critique s'est produite. Redémarrez l'instrument. Si le problème persiste, veuillez contacter le support technique Hanna Instruments.
- Page 26 Capuchon pour cuvette (4 pcs.) HI740220 Fiole en verre graduée de 25 mL (2 pcs.) HI740229 Cylindre gradué de 100 mL HI93703-50 Solution de nettoyage pour cuvette (230 mL) HI97746-11 Standards CAL Check pour fer GB, un jeu de cuvettes ®...
- Page 27 Lorsque vous expédiez un instrument, assurez-vous qu'il soit correctement emballé pour une éviter une détérioration lors du transport. Hanna Instruments se réserve le droit de modifier la conception, la fabrication ou l'apparence de ses produits sans préavis.
- Page 28 HANNA instruments France Parc d’Activités des Tanneries 1 rue du Tanin - CS 50069 67832 LINGO TANNERIES CEDEX 03 88 76 91 88 - 03 88 76 58 80 info@hannainstruments.fr www.hannainstruments.fr HANNA instruments Belgique Winninglaan 8 BE-9140 Temse ...
