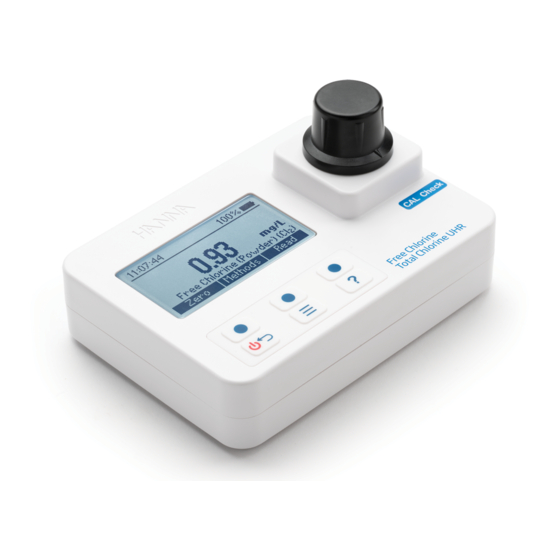

- Page 1 HI97771 Photomètre Chlore libre et Chlore total gamme ultra haute...
- Page 2 à nous envoyer un e-mail à info@hannainstruments.fr ou à visiter notre site internet www.hannainstruments.fr. Tous droits réservés. Toute reproduction totale ou partielle est interdite sans l’autorisation écrite du propriétaire des droits, Hanna Instruments Inc., Woonsocket, Rhode Island, 02895, USA...
- Page 3 1. EXAMEN PRÉLIMINAIRE ................2. MESURES DE SÉCURITÉ ................3. SPÉCIFICATIONS ..................4. ABRÉVIATIONS ................... 5. DESCRIPTION ..................... 5.1. DESCRIPTION GÉNÉRALE ET USAGE PRÉVU ..........5.2. DESCRIPTION FONCTIONNELLE ............. 5.3. PRÉCISION ET JUSTESSE ..............5.4. PRINCIPE DE FONCTIONNEMENT ............5.5. SYSTÈME OPTIQUE ................6.
- Page 4 1. EXAMEN PRÉLIMINAIRE Déballez l'instrument et examinez-le attentivement afin de vous assurez qu'aucun dommage n'a été causé pendant le transport. Si vous constatez une détérioration, contactez Hanna Instruments. Chaque HI97771C est livré avec : • Cuvette (2 pcs.) • Capuchon pour cuvette (2 pcs.) •...
- Page 5 3. SPÉCIFICATIONS Gamme 0,00 à 5,00 mg/L (Cl Chlore libre Résolution 0,01 mg/L (Poudre) & Précision ±0,03 mg/L ±3% de la lecture (Liquide) Méthode Adaptation de la méthode DPD 330.5 Gamme 0 à 500 mg/L (Cl Chlore total Résolution 1 mg/L Gamme ultra Précision ±3 mg/L ±3% de la lecture...
- Page 6 Bonnes pratiques de laboratoire 5. DESCRIPTION 5.1. DESCRIPTION GÉNÉRALE ET USAGE PRÉVU HI97771 est un instrument portable qui bénéficie des années d'expérience de Hanna en tant que fabricant d'instruments analytiques. Il est doté d'un système optique perfectionné qui utilise une diode électroluminescente (DEL) et un filtre d'interférence à...
- Page 7 5.2. DESCRIPTION FONCTIONNELLE 1) Touche ON/OFF 3) Afficheur cristaux liquides (LCD) 5) Marque d'indexation 2) Clavier 4) Puits de mesure 6) Couvercle des piles Description du clavier Le clavier est composé de 3 touches directes et de 3 touches fonctionnelles : Appuyez sur la touche fonctionnelle pour exécuter la fonction affichée au-dessus d'elle sur l'écran LCD.
- Page 8 5.3. PRÉCISION ET JUSTESSE La précision est le degré de précision des mesures répétées les unes par rapport aux autres. La précision est habituellement Précis, juste Précis, pas juste exprimée en écart-type. La Pas précis, juste Pas précis, pas juste justesse est définie comme la proximité...
- Page 9 Diagramme du fonctionnement du système optique Le système de référence interne (détecteur de référence) du photomètre HI97771 compense les dérives dues à des fluctuations de puissance ou à des changements de température ambiante, fournissant une source stable de lumière pour votre mesure du blanc (zéro) et pour la mesure de l’échantillon.
- Page 10 Pour réaliser un CAL Check: 1. Appuyez sur la touche pour entrer dans le menu. Utilisez les touches pour sélectionner CAL Check / Étalonnage et appuyez sur Sélect. Le message “Non disponible“ ou la date/heure et le statut du dernier CAL Check seront affichés à l'écran.
- Page 11 - “HORS SPÉCIFICATION“ et la touche Étalonnage est disponible : La valeur mesurée et proche de la valeur attendue. Pour actualiser l'étalonnage utilisateur appuyez sur Étalonner. Appuyez sur Accepter pour confirmer ou Annuler pour revenir à l'écran précédent. - "HORS SPÉCIFICATION“: Un étalonnage utilisateur n'est pas autorisé, la valeur mesurée se trouve en dehors de la fenêtre de tolérance.
- Page 12 Utilisez les touches pour mettre en surbrillance un enregistrement et appuyez sur Info pour visualiser les informations complémentaires. Depuis cet écran les touches Suivant et Précédent peuvent être utilisées pour visualiser les autres enregistrements. Utiliser la touche Supp. pour effacer une donnée. Après avoir appuyé sur Supp. un écran vous demandant la confirmation est affiché.Appuyez sur Non ou sur la touche pour revenir à...
- Page 13 Date / Time Appuyez sur la touche Modifier pour changer la date/ heure. Appuyez sur les touches pour mettre en surbrillance la valeur à modifier (année, mois, jour, heure, minute ou seconde). Appuyez sur Modifier pour modifier la valeur en surbrillance. Utilisez les touches pour ...
- Page 14 Option : Activer ou Désactiver Lorsqu’activé, un bip court est émis chaque fois qu’une touche est enfoncée. Un long signal sonore retentit lorsque la touche enfoncée n’est pas active ou qu’une erreur est détectée. Appuyez sur la touche fonctionnelle pour activer/ désactiver le signal sonore.
- Page 15 6.6. AIDE CONTEXTUEL HI97771 dispose d'un mode aide contextuel interactif qui assiste l'utilisateur à n'importe quel moment. Pour accéder à l'écran d'aide appuyez sur la touche L'instrument affiche des informations additionnelles en relation avec l'écran actuel. Pour lire toutes les informations disponibles, faites défiler le texte en utilisant les touches ...
- Page 16 7. PHOTOMÈTRE 7.1. SÉLECTION DE LA MÉTHODE Appuyez sur Méthodes en mode mesure pour accéder à la liste des méthodes. Utilisez les touches pour mettre en surbrillance la méthode souhaitée puis appuyez sur Sélect. La méthode sélectionnée sera sauvegardée lorsque l'instrument est éteint. 7.2.
- Page 17 (a) Inversez la cuvette quelques fois ou pendant une durée déterminée : maintenez la cuvette en position verticale. Retournez la cuvette à l'envers et attendez que toute la solution s'écoule vers le bouchon, puis remettez la cuvette à la verticale et attendez que toute la solution s'écoule vers le fond de la cuvette.
- Page 18 8. PROCÉDURE DE LA MÉTHODE 8.1. CHLORE LIBRE (RÉACTIF POUDRE) RÉACTIFS NÉCESSAIRES Code Description Quantité HI93701-0 Réactif chlore libre 1 sachet KITS DE RÉACTIFS HI93701-01 Réactif chlore libre - 100 tests HI93701-03 Réactif chlore libre - 300 tests Pour les autres accessoires voir en page 25. PROCÉDURE DE LA MESURE •...
- Page 19 • Retirez la cuvette. • Ajoutez le contenu d’un sachet de réactif chlore libre HI93701-0. Replacez le capuchon en plastique et agitez doucement pendant 20 secondes. • Insérez la cuvette dans le puits et vérifiez l'alignement de l'encoche. • Appuyez sur la touche Mesure et l’afficheur indiquera un compte à rebours d'une minute avant de faire la mesure.
- Page 20 8.2. CHLORE LIBRE (RÉACTIF LIQUIDE) RÉACTIFS NÉCESSAIRES Code Description Quantité HI93701A-F Réactif A chlore libre 3 gouttes HI93701B-F Réactif B chlore libre 3 gouttes KIT DE RÉACTIFS HI93701-F Réactifs chlore libre - 300 tests Pour les autres accessoires voir en page 26. MEASUREMENT PROCEDURE •...
- Page 21 • Remuez doucement pour mélanger. • Ajoutez 10 mL d'échantillon (jusqu'à la marque). Remettez le bouchon en plastique et le capuchon 10 mL en place. Agitez doucement pour mélanger. • Placez la cuvette dans le puits et vérifiez l'alignement de l'encoche.
- Page 22 8.3. CHLORE TOTAL GAMME ULTRA HAUTE RÉACTIFS NÉCESSAIRES Code Description Quantité HI95771A-0 Réactif A chlore total GUH 1 sachet HI95771B-0 Réactif B chlore total GUH 1 sachet KITS DE RÉACTIFS HI95771-01 Réactif chlore total GUH - 100 tests HI95771-03 Réactif chlore total GUH - 300 tests Pour les autres accessoires voir en page 25.
- Page 23 • Ajoutez le contenu d’un sachet de réactif A chlore total GUH HI95771A-0 un sachet de réactif B chlore total GUH HI95771B-0. Replacez le capuchon en plastique. Agitez doucement pendant 20 secondes. • Appuyez sur la touche Mesure et l’afficheur indiquera un compte à...
- Page 24 9. DESCRIPTION DES ERREURS L’instrument affiche des messages d’avertissement clairs lorsque des conditions d’erreur apparaissent et lorsque les valeurs mesurées sont en dehors de la plage attendue. Ces messages sont décrits ci-dessous. Pas de lumière : La source de lumière ne fonctionne pas correctement.
- Page 25 Cuvettes en verre (4 pcs.) HI731336N Capuchon pour cuvette (4 pcs.) HI97701-11 Standards CAL Check pour chlore libre et total (poudre et liquide) ® HI97771-11 Standards CAL Check pour chlore total GUH ® HI93703-50 Solution de nettoyage pour cuvette (230 mL)
- Page 26 Lorsque vous expédiez un instrument, assurez-vous qu'il soit correctement emballé pour une éviter une détérioration lors du transport. Hanna Instruments se réserve le droit de modifier la conception, la fabrication ou l'apparence de ses produits sans préavis.
- Page 27 HANNA Instruments France Parc d’Activités des Tanneries 1, rue du Tanin - BP 133 67 833 Tanneries Cedex Tél : 03 88 76 91 88 Fax. : 03 88 76 58 80 E-mail : info@hannainstruments.fr NOT97771 10/18-1...
