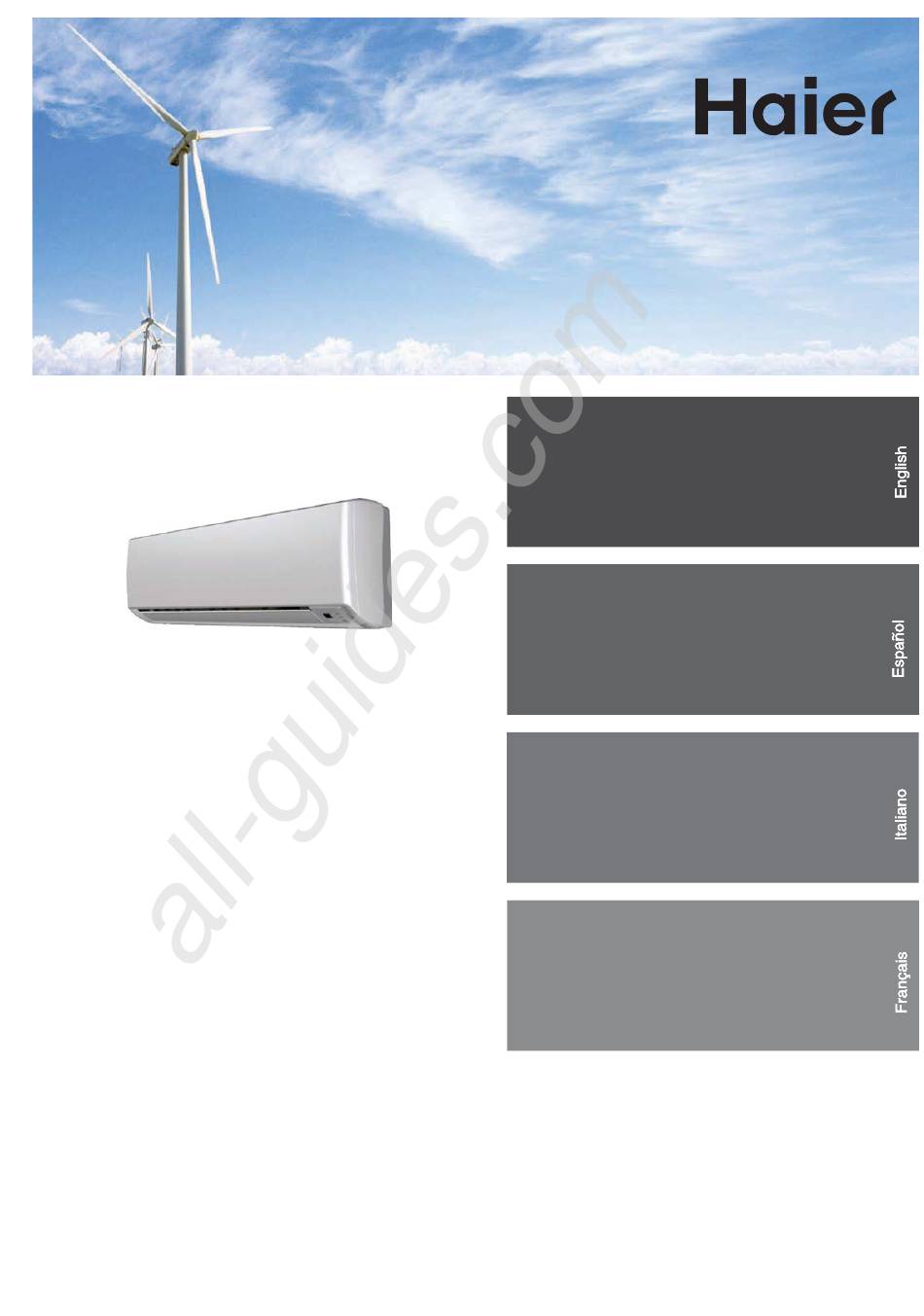

SPLIT TYPE ROOM AIR CONDITIONER
OPERATION MANUAL
Indoor unit:
HSM18HEK03/R2(DB)
HSM24HEK03/R2(DB)
Outdoor unit:
HUM18HB03/R2(DB)
HUM24HA03/R2(DB)
●
Please read this operation manual before using the air conditioner.
Keep this operation manual for future reference.
NO.0010526917
All manuals and user guides at all-guides.com
Contents
....................................................1
CAUTIONS
....................................................
PARTS AND FUNCTIONS
................................................................3
OPERATION
......................................................................6
MAINTENANCE
.......................................................... 7
TROUBLE SHOOTING
Índice
.................................................... 1
PRECAUCIONES
COMPONENTES Y FUNCIONES
................................................................ 10
FUNCIONAMIENTO
...................................................................... 13
MANTENIMIENTO
RESOLUCIÓN DE PROBLEMAS
Contenuti
.................................................... 1
AVVERTENZE
.................................................................... 16
PARTI E FUNZIONI
................................................................ 17
FUNZIONAMENTO
...................................................................... 20
MANUTENZIONE
RISOLUZIONE DEI PROBLEMI
Table des matières
.................................................... 1
AVERTISSEMENTS
.................................................................... 23
PIÈCES ET FONCTIONS
................................................................ 24
OPÉRATION
...................................................................... 27
MAINTENANCE
.......................................................... 28
DÉPANNAGE
2
.................................................................... 9
.......................................................... 14
.......................................................... 21
