Page 1 2009 GUIDE D’INSTALLATION ET VERIFICATION GAMME DOMESTIQUE SEMI-INDUSTRIELLE ET RECUPERATEUR ENTHALPIQUE Service...
Page 2 à titre d’information générale ne prétendent pas être une recommandation légale ou une interpretation définitive de la loi. Ni PANASONIC ESPAÑA, S.A. ni ses employés, ni ses collaborateurs ne pourront être tenus pour responsable d’un quelconque dommage qui pourraient être la...
Page 3 Contenu Guide Technique Page d’Installation 1 - Matériels Clima 2009 1.1 - Codification Produits Panasonic Clima Domestique et Semi Industriel 1.2 - Introduction Gamme Domestique 2009 1.2.2 – Unités Split mural domestique série JKE 1.3 - Introduction Gamme Semi-Industrielle FS 2009 2 - Gamme Domestique 2009 Installation et Vérifications...
Page 4 - Installation unité intérieure Console / plafonnier - Installation unité intérieure Console Seule - Connexion Frigorifique unité intérieure - Interconnexion électrique unité intérieure 2.4.4 – Installation de l’unité extérieure - Montage de l’unité extérieure - Connexion frigorifique de l’unité extérieure - Connexion électrique sur l’unité...
Page 5 Sommaire Guide Technique d’ Installation 3 - Gamme Semi Industrielle 2009 Installation et Vérifications 3.1 - Description Appareils Gamme Semi Industrielle FS 3.1.2 – Télécommande - Télécommande filaire : CZ-RD513C - Télécommande Infra rouge: CZ-RL513B (Cassette), CZ- RL513T (Console Plafonnier) 3.2 –...
Page 6 3.4 - Réglages Système 3.4.1 – Réglages Optionnels depuis la télécommande 3.4.2 - Exemples de changement Paramètres Réglages Optionnels 3.4.3 - Réglages Basiques - Changement pression statique (Gainables B. silhouette) - Réglage Canal transmission Télécommande infra rouges - Fonctions du bouton AUTO du récepteur Infra rouge - Control Marche / Arrêt depuis Dispositifs Externes 3.5 - Fonctionnement de Test: “TEST RUN”...
Page 7 Sommaire Guide Technique d’ Installation Appareils Clima 2009 Codification Produits Panasonic Clima Domestique et Semi Industriel Introduction Gamme Domestique 2009 Introduction Gamme Semi-Industrielle FS 2009...
Page 8 1.1 - Codification Produits Panasonic Clima Domestique et Semi Industriel 2008 2009 Modèle / Produit Type Unité Intérieure Type Unité Extérieure Série / Connexion Unité intérieure exclusive pour 2 , 3 Nombre d’unités intérieures Multi ou 4 (Systèmes Multi) Classification...
Page 9 B1 & 2 Cassette Plafonnier 1 ou 2 voies Unité Extérieure CU-: Unité pour intérieures type T, Unité pour intérieures type K B1, B2, B4, D2 et D3. Marque (anciennes) Panasonic National Destinations (nouvelles) Philipines Hong Kong Philipines Amérique latine...
Page 10 1.2.1 – Relation unités Gamme Domestique 2009 GAMME DOMESTIQUE: 1X1 Split Mural Inverter+ Blanc Split Mural Inverter+ Argent Split Mural Inverter Standard CS-E7JKEW / CU-E7JKE CS-XE7JKEW / CU-E7JKE CS-RE9JKE / CU-RE9JKE CS-E9JKEW / CU-E9JKE CS-XE9JKEW / CU-E9JKE CS-RE12JKE / CU-RE12JKE...
Page 11 Sommaire Guide Technique d’ Installation GAMME DOMESTIQUE: INVERTER FREE MULTI Unités Extérieures 2x1: 2 Unités Intérieures 3x1: 3 Unités Intérieures 4x1: 4 Unités Intérieures CU-2E15GBE-1 CU-3E18JBE CU-4E23JBE CU-2E18CBPGW CU-3E23CBPG CU-4E27CBPG...
Page 12 1.2.2 – Unités Split mural domestique série JKE JKE - ETHEREA SPLIT INVERTER+ ARGENTE JKE - ETHEREA SPLIT INVERTER+ BLANC JKE - SPLIT RE INVERTER STANDARD...
Page 13 Sommaire Guide Technique d’ Installation 1.3 - Introduction Gamme Semi-Industrielle FS 2009 GAMME SEMI INDUSTRIELLE: FLEXI SYSTEM Unités Intérieures Cassette Gainable basse Gainable haute pression pression CS-F14DB4E5 (*) CS-F14DD3E5 (*) CS-F24DD2E5 CS-F18DB4E5 (*) CS-F18DD3E5 (*) CS-F28DD2E5 CS-F24DB4E5 CS-F24DD3E5 CS-F34DD2E5 CS-F28DB4E5 CS-F28DD3E5 CS-F43DD2E5 CS-F34DB4E5...
Page 14 GAMME SEMI INDUSTRIELLE: FLEXI SYSTEM Unités Extérieures Pompe à chaleur Inverter+ Inverter CU-B14DBE5 CU-L24DBE5 CU-YL24HBE5 CU-B18DBE5 CU-L28DBE5 CU-YL28HBE5 CU-B24DBE5 CU-L34DBE5 CU-YL34HBE5 CU-B28DBE5 CU-L34DBE8 CU-YL43HBE5 CU-B28DBE8 CU-L43DBE5 CU-B34DBE5 CU-L43DBE8 CU-B34DBE8 CU-L50DBE8 CU-B43DBE8 CU-B50DBE8...
Page 15 Gamme Domestique 2009 Installation et Vérifications Gamme Domestique 2009 Installation et Vérifications Table de caractéristiques techniques Description matériel Split Mural JKE Fonctionnement unités Gamme Domestique Installation unités Gamme Domestique Réglage du système Fonctionnement en test: “TEST RUN” Autodiagnostique des pannes...
Page 16 Gamme Domestique 2009 Installation et Vérifications 2.1 - Table de Caractéristiques Techniques Gamme Domestique 2009 GAMME ETHEREA SPLIT INVERTER+ ARGENTE-E / BLANC-XE UNITE INTERIEURE UNITE EXTERIEURE CAPACITE kCal/ 1.760 2.150 3.010 3.610 4.300 5.420 5.850 6.580 FRIGO. CAPACITE 2,50 2,50 3,50 4,20 5,00...
Page 17 Gamme Domestique 2009 Installation et Vérifications GAMME SPLIT RE.STANDARD ETHEREA SPLIT INV+ -3 UNITE INTERIEURE UNITE EXTERIEURE CAPACITE kCal/ 2.150 3.010 3.610 4.300 5.850 1.760 2.150 3.010 FRIGO. CAPACITE 2,50 3,50 4,20 5,00 6,80 2,05 2,50 3,50 FRIGO. Débit Max INT 1.104 Débit Max EXT 1.734...
Page 18 Gamme Domestique 2009 Installation et Vérifications GAMME SPLIT INV LOW TEMP CONSOLE UNITE INTERIEURE UNITE EXTERIEURE CAPACITE kCal/ 2.240 3.010 3.780 4.560 5.420 2.150 3.010 3.780 FRIGO. CAPACITE 2,60 3,50 4,40 5,30 6,30 2,50 3,50 5,00 FRIGO. Débit Max INT Débit EXT 1.788 1.860...
Page 19 Gamme Domestique 2009 Installation et Vérifications GAMME CASSETTE 60x60 4 VOIES GAINABLES BASSE SILHOUETTE UNITE INTERIEURE UNITE EXTERIEURE CAPACITE kCal/ 2.150 3.530 4.130 5.070 2.150 3.530 4.390 FRIGO. CAPACITE 2,50 4,10 4,80 5,90 2,50 4,10 5,10 FRIGO. Débit Max INT Débit EXT 1.728 2.808...
Page 20 Gamme Domestique 2009 Installation et Vérifications GAMME CONSOLE / PLAFONNIER UNITE INTERIEURE UNITE EXTERIEURE CAPACITE kCal/h 3.570 4.300 4.990 FRIGO. CAPACITE 4,15 5,00 5,80 FRIGO. Débit Max INT Débit EXT 2.910 2.400 2.568 Intensité Nominale Puissance 1,29 1,66 1,93 Totale CAPACITE kCal/h 4.450...
Page 21 Gamme Domestique 2009 Installation et Vérifications 2.2 - Description Appareil Split Mural série JKE 2.2.1 - UNITE INTERIEURE BOUTON AUTO ON / OFF - Control Marche / arrêt: Permet de mettre en marche l’unité en mode Auto ou l’arrêter sans avoir besoin de la télécommande. - Opération Froid Forcé: Met en marche l’unité...
Page 22 Gamme Domestique 2009 Installation et Vérifications La disponibilité de chacune de ces Leds varie en fonction des prestations de l’appareil. En plus d’indiquer que la fonction correspondante est active, certaines Leds sont aussi utilisées pour signaler des informations additionnelles: • POWER Led clignote: L’unité se trouve en préchauffage (mode Chauffage), fait un dégivrage (mode Chauffage), ou en pré...
Page 23 Gamme Domestique 2009 Installation et Vérifications 2.2 2 – Télécommande Infra rouge ECRAN LCD TOUCHE e-ion: OFF/ ON: Fonction Purificateur d’air Marche / arrêt de l’unité MODE (MODE OPERATION) PATROL: AUTO – Mode Automatique Capteur de Qualité d’air COOLING – Mode Froid HEATING –...
Page 24 Gamme Domestique 2009 Installation et Vérifications 2.2.3 – UNITE EXTERIEURE Aspiration d’air (Arrière) Aspiration d’air (Coté) Refoulement d’air - Technologie Inverter Grande Marge de puissance de sortie. Economie Energétique. Démarrage rapide en chauffage / Climatisation. Meilleure précision sur le control de température. - Protection du milieu Ambiant: Utilise le réfrigérant R410A sans substances préjudiciable pour la couche d’ozone.
Page 25 Gamme Domestique 2009 Installation et Vérifications 2.3 – Fonctionnement des unités Gamme domestique Pour découvrir le fonctionnement des unités nous devons différencier les concepts suivants: - Mode d’Opération: Indique le mode de travail de l’unité. Nous nous référons aux modes froid, chaud, ventilation, Déshumidification et Auto. - Fonctions: Indique toutes les prestations disponibles additionnelles au mode d’opération.
Page 26 Gamme Domestique 2009 Installation et Vérifications Se désactive Dans les conditions suivantes: Nous appuyons à Nouveau sur le bouton Quiet. Si nous activons la fonction Powerfull. Nous arrêtons l’unité avec le bouton ON/OFF. S’arrête avec la fonction Timer Off. 2.3.3 - Fonction POWERFUL Avec cette fonction, on atteint la température de consigne plus rapidement.
Page 27 Gamme Domestique 2009 Installation et Vérifications En appuyant sur le bouton e-ion, cette fonction s’active: si l’unité se trouvait dans un certain mode de fonctionnement (froid, chaud, ventilation,…), cette fonction s’activera sans altérer le mode de fonctionnement dans lequel elle se trouvait. Si l’unité...
Page 28 Gamme Domestique 2009 Installation et Vérifications 2.3.6 - Fonction BRISE RELAXANTE (seulement les unités RE9 et 12 HKE) En mode froid et déshumidification douce quand on sélectionne la position automatique du volet horizontal (air swing) on active automatiquement la fonction brise relaxante.
Page 29 Gamme Domestique 2009 Installation et Vérifications 2.4 - Installation de l’unité domestique 2.4.1 - Sélectionner le meilleur emplacement UNITE INTERIEURE • Ne pas installer dans des ambiances avec d’excessives concentrations de vapeur d’huile dans l’air, comme des cuisines, ateliers, etc. •...
Page 30 Ø tube Pré Deniv. Long. Charge charge max. max. add. CU: Extérieure Liquide Intérieure SPLIT MURAL INVERTER BLANC - E CS-E7JKEW CU-E7JKE 1/4” 3/8” 7,5 m 15 m 15 m 20 g/m CS-E9JKEW CU-E9JKE 1/4” 3/8” 7,5 m 15 m...
Page 31 Gamme Domestique 2009 Installation et Vérifications Unités Ø tube Pré Deniv. Long. Charge charge max. max. Add. CU: Extérieure Liquide Intérieure SPLIT MURAL INVERTER -15ºC / BASSE TEMPERATURES CS-E9HKEA CU-E9HKEA 1/4” 3/8” 7,5 m 15 m 20 g/m CS-E12HKEA CU-E12HKEA 1/4”...
Page 32 Gamme Domestique 2009 Installation et Vérifications 2.4.2.2- Schémas d’installation unités domestique 1x1 Espace minimum pour l’evacuation de air ut.ext.: • Modèles split: 100cm • Multi-split: 100cm...
Page 33 Unités intérieures 1x1 compatibles avec les extérieurs Free Multi Inverter: Ø connexion Adaptateur sur tube Unité Intérieure de gaz Type Modèle Unité Intérieure Liquide CZ-MA1P CS-E7JKEW / CS-XE7JKEW 1/4” 3/8” CS-E9JKEW / CS-XE9JKEW 1/4” 3/8” SPLIT CS-E12JKEW / CS-XE12JKEW 1/4”...
Page 34 Gamme Domestique 2009 Installation et Vérifications Unités extérieures Free Multi Inverter: Ø connexion unité Pré Denivelé Long Charge Modèle extérieure charge max. max. add. Liquide une: 20 m CU-2E15GBE-1 1/4” 3/8” 20 m 10 m tout le total: 30 m 20 g/m total système...
Page 35 Gamme Domestique 2009 Installation et Vérifications 2.4.2.4 - Combinaisons d’unités intérieures / extérieur Free Multi Inverter Les unités extérieures Multi Split Inverter– Free Multi, permettent une grande possibilité de combinaisons. Il faut juste respecter un minimum et un maximum de capacité...
Page 36 Gamme Domestique 2009 Installation et Vérifications 2.4.2.5 - Schéma installation unités Free Multi Inverter Systèmes 2x1 Monophasé 230V, 50Hz 4 x 1,5 Unité B Magnetothermiq. 20 A Denivel. maximo entre unité exterieur 3 x 2,5 Unité A et unités interieures: 10 m Unité...
Page 37 Gamme Domestique 2009 Installation et Vérifications 2.4.2.6 - Schéma d’installation unités Free Multi Inverter Systèmes 3x1 4 x 1,5 mm Unité C Monophasé 230V, 50Hz Unité B Dénivelé maximum entre Disjoncteur unité extérieure 20 A et unités intérieures: 15 m Unité...
Page 38 Gamme Domestique 2009 Installation et Vérifications 2.4.2.7 - Schéma d’installation unités Free Multi Inverter Systèmes 4x1 4 x 1,5 mm Unité D Unité C Monophasé 230V, 50Hz Unité B Dénivelé maximum entre unité extérieure 4 x 1,5 mm Disjoncteur et unités intérieures: 15 m 20 A 3 x 2,5 mm...
Page 39 Gamme Domestique 2009 Installation et Vérifications 2.4.3 - Installation unité intérieure 2.4.3.1 - Installation Split mural, Platine de fixation et orifice pour tubes Le mur où vous allez installer l’unité intérieure, doit être suffisamment fort et solide pour éviter les vibrations. Pour la fixation murale les unités disposent d’une platine métallique qui devra être visée fermement et où...
Page 40 Gamme Domestique 2009 Installation et Vérifications L’installation de cette platine de fixation au mur nécessite les recommandations suivantes. Toutes les valeurs référencées correspondent aux tables de distances présentées sur la page antérieure: 1. Distances séparation: a- La séparation depuis le centre de l’unité jusqu’au mur le plus proche, pour les deux cotés, doit être au minimum supérieure à...
Page 41 Gamme Domestique 2009 Installation et Vérifications Une méthode pratique pour définir l’intersection consiste à utiliser du scotch pour prolonger une des lignes (par exemple l’horizontale). c- Réaliser l’orifice légèrement incliné pour faciliter l’écoulement. d- Après avoir passé les tubes et les câbles le trou doit être rebouché avec du mastic ou du silicone.
Page 42 Gamme Domestique 2009 Installation et Vérifications - Plier soigneusement les tubes et les mettre en position pour la connexion. En pliant les tubes maintenir les supports de l’emballage pour éviter d’endommager la zone d’aspiration. - Placer les tubes par le trou de sortie vers l’extérieur. - Placer l’unité...
Page 43 Gamme Domestique 2009 Installation et Vérifications 2.4.3.3. - Installation unité intérieure de type Cassette 1. Les unités cassette sont positionnées dans les faux plafonds. Celles-ci doivent avoir une espace nécessaire pour contenir l’unité et pour pouvoir réaliser les travaux de maintenance et de service. 2.
Page 44 Gamme Domestique 2009 Installation et Vérifications 2.4.3.5 - Installation unité intérieure de type Consol / plafonnier 1. Comme son nom l’indique, ces unités peuvent être installées soit au plafond soit au mur et proche du sol. Dans le cas d’une installation en plafonds, assurez-vous que celui ci supporte le poids.
Page 45 Gamme Domestique 2009 Installation et Vérifications 2.4.3.6 - Installation unité intérieure type Console Les unités console doivent être installées au mur, placées sur la partie inférieure pour pouvoir réaliser une meilleur distribution d’air principalement en mode chauffage. La disposition pourra être réalisée: Fixer directement au sol.
Page 46 Gamme Domestique 2009 Installation et Vérifications Console : connexion circuit frigorifique Pour connecter correctement les tuyaux de l’installation à l’unité intérieure voir paragraphe correspondant : “Connexion Frigorifique unité intérieure”. L’accès aux tuyaux se réalise par la partie inférieure de l’unité, permettant l’entrée par chacun des deux cotés.
Page 47 Gamme Domestique 2009 Installation et Vérifications Une fois le tuyau d’écoulement connecté vous devez effectuer les vérifications de fonctionnement en mettant de l’eau directement dans le bac à condensat pour s’assurer qu’elle s’écoule correctement.
Page 48 Gamme Domestique 2009 Installation et Vérifications Console : configuration refoulement d’air Le refoulement d’air inférieur peut être annulé (recommandé en mode froid) ou activé (recommandé en mode Chauffage) à l’aide d’un interrupteur installé sur la partie intérieure de l’unité. On y accède en retirant la grille frontale.
Page 49 Gamme Domestique 2009 Installation et Vérifications 2.4.3.7 - Connexion Frigorifique unité intérieure Pour une connexion correcte des tuyauteries à l’unité intérieure suivre les instructions suivantes : 1- Couper et dudgeonner les tuyaux. - Vérifier le point de connexion des tuyaux pour régler la distance.
Page 50 Pour l’interconnexion on doit utiliser un câble avec un nombre de fils et une section comme l’indique la table suivante: Type de Type Modèle Câble CS-E7JKEW, CS-XE7JKEW, CS-E7JKEW-3, CS-E9JKEW, CS-XE9JKEW, CS-E9JKEW-3, CS-E9HKEA, CS-RE9JKE, CS-E12JKEW, 4 x 1,5 CS-XE12JKEW, CS-E12JKEW-3, CS-E12HKEA, Split...
Page 51 Gamme Domestique 2009 Installation et Vérifications 3- Le fil pour la prise de terre doit être plus long que les autres et se connecter comme le montre les figures ci-dessous: La connexion du câble de terre doit être faite seulement sur la vis prévue à cet effet. 4- Les modèles CS-RE_JKE possèdent l’alimentation sur l’unité...
Page 52 Gamme Domestique 2009 Installation et Vérifications 2.4.4 - Installation de l’unité extérieure 2.4.4.1 - Montage de l’unité extérieure Fixer l’unité en position horizontale sur un support de sol ou des équerres murales en employant des sillent blocks isolants, des vis et écrous de 10 mm Respecter les espaces d’installation indiqués dans le diagramme du paragraphe “3.1.2.2.
Page 53 Gamme Domestique 2009 Installation et Vérifications Modèle Vue de dessus (mm) (mm) (mm) (mm) CU-E10HBEA 18.5 CU-E15HBEA 612.5 18.5 CU-E18HBEA 612.5 18.5 CU-E21HBEA 612.5 18.5 CU-E9GFE-1 18.5 CU-E12GFE-1 18.5 CU-E18GFE-1 612.5 18.5 CU-2E15GBE-1 18.5 CU-2E18CBPGW 18.5 CU-3E18JBE CU-3E23CBPG CU-4E27CBPG...
Page 54 Gamme Domestique 2009 Installation et Vérifications 2.4.4.2 - Connexion frigorifique de l’unité extérieure De même que pour l’unité intérieure, pour une installation correcte des tuyauteries à l’unité extérieure suivre les instructions suivantes: 1- Couper et dudgeonner les tuyaux. - Vérifier le point de connexion des tuyaux pour régler la distance.
Page 55 Gamme Domestique 2009 Installation et Vérifications 2.4.4.3 - Connexions électriques sur l’unité extérieure - Connecter le câble d’interconnexion de l’unité extérieure selon les indications suivantes 1. Pour l’interconnexion on doit utiliser un câble avec un nombre de fils et une section telle que défini sur la table des unités intérieures du chapitre “3.1.5.
Page 56 Gamme Domestique 2009 Installation et Vérifications Disjoncteur Section minimum Modèle Tension d’alimentation CU-E7JKE 230 V 50Hz 3 x 2.5 mm CU-E7HKE-3 CU-E9JKE CU-E9JKE-3 230 V 50Hz 3 x 2.5 mm CU-E9HJKEA CU-RE9JKE 230 V 50Hz 3 x 2.5 mm CU-E12JKE 230 V 50Hz 3 x 2.5 mm CU-E12JKE-3...
Page 57 Gamme Domestique 2009 Installation et Vérifications Disjoncteur Section minimum Modèle Tension d’alimentation CU-E10HBEA 230 V 50Hz 3 x 2.5 mm CU-E15HBEA 230 V 50Hz 3 x 2.5 mm CU-E15DBE 230 V 50Hz 3 x 2.5 mm CU-E18HBEA 230 V 50Hz 3 x 2.5 mm CU-E18DBE 230 V 50Hz...
Page 58 Gamme Domestique 2009 Installation et Vérifications 2.5 - Réglage du système 2.5.1 - Réglage de la télécommande 2.5.1.1 – Changement canal de transmission Télécommande Infra rouge Quand on installe 2 ou plusieurs unités intérieures dans la même pièce, il est possible de programmer jusqu’à...
Page 59 Gamme Domestique 2009 Installation et Vérifications Ouvert Ponté - Une fois la télécommande remontée, avec un objet pointu appuyé sur le bouton SET durant 10 secondes. Il apparaît sur l’écran le canal de transmission (A, B, C, D,) - Appuyer sur le bouton TIMER SET pour confirmer sur TIMER l’unité...
Page 60 Gamme Domestique 2009 Installation et Vérifications Méthode 3: Changement de canal unités CS-E_GFE, CS-E_DB4EW, CS-E_HB4EAW, CS-E21JB4E, CS-E_DTEW, CS-E_DD3EW, CS-E_HD3EAW et CS-ME10DD3EG - Sélectionner en premier le canal de fonctionnement sur la télécommande. Pour cela couper ou ajouter les ponts en J-A et J-B sur le circuit imprimé de la télécommande comme l’indique la figure et le tableau suivants: Télécommande Canal...
Page 61 Gamme Domestique 2009 Installation et Vérifications 2.5.1.2 - Changement paramètres de configuration de télécommande: CS-E_JKE, CS-XE_JKE et CS-E_HKEA Les paramètres suivant peuvent être modifié depuis la télécommande. Paramètre Configuration Méthode L’intensité des LEDs peut être Appuyer sur TIMER▲ Séries modèle diminuée ou augmenter durant 5 secondes.
Page 62 Gamme Domestique 2009 Installation et Vérifications Paramètre Configuration Méthode Réglage sensibilité du Capteur 1-> Appuyer sur SET durant Séries modèle d’air sain Patrol < 10secondes. E_JKE et E_HKE L’écran change et montre le niveau de sensibilité actuel Niveau Sensibilité Basse Moyen (d’origine) Haute Sensor Patrol...
Page 63 Gamme Domestique 2009 Installation et Vérifications 2.4.2 - Réglages depuis l’unité Intérieure: Fonctions du bouton AUTO Le bouton AUTO du panneau frontal permet de réaliser les opérations suivantes. 1 - Fonctionnement en mode automatique En appuyant sur le bouton AUTO (moins de 5 secondes) le fonctionnement en mode automatique de l’unité...
Page 64 Gamme Domestique 2009 Installation et Vérifications 3 – Various Setting Mode: Changement de canal de transmission de la télécommande Depuis ce menu on peut changer le canal de transmission entre les 4 fréquences de transmission disponible. Etape 1 - Avant d’accéder à l’unité Intérieure on doit configurer le nouveau canal sur la télécommande.
Page 65 Gamme Domestique 2009 Installation et Vérifications...
Page 66 Gamme Domestique 2009 Installation et Vérifications 2.6 - Fonctionnement en Test: “TEST RUN” Durant la recherche de pannes et la maintenance, il est nécessaire de faire fonctionner le compresseur à fréquence fixe pour pouvoir vérifier correctement le fonctionnement de l’unité. Pour ceci il est nécessaire de faire fonctionner l’unité en mode TEST RUN 2.6.1 - Test Run depuis l’unité...
Page 67 Gamme Domestique 2009 Installation et Vérifications Dans n’importe quel Test Run climatisation ou chauffage en appuyant de nouveau sur le bouton AUTO l’unité s’arrête. 2.6.2 - Test Run depuis l’unité Extérieure Test Run Climatisation Court-circuiter le terminal (CN-S) sur la plaque électronique de l’unité extérieure. L’unité...
Page 68 Gamme Domestique 2009 Installation et Vérifications 2.6.3 - Diagnostique de Fonctionnement Vérification préalables Avant de diagnostiquer des problèmes dans le circuit frigorifique, il est nécessaire de vérifier qu’il n’y a pas de problèmes électriques, comme par exemple, court-circuit, panne de compresseur, du ventilateur, alimentation insuffisante, etc... Les pressions du réfrigérant R410A et températures de refoulement d’air de l’unité...
Page 69 Gamme Domestique 2009 Installation et Vérifications Procédure de Vérification En fonction des données de pression et consommation électrique mesurés on peut en tirer les conclusions suivantes:...
Page 70 Gamme Domestique 2009 Installation et Vérifications Relation entre conditions de l’appareil, pression et consommation électrique Conditions de l’appareil Climatisation Chauffage Pression Pression Pression Conso Pression Conso de gaz électrique de gaz électrique liquide liquide Diagnostique Manque de réfrigérant. Chercher les possibles fuites. Obstruction d’un capillaire ou filtre Impuretés, humidité...
Page 71 Gamme Domestique 2009 Installation et Vérifications 2.7 - Autodiagnostique de Pannes 2.7 - Fonction Autodiagnostique Quand on détecte un défaut le fonctionnement s’arrête et la LED Timer clignote. La panne peut être déterminée à l’aide du mode d’auto diagnostique de pannes décrit ci dessous: Appuyer bouton “CHECK”...
Page 72 Gamme Domestique 2009 Installation et Vérifications Effacement des Codes d’erreur en mémoire Pour effacer la mémoire des erreurs, faites comme ci-dessous: -1º Avec l’unité en marche appuyer sur le bouton AUTO de l’unité intérieure durant 5 secondes (cela émet un “bip”) et l’unité fonctionnera en mode test run climatisation. -2º...
Page 73 Gamme Domestique 2009 Installation et Vérifications 2.7.2 - Table de Codes d’Autodiagnostique Mode Méthode Code Cause Vérifications urgence Diagnostique Opération Aucune anormalité Normale Erreur de · Câble d’interconnexion 1 min. après la Seulement communication entre · Circuit imprimé connexion ventilation les unités intérieur/extérieur Erreur de capacité...
Page 74 Gamme Domestique 2009 Installation et Vérifications Mode Méthode Code Cause Vérifications urgence Diagnostique Défaut de la sonde de Continuellement · Sonde de température température de Oui (**) durant 5 sec. défectueuse ou déconnectée l’échangeur extérieur Défaut de la de température de Continuellement ·...
Page 75 Gamme Domestique 2009 Installation et Vérifications Mode Méthode Code Cause Vérifications urgence Diagnostique Blocage anormal de l’AC 2 fois AC Robot Robot consécutives Défaut du capteur de fin Circuit imprimé de course intérieur · Sonde de gaz Défaut de la sonde de Continuellement défectueuse ou durant 6h.
Page 76 Gamme Domestique 2009 Installation et Vérifications Mode Méthode Code Cause Vérifications urgence Diagnostique · Excès de réfrigérant Protection de · Mauvaise surchauffe dissipation de la du module de chaleur transistors · Module transistors de puissance. Protection de · Manque de Se produit 4 fois surchauffe du réfrigérant...
Page 77 Gamme Domestique 2009 Installation et Vérifications 2.7.3 - Table des codes d’Autodiagnostique sur Système Muti Inverter 3x1 et 4x1 depuis la platine de LEDS Sur les unités CU-3EXX et CU-4EXX on dispose d’une platine de service, qui nous permet entre autres fonctions de pouvoir identifier le code d’erreur quand l’alarme est activée, à...
Page 78 Gamme Domestique 2009 Installation et Vérifications...
Page 79 Gamme Semi Industriellle 2009 Installation et Vérifications Gamme Semi Industrielle 2009 Installation et Vérifications Description appareils gamme Semi Industrielle Fonctions utilisateur Installation Réglages du Système Fonctionnement en TEST: “TEST RUN” Autodiagnostique de Pannes...
Page 80 Gamme Semi Industrielle 2009 Installation et Vérifications 3.1 - Description appareils Gamme Semi Industrielle FS 3.1.2 - Télécommande 3.1.2.1 - Télécommande Filaire: CZ-RD513C DISPLAY ECRAN TOUCHE BOUTON FONCTION LED ROUGE ON / OFF - Marche / Arrêt de l’unité TIMER/CLOCK TIMER - Programmateur horaire de marche/Arrêt - On peut Sélectionner entre...
Page 81 Gamme Semi Industriellle 2009 Installation et Vérifications DISPLAY ECRAN TOUCHE BOUTON FONCTION CHECK CHECK - Avis de panne. Appuyant sur CHECK montre le code d’autodiagnostique ODOUR ODOUR - Connecte la fonction désodorisante WASH WASH ECONOMY - Connecte le mode Economique VENT.
Page 82 Gamme Semi Industrielle 2009 Installation et Vérifications 3.1.2.2 - Télécommande Infra rouges: CZ-RL513B (unité Cassette), CZ-RL513T (unité Console Plafonnier) DISPLAY ECRAN TOUCHE BOUTON FONCTION POWER ON / OFF - Marche / arrêt de l’unité ºC TEMP - Réglage de la température ECONOMY ECONOMY - Connecte le mode Economique AUTO HEAT...
Page 83 Gamme Semi Industriellle 2009 Installation et Vérifications DISPLAY ECRAN TOUCHE BOUTON FONCTION TIMER TIMER - Programmateur horaire de marche / arrêt - On peut sélectionner entre programmateur journalier ou hebdomadaire RESET - Reset la télécommande ADRESS - Sélectionne une des 3 fréquences d’infra rouges - Menu de réglages Indications additionnelles:...
Page 84 Gamme Semi Industrielle 2009 Installation et Vérifications 3.2 – Fonctions additionnelles Gamme Semi Industrielle En plus des opérations basiques de sélection du mode, température, vitesse de Ventilation et position de l’ailette, les unités de cette gamme disposent de fonctions additionnelles décrites ci dessous. 3.2.1 –...
Page 85 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3 - Installation des unités gamme Semi Industrielle FS 3.3.1 - Sélection du meilleur endroit UNITE INTERIEURE Ne pas installer en ambiance avec une concentration excessive de vapeurs d’huile dans l’air comme les cuisines, garages, etc… Loin des sources de chaleur.
Page 86 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.2. - Données techniques sur les tuyaux et distances frigorifiques 3.3.2.1 - Montages Systèmes 1 x 1: CU-L__DBE__ ET CU-B__DBE__ Dénivelé Ø tube Longueur Charge Précharge Modèle additionnelle Liquide CS-F14DB4E5 1/4” 1/2” 30 m 50 m 50 g/m CS-F18DB4E5...
Page 87 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3.2.2 - Montages Systèmes 1 x 1: CU-YL__HBE5 Ø tube Dénivelé Longueur Charge Modèle Précharge additionnelle Liquide CS-F24DB4E5 3/8” 5/8” 20 m 30 m 50 g/m CS-F28DB4E5 3/8” 5/8” 20 m 30 m 50 g/m CS-F34DB4E5 3/8”...
Page 88 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.2.3. – Montage Systèmes avec 2 Unités Intérieures: SYSTEME TWIN En solution alternative aux systèmes 1x1 il est possible de monter 2 unités intérieures connectées sur la même unité extérieure, en partageant l’installation frigorifique et de se fait la capacité...
Page 89 Gamme Semi Industriellle 2009 Installation et Vérifications Limites additionnelles - Le nombre de courbes doit être inférieur à 8 par branche, avec un total maximum de 15 par système - Les distributeurs doivent être installés horizontalement ou verticalement avec les sorties au même niveau - Les sections de tube sont indiquées sur la table du paragraphe 6.2.1.
Page 90 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.2.4 - Réutilisation de tubes sur les Systèmes Semi-Industrielle FS - En plus des recommandations des paragraphes antérieurs pour les nouvelles installations, il sera aussi possible d’installer les systèmes 1x1 de la gamme semi industrielle FS avec les tuyauteries déjà...
Page 91 Gamme Semi Industriellle 2009 Installation et Vérifications La procédure à suivre par l’installateur pour décider si on peut réutiliser les tuyaux existants sera la suivante: La Tuyauterie existante possède un gaz différent du R410A ou R407C ? Il n’est pas possible de réutiliser les tuyauteries L’ancienne de R22.
Page 92 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.3 – Installation des unités Intérieures 3.3.3.1 - Installation unité Cassette CS-F_DBE5 Les unités cassette sont installées entre le faux plafond et le plafond. Elle doit être fermement accrochée par les quatre supports et posées bien de niveau. Distances des vis de fixation: Hauteur Modèle...
Page 93 Gamme Semi Industriellle 2009 Installation et Vérifications...
Page 94 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.3.2 - Installation unité Console Plafonnier CS-F_DTE5 Les unités plafonnier sont installées en vue sur le plafond. Elles doivent être fermement accrochées par les quatre supports. Distances des vis de fixation: Modèle (mm) (mm) (mm) CS-F18DTE5...
Page 95 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3.3.3 - Installation unité Gainables CS-F_DD2E5 et CS-F_DD3E5 Les unités gainables sont installées entre le faux plafond et le plafond. Elles doivent être fermement accrochées par les quatre supports. Distances des vis de fixation: Modèle (mm) (mm)
Page 96 Gamme Semi Industrielle 2009 Installation et Vérifications Connecter le câble d’interconnexion (4 fils x 2,5 mm On devra s’assurer que l’aspiration (qu’elle soit par plenum ou gainé) soit suffisamment grande et permette une correcte circulation d’air. Certains modèles ne possèdent pas d’origine de filtre à air à l’aspiration, dans ce cas, il est nécessaire de monter un filtre pour protéger l’unité...
Page 97 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3.3.4 - Connexion Frigorifique de Tubes sur l’unité Intérieure Pour une connexion correcte des tuyauteries à l’unité intérieure suivre les instructions suivantes : 1- Couper et dudgeonner les tuyaux. - Vérifier le point de connexion des tuyaux pour régler la distance.
Page 98 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.4 - Instalation de la télécommande 3.3.4.1 - Télécommande filaire La connexion entre télécommande et unité intérieure se fait à l’aide d’un câble bipolaire (de section 0,5 à 1,5 mm ) entre les réglettes A et B de chacunes. Assurez vous d’avoir connecter le connecteur CN1 une fois avoir connecté...
Page 99 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3.4.3 – Télécommande Infra Rouge ( unités Cassette et Plafonnier ). La télécommande Infra Rouge se compose de deux parties : émetteur et récepteur. Il existe un type de récepteur pour les unités cassette et un autre différent pour les unités Plafonnier.
Page 100 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.4.4 - Installation d’une télécommande filaire et une Infra rouge On peut installer une télécommande filaire et une télécommande infra rouge à une même unité. Le dernier ordre qui est donné depuis n’importe quel control aura la priorité. Il n’est pas nécessaire de faire de configuration.
Page 101 Gamme Semi Industriellle 2009 Installation et Vérifications Précautions - Si la mesure de température se fait depuis la télécommande filaire, le control de température sera aussi centralisé. - On ne doit pas connecter au même Control de groupe, des unités Froid seul et réversibles.
Page 102 Gamme Semi Industrielle 2009 Installation et Vérifications Unité Unité Unité Unité Unité Unité Unité Unité Nº 1 Nº 2 Nº 3 Nº 4 Nº 5 Nº 6 Nº 7 Nº 8 Off-On Off-On Off-On Off-On Off-On Off-On Off-On Off-On Unité Unité...
Page 103 Gamme Semi Industriellle 2009 Installation et Vérifications En cas de pannes - Si la panne se produit sur l’unité principale, identifiée comme “Unité Nº 1”, le système complet s’arrêtera et la fonction “CHECK” informera du problème. - Si la panne se produit sur une unité secondaire, celle-ci s’arrêtera. Le reste des unités continuera à...
Page 104 Gamme Semi Industrielle 2009 Installation et Vérifications...
Page 105 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3.5. - Installation de l’unité Extérieure 3.3.5.1 - Fixation de l’unité Extérieure 1 - Fixer l’unité en position horizontale sur un support de sol ou des équerres murales en employant des sillent blocks isolants, des vis et écrous de 10 mm. Respecter les espaces d’installation indiqués dans le diagramme du paragraphe suivant.
Page 106 Gamme Semi Industrielle 2009 Installation et Vérifications 3.3.5.2 - Connexion Frigorifique des tubes sur l’unité Extérieure De même que sur l’unité intérieure, pour une connexion correcte des tuyauteries de l’installation à l’unité extérieure suivre les indications suivantes: 1 – Couper et dudgeonner les tuyaux - Vérifier le point de connexion des tuyaux pour régler la distance.
Page 107 Gamme Semi Industriellle 2009 Installation et Vérifications 3.3.5.3 - Connexion électrique unité extérieure - Connecter le câble d’interconnexion, toujours de dimensions 4 fils x 2.5 mm, correspondants à Phase, Neutre, Communication et Prise de Terre. - Connecter le câble d’alimentation selon la table suivante. Magneto- Section Modèle...
Page 108 Gamme Semi Industrielle 2009 Installation et Vérifications Schéma de connexions électriques de l’unité extérieure. 3.3.5.4 - Connexion Ecoulement des Condensats - Installer l’écoulement de l’unité extérieure (seulement les modèles réversibles et Inverter) - Au cas où il serait nécessaire d’installer un écoulement sur l’unité extérieure, elle devra être installée sur un support qui la surélève au minimum de 3 cm pour laisser un espace pour le coude d’écoulement.
Page 109 Gamme Semi Industriellle 2009 Installation et Vérifications 3.4 - Réglages du système 3.4.1 - Réglages Optionnels avec la télécommande L’unité permet de modifier ces des paramètres de configuration, pour adapter le fonctionnement de l’appareil aux caractéristiques de l’installation. Les changements se réalisent avec la télécommande (filaire ou Infra rouge) de la façon suivante: Accès aux Menu avec la Télécommande filaire: CZ-RD513C Mode "LOCAL"...
Page 110 Gamme Semi Industrielle 2009 Installation et Vérifications Accès au Menu de réglage télécommande Infra rouge CZ-RL513B, CZ-RL513T nº de Menu de la télécommande Locale Mode "SET" Valeur de réglage de la télécommande Locale Bouton SET - Avec l’unité arrêté, maintenir appuyé durant 5 secondes le bouton SET pour entrer dans le Mode configuration ("SET").
Page 111 Gamme Semi Industriellle 2009 Installation et Vérifications Menu de Réglage Nº de Description Réglage Mémorisé sur: Menu 000 - 200: Numération de 0 à Adresse pour control centralisé Unité intérieure Augmentation de la vitesse de 000: Vitesse normal ventilateur Unité intérieure 001: Vitesse augmentée (seulement cassette 4 voies) 000: Reset (niveau 0)
Page 112 Gamme Semi Industrielle 2009 Installation et Vérifications 3.4.2 . Exemples de Changement de paramètres réglages Optionnels Augmentation de la vitesse du ventilateur (seulement Cassette 4 voies) Pour les plafonds hauts, il peut être utile d’augmenter le refoulement d’air d’une unité de pour obtenir une circulation correcte du refoulement.
Page 113 Gamme Semi Industriellle 2009 Installation et Vérifications On désactive la fonction à l’heure programmée Détection de température ambiante avec la télécommande filaire Dans les équipements d’air conditionné de la gamme semi-industrielle FS Inverter, il est possible de sélectionner la lecture de la température du local depuis la sonde qui mesure la température de l’air à...
Page 114 Gamme Semi Industrielle 2009 Installation et Vérifications 3.4.3 - Réglages Basics 3.4.3.1 - Changement de pression statique ( Gainables basse silhouette) Les modèles Gainables basse silhouette (CS-F14 ~ 50DD3P) dispose de 2 niveaux de pression statique La pression statique réglée de série est de 5,1 mmEau (vitesse haute) Pour baisser la pression statique à...
Page 115 Gamme Semi Industriellle 2009 Installation et Vérifications 3.4.3.2 - Réglage Canal de transmission de la télécommande Infra rouge Réglage Télécommande - Appuyer avec un stylo ou autre objet pointu sur le bouton ADRESS - A chaque pulsation l’écran montre dans l’ordre ADRESS 1 - 2 - 3 - GROUP Sélectionner la fréquence de réglage désirée - Le réglage GROUP permet à...
Page 116 Gamme Semi Industrielle 2009 Installation et Vérifications 3.4.3.3 - Fonctions du bouton AUTO du récepteur Infra rouge - En maintenant appuyé le bouton AUTO du récepteur infra rouge il est possible d’accéder à plusieurs modes d’opération ou de réglage de l’unité - Dans la table on peut voir le mode activé...
Page 117 Gamme Semi Industriellle 2009 Installation et Vérifications 3.4.3.4 - Control Marche / Arrêt à l’aide de dispositifs externes Les unités intérieures FS Inverter dispose d’une connexion pour l’entrée de signaux de marche / arrêt depuis des dispositifs externes comme par exemple un programmateur hebdomadaire, un "modem"...
Page 118 Gamme Semi Industrielle 2009 Installation et Vérifications 3.5 - Vérification de fonctionnement 3.5.1 - Test Run: Test de fonctionnement Le Mode TEST s’avère être spécialement utile pour réaliser les vérifications, mesures et charges de réfrigérant. Une opération forcée de l’unité commence avec les caractéristiques suivantes: 1.
Page 119 Gamme Semi Industriellle 2009 Installation et Vérifications Exécuter le Test de fonctionnement depuis l’unité extérieure Le mode Test peut être lancé depuis l’unité extérieure, à l’aide des boutons positionnés sur la platine principale. Unités Modèles Réversibles (CU-B) - Mettre les microswitchs DS1 à la position correspondante à l’opération sélectionnée. - Test froid ou chaud: Appuyer sur SW1 durant 1 seconde.
Page 120 Gamme Semi Industrielle 2009 Installation et Vérifications Exécuter le Test de fonctionnement depuis la Télécommande filaire Procédure: Appuyer OFF/ON pour mettre marche l’unité Appuyer sur MODE pour sélectionner COOL pour la climatisation ou HEAT pour le chauffage Appuyer sur TEST RUN avant qu’il s’écoule 1 minute La fonction TEST s’active et l’écran montre la température de l’échangeur...
Page 121 Gamme Semi Industriellle 2009 Installation et Vérifications Test Initial Obligatoire unités Réversibles (CU-B_) Pour les appareils Réversibles et Inverter au premier démarrage, si on passe directement en mode chauffage, l’appareil ventilera mais le compresseur ne se mettra pas en marche. Ceci est du au fait que l’appareil bloque le fonctionnement du compresseur pour éviter les dommages potentiels sur le compresseur par un coup de liquide si on sélectionne directement le mode chauffage.
Page 122 Gamme Semi Industrielle 2009 Installation et Vérifications 3.5.2 Vérification Données de Fonctionnement Vérifications Avant de diagnostiquer des problèmes dans le circuit frigorifique, il est nécessaire de vérifier qu’il n’y a pas de problèmes électriques, comme par exemple, court-circuit, panne de compresseur, du ventilateur, alimentation insuffisante, etc... Les pressions du réfrigérant R410A et les températures de refoulement d’air de l’unité...
Page 123 Gamme Semi Industriellle 2009 Installation et Vérifications Procédure de Vérification Suivant les données de pression et de consommation électrique mesurées on pourra en tirer les conclusions suivantes:...
Page 124 Gamme Semi Industrielle 2009 Installation et Vérifications 3.5.3 - Relation entre conditions de l’appareil, pression et consommation électrique Conditions de l’appareil Climatisation Chauffage Pression Pression Pression Conso Pression Conso de gaz électrique de gaz électrique liquide liquide Diagnostique Manque de réfrigérant. Chercher les possibles fuites.
Page 125 Gamme Semi Industriellle 2009 Installation et Vérifications 3. 6 – Autodiagnostique de pannes 3.6.1 - Autodiagnostique depuis la Télécommande filaire Quand il arrive n’importe quelle anomalie, “CHECK” clignote sur l’écran Appuyer sur le bouton CHECK Il apparaît un code de panne de F15 à F49 dans le cadre TIMER.
Page 126 Gamme Semi Industrielle 2009 Installation et Vérifications 3.6.2 - Autodiagnostique depuis la télécommande Infra rouge Il existe une LED du moniteur de pannes (rouge) sur le circuit imprimé de l’unité intérieure. Celle ci clignote pour indiquer que l’on a détecté un défaut. ◑...
Page 127 Gamme Semi Industriellle 2009 Installation et Vérifications 3.6.3 - Table de codes d’autodiagnostique Codes de Détail Description du problème Observations diagnostique Défaut dans le système d’écoulement, interrupteur CN-TH2 bornes 1 et 2 flotteur en circuit ouvert Défaut/blocage du moteur du L’unité...
Page 128 Gamme Semi Industrielle 2009 Installation et Vérifications Codes de Détail Description du problème Observations diagnostique Chute de tension CC sur le circuit Vérifier l’alimentation Inverter Mauvaise dissipation de Protection de surchauffe du module de chaleur transistors (IPM) Module de transistors Circuit imprimé...
Page 129 Gamme Semi Industriellle 2009 Installation et Vérifications Module de transistors Circuit imprimé extérieur Défaut de la sonde de température du Seulement modèles avec module de transistors sonde de température externe 3.6.4 - Autodiagnostique depuis le circuit imprimé de l’unité extérieure Sur la platine de service de l’unité...
Page 130 Gamme Semi Industrielle 2009 Installation et Vérifications : Allumée Inverter CU-L et CU-YL 3.6.5 - Table de LEDs d’autodiagnostique : Clignote LEDs de la platine de service Code Détail Description du problème 302 303 304 305 306 307 308 309 Défaut d’écoulement, (2) (2) interrupteur flotteur en...
Page 131 Gamme Semi Industriellle 2009 Installation et Vérifications : Allumée : Clignote LEDs de la platine de service Code Détail Description du problème 302 303 304 305 306 307 308 309 Chute de tension CC sur le circuit Inverter Protection du module de transistors Pic de consommation sur le compresseur...
Page 132 Gamme Semi Industrielle 2009 Installation et Vérifications (2) NOTE: Les LEDs 308 et 309 identifient les unités maîtres et esclaves dans les installations TWIN. Dans la table suivante on voit la codification: Inverter (Série L) Unité d’un système Twin Erreur sur l’unité maître Erreur sur l’unité...
Page 133 Gamme Semi Industriellle 2009 Installation et Vérifications : Allumée 3.6.6 - Table de LEDs d’autodiagnostique Réversible CU-B : Clignote LEDs de la platine de service Code Détail Description du problème 302 303 304 305 306 307 308 309 Défaut d’écoulement, (2) (2) interrupteur flotteur en circuit ouvert...
Page 134 Gamme Semi Industrielle 2009 Installation et Vérifications : Allumée : Clignote LEDs de la platine de service Code Détail Description du problème 302 303 304 305 306 307 308 309 Pic de consommation sur le compresseur Haute température de refoulement du compresseur Défaut de la sonde de température de...
Page 135 Opérations Spéciales Installation Opérations Spéciales Installation Opérations spéciales Installation Vannes de Service Unité Gamme Domestique Vannes de Service Unité Semi Industrielle Opérations: Vide de l’Installation Opérations: Récupération de Réfrigérant dans l’unité Extérieure Pump Down Opérations: Récupération de Réfrigérant dans un récupérateur externe Opérations: Charge de Réfrigérant...
Page 136 ERV Récupérateur Enthalpique 4.1 - Opérations spéciales Installation. Ci-dessous la présentation d’informations additionnelles aux taches d’installation frigorifique et électrique décrite Dans les chapitre antérieurs. Ces opérations seront nécessaires pour les situations suivantes: - Opération Vide de l’installation: Réaliser toujours sur une nouvelle installation ou après des travaux de réparation de l’appareil (fuites, changement compresseur, échangeur,…).
Page 137 Opérations Spéciales Installation 4.3 - Vannes de Service unités Semi-Industrielle Vanne 3 voies 3/8 (liquide) Vanne 3 voies 5/8 (gaz) Position de Position de la Obus de Opération Opération la clef clef charge Fermée Fermée Fermé Transport Transport (Bouchons (Bouchons (Bouchons posés) posés)
Page 138 ERV Récupérateur Enthalpique 4.4 - Opérations Installation: Vide de l’Installation Pour réinstaller un appareil d’air conditionné il est nécessaire de réaliser le vide de l’installation, des tuyaux et de l’unité intérieure. La présence d’air dans le circuit frigorifique fait varier les pressions de travail du réfrigérant en réduisant la capacité de climatisation.
Page 139 Opérations Spéciales Installation 7°)Déconnecter le tuyau de charge de la pompe à vide et de l’obus de charge. Remonter les bouchons des vannes de service. 4.5 - Opérations Installation: Récupération de Réfrigérant dans l’unité extérieure/ Pump Down PROCEDURE : 1°) Vérifier que les vannes de service soient complètements ouvertes. 2°) Laisser fonctionner l’unité...
Page 140 ERV Récupérateur Enthalpique 4.6 - Opérations Installation: Récupération de Réfrigérant avec un appareil de récupération PROCEDURE: 1°) Vérifier que les vannes de service soient complètements ouvertes s. 2°) Connecter alors connecter le tuyau de basse pression du manomètre à l’obus de charge de la vanne Gaz.
Page 141 Opérations Spéciales Installation 4.7 - Opérations Installation : Charge de Réfrigérant PROCEDURE : 1°) Déconnecter le tuyau de charge de la pompe à vide et le connecter à la bouteille de réfrigérant. 2°) Purger l’air du tuyau de charge, mettre la bouteille de réfrigérant sur la bascule électronique et la régler à...
Page 142 ERV Récupérateur Enthalpique...
Page 143 ERV Récuperateur Enthalpique Récupérateur Enthalpique Introduction Récupérateur Enthalpique Installation Connexion Electrique...
Page 144 ERV Récupérateur Enthalpique 5.1 - Introduction Récupérateur Enthalpique Les récupérateurs de chaleur enthalpique offre un apport externe par ventilation qui engendre un meilleur confort et une meilleure économie d’énergie. On l’obtient à l’aide de la récupération efficace de chaleur existante dans l’air qui est expulsé durant la rénovation.
Page 145 ERV Récuperateur Enthalpique L’installation nécessite 4 gaines, 2 avec sorties vers l’intérieur de la pièce et 2 avec sorties vers l’extérieur de l’édifice: - Sorties Intérieures: SA – Supply Air / Sortie avec apport d’air extérieur. RA – Room Air / Entrée pour Rénovation d’Air Ambiant - Sorties Extérieures: OA –...
Page 146 ERV Récupérateur Enthalpique La réalisation de l’installation de l’unité intérieure doit permettre de laisser un espace d’accès qui comme minimum permettra de pouvoir réaliser les travaux de maintenance et de réparation nécessaire pour le futur. Pour pouvoir simplifier les installations quand on monte plus d’une unité proches, une d’elle peut être installée inversé...
Page 147 ERV Récuperateur Enthalpique L’installation électrique de l’unité se réalisera selon les paramètres suivant: 250ZDY2 350ZDY2 500ZDY2 800ZDY2 01KZDY2 Alimentation V AC V AC extérieure 50Hz Courant Nominal 0,65 1,54 2,04 (Amp) Magnétothermique Débit 1000 Le câble d’alimentation recommandé doit être de section entre 2,0mm2 à 3,1 mm2, suivant la normative en vigueur .
Page 148 ERV Récupérateur Enthalpique 5.3 – Connexions Electrique Les connexions d’alimentation extérieure et les contrôles de fonctionnement se trouve sur le bornier TM1. En plus de l’alimentation extérieure en 230VAC 50Hz L N et GND pour le fonctionnement, nous disposons de aussi de trois entrées pour le contrôle du fonctionnement aussi alimentées en 230VAC 50Hz.
Page 149 ça sera le sélecteur de vitesse basse. Pour avoir un control d’apport direct (Free Cooling) on devra ajouter un troisième interrupteur qui connecte la phase de l’alimentation extérieure sur la borne DAMPER. Exemple de schéma de connexion: Télécommande Panasonic:...
Page 150 ERV Récupérateur Enthalpique...
Page 151 Glossaire Fonctions Utilisateur Glossaire Fonctions Utilisateur Glossaire Fonctions Utilisateur...
Page 152 Les ions négatifs, qui se trouvent dans l’air à proximité des sources et des espaces boisés, procurent au corps humain une véritable sensation de bien-être. Sur simple pression d’un bouton, Panasonic apporte tous les bénéfices de la climatisation dans votre foyer.
Page 153 Glossaire Fonctions Utilisateur Protection antibactérienne / anti moisissure Agit contre les bactéries et la moisissure au moyen d’une action enzymatique. Elimine plus de 99% de toutes les bactéries capturées par le filtre et évite la formation de moisissure. Filtre anti-moisissure One-Touch Fonction d’absorption des odeurs Permet de nettoyer l’échangeur en évitant le risque d’odeurs.
Page 154 Système Inverter Plus La gamme Inverter plus offre davantage d´efficacité, de confort et est plus silencieuse que les modèles Inverter classiques. C´est le produit haut de gamme de Panasonic, qui respecte l´environnement. C´est la gamme du futur. Système Inverter Le système inverter permet un contrôle de la température plus précis, sans pics ni chutes de températures, et maintient la...
Page 155 Glossaire Fonctions Utilisateur Mode de déshumidification Le mode de déshumidification élimine, grâce à l’émission d’une douce brise, l’excès d'humidité et apporte une sensation de bien- être accrue, avec une variation de température presque nulle. Grille de ventilation longue et large Cette grille expulse l’air dans chaque coin de la salle afin de la maintenir à...
Page 156 Glossaire Fonctions Utilisateur FIABILITE Redémarrage automatique Fonction qui permet le redémarrage automatique sans faille si, pour une raison quelconque, le fonctionnement a été interrompu de manière inopinée (par ex. une coupure de courant). Une fois l’alimentation électrique rétablie, l’appareil reprend son activité en conservant les paramètres sélectionnés au préalable.
Page 157 Notes NOTES: ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________...
Page 158 Notes ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ __________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________...

Ce manuel est également adapté pour:

Cu-e7jke Cs-xe7jkew Cs-re9jke Cu-re9jke Cs-e9jkew Cu-e9jke ... Afficher tout

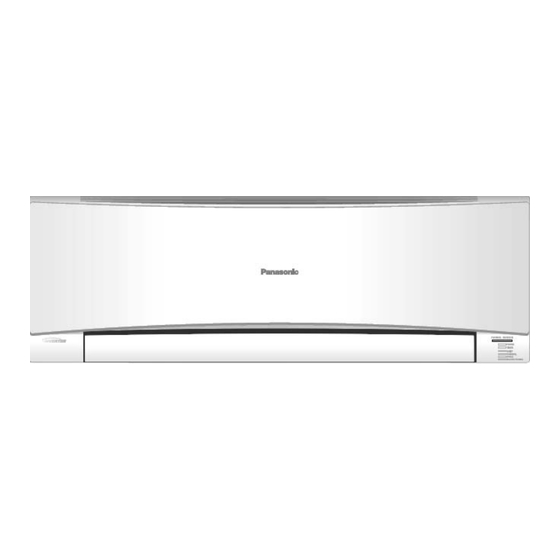

Panasonic CS-E7JKEW Guide D'installation
