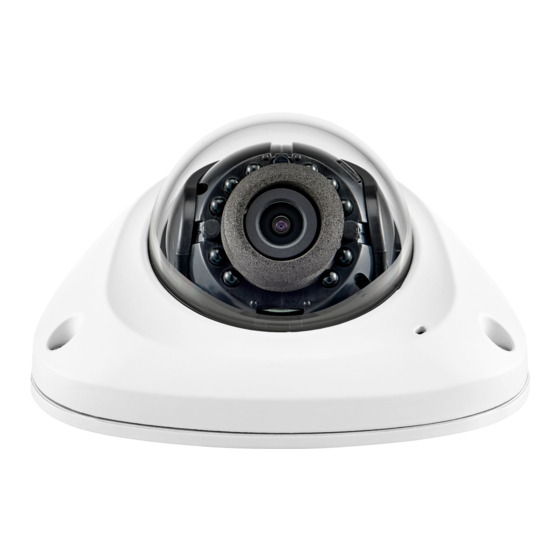

- Page 1 CAMÉRA RÉSEAU Manuel d’utilisation ANV-L6023R...
- Page 2 Droits d’auteur ©2023 Co., Ltd. Tous droits réservés. Hanwha Vision Marque commerciale Chaque marque déposée ci-dessus est enregistrée. Les noms de ce produit et d’autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.
- Page 3 présentation INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ 21. L’installation ou l’utilisation du produit dans l’eau peut causer des dommages importants au produit. 22. Bien qu’un changement rapide de température puisse entraîner la formation de givre à l’intérieur du dôme, la vidéo ne posera aucun problème.
- Page 4 présentation Catégorie de classe Veuillez lire attentivement les consignes de sécurité recommandées ci-après. Un appareil appartenant à une catégorie de type CLASSE doit être connecté à la prise murale ~ Ne placez pas cet appareil sur une surface inégale. secteur dotée d’une connexion de mise à la terre de protection. ~ N'installez pas l'appareil sur une surface où...
- Page 5 SOMMAIRE PRÉSENTATION Instructions Importantes Relatives à la VISIONNEUR WEB Connexion à la Caméra Sécurité Réglage du mot de passe Spécifications PC Recommandées Login Caractéristiques Recommandées Pour La Installation de la visionneuse Web de la Carte Mémoire Micro SD/SDHC/SDXC caméra NAS — Indications du fabricant sortie vidéo Contenu D’un Coup d’œil...
- Page 6 présentation SPÉCIFICATIONS PC RECOMMANDÉES CONTENU ~ CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur Veuillez vérifier si votre caméra et l’ensemble de ses accessoires sont contenus dans l’emballage du produit. (l’accessoire varie selon le pays de vente.) ~ RAM : 8G ou supérieur ~ Navigateur recommandé...
- Page 7 D’UN COUP D’ŒIL Apparence À l’intérieur VIDEO Élément Description Cache-objectif Sert à protéger et à fixer l’objectif. Trou de fixation Trou utilisé pour sécuriser la caméra au plafond. Élément Description Réinitialise les réglages de la caméra sur ses valeurs par défaut. Appuyez dessus pendant PoE Connector Relie le réseau et fournit l'alimentation à...
- Page 8 installation et connexion installation et connexion INSTALLATION Comment installer 1. Tenez compte de la direction à surveiller, attachez le gabarit et percez des Précautions à prendre avant l’installation trous en suivant le gabarit. Assurez-vous de bien lire les instructions suivantes avant d’installer la caméra. 2.
- Page 9 5. Après ajustement de l’angle, tourner les vis dans le sens des aiguilles d’une Comment connecter le câble RJ45 étanche à un câble LAN montre pour fixer l’angle de la lentille. 1. Insérez-le dans la direction de la flèche. 2. Branchez le connecteur LAN (mâle) au câble. 3.
- Page 10 installation et connexion Alimentation et réseau Réglage de l’orientation de la caméra de surveillance Brancher une caméra à un équipement PoE. VIDEO Périphérique PoE Panoramique Horizontale- Verticale VIDEO Rotation de l’objectif ` Réglage de la direction de surveillance Raccordez-la à un connecteur PoE (alimentation électrique par Ethernet (Power over Ethernet)) d’un routeur avec PoE activé. Utilisez une PoE (alimentation électrique par Ethernet (Power over Ethernet)) qui soit conforme avec les protocoles IEEE802.3af.
- Page 11 INSERTION/RETRAIT DE LA CARTE MICRO SD Retrait d’une carte Micro SD Appuyez doucement vers le bas sur l’extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente. Avant d’installer la caméra, vous devez insérer la carte Micro SD tant que la source d’alimentation et le boîtier sont séparés. N’essayez pas de l’insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
- Page 12 installation et connexion Connexion à l’entrée audio Microphone Microphone 1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l’amplificateur auquel le microphone est relié. 2. Vérifiez les spécifications pour l’entrée audio. ~ Codec audio - Entrée Audio : G.711 PCM (Débit binaire : 64 kb/s / Fréquence d’échantillonnage : 8 kHz), G.726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d’échantillonnage : 8 kHz)
- Page 13 connexion et configuration réseau CONNEXION DE LA CAMÉRA DIRECTEMENT À UN MODEM DSL/CÂBLE Vous pouvez configurer les paramétrages de réseau en fonction de vos configurations de réseau. BASÉ SUR LE PROTOCOLE DHCP CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE INTERNET Se connecte à...
- Page 14 connexion et configuration réseau UTILISATION DE DEVICE MANAGER Si vous utilisez un Routeur large bande ~ IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. Le programme Device Manager peut être téléchargé depuis le menu <Support> – <Online Tool> du site Web d’Hanwha ex.) 192.168.1.2~254, 192.168.0.2~254, Vision (https://www.HanwhaVision.com).
- Page 15 1. Dans la liste, cliquez sur la caméra dont vous voulez ~ Exemple d’environnement IP Dynamique configurer automatiquement l’IP. ANV-L6023R - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP 2. Cliquez sur < + > sur la page principale de Device Manager.
- Page 16 connexion et configuration réseau CONFIGURATION DE LA REDIRECTION DE LA PLAGE DE PORTS Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau (MAPPAGE DE PORTS) ~ Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
- Page 17 CONNEXION À LA CAMÉRA DEPUIS UN ORDINATEUR LOCAL PARTAGÉ 1. Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste. 2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra. Vous pouvez aussi accéder à...
- Page 18 visionneur web visionneur web CONNEXION À LA CAMÉRA Se connecter via Bonjour 1. Exécutez le système client ou d’exploitation afin de supporter le protocole Bonjour. Normalement, vous devez procéder comme suit 2. Cliquez sur le nom de la caméra pour recherche. Sur le système d’exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l’onglet 1.
- Page 19 RÉGLAGE DU MOT DE PASSE INSTALLATION DE LA VISIONNEUSE WEB DE LA CAMÉRA Lorsque vous accédez au produit pour la première fois, vous devez 1. Cliquez sur l’îcone [Configuration ( enregistrer le mot de passe de connexion. 2. La fenêtre de configuration apparaît. Pour un nouveau mot de passe de 8 à...
- Page 20 annexes annexes RÉSOLUTION DE PROBLÈMES PROBLÈME SOLUTION PROBLÈME SOLUTION <Détection mvt> de l’<Analyse> est Lorsqu’un utilisateur de Windows ~ Vérifiez les réglages selon la séquence suivante : 10 accède à la visionneuse Web ~ Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek. réglé...
- Page 21 à ses propres frais. Hanwha Vision se soucie de l’environnement à toutes les phases de fabrication du produit et s’engage à tout mettre en oeuvre pour offrir à ses clients des produits plus respectueux de l’environnement.
