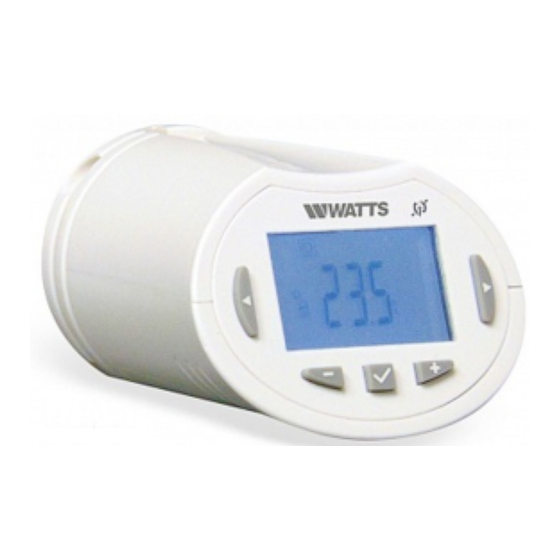

- Page 1 BT-TH03 RF Tête thermostatique digitale programmable Manuel d’utilisation 03–20 www.watts.eu/fr...
- Page 2 FRANÇAIS TABLE DES MATIÈRES Généralités ..................03 1. Présentation ................04 Clavier Afficheur 2. Première installation ..............06 Installation de la tête thermostatique sur la vanne de radiateur Réglage de la date et de l'heure 3. Version autonome ................09 Démarrage Définition des modes de fonctionnement 3.2.1 Mode manuel Confort 3.2.2 Mode manuel, Réduite 3.2.3 Mode manuel, Antigel...
- Page 3 Il est également possible d'utiliser un Application thermostat équipé d'un capteur à distance. • Les têtes thermostatiques BT-TH03 RF sont • Les piles sont susceptibles d'exploser ou conçues pour contrôler et gérer de nombreux de fuir et de provoquer des brûlures si elles types de chauffages hydrauliques : M30 x 1,5,...
- Page 4 - M30 x 1,5 avec une unité centrale BT-CT04 RF - M28 x 1,5 • Fonction intuitive de création de - Vanne de régulation de température (TRV) programmes Watts • Détection de fenêtre ouverte - Adaptateur RA Danfoss disponible sur demande...
- Page 5 FRANÇAIS 1.1 Clavier Touches de navigation Touche GAUCHE Touche DROITE( Touches de réglage TOUCHE Plus Touche MOINS Touche OK 1.2 Afficheur Icône Détection de fenêtre ouverte. Fonction d'exclusion temporaire activée (mode Minuteur/Booster). Menus du mode de fonctionnement (le mode actif est encadré). Numéro du programme ou du paramètre si « ...
- Page 6 Vous devez commencer par sélectionner un écrou Axe en adaptateur en laiton compatible avec votre TRV. position ouverte pour La BT-TH03 RF doit être installée avec l'axe en l'installation position ouverte de manière à ce que vous puissiez la monter directement sur la vanne de radiateur avant de mettre le produit sous tension (voir les schémas à...
- Page 7 FRANÇAIS Tête du Écrou adaptateur chauffage Supports en plastique Vis de fixation ÉTAPE 1 ÉTAPE 2 Vis de l'écrou adaptateur sur le Fixez les supports sur chauffage chauffage l'écrou adaptateur et la tête thermostatique ÉTAPE 3 ÉTAPE 4 Fixez les 2 vis : Ø...
- Page 8 FRANÇAIS 2.2 Réglage de la date et de l'heure Appuyez sur la touche DROITE ), sélectionnez le menu de l'horloge et appuyez sur OK. Vous pouvez régler chaque valeur à l'aide des touches ( ) et ( ). Une fois la valeur sélectionnée, appuyez sur la touche ( ) pour valider.
- Page 9 FRANÇAIS 3.2 Définition des modes de fonctionnement Une fois l'installation terminée (Unité installée), la tête thermostatique offre différentes possibilités. La tête thermostatique dispose de plusieurs modes de fonctionnement pour que vous puissiez régler l'unité en fonction de vos habitudes de vie. Appuyez sur la touche GAUCHE ( ) ou DROITE ( ) pour afficher le menu de sélection du mode de fonctionnement et enfoncez la touche ( ) pour accéder au...
- Page 10 FRANÇAIS PROGRAMME P1 Icône Sommeil (temp. réduite Icône Retour (temp. confort SAT–SUN MON–FRI (SAM-DIM) (LUN-VEN) 17°C 19°C 17°C 19°C Icône Absence (temp. réduite Icône Réveil (temp. confort Matin, soir et week-end Symboles et explications relatives à la Matin, midi, soir et week-end création d'un programme : Jour et week-end Première étape de la journée (Temp.
- Page 11 FRANÇAIS ÉTAPE 1 Vous êtes maintenant invité à régler Appuyez sur ( ) pour valider et l'heure de la première étape du passer à l'étape suivante. programme avec les touches MOINS ( ) ou PLUS ( ). ÉTAPE 2 • le 1 choix porte sur l'icône Vous êtes maintenant invité...
- Page 12 FRANÇAIS ÉTAPE 4 • le 1 choix correspond aux Vous êtes de nouveau invité à icônes Sommeil (1). (Fin de la choisir le type de l'étape suivante du journée). programme (icônes clignotantes) ; • Le 2 choix correspond ème 2 choix sont proposés : aux icônes Absence (2), pour ajouter une autre étape au programme pendant la...
- Page 13 FRANÇAIS Si vous ne souhaitez pas copier le jour vous voulez exclure le programme pendant un programmé, appuyez sur une autre touche certain temps (présence d'invités, etc.). (touche MOINS ( ) ou PLUS ( ) ou GAUCHE • Vous pouvez d'abord régler la température ) ou DROITE ( )) et vous serez invité...
- Page 14 FRANÇAIS EN COMBINAISON AVEC UNE UNITÉ CENTRALE 4.1 Installation Si la tête thermostatique fonctionne en combinaison avec une unité centrale RF, elle est considérée comme une unité à distance. Pour configurer la tête thermostatique avec la BT-CT04 RF (unité centrale (1) : •...
- Page 15 Remarque : il est impossible de faire un puis appuyez de nouveau sur la touche appairage RF direct entre la BT-TH03 RF et ( ) pour commuter l'affichage entre le un thermostat BT RF. Si vous voulez utiliser réglage de la température et les valeurs de...
- Page 16 FRANÇAIS FONCTIONS SPÉCIALES 5.3 Fonction de test de la vanne Cette fonction s'active si la tête thermostatique ne se déclenche pas pendant 2 semaines. 5.1 Fonction de verrouillage du Elle ne fonctionne pas en mode OFF. clavier Utilisez cette fonction pour empêcher toute MENU PARAMÈTRES modification des réglages que vous avez Votre tête thermostatique dispose d'un...
- Page 17 FRANÇAIS Vous devez également régler en même temps programme pour compenser les variations l'unité centrale en mode de configuration radio et l'influence de la température extérieure. Vous pouvez maintenant programmer votre (voir la notice de l'unité centrale réceptrice) tête thermostatique sans avoir besoin de 12 dEG Unité...
- Page 18 FRANÇAIS Attention : vérifiez que vous disposez 23 000 Définition du code Pin de tous les éléments nécessaires pour Définissez les 3 chiffres du code Pin si le reparamétrer votre installation avant d'utiliser paramètre #22 est cette fonction. Réinitialisation du code PIN: Appuyez 25 End : Quitter le menu Paramètres simultanément 15s sur les quatre touches ( Appuyez sur la touche ( ) pour quitter...
- Page 19 Directive basse tension 2014/35/EU Directive équipements radio Déclaration de conformité UE 2014/53/EU Watts Electronics déclare par la présente Directive relative à la limitation de que l'équipement est conforme à la l’utilisation de certaines substances législation d'harmonisation pertinente dangereuses dans les équipements de la Communauté...
- Page 20 Watts s'oppose par les présentes à toute condition, différente ou supplémentaire aux conditions de Watts, contenue dans toute communication de l'acheteur sous quelque forme que ce soit, à moins qu'elle ne soit convenue par écrit et signée par un dirigeant de Watts.
