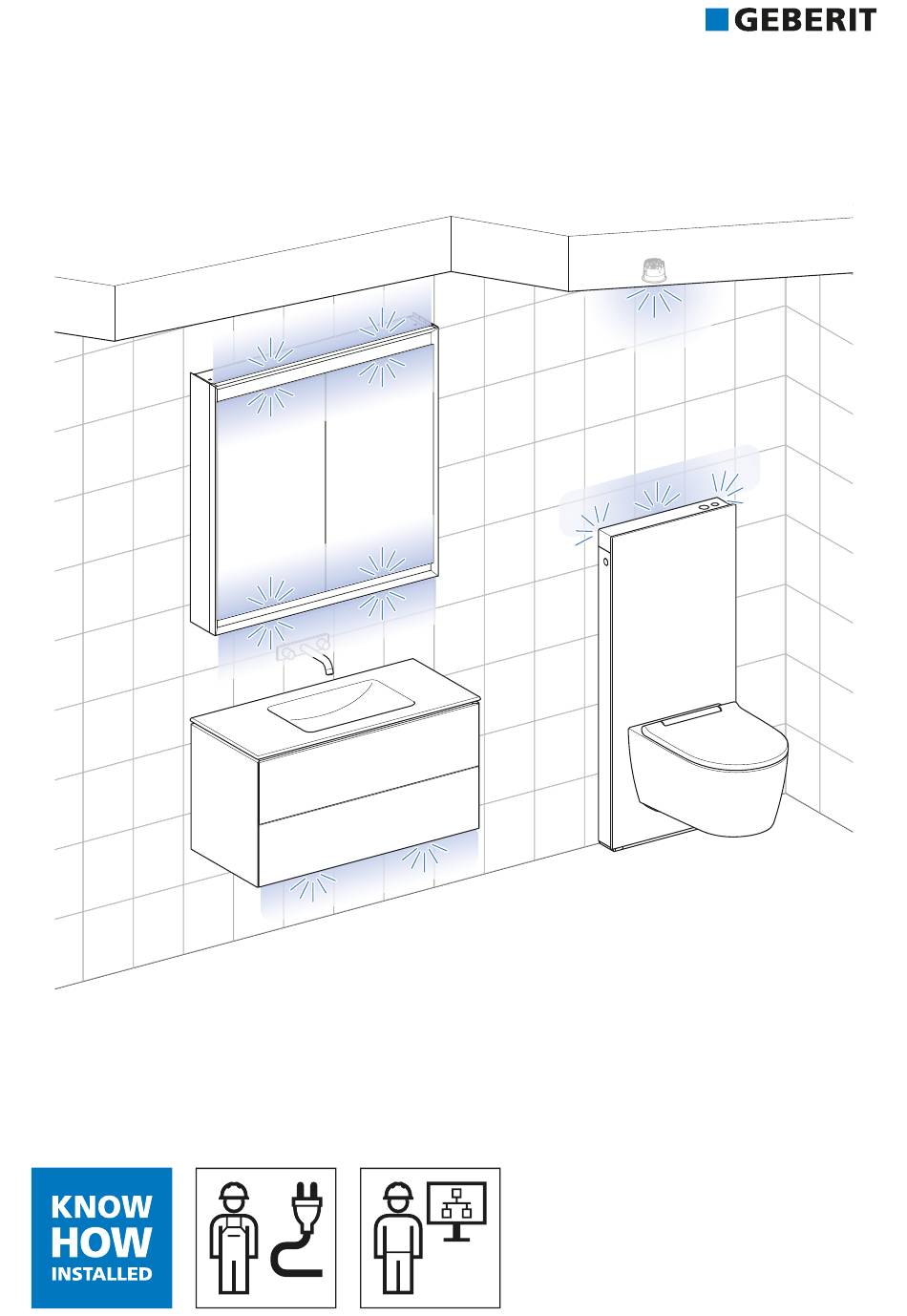

- Page 1 GEBERIT COMFORTLIGHT MANUEL DE SYSTÈME...
- Page 3 Sommaire Sommaire Au sujet de ce document................Finalité............................Documents complémentaires....................Sécurité ......................Groupe cible..........................Consignes de sécurité......................Vue dʼensemble du système................ Vue d’ensemble de la mise en réseau ..................Concept d’éclairage ......................... Vue d’ensemble des composants .................... Planification ....................Raccordement électrique ......................Affectation aux groupes et configuration..................
- Page 4 Au sujet de ce document Finalité Le présent manuel décrit la mise en réseau DALI de tous les appareils Geberit ComfortLight. Il contient toutes les informations nécessaires à la planification, à l’installation, à la mise en service et au fonctionnement.
- Page 5 Groupe cible Ce manuel système s’adresse aux personnes qualifiées, chargées de la mise en réseau DALI des appareils Geberit ComfortLight. On entend par personne qualifiée, une personne qui, en raison de ses connaissances techniques, de sa formation et/ou de son expérience, est en mesure d’identifier les risques et d’éviter les dangers pouvant survenir lors de la planification, de l’installation et de...
- Page 6 Illustration 2: Exemple de mise en réseau linéaire Concept d’éclairage Le concept d’éclairage Geberit ComfortLight est conçu de manière à ce que la température de couleur de tous les luminaires du réseau DALI soit commutée de manière synchrone, ce qui signifie que tous les luminaires présentent la même température de couleur.
- Page 7 Élément de prise électrique Geberit avec module ComfortLight pour meubles bas Geberit ONE Appareils Geberit ComfortLight Panneau sanitaire Geberit Monolith Plus pour WC (à partir de l’année de fabrication 2023) Spot de plafond LED DALI Geberit, pour ComfortLight 18014409606080523 © 12-2023 972.174.00.0(00)
- Page 8 Les produits tiers compatibles DALI ne sont pas testés par Geberit. Leur fonctionnement irréprochable ne peut donc pas être garanti. Le raccordement synchrone aux produits Geberit ComfortLight nécessite une configuration des paramètres de commande → voir « Affectation aux groupes et configuration », page 11.
- Page 9 Planification Raccordement électrique Les appareils Geberit ComfortLight sont reliés au réseau DALI à l’aide de câbles à 5 fils. Outre les 3 fils pour la tension d’alimentation 230 V (L/N/PE), 2 fils servent à la tension d’alimentation et à la communication du bus DALI (DA+/DA-). Ainsi, tous les appareils Geberit ComfortLight peuvent être facilement installés et commandés simultanément.
- Page 10 DALI Illustration 4: Raccordement des appareils Geberit ComfortLight dans le réseau DALI Armoire de toilette Geberit ONE avec ComfortLight (toujours nécessaire en tant que master) Le bloc d’alimentation DALI peut par exemple être installé dans l’armoire de toilette, sous le recouvrement Spot de plafond LED DALI Geberit, pour ComfortLight Panneau sanitaire Geberit Monolith Plus pour WC (à...
- Page 11 4 Planification 4.2 Affectation aux groupes et configuration Affectation aux groupes et configuration Les appareils Geberit ComfortLight sont déjà configurés grâce à la commande des armoires de toilette Geberit ONE. L’affectation aux groupes est définie comme suit : Groupe Fonction Température de couleur Luminosité...
- Page 12 4 Planification 4.3 Configuration de produits tiers Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 18014409606080523 © 12-2023 972.174.00.0(00)
