MANUEL D'INSTALLATION ET
D'UTILISATION

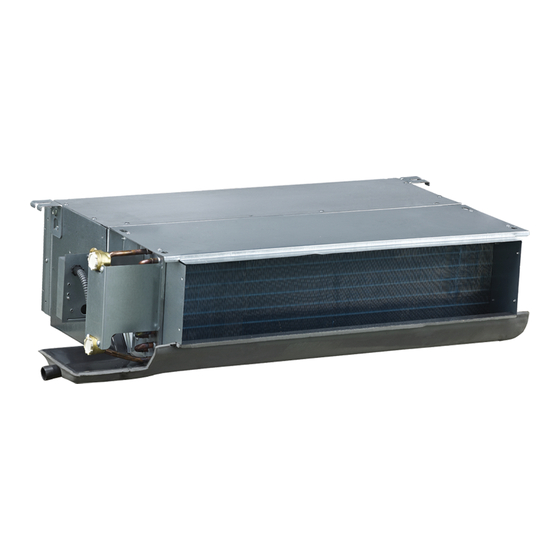

Ventilo-convecteur à Gainable
MKT3-V200 (KFC-PD-2T-200D)
MKT3-V300 (KFC-PD-2T-300D)
MKT3-V400 (KFC-PD-2T-400D)
MKT3-V600 (KFC-PD-2T-600D)
MKT3-V800 (KFC-PD-2T-800D)
MKT3-V1000 (KFC-PD-2T-1000D)
MKT3-V1200 (KFC-PD-2T-1200D)
MKT3-V200F (KFC-PD-4T-200D)
MKT3-V300F (KFC-PD-4T-300D)
MKT3-V500F (KFC-PD-4T-500D)
MKT3-V600F (KFC-PD-4T-600D)
MKT3-V800F (KFC-PD-4T-800D)
Merci d'avoir acheté cette unité de climatiseur. Avant d'utiliser le climatiseur, veuillez
lire attentivement ce manuel. Conservez-le afin de vous y reporter ultérieurement
1
Publicité
Manuels Connexes pour Frigicoll MKT3-V200
Sommaire des Matières pour Frigicoll MKT3-V200
- Page 1 MANUEL D’INSTALLATION ET D’UTILISATION Ventilo-convecteur à Gainable MKT3-V200 (KFC-PD-2T-200D) MKT3-V300 (KFC-PD-2T-300D) MKT3-V400 (KFC-PD-2T-400D) MKT3-V600 (KFC-PD-2T-600D) MKT3-V800 (KFC-PD-2T-800D) MKT3-V1000 (KFC-PD-2T-1000D) MKT3-V1200 (KFC-PD-2T-1200D) MKT3-V200F (KFC-PD-4T-200D) MKT3-V300F (KFC-PD-4T-300D) MKT3-V500F (KFC-PD-4T-500D) MKT3-V600F (KFC-PD-4T-600D) MKT3-V800F (KFC-PD-4T-800D) Merci d’avoir acheté cette unité de climatiseur. Avant d’utiliser le climatiseur, veuillez...
- Page 2 Ce manuel fait référence à un équipement avec une installation des deux côtés (droite et gauche) avec ces références. MKT3-V200 (KFC-PD-2T-200D) DROITE MKT3-V400 (KFC-PD-2T-400D) DROITE MKT3-V200F (KFC-PD-4T-200D) DROITE MKT3-V300F (KFC-PD-4T-300D) DROITE MKT3-V500F (KFC-PD-4T-500D) DROITE MKT3-V300 (KFC-PD-2T-300D) DROITE MKT3-V800 (KFC-PD-2T-800D) DROITE...
- Page 3 SOMMAIRE PAGE Réalisez l’installation en accord seulement avec ces instructions d'installation. Une installation défectueuse peut entraîner une fuite d’eau, une électrocution. PRÉCAUTIONS ................. 1 Si vous installez l’appareil dans une petite pièce, prenez des INFORMATIONS RELATIVES À L'INSTALLATION ....2 mesures pour que la concentration de réfrigérant ne FONCTIONS ET CARACTÉRISTIQUES ........
- Page 4 2. INFORMATION D’INSTALLATION AVERTISSEMENT « Pour l’intaller correctement, veuillez tout d’abord lire le Manuel Mettez le climatiseur à la masse. d’ulisation et d’installation». Ne raccordez pas le fil de masse aux tubes de gaz ou d’eau, ni à un paratonnerre ou à un câble téléphonique de terre. Une Le climatiseur doit être installé...
- Page 5 6. DÉSIGNATIONS DES ÉLÉMENTS § Précautions avant l’installation. Les figures ci-dessus ne constituent que des exemples. Des • Décidez de la manière de transporter l’appareil. différences sont possibles en fonction du modèle acheté. • Essayez de transporter cet appareil avec l’emballage original. Armoire de retour d’air Vanne pour effluent •...
- Page 6 Fer béton Boulon encastré (Avec boulon encastré dans le tube) § Suspendre l’unité intérieure • Utilisez des outils tels que les poulies pour hisser l’unité intérieure jusqu’au boulon de suspension. • Nouveau crépi en béton • Utilisez des outils comme l'indicateur de pente pour placer Fixez-la avec des douilles encastrables ou des boulons horizontalement l’unité...
- Page 7 Quatre modèles de tube (Unité : mm) Les quantités de ventilateurs et moteurs sont données comme orientation. Le produit réel prévaut. B (orifice de retour d’air ) Boîtier de commande électrique Sortie deau chaude RC3/4’’ Orifice de purge de condensat Orifice de levage 4-10X16 Sortie d’eau froide RC3/4’’...
- Page 8 8. RACCORDEMENT DE TUBES § Installez la soupape d’échappement d’air. L’autre côté correspond au tube d’arrivée d’eau. § Quand vous raccordez le collecteur d’eau, réglez le couple de serrage à 6 180~7 540 N.cm (630~770 kgf.cm), et utilisez une clé pour serrer, comme la figure l’indique. §...
- Page 9 10. CÂBLAGE AVERTISSEMENT Le climatiseur doit utiliser une alimentation d’énergie propre avec une tension assignée. L’alimentation extérieure du climatiseur doit être pourvue d’un fil de terre, qui est lié au fil de terre des unités extérieure et intérieure. Les travaux de câblage doivent être exécutés par des personnes qualifiées et dans le respect du schéma du circuit. Un dispositif de coupure omnipolaire ayant une séparation d’au moins 3 mm avec tous les pôles et un dispositif différentiel résiduel (RCD) avec un régime nominal au-dessus de 10 mA doivent être incorporés au câblage fixe selon la règlementation nationale.
- Page 10 10.1 Schéma de câblage...
- Page 11 10.2 Le modèle par défaut de Fan Coil DC est réglé sur 12 Pa à la sortie de l'usine. Les clients peuvent composer la position pertinente afin de choisir le modèle et la pression statique selon la plaque signalétique, les exigences de pression statique réelle relatives aux modèles et le tableau de code automatique statique.
