X04139_FR_A Manuel d'utilisation du système Pro435/Pro450
Module d'empilage à courroie BST4000-1
Le module d'empilage à courroie haute capacité BST4000-1 est une option disponible pour
le système de création de livrets de production Plockmatic Pro435_450. L'empileur peut être
configuré en ligne droite après le système de création de livrets ou à un angle de 90 degrés.
Les pièces importantes pour la configuration, les réglages, le dépannage ou l'entretien sont
mises en évidence ci-dessous.
1
9

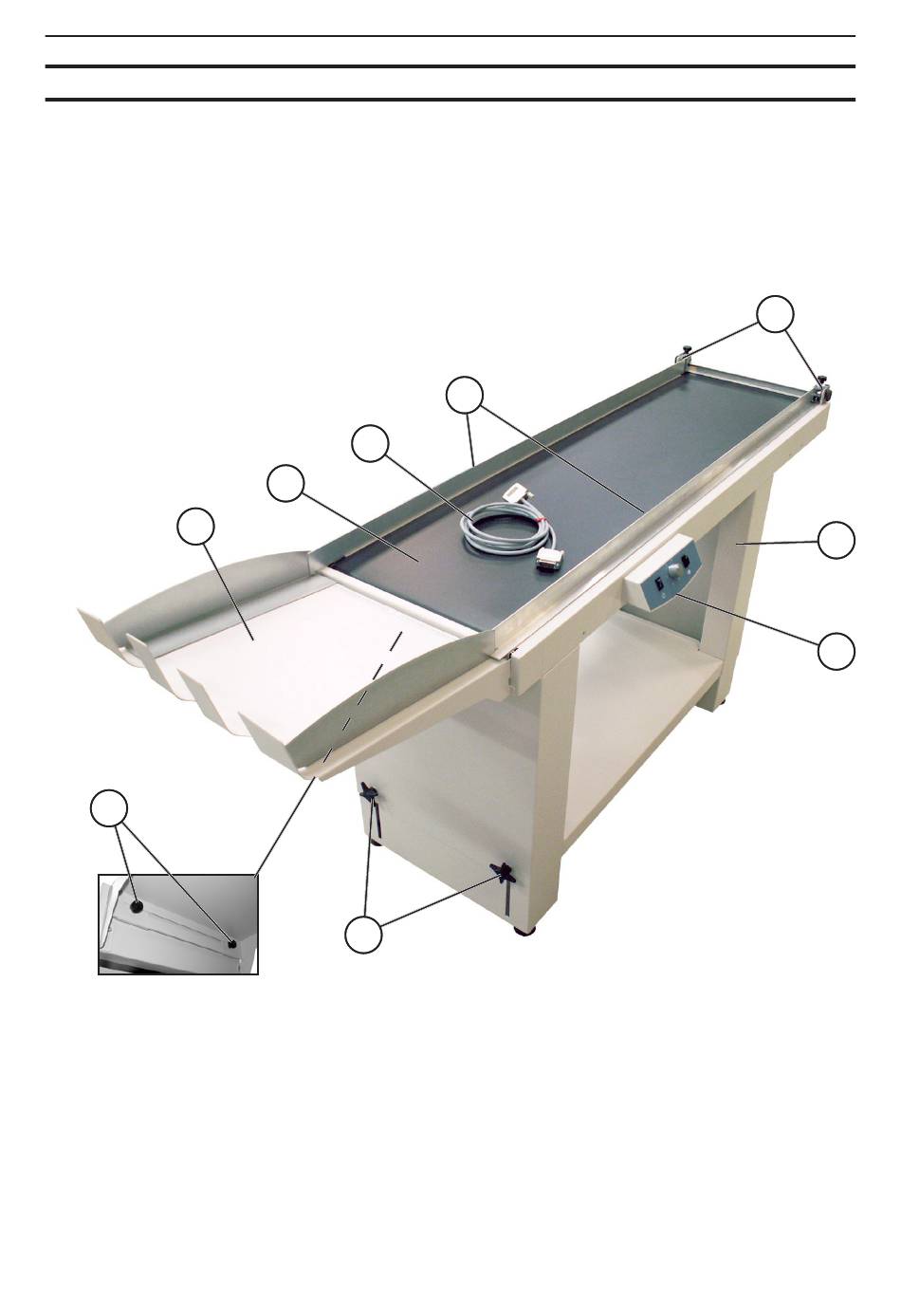

1. Réceptacle d'empilage
2. Courroie du transporteur
3. Câble COM
4. Guides latéraux
5. Boutons d'ajustement du guide latéral
d'extrémité avant
28
3
2
8
4
6. Assemblage du pied
7. Boîtier du panneau de commande
8. Boutons d'ajustement de la hauteur
(deux sur chaque pied)
9. Boutons d'ajustement du guide latéral
d'extrémité arrière (dessous)
5
suite à la page suivante
6
7
