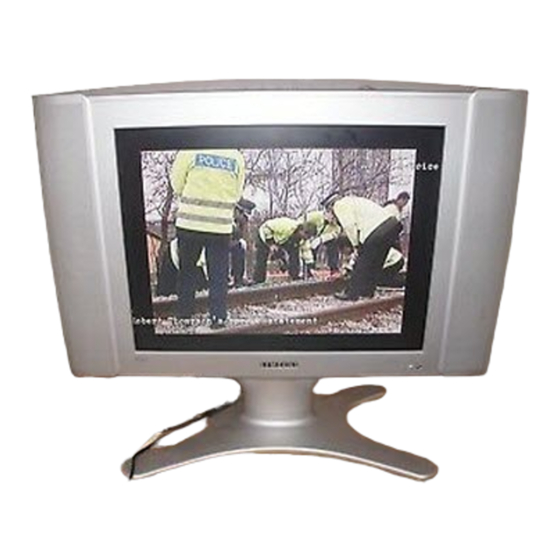

TELEVISEUR LCD LW15E23CB LW17E24CB Instructions d’utilisation Avant de faire fonctionner l’appareil, lisez minutieusement ce manuel et conservez-le en vue d’une utilisation ultérieure. MENUS A L’ECRAN AFFICHAGE PC IMAGE DANS L'IMAGE (PIP) TELETEXTE...
Attention L’éclair et la flèche dans le triangle signalent une “tension électrique ATTENTION dangereuse” à l’intérieur du RISQUE DE DECHARGE produit. ELECTRIQUE Le point d’exclamation dans le ATTENTION: POUR EVITER UNE DECHARGE triangle signale des instructions ELECTRIQUE, N’OUVREZ PAS LE CACHE ARRIERE, importantes accompagnant le AUCUNE PIECE NE PEUT ETRE REPAREE PAR produit.
Consignes de sécurité Ces illustrations présentent les consignes de sécurité relatives au téléviseur/moniteur. œ N'exposez PAS le téléviseur/moniteur 35¡ à des conditions de température ou d'humidité extrêmes. 5¡ √ N'exposez PAS le téléviseur/ moniteur à la lumière directe du soleil. œ...
Table des matières REFACE Attention ......................Consignes de sécurité ..................ONNEXION ET REPARATION DE VOTRE ELEVISERUR Présentation du panneau de commande............Présentation du panneau de branchement............- Branchement à un réseau de télévision câblée ou hertzienne..... - Branchement d'un boîtier décodeur pour TV numérique, d'un magnétoscope ou d'un lecteur DVD...........
Page 5
Table des matières (à suivre) TILISATION DES IVERSES ONCTIONS Changement de la norme Son ................ Réglage des paramètres du son ..............Possibilité d'effet sonore Dolby ..............Sélection du mode Son .................. Affichage image dans l'image (PIP)..............Arrêt automatique ..................Informations d'affichage ................. TILISATION DES ONCTIONS Configuration de votre logiciel PC (basée sur Windows 98) 28 ......
Présentation du panneau de commande Ø VOL¦ ¦ / VOL Œ PC Pour sélectionner la source PC. Pour déplacer le sélecteur à gauche ou à droite dans l’OSD. Pour augmenter ou diminuer le volume ´ PIP et les valeurs de la fonction sélectionnée. Pour activer la fonction PIP (image dans ∏...
Présentation du panneau de branchement (à suivre) Option Entrée de l’alimentation En cas de branchement d’un système audio ou vidéo au téléviseur/moniteur, vérifiez que tous les éléments sont éteints. Reportez-vous à la documentation fournie avec votre appareil pour connaître le détail des instructions de branchement et les recommandations de sécurité...
Présentation du panneau de branchement (à suivre) Œ Branchement à un réseau de télévision câblée ou hertzienne (en fonction du modèle) Afin d’afficher correctement les canaux de télévision, un signal doit être reçu par le téléviseur/moniteur depuis l’une des sources suivantes : - Une antenne extérieure - Un réseau de télévision câblée - Un réseau satellite...
Présentation du panneau de branchement (à suivre) ¨ Branchement de périphériques audio/vidéo externes - Branchez un câble RCA ou S-VIDEO à un périphérique audio/vidéo externe approprié tel qu’un magnétoscope, un lecteur DVD ou un caméscope. - Branchez les câbles audio RCA aux prises “AUDIO (L)” et “AUDIO (R)” situées à l’arrière du téléviseur/ moniteur et leurs autres extrémités aux prises de sortie audio correspondantes du périphérique audio/vidéo.
Fixation d’un dispositif de montage mural ou à bras Ce téléviseur est conforme à la norme de montage VESA qui permet d'utiliser divers dispositifs de montage VESA. Pour installer un dispositif de montage VESA, procédez comme suit : ( A ) ( B ) Posez le téléviseur face avant sur une surface plane recouverte d’un coussin ou d’une matière molle pour protéger l’écran.
Insertion des piles dans la télécommande Vous devez insérer ou remplacer les piles de la télécommande : lors de l’achat de votre téléviseur/moniteur si la télécommande ne fonctionne plus correctement Retirez le couvercle situé à l'arrière de la télécommande en exerçant une pression sur le symbole et en le tirant vers le bas fermement.
Présentation de la télécommande (toutes les fonctions sauf le télétexte) Sélectionner directement le mode PC Power TV Marche/Arrêt Afficher les informations relatives aux paramètres TV/VIDEO DISPLAY STILL Sélection des sources disponibles Gel de l’image P.STD S.STD Sélection de l’effet d’image Sélection de l’effet d’image Canal suivant Affichage du menu et...
Présentation de la télécommande (Fonctions télétexte) Power TV/VIDEO DISPLAY STILL P.STD S.STD Page télétexte suivante Sélection de programme par nom MENU Page télétexte précédente MUTE EXIT Quitter l’affichage télétexte -/-- PRE-CH Affichage télétexte/ TTX/MIX AUTO Afficher à la fois informations télétexte et programme normal Sélection du mode télétexte SLEEP...
Mise en marche et arrêt Le câble relié au secteur est fixé à l'arrière du téléviseur/moniteur. Power Branchez la prise mâle du câble relié au secteur à une prise femelle appropriée. TV/VIDEO DISPLAY STILL Résultat: Le voyant de veille s’éteint sur la façade. P.STD S.STD Power...
Télécommande La télécommande est principalement utilisée pour : Changer de canal et ajuster le volume Réglez le téléviseur/moniteur en utilisant le système de Power menu à l’écran TV/VIDEO DISPLAY STILL Le tableau suivant présente les boutons les plus fréquemment utilisés Power ainsi que leurs fonctions.
Choix de la langue Power TV/VIDEO DISPLAY STILL Power Power Lorsque vous utilisez le téléviseur/moniteur pour la première fois, P.STD S.STD vous devez sélectionner la langue utilisée pour afficher les menus et les indications. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power...
Mémorisation automatique des canaux Vous pouvez chercher les plages de fréquence disponibles par balayage (leur disponibilité dépend de votre pays). Il est possible que Power Power les numéros de programmes alloués automatiquement ne correspondent pas aux numéros de programmes souhaités ou actuels. Vous pouvez toutefois organiser les numéros manuellement et effacer SOURCE SOURCE...
Mémorisation manuelle des canaux Vous pouvez mémoriser jusqu’à 100 canaux, y compris ceux reçus via les réseaux câblés. Lors de la mémorisation manuelle des canaux, vous pouvez choisir : Power Power De mémoriser ou non chaque canal trouvé Le numéro du programme qui vous servira à identifier SOURCE SOURCE AUTO...
Attribution de noms aux canaux Power Power Si des informations relatives aux noms de canal sont émises au moment de la mémorisation manuelle ou automatique des canaux, les noms sont attribués directement aux canaux. Toutefois, vous pouvez SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY...
Saut des canaux indésirables Vous pouvez exclure des canaux que vous avez choisis parmi ceux que vous avez balayés. Lorsque vous balayez les canaux mémorisés, ceux Power Power que vous avez choisis de sauter ne s’affichent pas. Tous les canaux que vous ne choisissez pas spécifiquement de sauter SOURCE Power SOURCE...
Organisation des canaux mémorisés Vous pouvez intervertir les numéros de deux canaux pour : Power Power Changer l’ordre numérique dans lequel ces canaux ont été automatiquement mémorisés. Attribuer des numéros facilement mémorisables canaux que SOURCE Power SOURCE AUTO DISPLAY Power AUTO DISPLAY STILL...
Changement de la norme Image Power Power SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power Power Vous pouvez sélectionner le type d'image qui correspond le mieux à vos exigences d'affichage. P.STD P.STD S.STD S.STD SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL...
Power TV/VIDEO DISPLAY STILL P.STD S.STD Sélection du format de l’image Power Power MUTE EXIT Vous pouvez sélectionner le format d'image qui correspond le mieux à vos exigences d'affichage. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power Power P.STD P.STD S.STD S.STD...
Changement de la norme Son Power Power Vous pouvez sélectionner le type d’effet spécial sonore souhaité SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL lorsque Power Power P.STD P.STD S.STD S.STD Appuyez sur le bouton MENU. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL...
Possibilité d’effet sonore Dolby Power Power Cette fonction permet d’obtenir un effet Dolby similaire à celui d’une SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL salle de cinéma en mélangeant les haut parleurs droite et gauche. Power Power P.STD P.STD S.STD S.STD Appuyez sur le bouton MENU.
Affichage image dans l'image (PIP) Vous pouvez afficher une image secondaire dans l’image principale du programme de télévision ou des périphériques externes Audio/Vidéo comme un magnétoscope ou un lecteur de DVD. De cette manière, Power Power vous pouvez regarder un programme de télévision ou surveiller l’entrée vidéo de n’importe quel périphérique connecté...
Power TV/VIDEO DISPLAY STILL P.STD S.STD Arrêt automatique Power Power Vous pouvez sélectionner un intervalle de temps compris entre 10 et MUTE EXIT 240 minutes à l’issue duquel le téléviseur/moniteur s’arrête automatiquement. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power Power P.STD...
Windows et de votre propre carte vidéo. Les informations de configuration de base s’appliquent cependant dans la plupart des cas, même si les affichages diffèrent. (Si tel n’est pas le cas, contactez le fabricant de votre ordinateur ou votre revendeur Samsung.) Cliquez sur “Settings (Paramètres)” dans le menu Démarrer de Windows.
Power Power Réglage de la luminosité et du contraste. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Préréglez le mode PC en appuyant sur le bouton PC. Power Power P.STD P.STD S.STD S.STD SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Appuyez sur le bouton MENU.
Réglage de la qualité de l’image Préréglez le mode PC en appuyant sur le bouton PC. Power Power Cette fonction est utilisée pour obtenir un réglage fin et une meilleure SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power Power image en éliminant les interférences responsables du tremblement et du tressautement des images.
Power Power Changement de la position de l’image SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power Power Préréglez le mode PC en appuyant sur le bouton PC. P.STD P.STD S.STD S.STD SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Appuyez sur le bouton MENU.
Power Power Réglage de la couleur SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Power Power Préréglez le mode PC en appuyant sur le bouton PC. P.STD P.STD S.STD S.STD SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Appuyez sur le bouton MENU. Résultat: Le menu principal s'affiche.
Power Power Initialisation des réglages d’image Power Power Préréglez le mode PC en utilisant le bouton PC. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY STILL STILL Vous pouvez ramener tous les réglages d’image à leur valeur par défaut. SOURCE SOURCE AUTO DISPLAY AUTO DISPLAY...
Fonction Télétexte La plupart des canaux de télévision proposent des services d’informations écrites via le télétexte. Les informations proposées comprennent : Les horaires des programmes télévisés Bulletins d’informations et prévisions météo Des résultats sportifs Des informations voyages Ces informations sont réparties sur des pages numérotées (voir schéma). Part Contenu Numéro de la page sélectionnée.
Power Affichage des informations télétexte TV/VIDEO DISPLAY STILL P.STD S.STD Vous pouvez afficher les informations télétexte à tout moment sur votre téléviseur/moniteur. Pour que l’affichage des informations télétexte soit correct, MENU la réception des canaux doit être stable, sans quoi : Des informations peuvent manquer Des informations peuvent manquer MUTE...
Sélection d’une page par numéro Power TV/VIDEO DISPLAY STILL Vous pouvez entrer le numéro de page directement en appuyant sur P.STD S.STD les boutons numériques de la télécommande. Entrez le numéro de page à trois chiffres figurant dans la table des matières en appuyant sur les boutons numériques correspondants.
MUTE EXIT Utilisation de FLOF pour sélectionner une page PRE-CH -/-- Les différents sujets inclus dans les pages télétexte disposent d’un code TTX/MIX AUTO de couleur et peuvent être sélectionnés à l’aide des boutons colorés de SLEEP DUAL I/II LIST/FLOF CANCEL la télécommande.
Pannes : Avant de contacter le personnel qualifié du service d’assistance Avant de contacter le service après-vente Samsung, effectuez les vérifications simples qui suivent : Si vous ne pouvez pas résoudre le problème en suivant les instructions ci-dessous, notez le modèle et le numéro de série de votre téléviseur/moniteur et contactez votre revendeur local.
Active Inactive Témoin d’alimentation Rouge Rouge, clignotant (intervalle d’une seconde) LW15E23CB : 48W (Maxi.) Consommation Moins de 2W LW17E24CB : 58W (Maxi.) Ce téléviseur/moniteur revient automatiquement en fonctionnement normal lorsque la synchronisation horizontale et la synchronisation verticale sont rétablies. Cela se produit lorsque vous déplacez la souris de l’ordinateur ou lorsque vous appuyez sur une touche du...
Spécifications techniques et environnementales Modèle LW15E23CB LW17E24CB Ecran Taille 15” de diagonale 17” de diagonalel Taille de l’affichage 304.1(H) x 228.1(V) mm 338(H) x 270(V) mm Type matrice active a-si TFT Pas des pixels 0.297 (H) x 0.297 (V) mm...
Modes d’affichage Si le signal du système équivaut au mode de signal standard, l’écran se règle automatiquement. Dans le cas contraire, réglez le mode en vous reportant au guide d’utilisateur de la carte vidéo car l’écran peut ne pas s’afficher ou seul le témoin de mise sous tension peut être allumé. Pour les modes d’affichage figurant ci-dessous, l’image de l’écran a été...
