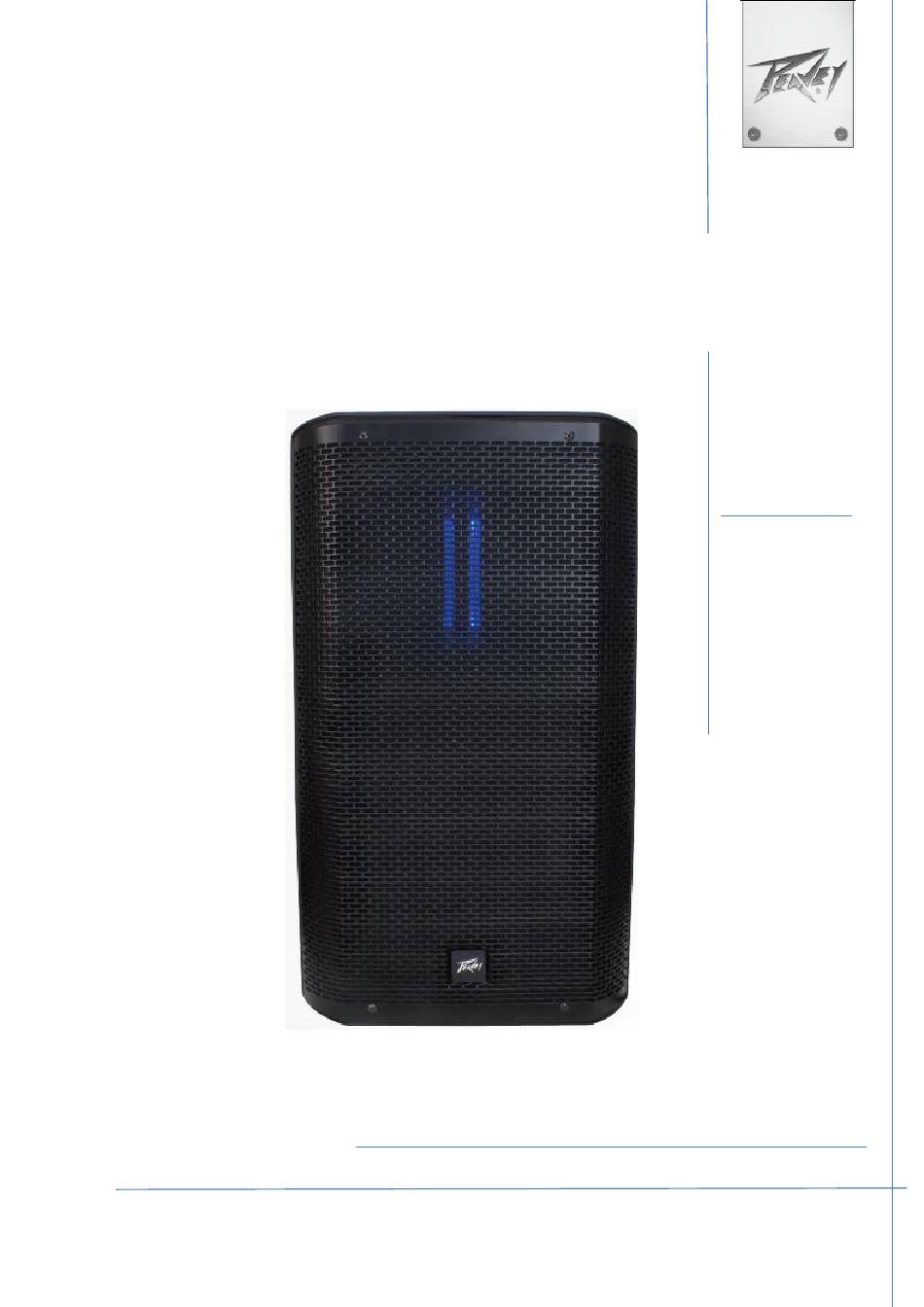

- Page 1 ™ Système d'enceinte amplifiée Manuel d'utilisatio www.peavey.com...
- Page 2 Warning: Changes or modifications to the equipment not approved by Peavey Electronics Corp. can void the user’s authority to use the equipment. Note – This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
- Page 3 Français Introduction Nous vous remercions d'avoir acheté le système d'enceinte amplifiée Peavey® RBN™ 112. Le RBN™ 112 dispose d'une section de puissance à bi-amplification qui fournit 1 000 Watts de puissance de crête pour le woofer et 500 Watts de puissance de crête pour le tweeter à ruban, tous deux avec la compression DDT™.
- Page 4 VM™ 70 Description Le Peavey® RBN™ 112 est un puissant système d'enceinte bi-amplifié à deux voies conçu pour assurer des niveaux très élevés de performance dans une enceinte amplifiée compacte. Ce système amplifié à deux voies est composé d'un amplificateur de puissance de commutation de 1 000 W en crête, qui pilote un woofer 30 cm à...
- Page 5 Une source de signal typique pour les entrées de niveau ligne du Peavey RBN™ 112 serait une console de mixage (un mélangeur) de renforcement sonore ou la sortie d'un lecteur de CD, d'un lecteur MP3 ou d'un magnétophone.
- Page 6 PANNEAU INFÉ RIEUR ARRIÈ RE INTERRUPTEUR MARCHE-ARRÊ T (1) Cet interrupteur à bascule fournit le courant alternatif au RBN™ 112 lorsqu'il est mis en position ON (MARCHE). La position ON (MARCHE) correspond au côté supérieur de l'interrupteur enfoncé ou presque affleurant à la face arrière. FUSIBLE (2) L'appareil est protégé...
- Page 7 d'alimentation secteur. Vous pouvez régler la tension appropriée pour votre RBN™ 112 en utilisant le sélecteur de tension (4) sur le panneau arrière de l'appareil. Veuillez lire attentivement le présent guide afin d'assurer votre sécurité personnelle ainsi que celle de vos équipements. Ne détachez jamais la broche de terre d'un quelconque équipement. Elle est prévue pour votre sécurité.
- Page 8 Le cordon d'alimentation CEI qui convient pour votre région peut maintenant être branché dans la prise CEI (3), et l'interrupteur d'alimentation (1) activé pour allumer le système d'enceinte amplifiée RBN™ 112.
- Page 9 PANNEAU SUPÉ RIEUR PANNEAU SUPÉRIEUR ARRIÈRE ARRIÈ RE ENTRÉ ES (5) Deux canaux d'entrée sont fournis. L'entrée niveau ligne est de type symétrique avec une impédance moyenne. La prise jack est un connecteur combo femelle XLR et TRS 6,3 mm. La sensibilité...
- Page 10 Jack de sortie TRAITÉ E DU CAISSON DE BASSES É LABORÉ (11) Fournit un signal filtré destiné à être utilisé avec les systèmes de caissons de basses amplifiés autres que le RBN™ 215 ou 118. Suivez les instructions de l'assistant de configuration dans le menu RBN™...
- Page 11 Les inserts de montage du RBN™ 112 sont conçus pour être utilisés par groupes de quatre avec le support de montage Peavey® VM70 (03011050), ainsi qu'avec le support quadrillé Peavey IMPULSE® 30 cm (00386920 en noir, 00386940 en blanc). Le RBN™ 112 peut également être utilisé avec le support d'enceinte Peavey® Wall-Mont (montage mural) (00922940 en noir), qui s'adapte à...
- Page 12 Si vous avez des questions concernant le matériel ou les pratiques appropriés pour la sécurité du vol ou de l'ancrage du Peavey RBN™ 112, contactez un technicien agréé ou consultez les entreprises locales d'ancrage qui ont du personnel formé et agréé.
- Page 13 INSTRUCTIONS D'UTILISATION Branchement de l'alimentation secteur AC au RBN™ 112 Le RBN™ 112 est livré avec un cordon d'alimentation AC de 1,8 m CEI. Si vous utilisez une rallonge ou une multiprise avec cette enceinte amplifiée, assurez-vous qu'elle est de bonne qualité...
- Page 14 Utilisation du RBN™ 112 avec un caisson de basses RBN™ 215 ou RBN™ 118 Le caisson de basses RBN™ 215 ou RBN™ 118 peuvent être utilisés avec un RBN™ 112 en se servant du mât fileté de diamètre 36 mm fourni avec le caisson de basses. Toutes les précautions indiquées pour l'utilisation du RBN™...
- Page 15 Si la table de mixage indique un écrêtage de ses signaux de sortie, alors toute la capacité de puissance du RBN™ 112 n'est pas utilisée proprement. Le fait d'écrêter le signal avant qu'il n'arrive au RBN™ 112 n'est pas optimal. Réduisez le niveau de sortie du mélangeur et poussez la ou les commandes de gain sur le RBN™...
- Page 16 Fonctionnement du menu de commande utilisateur DSP du RBN™ 112 L'interface de ce produit se compose d'un LCD à deux lignes, avec 16 caractères par ligne, et d'un encodeur rotatif avec fonction poussoir pour la sélection. La commande de traitement DSP accessible par l'utilisateur se compose d'un égaliseur graphique à...
- Page 17 Input Level meter: (Mesure du niveau d'entrée :) Affiche le niveau actuel du signal d'entrée. Affiche clairement l'état d'activation du DDT, en affichant les lettres "DDT" sur le côté droit de l'écran. Configure? (Configurer ?) Push Select (Sélection par appui)Il s'agit d'un affichage d'ensemble qui n'est pas modifiable directement.
- Page 18 Le filtre passe-haut sur le woofer du RBN™ 112 est porté au crossover avec la sortie du caisson de basses traitée à la fréquence sélectionnée. Emplacement du RBN 112 : (Sous-menu Configuration) Cela affecte une partie du traitement dédié du woofer pour tenir compte des surfaces de délimitation, etc.
- Page 19 Remarque : Si la source d'entrée provient de la sortie traitée passe-haut du caisson RBN, l'écran affiche : “EQ Bypassed” (EQ bypassé) “Use EQ in RBN Sub” (Utiliser EQ dans caisson RBN) Bass enhancement: (Renforcement des basses :) Off or On. (Arrêt ou Marche.) Delay: (Retard :) Durée du retard actuel Réglez l'écran entre 0 et 150 ms, également en pieds et en mètres...
- Page 20 Si oui, éteignez le RBN™ 112 et laissez-le refroidir pendant un laps de temps suffisant. S'il n'y a toujours pas de sortie, contactez votre revendeur agréé Peavey ou le Centre de service international Peavey. Ronflement ou bourdonnement Si le RBN™...
- Page 21 Si, après avoir vérifié tous les points de vérification énumérés et tout ce à quoi vous pouvez penser en toute sécurité, le système présente encore des problèmes, prenez soigneusement note de toutes les conditions et vérifiez auprès de votre revendeur Peavey pour obtenir des conseils.
- Page 22 à une distance de 1 m et à pleine capacité. Le système utilise un Woofer Peavey® 30 cm Scorpion® à aimant néodyme et à bobine double voie, ainsi qu'un tweeter à ruban Peavey RD™2.6. Le diagramme de couverture nominal est de 110° dans le plan horizontal et de 30°...
- Page 23 17,7 kg. Les besoins en alimentation sont : 200 Watts nominaux, 120 V CA, 50/60 Hz (Domestique US) et 220-240 V CA, 50/60 Hz (Export). Le système d'enceinte est dénommé Peavey® RBN™ 112.
- Page 25 CARACTÉ RISTIQUES Réponse en fréquence : 59 Hz à 20 kHz Limite basse de fréquence (point à -3 dB) : 59 Hz Limite basse de fréquence utilisable (point à -10 dB) : 52 Hz Amplificateurs de puissance internes (sous 120 V CA secteur) : Woofer - puissance de 1 000 Watts en crête disponible Puissance continue : 500 Watts à...
- Page 26 DHT (THD) et IM : Typiquement inférieure à 0,1% Facteur d'amortissement : Supérieur à 50 à 1 000 Hz, 4 Ohms Besoins en alimentation du système Peavey® RBN™ 112 (national) : 200 Watts nominaux, 120 VAC, 60 Hz Type de fusible Pour une UTILISATION sous 120 VAC : Classification internationale du fusible T10AH 250 V.
- Page 27 V. Il s'agit d'un fusible temporisé de style de cartouche de 5 x 20 mm avec une cote de 250 V 5 Ampères. Caractéristiques sujettes à modifications sans préavis.
- Page 28 Warranty registration and information for U.S. customers available online atwww.peavey.com/warranty or use the QR tag below Features and specifications subject to change without notice. Peavey Electronics Corporation 5022 Hartley Peavey Drive Meridian, MS 39305 (601) 483-5365 FAX (601) 486-1278 Logo referenced in Directive 2002/96/EC Annex IV(OJ(L)37/38,13.02.03 and defined...
