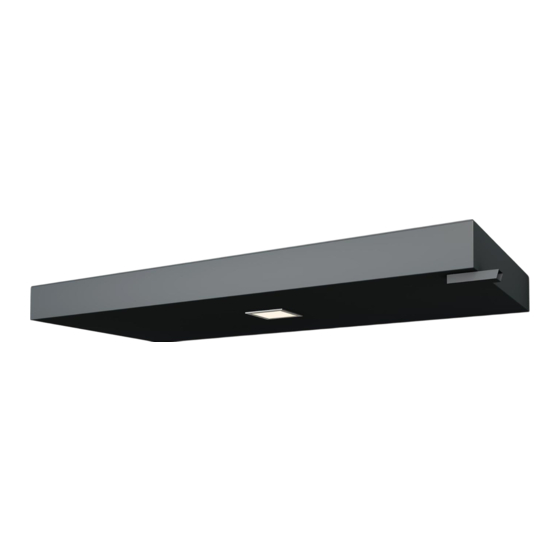

Gutta BS Plus 160 Instructions De Montage
Masquer les pouces
Voir aussi pour BS Plus 160:
- Instructions de montage (12 pages) ,
- Instructions de montage (5 pages) ,
- Instructions de montage (12 pages)
Publicité
Liens rapides
Rechteckvordach BS Plus 160/200
mit 2 Pfosten
Montageanleitung
D
Assembly instructions
GB
Instructions de montage
F
Montagevoorschriften
NL
Rechteckvordach BS Plus 160 / 200 mit 2 Pfosten
Rechteckvordach BS Plus 160 / 200 mit 2 Pfosten
Art.-Nr.: 7500703 - 7500772
Nr.: 9219120
Publicité
Manuels Connexes pour Gutta BS Plus 160
Sommaire des Matières pour Gutta BS Plus 160
- Page 1 Rechteckvordach BS Plus 160/200 mit 2 Pfosten Montageanleitung Nr.: 9219120 Assembly instructions Instructions de montage Montagevoorschriften Rechteckvordach BS Plus 160 / 200 mit 2 Pfosten Rechteckvordach BS Plus 160 / 200 mit 2 Pfosten Art.-Nr.: 7500703 - 7500772...
- Page 2 Important Recommandations Wichtige Hinweise! Reccommendations! importantes ! • Vor der Montage bitte Montageanleitung genauestens • Prior to assembly please study the assembly instruc- • Avant le montage, veuillez lire exactement les inst- durchlesen und Produkt auf evtl. Transportschäden tions in detail and check the consignment for possible ructions de montage et vérifier s‘il n‘y a pas de défaut bzw.
- Page 3 Nr. | No. | Bezeichnung | Designation | Désignation Stück | Pieces | Piéces BS plus 160 BS plus 200 Dübel Ø 12 mm Plugs Ø 12 mm | Cheville Ø 12 mm U-Scheibe Washers | Laveuse Schraube 10 x 80 mm...
- Page 4 Anbaumaße BS 160 / 200 | Screw size BS 160 / 200 | Taille de vis BS 160 / 200 BS 160 = 1310 mm / BS 200 = 1710 mm 60 mm BS 200 = 825 mm...
- Page 5 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Montage der oberen Befestigungswinkel am Vordach Mounting the upper mounting brackets on the canopy BS 160 1x BS 160 7x BS 200 1x BS 200 7x Montage des supports de fixation supérieurs sur la verrière 58 mm...
- Page 6 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Abziehen des LED Panels und das Stromkabel durch das Vordach ziehen. Disconnect the LED panel and pull the power cable through the canopy. Débranchez le panneau DEL et tirez le câble d‘alimentation à...
- Page 7 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Befestigung von unten / Fastening from below / Fixation par le bas BS 160 4x Bohren Sie die Löcher mit einen Bohrer 3,5mm vor / Pre-drill the holes with a BS 200 6x 3.5mm drill bit / Pré-percer les trous avec une mèche de 3,5 mm Setzen Sie die Schrauben wie angezeigt / Insert the screws as indicated / Insert rer les vis comme indi...
- Page 8 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Montage Pfosten mit Entwässerung / Mounting post with drainage / Poteau de montage avec drainage Pendel Pendulum Pendule Untere Befestigungspunkt für Befestigungswinkel mittels eines Pendels ausjustie- ren.
- Page 9 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Setzten Sie den eben zusammen gesteckten Pfosten auf den oberen Befestigungs- winkel und verschrauben Sie diesen. Place the post, which has just been assembled, on the upper mounting bracket and screw it together.
- Page 10 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Untere Befestigungspunkt für Befestigungswinkel mittels eines Pendels ausjustieren. Anschließend Befestigungswinkel auf dem Boden verschrauben. Adjust the lower fixing point for the mounting bracket using a pendulum. Then screw the fixing bracket to the floor.
- Page 11 Montage BS 160 / 200 | Montage BS 160 / 200 | Instructions BS 160 / 200 Silikonfuge / silicone joint / joint silicone Bringen Sie eine Silikonfuge zwischen Wand und Vordach an. Place a silicone joint between wall and canopy. Placer un joint en silicone entre le mur et la verrière.
- Page 12 Rasengitter Gartenprodukte ... und vieles mehr ! Plates for crafts Lawn grids Garden products ... and much more ! www.gutta.com Gutta Werke GmbH Bau- und Heimwerkerprodukte Bahnhofstraße 51-57 D-77746 Schutterwald Telefon 0781 6090 Telefax 0781 6093200 info@gutta.com www.scobalit.de Scobalitwerk Wagner GmbH...
