49.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Wandleuchte
Wall luminaire
Applique
Lichtaustritt
Light emission
Diffusion lumineuse
Gebrauchsanweisung
Anwendung
Wandleuchte mit einseitigem Lichtaustritt für
Beleuchtungs- und Gestaltungsaufgaben
in der Lichtarchitektur.
Die Leuchte kann mit ihrem Lichtaustritt
wahlweise nach oben oder unten gerichtet
montiert werden.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit, Silber oder Weiß
Sicherheitsglas mattiert
Reflektoroberfläche Reinstaluminium

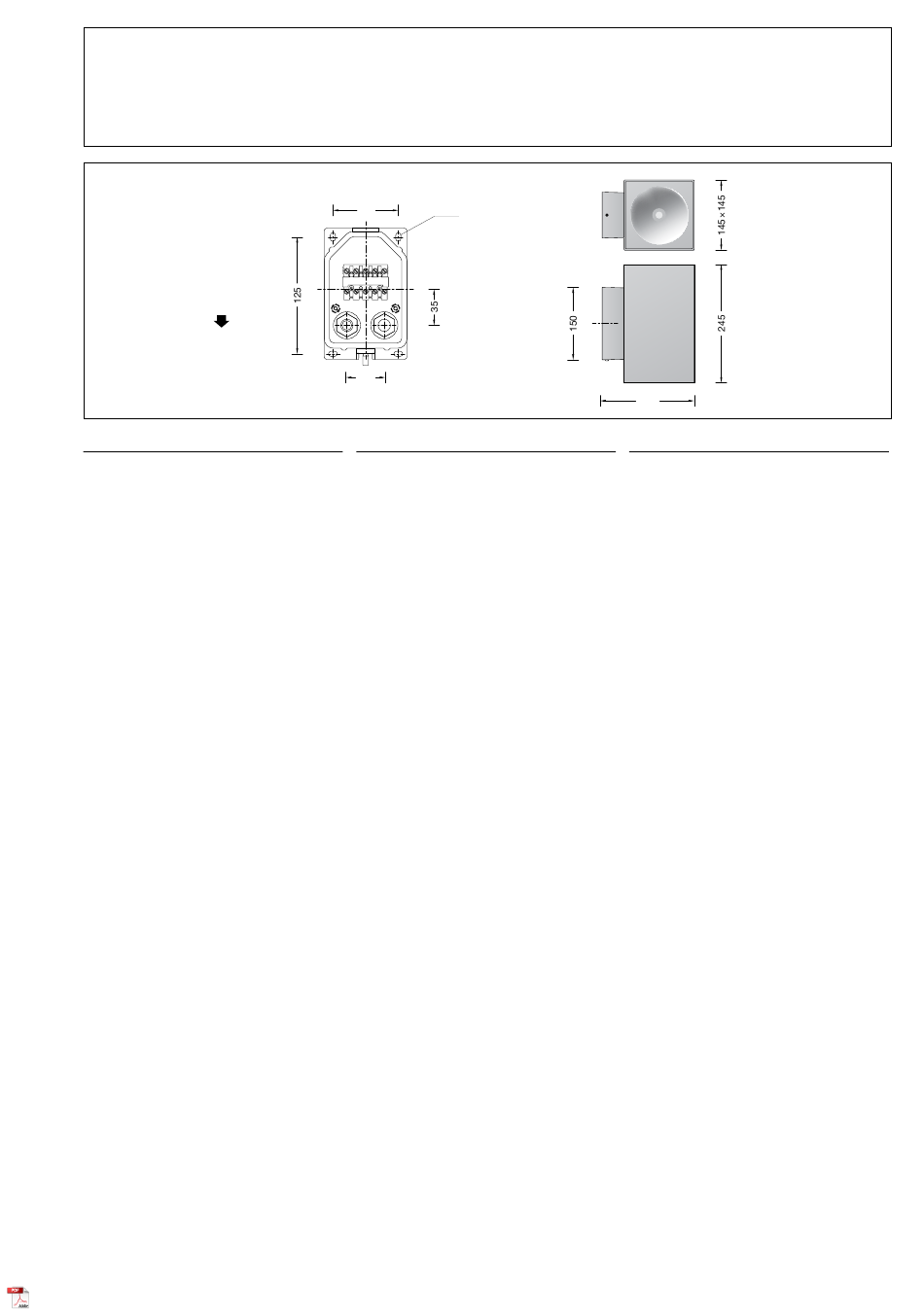

Montageplatte mit 2 Befestigungs-
bohrungen ø 5,4 mm · Abstand 70 x 125 mm
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø 7-12 mm
1 Leitungsverschraubung werkseitig mit
Blindstopfen verschlossen
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-275 V
DALI-steuerbar
Anzahl der DALI-Adressen: 1
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
®
BEGA Thermal Control
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empfindlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
c  – Konformitätszeichen
Gewicht: 4,3 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) D
70
70
Ø 5,4
40
40
Instructions for use
Application
Wall luminaire with single-sided light output for
illumination and design tasks in architecture.
The luminaire can be installed with the light
distribution opening upwards or downwards.
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
®
BEGA Unidure
®
coating technology
Colour graphite, silver or white
Matt safety glass
Reflector surface made of pure aluminium
Mounting plate with 2 fixing
holes ø 5.4 mm · 70 x 125 mm spacing
2 screw cable glands with strain relief
for through-wiring power connecting cable
ø 7–12 mm
1 screw cable gland closed at the factory with
a dummy plug
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-275 V
DALI-controllable
Number of DALI addresses: 1
Basic insulation is provided between the mains
and control cables
BEGA Thermal Control
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
c  – Conformity mark
Weight: 4.3 kg
This product contains light sources of energy
efficiency class(es) D
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
190
190
Fiche d'utilisation
Utilisation
Applique à diffusion lumineuse unilatérale pour
l'éclairage décoratif et architectural.
Le luminaire peut être installé avec le diffuseur
orienté vers le haut ou vers le bas.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite, argent ou blanc
Verre de sécurité mat
Finition du réflecteur aluminium extra-pur
Contre-plaque avec 2 trous de fixation
ø 5,4 mm · Entraxe 70 x 125 mm
2 presse-étoupes avec décharge de traction
pour branchement en dérivation du câble de
raccordement réseau de ø 7-12 mm
1 presse-étoupe fermée avec bouchon de
l'usine
Bornier 2,5@ avec connecteur embrochable
Raccordement de mise à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-275 V
pour pilotage DALI
Nombre d´adresses DALI : 1
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
®
BEGA Thermal Control
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
c  – Sigle de conformité
Poids: 4,3 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique D
24 738
é
c
IP 65
®
®
1 / 3
