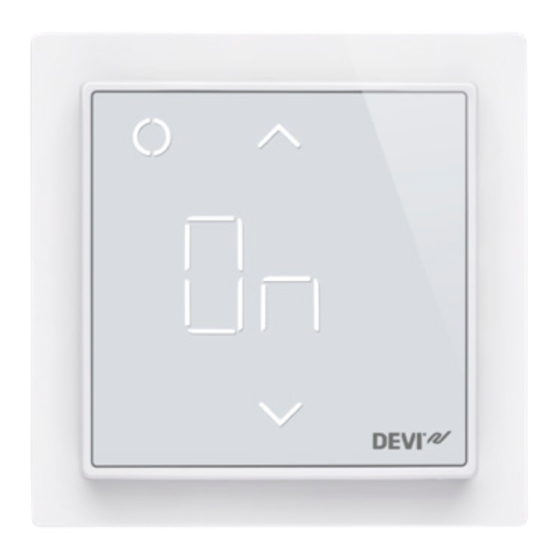

- Page 1 Manuel d’installation DEVIreg™ Smart Thermostat ou commutateur électronique intelligent programmable à connectivité Wi-Fi et contrôlé par application www.DEVI.com...
- Page 2 DEVIreg™ Smart Sommaire Introduction ......2 Caractéristiques techniques....4 Instructions de sécurité.
- Page 3 DEVIreg™ Smart • un assistant d’installation permettant de con gurer le type de pièce/sol (nécessite une application) ; • un support pour les systèmes à plusieurs cadres. • Compatibilité avec plusieurs sondes NTC tierces. • Possibilité de spéci er les réglages du thermostat avant l’installation et de les importer dans le thermostat à...
- Page 4 DEVIreg™ Smart Pour plus d’informations sur ce produit, rendez-vous sur : devismart.com Caractéristiques techniques Tension de fonctionnement 220-240 V~, 50/60 Hz Puissance consommée 0,40 W max. en veille Relais : Charge résistive 16 A max./3 680 W à 230 V Charge inductive 1 A max à...
- Page 5 DEVIreg™ Smart Température ambiante 0 °C à 30 °C Température hors gel* 5 °C à 9 °C (par défaut 5 °C) Plage de température* Température ambiante : entre 5 °C et 35 °C. Température du plancher : entre 5 °C et 45 °C. Temp.
- Page 6 DEVIreg™ Smart Classe IP Classe de protection Classe II – Dimensions 85 x 85 x 20-24 mm (profondeur d’encastrement : 22 mm) Poids 127 g * ne concerne pas la fonction de commutateur La sécurité électrique et la compatibilité électromagnétique de ce produit sont conformes à...
- Page 7 DEVIreg™ Smart • Le thermostat/commutateur doit être connecté à une alimenta- tion électrique par l’intermédiaire d’un sectionneur omnipolaire. • Branchez toujours le thermostat/commutateur à une alimenta- tion électrique en courant continu. • N’exposez pas le thermostat/commutateur à l’humidité, à l’eau, à...
- Page 8 DEVIreg™ Smart Instructions de montage Veuillez respecter les directives de positionnement suivantes : Placez le thermostat à une hauteur adaptée sur le mur (généralement 80-170 cm). Le commutateur peut être placé sur une zone libre du mur. Il ne faut pas installer le thermostat/commutateur dans une pièce humide.
- Page 9 DEVIreg™ Smart Note for thermostat: A oor sensor is recommended in all oor heating applications and mandatory to thin mats and under wooden oors to reduce the risk of over-heating the oor. • Placez la sonde de dalle dans une gaine de protection en plastique dans le sol, à...
- Page 10 à Mains Maximum 220-240V~ l’aide d’un connecteur séparé. Load 16 (1) A 50-60 Hz Danfoss A/S Nordborgvej 81 IP21 6430 Nordborg Denmark Standby maximum 0.4 Watt Remarque : installez toujours la sonde de dalle dans un fourreau dans le sol.
- Page 11 DEVIreg™ Smart Ajoutez le cadre avant d’encliqueter la partie supérieure sur la partie inférieure. Insérez le module de façade en le cliquant. Prenez garde à ne pas plier les connecteurs compte tenu de l’ex- trémité femelle. Appuyez soigneuse- ment jusqu’à ce que le cadre soit xé contre le joint en caoutchouc.
- Page 12 DEVIreg™ Smart Important : N’appuyez PAS au centre de l’écran. Lors du montage et du réassemblage du thermostat/commutateur. Appuyez sous la partie supérieure de la façade et tirez-la vers vous jusqu’à ce qu’elle soit libérée des verrous : Pour assurer une charge complète des batteries, le thermostat/ commutateur doit être connecté...
- Page 13 DEVIreg™ Smart Symboles d’a chage Les fonctionnalités principales de la partie supérieure sont de soutenir l’interface utilisateur par l’écran et de contenir l’ensemble de la logique de commande. Les fonctionnalités principales de l’écran sont d’a cher l’état actuel du thermostat/commutateur et de reconnaître les actions de l’utilisateur via les boutons.
- Page 14 DEVIreg™ Smart N° Type Description Bouton/symbole Bouton de commande Bouton/symbole Bouton èche haut Bouton/symbole Bouton èche bas Symbole Fonction de thermostat : 3 chi res à 7 segments avec virgule décimale pour l’indication de la température. Fonc- tion de commutateur programmable : texte «...
- Page 15 DEVIreg™ Smart Vert – Continu Mode actif Thermostat/Commutateur ac- tif et connecté au Wi-Fi (relais désactivé) Vert – Cligno- Mode actif et Thermostat/Commutateur en tant mode point attente de con rmation d’une d’accès action Flèches – Cli- Mode actif Verrou de sécurité activé gnotent rapide- ment lorsqu’on les touche...
- Page 16 DEVIreg™ Smart Ajuster le Vers le haut (2) Annuler la minuterie et point de le point de consigne de consigne l’allumage/temporaire Vers le bas (3) Annuler la minuterie et le point de consigne de l’extinction/temporaire Protection Toucher et maintenir Désactiver le mode contre le gel enfoncée la com- hors gel...
- Page 17 DEVIreg™ Smart Codes d’erreur Lorsque l’erreur se produit et est résolue, le thermostat peut, dans certains cas, exiger un redémarrage pour que le chau age reprenne. Type N° Description Solution Redémarrage d’erreur nécessaire Sonde La connexion à Contacter Le thermostat doit de dalle la sonde a été...
- Page 18 DEVIreg™ Smart Codes d’erreur de communication Erreur de com- N° Description munication SSID ou mot de STA tente de se connecter à AP passe incorrect Aucune adresse IP STA – Connexion réussie, pas encore d’adresse IP, en attente des données de con guration. Pas de connexion STA est connecté...
- Page 19 DEVIreg™ Smart Con guration Télécharger l’appli Téléchargez l’application DEVIsmart™ sur l’App Store, sur Google Play ou sur devismart.com. Trouvez le nom et le mot de passe du réseau Wi-Fi auquel vous voulez connecter votre ther- mostat/commutateur. En cas de doute, contactez votre administrateur réseau ou votre fournisseur d’accès à...
- Page 20 DEVIreg™ Smart Réglages IMPORTANT PENDANT LA CONFIGURATION DU THERMOSTAT Sélectionnez si une sonde de dalle seule est utilisée ou s’il s’agit d’une combinaison de sondes de dalle et d’ambiance. Une option « sonde d’ambiance uniquement » est également disponible. Elle nécessite toutefois de casser le petit sceau plastique et le sceau du circuit imprimé...
- Page 21 DEVIreg™ Smart saire. Il sera alors possible de régler la température du plancher maximale jusqu’à 45 °C. Cela permet aussi de fonctionner en mode sonde d’ambiance seule. Cette option n’est cependant pas recommandée, car le risque de surchau e du sol devient alors plus important.
- Page 22 DEVIreg™ Smart Résistance Exemples de Détails Réglage approxi- thermique revêtement kg/m³ matif pour une [m²K/W] température de plancher de 25 °C 0,05 Strati é de 8 mm > 800 28 °C en panneaux de bres haute densité 0,10 Parquet en hêtre 650-800 31 °C de 14 mm...
- Page 23 La réparation ou le remplacement. La décision relative à la réparation ou au remplacement est à la seule discrétion de Danfoss. La société Danfoss ne sera pas tenue responsable des dommages consécutifs ou accessoires, incluant, mais sans s’y limiter, les dommages matériels ou les frais généraux supplémentaires.
- Page 24 été e ectuée par des électriciens non agréés. Tout travail sera facturé à plein tarif si Danfoss doit examiner ou réparer des défauts dus à l’une des situations susmentionnées. La garantie DEVIwarranty ne couvre pas les produits qui n’ont pas...
- Page 25 DEVIreg™ Smart Manuel d’installation...
- Page 26 10(9) doit être disponible selon les modalités qui suivent : Danfoss A/S déclare que le type d’équipement radio DEVIreg Smart est conforme à la directive 2014/53/UE. Le texte complet de la déclaration européenne de conformité est disponible à l’adresse suivante : https://assets.danfoss.com/ approvals/latest/238288/ID365935501519-0501.pdf...
- Page 27 DEVIreg™ Smart Instructions de mise au rebut Ce symbole sur le produit indique qu’il ne doit pas être jeté avec les déchets ménagers. Il doit être remis au système de reprise applicable pour le recy- clage des équipements électriques et électroniques. •...
- Page 28 DEVIreg™ Smart 8096247 8096247 Danfoss A/S Nordborgvej 81 6430 Nordborg, Syddanmark Denmark 8096247 & AN335651484034fr-FR0104 Produced by Danfoss © 03/2024...
