Sommaire des Matières pour Zenoah G3300

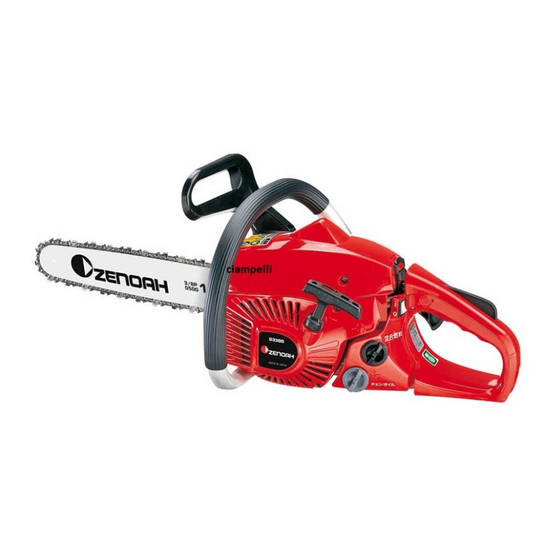

- Page 1 G3300 115 31 94-10 (001) MODE D’EMPLOI TRONÇ0NNEUSES G3300 Traduction de la langue d’origine FR-1...
- Page 2 G3300 EXPLICATION DES SYMBOLES ET REGLES DE SECURITE Porter casque, Lire le manuel avant d’utiliser lunettes de protection cette machine. et protège-oreilles. Utiliser la Avertissement ! tronçonneuse en Phénomène de rebond se servant des dangereux. deux mains. Lisez, cherchez à...
- Page 3 à la Directive 2006/42/CE relative aux machines et à la Directive 2004/108/CE relative à la compatibilité électromagnétique et aux réglementations régissant la transposition du contrôle interne de production. Fabricant Husqvarna Zenoah Co., Ltd. 1-9 Minamidai, Kawagoe, Saitama, Japon DÉCLARE QUE LA CONCEPTION DE LA MACHINE DÉCRITE CI-DESSOUS. Description Tronçonneuse...
- Page 4 G3300 1. Pour la sécurité AVERTISSEMENT Cette tronçonneuse a été conçue pour l'entretien des arbres; 10. Ne jamais approcher la main ou toute son utillisation est réservée à des opérateurs qualifiés. autre partie du corps de la chaîne lorsque le moteur est en marche.
- Page 5 G3300 22. Prendre garde au rebond, particu- (3) Avant de commencer à couper, vérifier lièrement dangereux car la tronçonneuse que la zone à couper est dégagée, risque d’échapper des mains. On appelle Eliminer au préalable toute branche ou r e b o n d l e b r u s q u e s a u t d e l a tout obstacle sur lequel la chaîne...
- Page 6 G3300 2. Explication des symboles figurant sur la machine Pour une utilisation et un entretien sûrs, les symboles sont gravés en relief sur la machine. Selon ces indications, faire attention de ne pas commettre d’erreur. Orifice de remplissage de “MELANGE DEUX TEMPS”...
- Page 7 G3300 3. Montage du guide-chaîne et de la chaîne Contenu de I’emballage de la tronçonneuse. (1) Groupe moteur (2) Protège-chaîne (3) Guide-chaîne (4) Chaîne (5) Clé à bougie (Six pans creux (S13/S16) + Tournevis fente) Déballer et mettre en place le guide-chaîne et la chaîne sur le 4.
- Page 8 3. Visser fermement le bouchon du réservoir et essuyer toute éventuelle éclaboussure d’essence sur l’appareil. • Les moteurs Zenoah sont lubrifiés à l’aide d’une huile 1. Effectuer le remplissage sur une surface nue. spécialement conçue pour les moteurs 2 temps à...
- Page 9 G3300 5. Moteur Il est dangereux d’utiliser une scie avec des pièces cassées ou manquantes. Avant de mettre le moteur en marche, toujours vérifier que toutes les pièces sont posées correctement, notamment la barre et la chaîne. ■ DÉMARRAGE DU MOTEUR 1.
- Page 10 G3300 Le carburateur est réglé en usine avant expédition mais il peut être nécessaire de parfaire le réglage en fonction des condi- tions d’utilisation. Avant de refaire le réglage du carburateur, vérifier que le filtre à air et le filtre à essence sont propres et que la composition du carburant utilisé...
- Page 11 G3300 6. Travail à la tronçonneuse immédiatement même avec le moteur • Avant de commencer à travailler, tournant à plein régime. Si la chaîne ne Iire attentivement le chapitre “Pour s’arrête pas ou ne s’arrête que trop lente- la sécurité” au début de cette no- ment, remplacer immédiatement la bande...
- Page 12 G3300 Tronc reposant sur le sol Observer d’abord le sens de flexion de la branche. Faire une première entaille du côté en flexion et finir la coupe du côté opposé. Attention au saut de la branche au moment où elle se détache du tronc.
- Page 13 G3300 ■ ENTRETIEN PERIODIQUE 2. Filtre à essence (Toutes les 25 heures d’utilisation) A l’aide d’un fil de fer recourbé, sortir le filtre à essence de l’orifice de remplissage. 1. Filtre à air Nettoyer la saleté qui adhère au filtre. Au besoin, le remplacer par un neuf.
- Page 14 Après affûtage de toutes les dents, vérifier la chaîne à l’aide AVERTISSEMENT : d’un gabarit d’affûtage en limant à la cote indiquée ci-dessous. Cette tronçonneuse est équipée d’une des combinaisons suivantes de chaîne et de guide-chaîne : Zenoah Nº pièce Taille de guide Guide-chaîne Chaîne 848CB24G24 2931-52210 Gabarit d’affûtage...
- Page 15 G3300 9. Guide de dépannage Cas 1. Défaut de démarrage Cas 3. L’huile ne sort pas Veiller à ce que le système de prévention contre la Vérifier si I’huile est de Remplacer I’huile. congélation ne soit pas en fonctionnement. mauvaise qualité.
- Page 16 Carburant : ............... Mélange Groupe moteur seulement (kg) : ........3,5 (Essence/Huile moteur 2-temps : 50/1) Tête de coupe : (Lors de l’utilisation de la véritable huile ZENOAH) Contenance du réservoir de carburant (cm ) : ....270 Guide-chaîne Huile de chaîne : ......Huile moteur SAE# 10W-30 Type : ...........
