Étape 4 – Connexion de la source d'entrée
Chaque système Datapath est assemblé sur mesure. Le nombre et le type d'entrées sont différents d'un système à l'autre.
La documentation inclut les fiches produit des cartes PCIe, lesquelles détaillent la procédure de connexion des cartes.

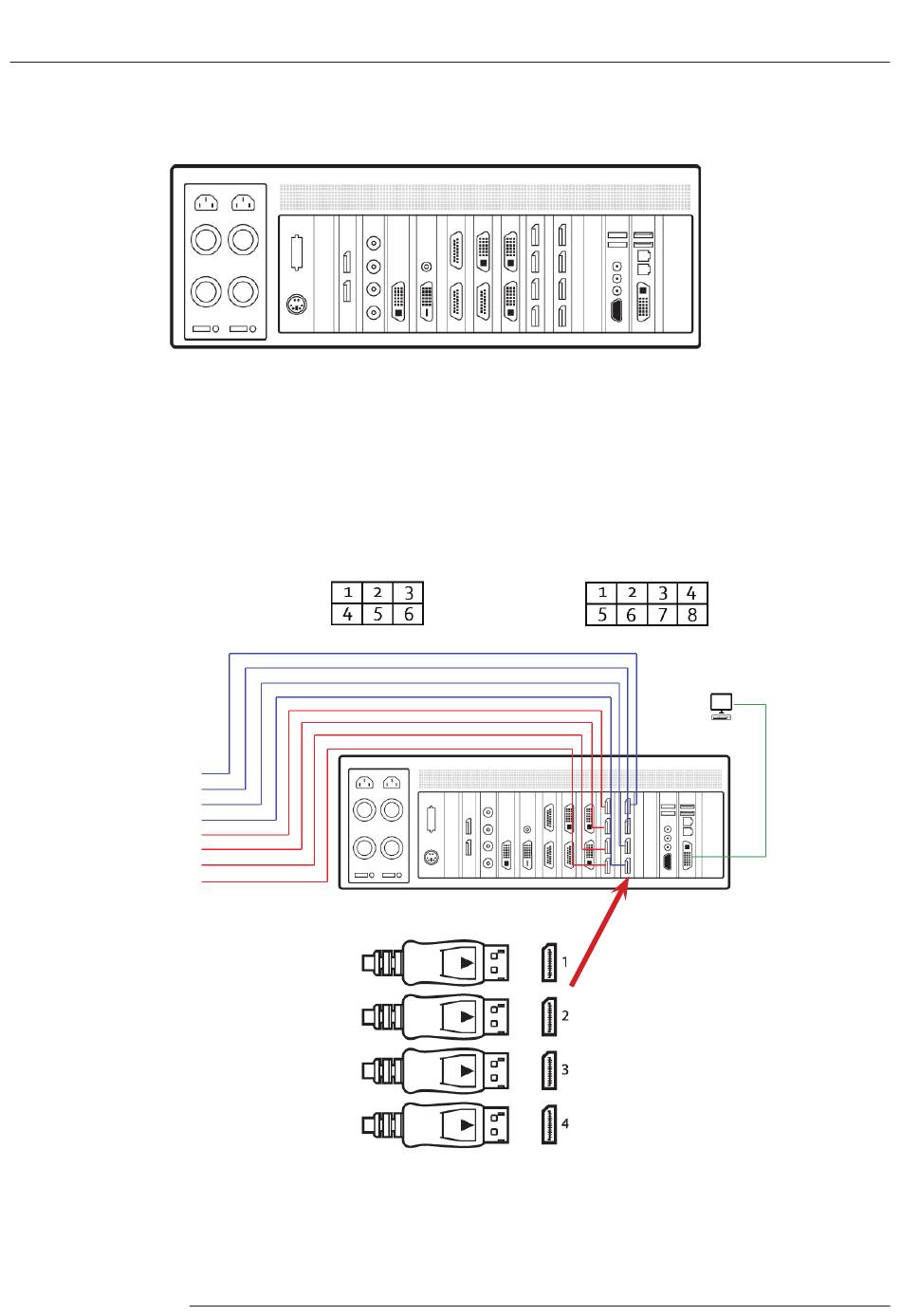

Étape 5 – Connexion de l'écran de contrôle (en option) et des moniteurs
Écran 1
Écran 2
Écran 3
Écran 4
Écran 5
Écran 6
Écran 7
Écran 8
Reliez les sorties graphiques aux
écrans à l'aide des câbles DisplayPort,
(non fournis).
La plupart de nos contrôleurs muraux sont configurés en usine pour une utilisation avec un écran de contrôle. Le cas échéant,
connectez l'écran de contrôle au SBC comme indiqué ci-dessus. Si vous n'utilisez pas d'écran de contrôle, vous devrez peut-être
modifier les paramètres du BIOS. Reportez-vous au Guide de l'utilisateur pour des instructions détaillées.
Guide de démarrage rapide
Mur vidéo 3 x 2
8
Guide de démarrage rapide
Mur vidéo 4 x 2
VGA/DVI
Écran de contrôle
(en option)
