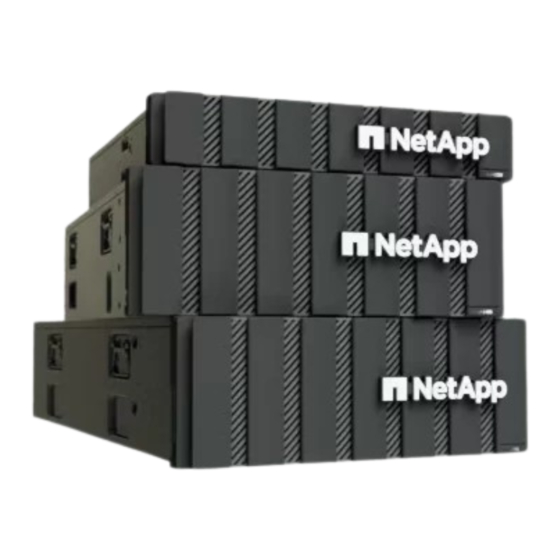

NetApp ASA A900 Installation Et Configuration
Masquer les pouces
Voir aussi pour ASA A900:
- Mode d'emploi (571 pages) ,
- Manuel d'installation (135 pages)
Manuels Connexes pour NetApp ASA A900
Sommaire des Matières pour NetApp ASA A900
- Page 1 Installation et configuration Install and maintain NetApp July 19, 2024 This PDF was generated from https://docs.netapp.com/fr-fr/ontap-systems/asa900/install_setup.html on July 19, 2024. Always check docs.netapp.com for the latest.
- Page 2 Étapes rapides - ASA A900 ............. . .
- Page 3 Utilisez le lien : "Instructions d’installation et de configuration du système AFF A900" Le système ASA A900 utilise la même procédure d’installation que le système AFF A900. Étapes vidéo - ASA A900 La vidéo suivante montre comment installer et raccorder votre nouveau système.
- Page 4 Étape 1 : préparer l’installation Pour installer votre système, vous devez créer un compte sur le site de support NetApp, enregistrer votre système et obtenir les clés de licence. Vous devez également inventorier le nombre et le type de câbles appropriés pour votre système et collecter des informations réseau spécifiques.
- Page 5 "Guide de configuration de ONTAP" et recueillez les informations requises répertoriées dans ce guide. Étape 2 : installer le matériel de fixation Vous devez installer votre système sur un rack de 4 montants ou une armoire système NetApp, le cas échéant.
- Page 6 1. Installez les kits de rails, au besoin. 2. Installez et sécurisez votre système en suivant les instructions fournies avec le kit de rails. Vous devez être conscient des problèmes de sécurité associés au poids du système. 3. Fixez les dispositifs de gestion des câbles (comme illustré). 4.
- Page 7 Étape 3 : connectez les câbles des contrôleurs à votre réseau Vous pouvez connecter les contrôleurs à votre réseau en utilisant la méthode de cluster sans commutateur à deux nœuds ou en utilisant le réseau d’interconnexion de cluster.
- Page 8 Option 1 : cluster à 2 nœuds sans commutateur Le réseau de gestion, le réseau de données et les ports de gestion des contrôleurs sont connectés aux commutateurs. Les ports d’interconnexion de cluster sont câblés sur les deux contrôleurs. Avant de commencer Vous devez avoir contacté...
- Page 9 Étape Effectuer des opérations sur chaque contrôleur Câblage des ports d’interconnexion de cluster : • Logements A4 et B4 (e4a) • Fente A8 et B8 (e8a) Reliez les ports de gestion du contrôleur (clé en charge).
- Page 10 Étape Effectuer des opérations sur chaque contrôleur Câblage des commutateurs réseau 25 GbE : Ports des logements A3 et B3 (e3a et e3c) et A9 et B9 (e9a et e9c) vers les commutateurs réseau 25 GbE. 40 GbE commutateurs réseau hôte : Reliez les ports b côté...
- Page 11 Le réseau de gestion, le réseau de données et les ports de gestion des contrôleurs sont connectés aux commutateurs. Les ports d’interconnexion de cluster et haute disponibilité sont câblés sur le commutateur de cluster/haute disponibilité. Avant de commencer Vous devez avoir contacté votre administrateur réseau pour obtenir des informations sur la connexion du système aux commutateurs.
- Page 12 To cluster switches Controller A Controller B To 25 GbE To 25 GbE network network switches switches 6- 1 6- 1 To 32 Gb To 32 Gb FC network FC network switches switches 6- 2 6- 2 To host To host network network switch...
- Page 13 Étape Effectuer des opérations sur chaque contrôleur Reliez les ports de gestion du contrôleur (clé en charge). Câble 25 GbE switchs réseau : Ports des logements A3 et B3 (e3a et e3c) et A9 et B9 (e9a et e9c) vers les commutateurs réseau 25 GbE.
- Page 14 Étape Effectuer des opérations sur chaque contrôleur • Attachez les câbles aux bras de gestion des câbles (non illustrés). • Connectez les câbles d’alimentation aux blocs d’alimentation et connectez-les à différentes sources d’alimentation (non illustrées). Les PSU 1 et 3 fournissent l’alimentation à...
- Page 15 Option 1 : connectez les contrôleurs à un seul tiroir disque NS224 Vous devez connecter chaque contrôleur aux modules NSM du tiroir de disque NS224. Avant de commencer • Assurez-vous de vérifier que la flèche de l’illustration indique l’orientation correcte du connecteur de câble à...
- Page 16 Shelf 1 NSM A NSM B 6- 1 6- 1 Controller A Controller B 6- 2 6- 2 Étape Effectuer des opérations sur chaque contrôleur • Connectez le port e2a du contrôleur au port e0a du NSM A du shelf. •...
- Page 17 Étape Effectuer des opérations sur chaque contrôleur • Connectez le port e2a du contrôleur B au port e0a du NSM B du shelf. • Connectez le port e10b du contrôleur B au port e0b sur le NSM A du tiroir. Câble 100 GbE Option 2 : connectez les contrôleurs à...
- Page 18 Lorsque vous insérez le connecteur, vous devez le sentir en place ; si vous ne le sentez pas, retirez-le, tournez-le et réessayez. 1. Utilisez l’animation ou le schéma ci-dessous pour connecter les câbles du contrôleur à deux tiroirs disques NS224. Animation : raccorder deux clayettes NS224...
- Page 20 Étape Effectuer des opérations sur chaque contrôleur • Connectez le port e2a du contrôleur à NSM A e0a sur le tiroir 1. • Connectez le port e10b du contrôleur A au port NSM B e0b sur le tiroir 1. • Connectez le port e2b du contrôleur A au port NSM B e0b sur le tiroir 2.
- Page 21 Option 1 : si la détection réseau est activée Si la détection réseau est activée sur votre ordinateur portable, vous pouvez effectuer l’installation et la configuration du système à l’aide de la détection automatique des clusters. 1. Utilisez l’animation ou la mise en plan suivante pour définir un ou plusieurs ID de tiroir disque : Les étagères NS224 sont pré-définies pour les ID de tiroir 00 et 01.
- Page 22 Capuchon d’extrémité de tablette Plateau de tablette LED de l’ID de tiroir Bouton de configuration de l’ID de tiroir 2. Mettez les boutons marche/arrêt sur les alimentations des deux nœuds. Animation : mettez les contrôleurs sous tension Le démarrage initial peut prendre jusqu’à huit minutes. 3.
- Page 23 Consultez l’aide en ligne de votre ordinateur portable pour plus d’informations. 4. Utilisez l’animation suivante pour connecter votre ordinateur portable au commutateur de gestion. Animation : connectez votre ordinateur portable au commutateur de gestion 5. Sélectionnez une icône ONTAP pour découvrir : a.
- Page 24 Enregistrez votre système. "Enregistrement de produit NetApp" c. Téléchargez Active IQ Config Advisor. "Téléchargement NetApp : Config Advisor" 8. Vérifiez l’état de santé de votre système en exécutant Config Advisor. 9. Une fois la configuration initiale terminée, passez à la "ONTAP ;...
- Page 25 de tiroir, vous devez créer un outil pour les insérer dans le trou où se trouve le bouton. voir "Modifiez l’ID de tiroir NS224" pour des instructions détaillées. Animation : définissez les ID de tiroirs de disques NVMe Capuchon d’extrémité de tablette...
- Page 26 Plateau de tablette LED de l’ID de tiroir Bouton de configuration de l’ID de tiroir 3. Mettez les boutons marche/arrêt sur les alimentations des deux nœuds. Animation : mettez les contrôleurs sous tension Le démarrage initial peut prendre jusqu’à huit minutes. 4.
- Page 27 Enregistrez votre système. "Enregistrement de produit NetApp" c. Téléchargez Active IQ Config Advisor. "Téléchargement NetApp : Config Advisor" 7. Vérifiez l’état de santé de votre système en exécutant Config Advisor. 8. Une fois la configuration initiale terminée, passez à la "ONTAP ;...
