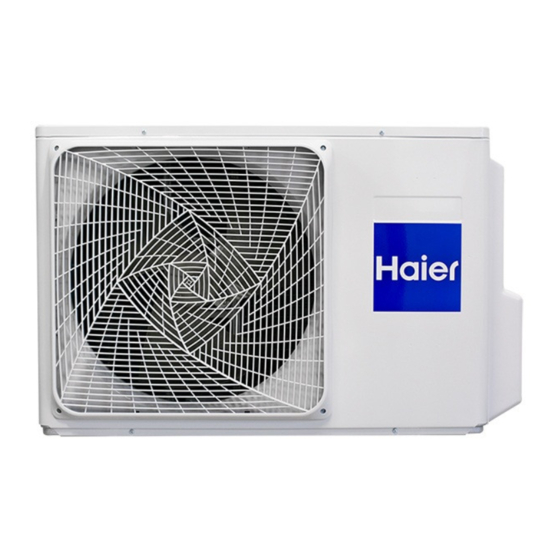

Page 1 1U50S2SJ2FA 1U35BEEFRA-TCS 1U50MEMFRA 1U50JEFFRA-TCS 1U68REMFRA 1U42S2SM1FA 1U50S2PR1FA 1U68RENFRA 1U25JEJFRA 1U35JEJFRA 1U50REJFRA Please read this manual carefully before installation. This appliance is filled with R32. Keep this operation manual for future reference. Manufactured: Qingdao Haier Air Conditioner General Co, Ltd. 0010589581...
Page 2 Factory charge（kg） Equivalent(t) 1U25BEFFRA 0.70 0.47 1U35BEFFRA 0.72 0.49 1U50JEFFRA 0.95 0.64 1U68REFFRA 1.20 0.81 1U25S2PJ1FA 0.95 0.64 1U35S2PJ1FA 0.95 0.64 1U71S2SR1FA 1.20 0.81 1U25S2SM1FA 0.65 0.44 1U35S2SM1FA 0.94 0.63 1U50S2SJ2FA 0.95 0.64 1U35BEEFRA 0.62 0.42 1U25BEEFRA 0.50 0.34 1U35MEEFRA 0.62 0.42...
Page 3 Contents Warning ..........................1 Loading and Unloading/Transporting Management/Storage Requirements......3 Installation Instructions......................3 Relocation Procedures......................7 Maintenance Instructions......................7 Scrapping and Recovery......................10 Indoor/Outdoor Unit Installation Drawings.................. 12 Safety Precautions ........................13 Read Before Installation ........
Page 4 The air conditioner can not be discarded or scrapped Randomly If you need please contact customer service personnel of Haier to scrap in order to obtain the correct disposal methods. Reusable mechanical connectors and flared joints are not allowed indoor.
Page 5 CAUTION Do not install the air conditioner at any place where there is danger of flammable gas leakage. In the event of a gas leakage, build-up of gas near the air conditioner may cause a fire to break out. Tighten the flare nut according to the specified method such as with a torque wrench.If the flare nut is too tight, it may crack after prolonged use, causing refrigerant leakage.
Page 6 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 7 Κ Safety Awareness Procedures: operation shall be made as per controlled procedures to minimize the probability of risks. Area: area shall be divided and isolated appropriately, and operation in an enclosed space shall be avoided. Before the refrigeration system is started or before hot working, ventilation or opening of the area shall be guaranteed.
Page 8 • Electrical Safety Requirements Note: The surrounding conditions (ambient temperature, direct sunlight and rainwater) shall be noticed during electrical wiring, with effective protective measures being taken. Copper wire cable in line with local standards shall be used as the power line and connector wire. Both the indoor unit and outdoor unit shall be reliably earthed.
Page 9 Fixation The support of the outdoor unit shall be fixed onto the wall surface, and then the outdoor unit shall be fixed onto the support horizontally. In case the outdoor unit is wall-mounted or roof-mounted, the support shall be firmly fixed, to avoid the damage of strong wind.
Page 10 Relocation Procedures Note: in case relocation is required, the joint of evaporator gas/liquid pipes of the indoor unit shall be cut off with a cutting knife. Connection is only allowed after re-flaring (the same to the outdoor unit). Maintenance Instructions Maintenance Precautions Precautions •...
Page 11 Inspection on Maintenance Environment • Before operation, the refrigerant leaked in the room is not allowed. • The area of the room in which maintenance is made shall be in line with the nameplate. • Continuous ventilation shall be maintained during maintenance. •...
Page 12 Safety Principles • During product maintenance, favorable ventilation shall be guaranteed at the maintenance site, and the close of all the doors/windows is not allowed. • Operation with open fire is not allowed, including welding and smoking. The use of phones is also not allowed.
Page 13 Removal and Vacuumizing The maintenance or other operations of the refrigeration circuit shall be made as per conventional procedures. Moreover, the flammability of refrigerant shall also be mainly considered. The following procedures shall be followed: • Refrigerant clearing; • Pipeline purification with inert gas; •...
Page 14 In case the vacuum state cannot be reached, vacuumizing shall be carried out from numerous positions, to pump the refrigerant in each part of the system out; It shall be guaranteed that the capacity of cylinders is sufficient before recovery; The recovery equipment shall be started and operated as per the operation instructions of the manufacturer;...
Page 15 Indoor/Outdoor Unit Installation Drawings The models adopt HFC free refrigerant R32. For installation of the indoor units,refer to the installation manual which was provided with the units. (The diagram shows a wall-mounted indoor unit.) Attention must be paid to the rising up of drain hose more than 15cm Optional parts for piping Non-adhesive tape...
Page 16 WARNING CAUTION Open the window and well ventilated the room explosion-proof fuse...
Page 17 fire or explosion. fire or explosion. , fire or explosion will be caused. fire or explosion. , fire or explosion. ,fire,explosion.
Page 19 Install a explosion-proof breaker for current leakage at the power source to avoid the risk of the electric shock. Without a breaker for current leakage will cause risks of electric shock, fire or explosion. Do not use large-capacity fuses,steel wire,or copper wire. Damaging the unit ,fire,smoke or explosion will be caused otherwise.
Page 22 410A...
Page 23 Air outlet Wind direction Cushion rubber 4.Installation dimension(Unit:mm) Model 1U20YEEFRA 440 120/140 1U25/35YEMFRA 1U25BEE/FFRA 1U35BEE/FFRA 1U25/35BEFFRA-TCS 1U35JEJFRA 1U25JEJFRA 1U25/35/42S2SM1FA 1U35/50MEEFRA 510 130/160 1U50MEMFRA 1U50JEFFRA 1U50S2SJ2FA 114.2 1U25/35S2PJ1FA 1U50JEFFRA-TCS 1U68REE/F/M/NFR A 355.5 1U50S 2PR1FA 1U50REJFRA 1U71S2SR1F A...
Page 24 1U50REJFRA 1U50MEE/MFRA 1U68REE/F/M/NFRA 1U50JEFFRA-TCS 9.52 1U71S2SR1FA 15.88 Connection of pipes To bend a pipe, give the roundness as large as possible not to crush the pipe , and the bending radius should be 30 to 40 mm or longer. Connecting the pipe of gas side rst makes working easier.
Page 26 (R32) (R32)
Page 27 (A) 1U25XXXXXXX 1U25S2PJ1FA 1U35/42XXXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXXX ceramic type of T 25A/250V. The explosion-proof breaker of the air conditioner should be all-pole switch. The distance between its two contacts should not be no A explosion-proof breaker must be installed.
Page 28 When the The wiring of compressor is wrong or Suction temperature sensor failure the connection is poor Lack of refrigerant Check if there is leakage in the unit. Haier Address:No.1 Haier Road,Hi-tech Zone,Qingdao 266101 P.R.Chi Contacts: TEL +86-532-8893-6943;FAX +86-532-8893-1010 Website: www.haier.com...
Page 29 Contenido ADVERTENCIA ........................1 Requisitos de Carga y Descarga / Gestión de Transporte / Almacenamiento ......3 Instrucciones de Instalación .....................3 Procedimiento de Trasladar la Unidad ..................7 Instrucciones de Mantenimiento ....................7 Deshecho y Recuperación ...........
Page 30 ۷ El aire acondicionado no debe ser abandonado donde quiere usted. Si usted tiene la necesidad, por favor póngase en contacto con el personal de servicio de Haier para conseguir los métodos correctos para tratar.
Page 31 CAUCIÓN: No instale el aire acondicionado en cualquier lugar donde existe peligro de fuga de gas inflamable. En caso de fuga de gas, la acumulación de gas cerca del aire acondicionado puede provocar incendio. Apriete la tuerca de acuerdo con el método especificado como por ejemplo usando una llave de torsión. Si la tuerca está demasiado apretada, posiblemente se agrietará...
Page 32 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1 U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 33 Conciencia de Seguridad ‡ Procedimiento: realizan los trabajos según un procedimiento controlado para minimizar la probabilidad de producir riesgos. Zonas: realizan la zonificación para evitar trabajar en espacios cerrados y garantizar el aislamiento adecuado. Antes de abrir el sistema de enfriamiento o realizar el tratamiento térmico, deben garantizar la ventilación o la apertura de las zonas.
Page 34 • Requisitos de Seguridad Eléctrica Atención: Al realizar el cableado eléctrico, deben prestar atención a las condiciones alrededores (temperatura ambiental, luz directa de sol, lluvia, etc.) y realizar la protección eficaz. Para los cables de alimentación y los cables de conexión deben utilizar los cables de núcleo de cobre cumplidos con las disposiciones de las normas locales.
Page 35 Fijación de instalación Fije el soporte de la unidad exterior en la pared, luego fije la unidad exterior en el soporte de la unidad y mantenga en el nivel horizontal. Si se instala en la pared o el techo, fije bien el soporte para prevenir la invasión del viento fuerte.
Page 36 Procedimiento de Trasladar la Unidad Atención: Si necesitan trasladar la unidad, deben cortar los conectores de los tubos de gas y líquido del evaporador de la unidad interior con el cortador, reabocinarlos y conectarlos (la conexión de la unidad exterior es igual a las operaciones anteriores).
Page 37 Inspección Ambiental de Mantenimiento • Se prohíbe existir fugas de refrigerantes en el cuarto antes de los trabajos. • Sólo se puede trabajar en el cuarto que cumple con la superficie exigida en la placa de identificación. • Se debe mantener la ventilación continua durante el proceso de mantenimiento. •...
Page 38 Principios de Seguridad • Durante el mantenimiento del producto, el sitio debe contar con suficiente ventilación, y se prohíben cerrar todas las puertas y ventanas. • Se prohíbe operar con llama abierta, incluyendo soldar y fumar, se prohíbe usar los móviles, y deben informar a los usuarios que no puedan cocinar con llama abierta, etc.
Page 39 Eliminación y Vacío Se debe operar según los procedimientos convencionales cuando realizan el mantenimiento o otros trabajos para el circuito de refrigeración. Pero también se debe considerar principalmente la combustibilidad de refrigerantes, y se opera según los procedimientos siguientes: • Elimine refrigerantes;...
Page 40 Conozca los equipos e las operaciones; Desconecte la fuente de alimentación; Antes de realizar el presente procedimiento, asegure que: • Si se necesita, los equipos de operaciones mecánicas deben facilitar las operaciones del depósito de refrigerantes; • Todos los aires acondicionados de protección personal están disponibles y se pueden utilizar correctamente; •...
Page 41 Dibujos de instalación de las unidades interior y exterior Los modelos cumplen la norma R32 sobre refrigerantes libres de HFC. Para obtener información sobre la instalación de las unidades interiores, consulte el manual de instalación proporcionado con las mismas. (El diagrama muestra una unidad interior montada en pared.) Debe prestarse atención a la pendiente del más de 15 cm...
Page 42 Precauciones de seguridad Lea detenidamente la siguiente información para poner en funcionamiento el aire acondicionado de forma correcta. A continuación se enumeran tres tipos de precauciones de seguridad y sugerencias. ADVERTENCIA Si realiza operaciones de forma incorrecta, pueden producirse graves consecuencias, como la muerte o graves lesiones.
Page 43 Precauciones de seguridad ADVERTENCIA manual cuando instale la unidad. provocar fugas de agua, descargas eléctricas o un incendio. La instalación inadecuada puede provocar fugas de agua, de- scargas eléctricas, humo o incendios. soporte el peso de la misma para impedir que se vuelque o se caiga, evitando así...
Page 44 Precauciones de seguridad Precauciones para manipular unidades para utilizarse con R32 Precaución No utilizar el tubo refrigerante asistente Utilice una bomba de vacío con una válvula de comprobación de existentes contiene una gran cantidad de cloro que deteriorará el aceite del refrigerador de la nueva unidad. vacío retrocederá...
Page 45 Precauciones de seguridad Antes de instalar (reubicar) la unidad o realizar tareas eléctricas Precaución Conecte la unidad a tierra. No rocíe agua en aparatos de aire acondicionado mi sumerja dichos aparatos en agua. tubos de agua, pararrayos o a los terminales de conexión a tierra de teléfonos.
Page 46 Leer antes de realizar la instalación Elementos que se deben comprobar (1). Compruebe el tipo de refrigerante utilizado por la unidad que se va a revisar. Tipo de refrigerante: R32 (2). Compruebe los síntomas que presenta la unidad que se va a revisar. Busque en el manual de servicio los síntomas relacionados con el circuito refrigerante.
Page 47 Leer antes de realizar la instalación Materiales para tubos Tipos de tubos de cobre (referencia) Presión de funcionamiento máxima Refrigerantes aplicables Materiales para tubos/Grosor del radio Utilice tubos fabricados con cobre desoxidado con fósforo. Dado que la presión de funcionamiento de las unidades que utilizan R32 es superior a la de las unidades que utilizan R22, emp menos.) Tamaño (mm) Tamaño (pulgadas)
Page 48 Leer antes de realizar la instalación Prueba de hermeticidad del aire El método convencional NO cambia. Tenga en cuenta que el detector de fugas de refrigerante para R22 o R407C no puede detectar fugas de R32. Detector de fugas de R22 o R407C Antorcha de haluro Elementos que se deben tener muy en cuenta: 1.
Page 49 Procedimiento instalación Instalación de la unidad exterior Borde 1. Accesorios "Borde" para proteger los cables eléctricos de un borde de apertura. 2. Selección del lugar de instalación Seleccione un lugar de instalación que cumpla con las siguientes condiciones y, al mismo tiempo, obtenga un consentimiento del cliente o del usuario.
Page 50 Inserte las tuercas cónicas retiradas en los tubos que se Tubo de gas 1U50JEFFRA-TCS van a conectar y, a continuación, abocarde los tubos. 9.52 1U71S2SR1FA Tubo de líquido 15.88 Tubo de gas . Conexión de los tubos Para doblar un tubo, intente hacer la curva lo más suave posible para no aplastar el tubo. El radio de doblado debe ser de entre 30 y 40 mm o superior.
Page 51 Procedimiento instalación Prueba de hermeticidad del aire La prueba de hermetizado utiliza el depósito de nitrógeno para dar presión según el modo de conexión del tubo tal y como Las válvulas de gas y líquido están cerradas. Para evitar que el nitrógeno entre en el sistema de circulación de la unidad exterior, apriete el vástago de la válvula antes de dar presión (ambos vástagos de las válvulas de gas y líquido).
Page 52 Procedimiento instalación Vacío Método de vacío de los tubos: utilizar una bomba de vacío 1. Retire el tapón del puerto de mantenimiento de la válvula de 3 vías, el tapón del Válvula de retención de líquido vástago de la válvula de 2 vías y 3 vías, y conecte el puerto de mantenimiento a Válvula de 2 vías Válvula de retención de gas la manguera de proyección de carga (inferior) del colector.
Page 53 1U25S2PJ1FA 1U35/42XXXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXXX Si el cable de alimentación está dañado deberá ser reemplazado por el fabricante, agente de servicio o profesional Si el fusible de la caja de control se funde, cámbielo por otro de tipo T 25 A/250 V.
Page 54 Exceso de corriente en la fase W del compresor La corriente de la fase W del compresor es demasiado alta Haier Dirección: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 República Popular China Contactos: TEL: +86-532-8893-6943; FAX: +86-532-8893-1010 Sitio web: www.haier.com...
Page 55 Indice ATTENZIONE ...........................1 Requisiti del carico e scarico/ della gestione di trasporto/ della conserva ......3 Requisiti della conserva ......................3 Processo tecnologico del spostamento della macchina ............7 Istruzioni di manutenzioni ......................7 Rottami e ricuperi ........................10 Unità...
Page 56 I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non devono essere effettuate dai bambini senza supervisione. Il condizionatore non può essere scartato o rottamato. Potete contattare il personale del servizio clienti di Haier per rottamare con il fine di ottenere i metodi di smaltimento corretto.
Page 57 ATTENZIONE: Non installare il condizionatore nei luoghi con pericolo di fuoriuscita di gas infiammabili. o il metodo specificato come ad esempio con una chiave dinamometrica. Se il dado svasato è troppo stretto, potrebbe incrinarsi dopo un uso prolungato, causando perdite di refrigerante. contatto con le parti elettriche possono causare malfunzionamenti, fumi o incendi.
Page 58 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 59 • Coscienze di sicurezza Processi: Le operazioni devono effettuate sotto i processi controllati così si può minimizzare la probabilità dei rischi. Zona Dividere le zone, evitare di operare nello spazio ermetico, isolare adattamente, e garantire la ventilazione o l’apertura della zona prima di partire il sistema di raffredamento o la lavorazione a caldo. Controllo del campo Il controllo della miscele refrigeranti.
Page 60 • Requisiti della sicurezza d’elettricità Attenzioni Quando collegare i fili elettrici, bisognare prendere attenzioni alle condizioni circostanti (la temperatura d’ambiente, i raggi diretti solari, la pioggia ecc.) e fare una protezione efficace. Bisognare approfittare dei cavi con conduttori di rame in conformità alle norme legali locali per i fili d’alimentazione e i fili del collegamento delle macchine.
Page 61 Montare e fissare Fissare il supporto d’unità da esterno sul muro, successivamente fissare l’unità da esterno sul supporto d’unità da esterno e fare il suo livello. Se il supporto è montato sul muro o sul tetto, fissare il supporto solidamente per difendere la rottura del vento violento.
Page 62 Processo tecnologico del spostamento della macchina Attenzioni Se fare lo spostamento della macchina, bisognare tagliare il giunto del tubo del collegamento fra l’aria e il liquido dell’evaporatore d’unità da interno con la fresa, rifare e ricollegarlo (il collegamento d’unità da esterno è...
Page 63 Controllo d’ambiente di manutenzioni • Prima delle operazioni, garantire che non c’è la perdita delle miscele refrigeranti nella camera. • Permettere soltanto di operare nella camera la cui superficie in conformità ai requisiti della targa. • Si deve mantenere la ventilazione durante le manutenzioni. •...
Page 64 I principi di sicurezza • Quando fare le manutenzioni dei prodotti, c’è la ventilazione sufficiente nel campo e evitare di chiudere tutte le finestre e le porte. • Evitare di operare con la fiamma, inclusi la saldatura, il fumare. Non permettere di usare i telefonini. Bisognare far gli utenti sapere che non si può...
Page 65 Spostamento e evacuazione Bisogna operare secondo i processi normali per le manutenzioni del ciclo di refrigerazione o altre attività. Però si deve anche considerare l’infiammabilità delle miscele refrigeranti e operare secondo i seguenti processi: • Eliminare le miscele refrigeranti; • Pulire i tubi con gas inerti;...
Page 66 Conoscere bene gli impianti e le operazioni; Tagliare l’alimentazione; Garantire prima delle attività di questo processo: • Se è necessario, gli impianti meccanici devono esser comodi alle operazioni dei cilindri della conserva delle miscele refrigeranti; • Assicurare che tutti gli impianti della protezione individuale sono disponibili e devono esser utilizzati correttamente;...
Page 67 Illustrazione installazione dell'unità esterna/interna I modelli adottano il refrigerante R32 senza HFC. Per l'installazione delle unità interne, fare riferimento al manuale di installazione fornito con le unità. (Lo schema rappresenta un'unità interna montata a muro.) Deve essere prestata attenzione al sollevamento più...
Page 68 Norme di sicurezza Leggere attentamente queste informazioni per il corretto funzionamento del condizionatore. Di seguito, sono elencati tre tipi di norme di sicurezza e suggerimenti. AVVERTENZA Operazioni non corrette potrebbero avere conseguenze gravi come morte o gravi ferite. ATTENZIONE Operazioni non corrette potrebbero causare danni al condizionatore; in alcuni casi si potrebbe- ro avere conseguenze gravi.
Page 69 Norme di sicurezza AVVERTENZA rante l'installazione dell'unità. cata potrebbe causare perdite d'acqua, rischio di folgorazione e Un'installazione scorretta potrebbe causare perdite d'acqua, incendio. rischio di folgorazione, fumo o incendi. sorreggere il peso dell'unità per evitare che l'unità si ribalti o cada un elettricista con regolare licenza secondo i regolamenti locali e causando incidenti.
Page 70 Norme di sicurezza Precauzioni per maneggiare le unità che utilizzano R32 Attenzione Non utilizzare vecchie tubature refrigeranti inverso. una grande quantità di clorina, che potrebbe causare il degrado dell'olio refrigerante nella nuova unità. penetrerà nel ciclo del refrigerante e causerà il degrado dell'olio refrigerante.
Page 71 Norme di sicurezza Prima di installare (riposizionare) l'unità o prima di eseguire lavori elettrici Attenzione Eseguire la messa a terra l'unità. Non spruzzare acuqa sui condizionatori o immergerli nell'acqua. dell'acqua, ai parafulmini o ai terminali della messa a terra dei telefoni.
Page 72 Leggere prima dell'installazione Elementi da controllare (2). Controllare i sintomi mostrati dall'unità su cui deve essere effettuata la manutenzione. Cercare nella guida i sintomi relativi al ciclo del refrigerante. (3). Assicurarsi di leggere con attenzione le precauzioni di sicurezza che si trovano all'inizio di questo documento. luogo di lavoro deve essere ben ventilato.
Page 73 Leggere prima dell'installazione Materiali per le tubature Tipi di tubi in rame (riferimento) Massima pressione di funzionamento Refrigeranti applicabili Materiali tubature/Spessore radiale Utilizzare tubature in rame di fosforo disossidato. Poichè la pressione di attività delle unità che utilizzano l'R32 è più elevata di quella delle unità con l'R22, utilizzare tu bature con uno usate.) Dimensione (mm)
Page 74 Leggere prima dell'installazione Collaudo della tenuta NESSUN cambiamento rispetto al metodo convenzionale. Fare attenzione poichè un rilevatore di perdita di refrigerante per l'R22 o l'R407C non può rivelare perdite di R32. Torcia alogenura Rilevatore di perdita di R22 o R407C Oggetti da osservare attentamente: 1.
Page 75 Processo di installazione Installazione dell’unità esterna gomma 1. Accessori Bordatura “Bordatura” per proteggere i cavi elettrici da spigoli vivi. 2. Selezione del luogo di installazione Selezionare la posizione per un'installazione che le seguenti condizioni e, allo stesso tempo, ottenere il consenso dell'utente o del cliente.
Page 76 Tubo per gas 1U50JEFFRA-TCS per collegarle, quindi svasare le tubature. 9.52 Tubo per liquidi 1U71S2SR1FA 15.88 Tubo per gas . Collegamento dei tubi Per piegare un tubo, curvarlo con un raggio molto ampio per non spaccarli, il raggio deve essere compreso tra 30 e 40 mm o più.
Page 77 Processo di installazione Collaudo della tenuta Il collaudo della tenuta dell'aria utilizza un serbatoio di azoto per produrre una pressione secondo la modalità di collega- La valvola del gas e del liquido sono tutte in stato di chiusura. Per prevenire l'entrata dell'azoto nel sistema di circolazione dell'unità...
Page 78 Processo di installazione Svuotamento Metodo di svuotamento delle tubature: per usare una pompa vuoto Valvola di interruzione del liquido 1. Staccare il coperchio della porta di servizio della valvola a 3 vie, il coperchio Valvola a 2 vie Valvola di interruzione del gas della valvola a stelo della valvola a 2 vie e della valvola a stelo della valvola a 3 Valvola a 2 vie vie, collegare la porta di servizio nella protuberanza del tubo...
Page 79 (A) 1U25XXXXXXX 1U25S2PJ1FA 1U35/42XXXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXXX Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, il suo rappresentante o persona similarmente qualicata. Se il fusibile della scatola di controllo è rotto, con uno di tipo T 25A/250V Il metodo di cablaggio deve essere in linea con le normative di cablaggio locali.
Page 80 La corrente durante la fase V del compressore è troppo elevata Sovraccarico durante la fase W del compressore La corrente durante la fase W del compressore è troppo elevata Haier Indirizzo: N. 1 Haier Road, Hi-tech Zone, Qingdao 266101, Repubblica Popolare Cinese Contatti: TEL +86-532-8893-6943; FAX +86-532-8893-1010 Sito Internet: www.haier.com...
Page 81 Table des matières ALERTE............................ Exigences de manutention/ gestion du transport/ stockage............. 3 Descriptions sur l'installation......................Processus de déplacement........................7 Descriptions sur la maintenance....................7 Mise en rebut et récupération....................10 Unité intérieure/extérieure Schémas d’installation ................12 Consignes de sécurité .......................13 À lire avant l’installation ......................17 Procédure d’installation ......................20 Unité...
Page 82 ▲ Le climatiseur ne peut pas être jeté ou mis au rebut de façon aléatoire. En cas de besoin, contactez le personnel de service à la clientèle de Haier pour la mise au rebut, afin d'obtenir les méthodes correctes de traitement.
Page 83 ATTENTION: Ne pas installer le climatiseur à tout endroit où il y a le risque de fuite du gaz inflammable. En cas de fuite du gaz, l'accumulation du gaz à proximité du climatiseur peut causer un incendie. Serrer l'écrou évasé conformément aux méthodes spécifiées telles qu'à...
Page 84 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 85 • Conscience de sécurité Procédure: le travail devra être effectué selon une procédure contrôlée pour minimiser le risque éventuellement provoqué lors du travail. Zonage: Un zonage est nécessaire, pour éviter le travail dans l'espace fermé, tout en réalisant une isolation appropriée, et il faut assurer la ventilation ou l'ouverture de la zone avant d'ouvrir le système de réfrigération ou d'effectuer la transformation à...
Page 86 Exigences de sécurité électrique • Attention: Lors du câblage électrique, il faut faire attention aux conditions environnantes(température ambiante, ensoleillement, pluie, etc.), pour une protection efficace. Le câble d'alimentation et le câble de connexion utilisés doivent être le câble de cuivre conforme aux normes locales.
Page 87 Montage et fixation Fixer le support de l'unité extérieure sur le mur, puis fixer l'unité extérieure sur son support tout en maitenant sa planitude. En cas d'installation murale ou en toiture, il faut fixer solidement le support pour la lutte contre du vent fort.
Page 88 Processus de déplacement Attention: En cas de déplacement, il faut couper les raccords des conduits à air et à liquide de l'évaporateur de l'unité intérieure, pour le raccordement après l'évasement(il est en même pour le raccordement de l'unité extérieure). Descriptions sur la maintenance Précautions pour la maintenance Précautions •...
Page 89 Vérification de l'environnement de maintenance • Avant le travail, il faut s’assurer qu’aucune fuite n’existe du réfrigérant dans la salle. • Les opérations ne pourront être effectuées que dans la salle dont la superficie répond à celle donnée sur la plaque signalétique.
Page 90 Principes de sécurité • Lors de la réparation du produit, le site devra être bien aéré, il est interdit de fermer toutes les portes et fenêtres. • Des opérations à flamme nue sont interdites, y compris souder, fumer des cigarettes, l'utilisation des téléphones mobiles est interdite, il faut informer l'utilisateur de ne pas faire la cuisine à...
Page 91 Enlèvement et dépression à vide Il faut respecter les procédures conventionnelles lors de la réparation ou d'autres opérations pour le circuit de refroidissement. Cependant, il faut également effectuer les opérations conformément aux procédures suivantes en tenant compte de l'inflammabilité du réfrigérant: •...
Page 92 Se familiariser avec l'équipement et sa manœuvre; Débrancher l'électricité; Avant ce processus, il faut veiller à ce que: • L'équipement à commande mécanique doive faciliter les opérations pour le réservoir à réfrigérant si nécessaire; • Tous les équipements de protection individuelle soient disponibles et doivent être correctement utilisés; •...
Page 93 Schéma d'installation des unités intérieures et extérieures Les modèles utilisent le réfrigérant R32 sans HFC. Pour l'installation des unités intérieures, veuillez vous référer au manuel d'installation fourni avec les unités. (Le diagramme illustre une unité intérieure à montage mural.) Il faut faire particulièrement attention au soulèvement du plus de 15 cm tuyau de vidange.
Page 94 Consignes de sécurité Pour un fonctionnement adéquat du climatiseur, veuillez lire attentivement les informations suivantes. Vous trouverez ci-dessous trois types de consignes de sécurité et de suggestions. AVERTISSEMENT La mauvaise utilisation de l'appareil peut entraîner de graves conséquences, comme la mort ou des blessures graves.
Page 95 Consignes de sécurité AVERTISSEMENT ‡ / LQVWDOODWLRQ GH O XQLWp GRLW rWUH HfIHFWXpH SDU XQ SURIHVVLRQQHO ‡ 6R\H] DWWHQWLI j ELHQ VXLYUH FKDTXH pWDSH GH FH PDQXHO DX PR /D PDXYDLVH LQVWDOODWLRQ GH O DSSDUHLO SDU XQH SHUVRQQH QRQ PHQW G LQVWDOOHU O XQLWp TXDOL¿ pH SHXW HQWUDvQHU GHV IXLWHV G HDX XQH pOHFWURFXWLRQ RX XQ 8QH PDXYDLVH LQVWDOODWLRQ SHXW HQWUDvQHU GHV IXLWHV G HDX XQH LQFHQGLH pOHFWURFXWLRQ XQH pPLVVLRQ GH IXPpH RX XQ LQFHQGLH...
Page 96 Consignes de sécurité Précautions pour la manipulation des unités lorsque du réfrigérant R32 est utilisé Avertissement N'utilisez pas le tuyau du réfrigérant existant Utilisez une pompe à vide avec clapet de non-retour en circuit ‡ L'ancien réfrigérant et l'huile du réfrigérateur présents dans le fermé.
Page 97 Consignes de sécurité Avant d'installer (de repositionner) l'unité ou d'effectuer des travaux électrique Avertissement Mise à la terre de l'unité. Ne vaporisez pas de l'eau sur les climatiseurs. Ne les immergez • Ne branchez pas la mise à la terre de l'unité sur les tuyaux de pas dans l'eau.
Page 98 À lire avant l'installation Éléments à contrôler (1). Véri¿ ez le type de réfrigérant utilisé dans l'unité à réparer. Type de réfrigérant : R32 (2). Contrôlez la défaillance de l'unité à réparer. Véri¿ ez dans le manuel d'entretien les symptômes en rapport avec le cycle du réfrigérant. (3).
Page 99 À lire avant l'installation Matériaux des tuyaux Types de tuyaux en cuivre (référence) Pression de fonctionnement maximale Réfrigérants applicables ‡ Utilisez des tuyaux conformes aux normes locales. Matériaux des tuyaux/épaisseur radiale Utilisez les tuyaux en cuivre désoxydé au phosphore. La pression de fonctionnement des unités utilisant du R32 est plus importante que celle des unités utilisant du R22. Les tuya ux à...
Page 100 À lire avant l'installation Test d'étanchéité à l'air AUCUNE modi¿ cation par rapport à la méthode conventionnelle. Remarquez qu'un détecteur de fuite de réfrigérant pour le R22 ou le R407C, est incapable de détecter une fuite de R32. d ï é...
Page 101 Procédure d'installation Installation de l’unité extérieure 1. Accessoires Bordure "Bordure" pour protéger les câbles électriques d'un bord saillant. 2. Choix de l'emplacement de l'installation Choisissez l'emplacement de l'installation de façon à satisfaire les conditions suivantes, tout en répondant aux besoins du client ou de l'utilisateur.
Page 102 Installez les écrous d'évasement sur les Tuyau de gaz 1U50JEFFRA-TCS tuyaux à brancher, puis évasez les tuyaux. 9.52 1U71S2SR1FA Tuyau de liquide 15.88 Tuyau de gaz . Raccords de tuyauterie Lorsque vous courbez un tuyau, donnez-lui autant de rondeur que possible afin de ne pas l’écraser ; le rayon de courbure doit être d’au moins 30 à...
Page 103 Procédure d'installation Test d'étanchéité à l'air Une fois la connexion du tuyau réfrigérant effectuée, procédez au test d'étanchéité à l'air. • Le test d'étanchéité à l'air utilise une bouteille d'azote pour la mise sous pression, selon le mode de connexion du tuyau, comme le montre l'illustration suivante.
Page 104 Procédure d'installation Mise sous vide Méthode de mise sous vide de la tuyauterie : utilisation de la pompe à vide 6RXSDSH G DUUrW OLTXLGH 1. (QOHYH] OH FDSXFKRQ GH O RUL¿FH G HQWUHWLHQ GH OD YDQQH j YRLHV OH FDSXFKRQ 9DQQH j YRLHV 6RXSDSH G DUUrW JD] GX URELQHW GH OD YDQQH j YRLHV HW j YRLHV &RQQHFWH] HQVXLWH O RUL¿...
Page 105 Précautions concernant le câblage électrique Choix de la taille des câbles d'alimentation et d'interconnexion 1U25XXXXXXX 1U25S2PJ1FA 1U35/42XXXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXXX Procédure de câblage AVERTISSEMENT : LES CÂBLES D'INTERCONNEXION DOIVENT ÊTRE CONNECTÉS COMME LE MONTRE L'ILLUSTRATION CI-DESSOUS. UN MAU- VAIS CÂBLAGE PEUT ENDOMMAGER L'ÉQUIPEMENT.
Page 106 L'intensité de la phase V du compresseur est trop élevée Surintensité phase W du compresseur L'intensité de la phase W du compresseur est trop élevée Haier Adresse : No.1 Haier Road,Hi-tech Zone,Qingdao 266101 P.R.Chine Contacts : Tél. : +86-532-8893-6943 ; Télécopie +86-532-8893-1010 Site Internet : www.haier.com...
Page 107 Inhaltverzeichnis Warnung...........................1 Anforderungen für Auf- und Abladung/ Transportmanagement/ Aufbewahrung.......3 Installationshinweise.........................3 Umziehensverlauf........................7 Instandhaltungshinweise......................7 Verschrottung und Wiederherstellung..................10 Zeichnungen der Innen- und Außengeräte................12 Sicherheitshinweise........................13 Vor der Installation zu lesen......................17 Installationsvorgang........................20 Fehlerbehebung am Außengerät....................25...
Page 108 Lesen Sie die Hinweise in diesem Handbuch sorgfältig durch, bevor Sie Dieses Gerät ist mit R32 befüllt. das Gerät in Betrieb nehmen. Bewahren Sie diesem Handbuch an dem Ort, wo der Benutzer es leicht finden kann. Warnung: Die Installationsarbeit soll durch den Hersteller oder das qualifiziertes Personal durchgeführt werden. Nicht versuchen, dieses Gerät ▲...
Page 109 Vorsicht: Installieren Sie die Klimaanlage nicht auf dem Platz, wo es Gefahr der verbrennbaren Gas-Leckage gibt. Gas-Leckage und -Erzeugung neben der Klimaanlage könnte zu Feuer führen. Ziehen Sie die Überwurfmutter entsprechend der angegebenen Methode, wie mit einem Drehmomentschlüssel. Falls die Konusmutter zu fest ist, könnte es nach Längerem Gebrauch knacken und zur Kältemittelleckage führen.
Page 110 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 111 • Sicherheitsbewusstsein Verfahren: die Arbeit soll mit kontrolliertem Verfahren durchgeführt werden, um die Risikosmöglichkeit zu minimieren. Arbeitsbereich: der Arbeitsbereich soll geliedert und dabei auch Abstand gegeneinander gehalten werden. Vor der Einschaltung des Kühlsystem oder der Durchführung der Warmbearbeitung muss die Durchlüftung im Bereich gesichert werden.
Page 112 • Elektrische Sicherheitsanforderungen Vorsicht: Für den elektrischen Anschluss sind die Umgebungsbedingungen zu achten ( Umgebungstemperatur, Sonnenlichteinstrahlung, Regen usw.), damit gültige Schutzmaßnahme geboten werden kann. Für das Stromkabel und Anschlusskabel soll gemäß der örtlichen Norm passende Kupferkabel angewendt werden. Die Innen- und Außenanlage muss zuverlässig geerdet werden. Der Anschluss der Außenanlage wird zuerst verbindet, danach der Anschluss der Innenanlage.
Page 113 Installation der Befestigung Befestigen Sie den Stützlager der Außenanlage auf der Wand und dann stellen die Außenanlage horizontal auf dem Stützlager. Für die Installation auf dem Dach order der Wand soll der Stützlager gegen den Sturm sicher befestigt. Installation der Verbindungsrohr Der Kegel der Verbindungsrohr soll sich auf den Anschluss-Kegel richten.
Page 114 Umziehensverlauf Achtung: soll die Anlage umgezogen werden, müssen Sie die Anschlüsse der Gas- und Flüssigkeitsrohre des Innenanlage-Dämpfers mit Messer ausschneiden und sie zum Anschluss erneuen(Verbindung der Außenanlage wie oben). Instandhaltungshinweise Instandhaltung: Achtungen Achtung • Alle Defekte der internen Kühlungsrohre oder der Bauteile des Kühlsystems der Kühlmittel-Klimaanlage R32, die durch Löten behandelt werden sollen, dürfen nicht auf der Benutzerseite gewartet werden.
Page 115 Überprüfung der Instandhaltungsumgebung • Vor der Arbeit ist es sicherzustellen, dass im Zimmer keine Kühlmittelleckage gibt. • Die Arbeit wird nur im Zimmer, dessen Fläche der Anforderung des Leistungsschilds entspricht, durchgeführt. • Bei der Instandhaltung soll Lüftung gewahrleisten. • Offenes Feuer und Wärmequelle über 370 , die offenes Feuer leicht erzeugen kann, ist im Instandhaltungsbereich verboten.
Page 116 Sicherheitsprinzipien • Bei der Instandhaltung des Produktes soll im Feld genuge Lüftung zur Verfügung stellen und alle Türen und Fenster aufmachen. • Offenes Feuer ist verboten, einschließlich Löten, Rauchen und Handy nutzen. Der Benutzer wird auch informiert kein offenes Feuer zum Kochen verwenden zu können. •...
Page 117 Entnahme und Vakuumentleerung Die Instandhaltung und andere Arbeit des Kühlungskreises soll gemäß allgemeinem Verfahren durchgeführt werdem. Zur gleichen Zeit soll auch die Brennbarkeit des Kühlmittels berücksichtigen und durchführen wie folgt: • Reinigung des Kühlmittels; • Reinigung der Rohrleitung durch Inertgas; •...
Page 118 (1) Anlage und Bedienung gut kennen; (2) Spannungsversorgung ausschalten; (3) Vor der Durchführung dieses Prozesses sind die folgende sicherzustellen: • Ggf. Bedienung durch Maschine könnte nützlich für die Bedienung des Kühlmittelbehälters; • Es wird sichergestellt, dass die Personalschutzanlage anwendbar ist, und muss richtig genutzt werden; •...
Page 119 Zeichnungen der Innen-/Außengeräte mehr als Heizungsisolierung Rohrleitungsrichtungen Hinten links Hinten rechts Rechts Unten Die Bezeichnungen in der Beim Innengerät muss Bei Montage an Wand, Dach Halterung und Nägeln so sichern, starken Winden standhält. Ist der linke Abflussschlauch zu nutzen, dann stellen Sie sicher, dass das Loch ausreichend groß ist.
Page 120 Sicherheitshinweise WARNUNG ACHTUNG WARNUNG Händler. WARNUNG des Klimageräts Ihrem Händler. Falsche Installationen können Wasserleckagen,...
Page 121 Sicherheitshinweise WARNUNG geschulte Personen können Wasserleckagen, Unsachgemäße Installation kann zu Undichtigkeiten, Unsachgemäße Installation oder eine unzureichende Belastungen auszusetzen. Der Einsatz anderer Kältemittel oder das Eindringen WARNUNG...
Page 122 Sicherheitshinweise Hinweise zur Handhabung von mit R32 betriebenen Geräten Vorsicht Chlor enthalten, das zu einer Beeinträchtigung des Vorsicht Beeinträchtigung des Kältemaschinenöls. Vor der Installation Vorsicht Unter Umständen ist die Einrichtung eines zentralen...
Page 123 Sicherheitshinweise Vor dem Aufstellen (Umsetzen) der Einheit oder der Durchführung von elektrischen Arbeiten Vorsicht entsorgen. Vor dem Probebetrieb Vorsicht...
Page 124 Vor der Installation zu lesen Zu überprüfende Punkte ACHTUNG! Erforderliche Werkzeuge und Materialien...
Page 125 Vor der Installation zu lesen Rohrmaterial Arten von Kupferrohren (Referenz) Rohrmaterial/Dicke Bördelung (nur Typ O und OL) Bördelmutter...
Page 126 Vor der Installation zu lesen Dichtigkeitsprüfung Folgende Punkte sind unbedingt zu beachten: Gründe: Abpumpen 1. Vakuumpumpe mit Rückschlagventil 2. Nennwerte für die Vakuumpumpe 3. Erforderliche Genauigkeit des Vakuum-Messgeräts 4. Abpumpzeit 5. Vorgehensweise, nachdem die Vakuumpumpe gestoppt wurde Einfüllen des Kältemittels Gründe: Hinweis Zu ergreifende Maßnahmen im Fall einer Kältemittelleckage...
Page 127 Installation Installation des Außengeräts 1. Zubehör 2. Auswahl des Aufstellortes Erforderliche Abstände um das Gerät Hinweis: 3. Des Außengeräts 4. Abmessungen für die Aufstellung (Gerät: mm) Modell 1U20YEEFRA 440 120/140 1U25/35YEMFRA 1U25BEE/FFRA 1U35BEE/FFRA 1U25/35BEFFRA-TCS 1U35JEJFRA 1U25JEJFRA 1U25/35/42S2SM1FA 1U35/50MEEFRA 510 130/160 1U50MEMFRA 1U50JEFFRA 1U50S2SJ2FA...
Page 128 1U25BEFFRA-TCS 1U35BEEFRA-TCS 1U25JEJFRA 1U35JEJFRA 1U50JEFFRA 1U50S2SJ2FA 1U50S2PR1FA 1U50REJFRA 1U50MEE/MFRA 1U68REE/F/M/NFRA 1U50JEFFRA-TCS 9.52 1U71S2SR1FA 15.88 2. Anschließen der Rohrleitungen Bördelmutter Fremdkörper wie Rückstände von Sand, Wasser etc. dürfen nicht in das Rohr gelangen. Bmin Amax Bmax 1U25BEEFRA 1U35MEEFRA Innengerät 1U25YEMFRA 1U35YEMFRA 1U20YEEFRA Innengerät...
Page 129 Installation Dichtigkeitsprüfung Niederdruck-Piezometer Hochdruck-Piezometer geschlossen Innen Messgerättrenner Bördelteil Bördelteil Innengeräte Flaschenmanometer...
Page 130 Installation Abpumpen Unterdruckmethode: unter Verwendung der Vakuumpumpe ACHTUNG:...
Page 131 Dimensionierung von Spannungsversorgung und Verbindungskabeln Pos. Drahtdurchmesser Phase Modell 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX Vorgehensweise bei der Verdrahtung WARNUNG: DIE VERBINDUNGSKABEL MÜSSEN WIE IN DER ABBILDUNG UNTEN VERLEGT WERDEN. FALSCHE VERKABELUNG KANN ZU SCHÄDEN AM GERÄT FÜHREN. 1U35S2PJ1FA 1U25XXXXXX 1U50XXXXXX...
Page 132 Fehlerbehebung am Außengerät ACHTUNG! 1. Vor Beginn des Probebetriebs (gilt für alle Modelle mit Wärmepumpe) 2. Probebetrieb Hochdruckschutz Haier...
Page 133 índice ADVERTÊNCIA ........................1 OS REQUISITOS DE GERENCIAMENTO DE CARGA/DESCARGA/ARMAZENAMENTO ..3 INSTRUÇÃO DE MONTAGEM ....................3 Instruções de manutenção .......................7 Precauções de manutenção .....................7 Sucata e reciclagem .........................10 ..............12 .......................13 ........................17 ......................20 ................25...
Page 134 ▲ O ar condicionado não pode ser descartado ou sucateado sem instrução, você deve entrar em contato com o pessoal de pós-serviço do Haier para obter os métodos de descarte correto.
Page 135 PRECAUÇÃO: rachar com o tempo, e isto causar vazamento de refrigerante. Tome medidas adequadas para evitar que a unidade exterior seja utilizada como abrigo por animais pequenos. Se animais pequenos ou pássaros entrarem em contato com os componentes elétricos, isso pode provocar avarias, fumaça ou um incêndio. Aconselhe o cliente a manter a área ao redor da unidade sempre limpa.
Page 136 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 137 • Conscientização de segurança As operações devem ser realizadas no processo controlado de modo a minimizar a probabilidade de risco. Área: zoneamento, evita a operação num área fechada, com isolamento adequado, garante a ventilação ou aberta da área de operação antes de activação do sistema de arrefecimento ou processamento térmico. Verificação de local: verificação de refrigerante.
Page 138 Requisitos de segurança elétrica • Observações: Quando a ligar os cabos elétricos, deve prestar atenção e fazer prevenção às condições do ambiente (temperatura ambiente, luz direta do sol, chuva e etc.). Cabo de alimentação, cabo de ligação utilizados devem ser cabos de núcleo de cobre conforme os requisitos das normas locais.
Page 139 Montagem e fixação Fixe a suporte da unidade exterior em parede, em seguida, fixe horizontalmente a unidade exterior nesta suporte. A suporte deve ser fixada firmemente em parede ou cobertura para protecção contra ventos fortes. Montagem de tubo de conexão Assegure que o conector cone de tubo de conexão estar bem alinhado com o cone da válvuna correspondente.
Page 140 Processo de movimentação de máquina Observações: Durante o processo de movimentação de máquina, deve cortar e remover o conector de tubo de gás-líquido do evaporador, ampliar a boca e fazer ligação (o processo de ligação da unidade exterior é mesmo). Instruções de manutenção Precauções de manutenção Precauções...
Page 141 Verificação do ambiente de manutenção • Assegure que não existe refrigerante vazado no quarto antes de manutenção e reparação. • Manutenção e reparação só pode ser realizada num quarto cuja área atende aos requisitos da placa de identificação. • Deve-se manter ventilação no processo de manutenção e reparação. •...
Page 142 Princípios de Segurança • Durante a manutenção, o local de operação deve ter ventilação adequada e com portas e janelas abertas. • É proibido operar com faíscas, bem como soldadura, fuma, fazer e atender chamadas, e deve avisar aos usuários que não pode cozinhar com fogo. •...
Page 143 Limpeza e sucção de ar A manutenção do circuito de refrigeração e outras operações devem ser realizadas de acordo com o processo regularizado, mas também deve-se levar em conta a inflamabilidade de refrigerante, siga o procedimento abaixo: • limpeza de refrigerante; •...
Page 144 Familiarize com o equipamento e processo operacional; Desconecte a energia; Assegure que os seguintes itens antes deste operação: • Os equipamentos mecânicos de operação devem ser adequados para a operação de tanque de refrigerante, se necessário; • Assegure que todos os equipamentos de proteção individual estão disponível e ser usados corretamente; •...
Page 145 Diagrama de instalação das unidades Interior/Exterior Os modelos adoptam o refrigerante R32, sem HFC Para instalar as unidades interiores, remeta para o manual de instalação fornecido com as unidades. (O diagrama mostra uma unidade de montagem de parede) Atenção à elevação das Partes opcionais mangueiras de drenagem mais de 15cm...
Page 146 Cuidados de Segurança Leia com cuidado a informação que se segue de forma a operar corretamente o aparelho de ar condicionado. Em baixo estão listados 3 tipos de Cuidados de Segurança e Sugestões. AVISO Operações incorretas podem resultam em consequências severas como morte ou lesões sérias. Operações incorretas podem resultam em lesões ou danos para a máquina;...
Page 147 Cuidados de Segurança AVISO Certifique-se de que segue todos os passos deste manual A unidade deverá ser instalada por um profissional. de instalação quando instalar a unidade. Instalação incorreta por uma pessoa não qualificada pode Instalação incorreta do manual pode resultar em fugas de resultar num fuga de água, choque elétrico ou fogo.
Page 148 Cuidados de Segurança Cuidados para o manuseamento de unidades com R32 Caução Use uma bomba de vácuo com uma válvula de reversão Não use o tubo já existente de refrigerante. de fluxo. O refrigerante usado e o óleo de refrigerante no tubo Se outros tipos de válvulas são usadas, o óleo da existente contêm uma quantidade elevada de cloro, que bomba do aspirador vai dirigir-se para dentro do ciclo de...
Page 149 Cuidados de Segurança Antes de instalar (deslocar) a unidade ou realizar trabalho elétrico Caução Ligue a unidade à Terra. Não pulverize água no aparelho ou coloque-a em água. Não ligue a parte da terra da unidade a tubos de gás, Água na unidade apresenta risco de choque elétrico.
Page 150 Ler antes de instalar Itens a serem verificados 1. Verifique o tipo de refrigerante usado pela unidade. Refrigerante tipo: R32. 2. Verifique o sintoma demostrado pela unidade. Veja neste manual de instrução os sintomas referentes ao ciclo de refrigeração. 3. Certifique-se de que lê todas os cuidados de segurança no início deste documento. 4.
Page 151 Materiais para canalização Materiais de canalização Tipos de tubos de cobre (referência) Máxima pressão de operação Refrigerantes aplicáveis Escolha os tubos dos padrões locais. Materiais de canalização/grossura radial Use tubos de cobre e fósforo desoxidado Já que a pressão de operação das unidades que usam R32 é mais alta do que aquelas que usam R22, use tubos com pelo menos a grossura radial especificada na tabela em baixo.
Page 152 Ler antes de instalar Teste da pressão do ar Segue-se o método convencional. Note-se que este detetor de fugas de refrigerante para R22 ou R407C não consegue detetar fuga no R32 R22 ou R407C detetor de fugas Tocha de haleto Itens para serem observados rigorosamente: 1.
Page 153 Processo de Instalação Instalação da unidade exterior 1. Acessórios Borda Criar uma borda de proteção dos cabos elétricos de uma abertura. Seleção do local de instalação Escolha o lugar de instalação que satisfaz as seguintes condições e que, ao mesmo tempo, obtenha consentimento do cliente e do utilizador.
Page 154 Tubo de gás que vão ser alongados depois sele os tubos. 9.52 Tubo de líquido 1U71S2SR1FA 15.88 Tubo de gás 2. Ligação dos tubos Para dobrar os tubos, faça com que a curva seja a mais longa possível para não quebrar o tubo.
Page 155 Procedimento de instalação Teste de estanqueidade Depois de conectar o tubo de refrigerante, deve realizar um teste de estanqueidade. O teste de estanqueidade adota um tanque de nitrogénio para criar pressão, de acordo com o modo de conexão de tubos demonstrado na figura. A válvula de gás e do líquido estão na posição fechada.
Page 156 Procedimento de instalação Aspiração Válvula de retenção Método de vácuo da canalização: use uma bomba de vácuo de líquido Válvula de 2 vias Válvula de retenção 1. Retire a tampa da porta de manutenção da válvula de 3 vias, a tampa da haste da de gás Válvula de 2 vias válvula de 2 vias e 3 vias, e conecte a porta de manutenção à...
Page 157 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX Se o cabo elétrico está danificado, deve ser substituído pelo distribuidor, pelo fabricante ou o seu agente de serviço ou por uma pessoa igualmente qualificada. Se o fusível da caixa de controle está fundido, por favor troque-o por um do tipo T 25A/250V.
Page 158 A corrente do compressor Fase-U é demasiado alta. Compressor Fase-V sobrecarregado A corrente do compressor Fase-V é demasiado alta. Compressor Fase-W sobrecarregado A corrente do compressor Fase-W é demasiado alta. Haier Endereço:No.1 Haier Road,Hi-tech Zone,Qingdao 266101 P.R.China Contactos: TEL +86-532-8893-6943;FAX +86-532-8893-1010 Website: www.haier.com...
Page 159 Spis treści Ostrzeżenie ..........................1 Wymagania dotyczące załadunku i rozładunku, zarządzania transportem i przechowywania.. 3 Instrukcje montażu ........................3 Procedury przenoszenia ......................7 Instrukcje konserwacji ....................... 7 Złomowanie i odzysk ....................... 10 Rysunki montażowe urządzenia wewnętrznego/zewnętrznego ..........12 Środki ostrożności ........................13 Przeczytać...
Page 160 Przed rozpoczęciem użytkowania urządzenia należy dokładnie zapo- Urządzenie wypełnione jest R32. znać się ze środkami ostrożności za- mieszczonymi w niniejszej instrukcji. Przechowywać niniejszą instrukcję w miejscu łatwo dostępnym dla użytkownika. OSTRZEŻENIE:  Należy poprosić sprzedawcę lub wykwalifikowany personel o przeprowadzenie prac montażowych. Nie należy próbować...
Page 161 UWAGA:  Nie wolno montować klimatyzatora w miejscu, w którym występuje ryzyko wycieku gazów łatwopalnych. W razie wycieku gazu gromadzenie się go w otoczeniu klimatyzatora może stwarzać zagrożenie pożarem.  Dokręcić nakrętkę połączenia kielichowego metodą podaną w dokumentacji, np. kluczem dynamometrycznym. Po dłuższej eksploatacji zbyt mocne dokręcenie nakrętki połączenia kielichowego może spowodować...
Page 162 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 163  Świadomość bezpieczeństwa Procedury: Urządzenie powinno być obsługiwane zgodnie z kontrolowanymi procedurami, aby zminimalizować prawdopodobieństwo wystąpienia ryzyka. Obszar: Obszar powinien być odpowiednio podzielony i odizolowany; należy unikać obsługi urządzenia w zamkniętej przestrzeni. Przed uruchomieniem układu chłodniczego lub przed rozpoczęciem prac stwarzających zagrożenie pożarowe należy zapewnić...
Page 164  Wymagania bezpieczeństwa elektrycznego Uwaga: Warunki otoczenia (temperatura otoczenia, bezpośrednie światło słoneczne i woda deszczowa) powinny być wzięte pod uwagę podczas wykonywania instalacji elektrycznej z uwzględnieniem środków ochronnych. Jako przewód elektryczny i przewód przyłączeniowy należy stosować przewód miedziany zgodny z lokalnymi normami. Zarówno urządzenie wewnętrzne jak i urządzenie zewnętrzne muszą...
Page 165 Mocowanie Wspornik urządzenia zewnętrznego należy przymocować do powierzchni ściany, a następnie urządzenie zewnętrzne należy zamocować na wsporniku w poziomie. Jeżeli urządzenie zewnętrzne jest montowane na ścianie lub na dachu, należy przymocować je w sposób trwały, aby uniknąć uszkodzeń spowodowanych przez silny wiatr. Montaż...
Page 166 Procedury przenoszenia Kontrola szczelności Usunięcie czynnika chłodniczego Demontaż systemu przed ze względów bezpieczeństwa demontażem Kontrola stanu Usunięcie czynnika chłodniczego Demontaż eksploatacyjnego ze względów bezpieczeństwa Odzyskiwanie czynnika chłodniczego przez system Czyszczenie urządzenia wewnętrznego i rur łączących gazem obojętnym Demontaż Montaż zgodnie z wymogami norm Uwaga: Jeżeli wymagane jest przeniesienie urządzenia, należy odciąć...
Page 167 Kontrola środowiska konserwacji  Przed rozpoczęciem pracy nie może występować wyciek czynnika chłodniczego.  Powierzchnia pomieszczenia, w którym dokonywana jest konserwacja, powinna być zgodna z tabliczką znamionową.  Podczas konserwacji należy zapewnić stałą wentylację.  Źródła otwartego ognia i źródła ciepła o wysokiej temperaturze przekraczającej 548°C, które mogą łatwo wywołać otwarty ogień, nie są...
Page 168 Zasady bezpieczeństwa  Podczas konserwacji produktu należy zapewnić odpowiednią wentylację w miejscu konserwacji i zabronione jest zamykanie jakichkolwiek drzwi/okien.  Niedozwolone jest używanie otwartego ognia, w tym spawanie i palenie tytoniu, w miejsca eksploatacji urządzenia. Zabronione jest również korzystanie z telefonów. Użytkownik powinien zostać poinformowany, że gotowanie z użyciem otwartego ognia jest zabronione.
Page 169 Usuwanie czynnika chłodniczego i próżniowanie Konserwacja lub inne czynności na obiegu chłodniczym powinny być wykonywane zgodnie z konwencjonalnymi procedurami. Ponadto należy również wziąć uwagę palność czynnika chłodniczego. Należy przestrzegać następujących procedur:  Usuwanie czynnika chłodniczego;  Oczyszczanie rurociągów gazem obojętnym; ...
Page 170 Jeżeli nie można uzyskać stanu próżni, próżniowanie powinno zostać przeprowadzone z wielu pozycji w celu wypompowania czynnika chłodniczego z każdej części układu; Przed odzyskiem należy upewnić się, że pojemność butli jest wystarczająca; Sprzęt do odzysku należy uruchamiać i obsługiwać zgodnie z instrukcją obsługi producenta; Butle nie mogą...
Page 171 Rysunki montażowe urządzenia wewnętrznego/zewnętrznego Aby zamontować urządzenie wewnętrzne, należy odnieść się do instrukcji montażu załączonej do tego urządzenia. (Schemat przedstawia urządzenie wewnętrzne przymocowane do ściany). Należy zwrócić uwagę na unoszenie się prze- ponad 15 cm wodu odpływowego. Dodatkowe części do rurociągu Taśma nieklejąca Taśma klejąca Kształtka siodłowa (L.S) ze śrubami...
Page 172 Środki ostrożności W celu prawidłowej obsługi klimatyzatora należy uważnie przeczytać poniższe informacje. Poniżej podano trzy rodzaje środków ostrożności i zaleceń. OSTRZEŻENIE Niewłaściwa obsługa grozi śmiercią lub poważnymi obrażeniami. UWAGA Niewłaściwa obsługa grozi zranieniem ciała lub uszkodzeniem urządzenia; w niektórych przypadkach mogą wystąpić poważne konsekwencje.
Page 173 Środki ostrożności OSTRZEŻENIE z Montaż klimatyzatora należy zlecić autoryzowanemu serwisowi. z Podczas montażu urządzenia należy bezwzględnie przestrzegać Nieprawidłowy montaż grozi wyciekiem wody, porażeniem wszystkich zapisów niniejszej instrukcji obsługi. elektrycznym i pożarem. Nieprawidłowy montaż grozi wyciekiem wody, porażeniem prądem, dymem lub pożarem. z Urządzenie należy umieścić...
Page 174 Środki ostrożności Środki ostrożności dla jednostek wykorzystujących R32 Uwaga Zabrania się używania czynnika chłodniczego z przewodów. Należy zastosować pompę próżniową z zaworem zwrotnym. z Zużyty czynnik chłodniczy i olej chłodniczy w przewodach z Zastosowanie innych typów zaworów spowoduje, że olej z pompy zawierają...
Page 175 Środki ostrożności Przed montażem (przeniesieniem) urządzenia lub pracami elektrycznymi Uwaga Rozpylanie wody oraz zanurzanie klimatyzatora w wodzie Wymagane jest uziemienie urządzenia. jest zabronione. z Zabrania się podłączania uziemienia urządzenia do rur z gazem, z Woda na urządzeniu grozi porażeniem prądem. rur z wodą, piorunochronów lub przyłącza uziemienia telefonów.
Page 176 Przeczytać przed montażem Elementy, które należy sprawdzić: (1). Określić rodzaj czynnika chłodniczego, jaki został użyty w obsługiwanym urządzeniu. Rodzaj czynnika chłodniczego: R32 (2). Sprawdzić oznaki, jakie wykazuje obsługiwane urządzenie. Poszukać w instrukcji obsługi oznak związanych z cyklem chłodzenia. (3). Należy bardzo dokładnie zapoznać się ze środkami bezpieczeństwa przedstawionymi na początku niniejszej instrukcji. (4).
Page 177 Przeczytać przed montażem Materiały rurociągu Rodzaje rur miedzianych (referencje) Maksymalne ciśnienie robocze Odpowiednie czynniki chłodnicze 3,4 MPa R22, R407C 4,3 MPa z Należy używać rur spełniających standardy lokalne. Materiały rurociągu/Grubość promieniowa Należy stosować rury wykonane z miedzi odtlenionej fosforem. Ciśnienie robocze urządzeń wykorzystujących R32 jest wyższe niż ciśnienie urządzeń używanych z R22, należy zastosować rury o grubości promieniowej co najmniej na poziomie przedstawionym w poniższej tabeli.
Page 178 Przeczytać przed montażem Test hermetyczności Nie wprowadzono żadnych zmian w standardowej metodzie. Należy pamiętać, że wykrywacz nieszczelności dla R22 lub R410A nie wykryje nieszczelności w przypadku R32. Latarka halogenowa Wykrywacz nieszczelności R22 lub R407C Elementy, na które należy zwracać szczególną uwagę: 1.
Page 179 Procedura montażu Montaż urządzenia zewnętrznego 1. Akcesoria Obramowanie „Obramowanie” w celu ochrony przewodów elektrycznych przed otwartymi krawędziami. 2. Wybór miejsca montażu Należy wybrać miejsce instalacji spełniające poniższe warunki i jednocześnie otrzymać pozwolenie od klienta lub użytkownika.Miejsce, w którym krąży powietrze. Miejsce wolne od promieniowania ciepła z innych źródeł...
Page 180  Należy zainstalować usunięte nakrętki 1U50JEFFRA-TCS rozszerzające, a następnie rozszerzyć rury. 9.52 Rura na płyny 1U71S2SR1FA 15.88 Rura na gaz 2. Połączenie rur Aby wygiąć rurę, należy nadać jej jak największą okrągłość, tak aby jej nie złamać. Promień gięcia powinien wynosić co najmniej 30 do 40 mm.
Page 181 Procedura montażu Test hermetyczności Po podłączeniu rury przenoszącej czynnik chłodniczy należy przeprowadzić test hermetyczności.  Test hermetyczności przystosowuje zbiornik z azotem do nadania ciśnienia w rurze zgodnego z rodzajem połączenia, jak pokazano na poniższym rysunku.  Zawór gazu i cieczy jest zamknięty. Aby zapobiec przedostaniu się azotu do systemu obiegu urządzenia zewnętrznego, należy dokręcić...
Page 182 Procedura montażu Próżniowanie Zawór odcinający ciecz Zawór zawór 2-drożny Metoda próżniowania rury: użycie pompy próżniowej odcinający gaz zawór 2-drożny zawór 3-drożny 1. Odłączyć nakrętkę portu obsługi zaworu trójdrożnego, nakrętka drążka popychacza Miernik (R32) zawór 3-drożny zaworów dwudrożnych i trójdrożnych, a następnie podłączyć port serwisowy do węża uzupełniającego (dół) miernika ogólnego.
Page 183 (mA) przepięciem (A) 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX   Jeżeli bezpiecznik listwy zaciskowej jest zniszczony, należy wymienić go na typ T 25A/250V.  Metoda okablowania powinna być zgodna z lokalnymi standardami.  należy odłączyć przewód uziemiający w ostatniej kolejności.
Page 184 Przepięcie fazy V kompresora Prąd fazy V kompresora jest zbyt duży. Przepięcie fazy W kompresora Prąd fazy W kompresora jest zbyt duży Haier Adres: No.Haier Road, Hi-tech Zone, Qingdao 266101 Chi ska Republika Ludowa Kontakt: TEL. +86-532-8893-6943; FAKS +86-532-8893-1010 Strona internetowa: www.haier.com...
Page 185 ødø1'(.ø/(5 UYARI ...............................1 <NOHPH YH ERúDOWPD1DNOL\H \|QHWLPL'HSRODPD JHUHNVLQLPOHUL ............ 3 0RQWDM 7DOLPDWODUÕ ..........................3 0RQWDMGDQ VRQUD NRQWUR HGLOHFHN SURMHOHU ..................7 2QDUÕP WDOLPDWODUÕ ..........................7 +XUGD YH *HUL G|QúP ........................10 ......................12 ..........................13 ........................17 ..........................20 ........................25...
Page 186 çocuklar tarafından kullanılabilir. Eğer onlar güvenli bir şekilde cihazın kullanımıyla ilgili denetim talimatı almamışsa, çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı gözetimi olmaksızın çocuklar tarafından yapılamaz. ▲ Klima atılır veya Rastgele kazınmış olamaz. Eğer ihtiyacınız varsa doğru bertaraf yöntemleri elde etmek amacıyla hurda Haier müşteri hizmetleri personelile irtibata geçiniz.
Page 187 Gaz sızıntı tehlikesi bulunan yerlerde klimanın montajı yapılmamalıdır. kullanması engellenmelidir. Elek trik borulardan Cihazın bakımı ve soğutucu gazın uzaklaştırılması işlemi, sadece nitelikli personel tarafından yapılmalıdır. Cihaz kıyı bölgeler ve sülfat tuzlu ortamlarda kullanıldığında, oksitlenme veya diğer kimyasal etkilerle aşınma durumu cihazın kullanım ömrünü kısaltmaktadır. - 2010/30/EU(ENERGY) 2014/53/EU(RED) - 2006/1907/EC(REACH)
Page 188 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 189 • Güvenlik bilinci Program: Kontrollü bir program'a göre yapÕlan iúlemler, risk olasÕlÕ÷ÕnÕ en düúük seviyeye indirecektir.. AlanÕ: alanlarÕn havalandÕrma veya açÕk tutulmasÕnÕ sa÷lamak için, alanlara ayrÕlarak kapalÕ alan çalÕúmasÕ önlenir ve uygun bir úekilde izole edilir. Yerinde kontrol: so÷utucu kontrolu. YangÕn söndürme: YangÕn söndürücü...
Page 190 • Elektrik Güvenlik Gereksinimleri Dikkat: Elektrik kablolama sÕrasÕnda, etkin korumak için, çevredeki koúullara (ortam sÕcaklÕ÷Õ, do÷rudan güneú ÕúÕ÷Õ, ya÷mur,vb) dikkat etmelidir. Güç kablosu, güç kayna÷Õ kablolamasÕ için, yerel standar hükümlerine uygun olan bakÕr kablolar kullanÕlmalÕdÕr. Oda içi ve oda dÕúÕ üniteler güvenli bir úekilde topraklanmalÕdÕr. Önce oda içi ünite hattÕ, daha sonra da oda dÕúÕ...
Page 191 Montaj ve sabitleme Oda dÕúÕ ünite deste÷i duvara sabitleútirilir, daha sonra oda dÕúÕ ünite dÕú ünite deste÷i üzerine sÕkÕútÕrÕlÕr ve seviyesi korunur. Duvar veya çatÕya monte etme durumunda, güçlü rüzgarÕn iúgalÕnÕ önlemek için, deste÷i sÕkca sabitleútirmelidir. Ba÷lantÕ borusu montajÕ Ba÷lantÕ borusunun konik noktasÕnÕ ilgili valf konnektörün konik yüzeyine do÷rulanmalÕdÕr. Ba÷lantÕ...
Page 192 Ünite taúÕma sireci Dikkat: Makineleri taúÕmak için oda içi ünite evaporatörün gaz-sÕvÕ tüpü konnektörünü bÕçakla keserek, a÷ÕzÕnÕ yeniden geniúlettikten sonra (oda dÕúÕ ünite ba÷lantÕsÕ yukarÕdaki iúlemlerle aynÕdÕr) tekrar ba÷lanmalÕdÕr. OnarÕm talimatlarÕ OnarÕmda dikkat edecek konular Dikkat edecek konular • R32 so÷utucu klimanÕn so÷utma sistemi içindeki so÷utucu boru veya bileúenleri üzerinde yapÕlmasÕ gereken tüm kaynak iúlemleri, kullanÕcÕ...
Page 193 BakÕm ortam kontrolu • ÇalÕúma öncesinde, oda içinde sÕzmÕú so÷utucu olmadÕ÷Õndan emin olmalÕdÕr. • Sadece etiket gereksinimlerine uygun olan oda içinde çalÕúmalÕdÕr. • BakÕm sÕrasÕnda, devamlÕ havalandÕrma durumu sa÷lanmalÕdÕr. • BakÕm alanÕndaki oda içinde açÕk alev veya kolay yangÕn üretecek madde ve 370 santigrat dereceden yüksek olan yüksek sÕcaklÕk ÕsÕ...
Page 194 Güvenlik ilkeleri • Ürün onarÕmÕ zamanÕnda, sitede yeterli havalandÕrma olmalÕdÕr, tüm kapÕ ve pencerelerin kapatÕlmasÕ yasaklar. • Kaynak ve sigara dahil açÕk ateú iúlemine izin verilmez, cep telefonu kullanmasÕna izin verilmez, açÕk ateúle yemek yapmamasÕ konusunda kullanÕcÕlara bildirmelidir. • Kurak mevsimlerde ürün bakÕmÕ yaparken, e÷er nispi nemlik derecesi %40'in altÕnda olursa, anti-statik önlemler alÕnmalÕdÕr, saf pamuklu giyisi ve saf pamuklu eldiven dahil, vb.
Page 195 Vakumu kaldÕrma ve çÕkarma So÷utma devresinin bakÕm veya di÷er iúlemleri geleneksel prosedürler uyarÕnca yapÕlacaktÕr. AyrÕca, so÷utucunun tutuúabilirli÷ide esas olarak kabul edilecektir. Aúa÷Õdaki prosedürler takip edilecektir: • S÷utucu temizlenmelidir; • Bir inert gazÕ ile boru hattÕnÕ saflaútÕrmalÕdÕr; • Vakum alÕnmalÕdÕr; • Tekrar inert gazÕ...
Page 196 Ekipman ve iúletimlerde aúÕna olmalÕdÕr; Güç kayna÷Õ kapatÕlmalÕdÕr; Bu programÕ uygulamadan önce úunlarÕ sa÷lamalÕdÕr: • E÷er gerekli ise, mekanik çalÕúma ekipmanlarÕ so÷utucu depo üzerinde iúlem yapmaya uygun olmalÕdÕr. • Tüm kiúisel koruma ekipmanlarÕ mevcuttur ve do÷ru kullanÕlmalÕdÕr; • Tüm geri dönüúümler nitelikli personel tarafÕndan yönlendirilmelidir; •...
Page 197 Ünite Kurulum Çizimleri HFC siz so utucu R32 ya sahip modeller (Diyagram bir duvara ba 30cm den daha fazla...
Page 198 Güvenlik Önlemleri Klimayı do ru ekilde yönlendirmek için a a ıdaki bilgiyi dikkatli ekilde okuyunuz. A a ıda üç tür Güvenlik Önlemleri ve Tavsiyeler listelenmi tir. UYARI :Yanlı operasyonlar ciddi ölüm sonuçlarına veya ciddi yaralanmalara neden olabilir DİKKAT: Yanlı operasyonlar yaralanma veya makine hasarları ile sonuçlanabilir; bazı durumlarda ciddi sonuçlara neden olabilir. YÖNERGELER: Bu bilgi makinenin do ru operasyonunu temin eder.
Page 199 Güvenlik Önlemleri UYARI Ünitenin profesyonel ekilde kurulmasÕQÕ sa layÕn. Üniteyi kurarken bu el kitabÕndaki her DGÕPÕn takip edildi inden emin Niteliksiz ki i WDUDIÕQGDn uygun olmayan kurulum su sÕ]ÕQWÕVÕna, olunuz. elektrik okuna veya yaQJÕna neden olabilir. Uygunsuz kurulum su sÕ]ÕQtÕsÕna, elektrik okuna veya yangÕQD neden olabilir.
Page 200 Güvenlik Önlemleri R410A ile Kullanım için dare Birimleri Önlemleri Dikkat Mevcut so utucu borulamasÕnÕ kullanmayÕnÕz Geri akÕ çekvalfli bir vakum pompasÕ kullanÕQ Eski boru ba ODQWÕVÕQdaki eski so utucu ve so utucu ya Õ büyük E er di er tip valfler kullanÕOPÕ ise, vakum pompasÕ ya Õ geri so utucu miktarda klorin içerir, yeni ünitedeki so utucu ya ÕQÕn bozulmasÕQa çevrim içine akacak ve so utucu ya ÕQÕn ER]XOPDVÕQD neden olDFDNWÕU neden olacaktÕU...
Page 201 Güvenlik Önlemleri Ünite Kurulumu (Yer de i tirme) öncesi Elektrik i UygulamasÕ Dikkat Ünite Topraklaması Klimalar üzerine su sıkmayın veya klimayı suya batırmayın. Üniteyi gaz borularına, su borularına, aydınlatma çubuklarına, veya Ünite üzerindeki su bir elektrik oku riskine neden olabilir. telefonların topraklamalarına ba lamayın.
Page 202 Kurulum Öncesi Okuyun Kontrol edilmesi gereken ögeler (1). Servis edilecek ünite tarafÕQdan kullanÕlan so utucu tipini do rulayÕQ So utucu Tipi: R32 (2). Servis edilecek ünite tarafÕQdan sunulan semptomu kontrol edin. So utucu çevrimi için semptomlar için bu servis el kitabÕna bakÕn. (3).
Page 203 Kurulum Öncesi Okuyun Borulama Malzemeleri %DNÕr Boru Tipleri (Referans) Maksimum ÇalÕ WÕrma BasÕncÕ Uygulanabilir So utucular 3.4MPa R22, R407C 4.15MPa Yerel StandDUWODUÕ kar ÕODyan boUXODUÕn NXOODQÕPÕ. Boru Malzemeleri /Radyal KalÕnlÕk Fosforlu oksijeni giderilmi bakÕr borular kullanÕn. R32 kullanan ünitenin çalÕ ma basÕQFÕQÕQ R22 ninkinden daha büyük ROPDVÕ...
Page 204 Kurulum Öncesi Okuyun Hava geçirmezlik Testi Konvansiyonel metottan de i imler yoktur. R22 veya R407C için bir so utucu sÕ]ÕQWÕ DOJÕODyÕFÕQÕn R32 sÕ]ÕQWÕsÕQÕ algÕlayamayaca Õna dikkat edin. Halide fener R22 veya R407C sÕ]ÕQWÕ algÕODyÕcÕ SÕNÕ ekilde gözlenmesi gereken ögeler: 1. TaVDUÕP EDVÕQFÕQD NDGDU HNLSPDQÕ nitrojen ile EDVÕQoODQGÕUÕQ ve sonra HNLSPDQÕQ hava geçirmezli ini yargÕODyÕQ VÕFDNOÕN varyasyonlarÕQÕ hesaba kaWÕQ. 2.
Page 205 Model 1U20YEEFRA 440 120/140 1U25/35YEMFRA 1U25BEE/FFRA 1U35BEE/FFRA 1U25/35BEFFRA-TCS 1U35JEJFRA 1U25JEJFRA 1U25/35/42S2SM1FA 1U35/50MEEFRA 510 130/160 1U50MEMFRA 1U50JEFFRA 1U50S2SJ2FA 114.2 1U25/35S2PJ1FA 1U50JEFFRA-TCS 1U68REE/F/M/NFR A 355.5 1U50S 2PR1FA 1U50REJFRA 1U71S2SR1F A...
Page 206 1U35MEEFRA 1U25BEFFRA 1U25YEMFRA 1U35S2PJ1FA 1U35BEEFRA 1U35S2SM1FA 1U35YEMFRA 1U25BEFFRA-TCS 1U35BEEFRA-TCS 1U42S2SM1FA 1U25JEJFRA 1U35JEJFRA 1U50JEFFRA 1U50S2SJ2FA 1U50S2PR1FA 1U50REJFRA 1U50MEE/MFRA 1U68REE/F/M/NFRA 1U50JEFFRA-TCS 9.52 1U71S2SR1FA 15.88 Bmin Amax Bmax 1U25BEEFRA 1U35MEEFRA 1U25YEMFRA 1U35YEMFRA 1U20YEEFRA 1U25BEFFRA 1U35BEFFRA 1U25S2PJ1FA 1U35S2PJ1FA 1U25S2SM1FA 1U35S2SM1FA 1U35BEEFRA 1U25BEFFRA-TCS 1U35BEEFRA-TCS 1U42S2SM1FA...
Page 207 Kurulum Prosedürü Hava geçirmezlik Testi So utucu borunun ba ODQWÕVÕnÕQ WDPDPODQPDVÕQGDQ sonra, hava geçirmezlik testi uygulanmalÕGÕr. Geçirmezlik testi a a ÕGD gösterilen ekilGeki gibi boru ba lantÕ PRGXQD göre basÕnç vermek için nitrojen tankÕQD sahiptir. Gaz ve VÕYÕ valfin tümü NDSDOÕ GXUXPGDGÕU 'Õ ünitenin çevrim sistemine nitrojenin girmesini önlemek için, basÕQo vermHGHQ önce valf çubu unu VÕNÕOa WÕrÕQ (hem gaz hePGH VÕYÕ...
Page 208 Kurulum Prosedürü Vakumlama Boru vakumlama metodu: vakum pompasÕ kullanmak için 1. 1. 3 yollu valfin servis portunun kapa ÕnÕ, 2 yollu valfin valf çubu unun kapa ÕnÕ ve 3 (R32) yollu valfleri sökün, servis portunu ölçüm manifoldu için dolum hortumu (dü ük) projeksiyonu içine ba layÕn.
Page 209 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX 1U50REJFRA 1U35S2PJ1FA 1U50XXXXXX 1U25S2PJ1FA 1U25XXXXXX 1U25YEMFRA 1U50MEE/MFRA 1U25JEJFRA 1U68REE/F/M/NFRA 1U71S2SR1FA 1U35XXXXXX 1U35YEMFRA 1U20XXXXXX 1U42S2SM1FA 1U35JEJFRA 1U35Y EMFRA 1U20YEEFRA 1U25S2PJ1FA 1U35S2PJ1FA 1U68REE/F/M/NFRA 1U50XXXXXXX Model 1U35JEJFRA 1U42S2SM1FA 1U71S2SR1FA 1U25XXXXXX 1U35XXXXXX 1U50REJFRA 4G1.5mm² 4G1.0mm² 4G1.0mm² 4G1.0mm² 4G1.0mm²...
Page 210 Kompresör U-fazının akımı çok yüksek Kompresör V-fazı a ırı akım Kompresör V-fazının akımı çok yüksek Kompresör W-fazı a ırı akım Kompresör W-fazının akımı çok yüksek Haier Adres:No.Haier Yolu, Yüksek-teknoloji Bölgesi, Qingdao 266101 Çin H. C. rtibatlar: TEL +86-532-8893-6943;FAKS +86-532-8893-1010 nternet sitesi: www.haier.com...
Page 211 3 ...
Page 212 παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιείται από παιδιά χωρίς επίβλεψη. ▲ Το κλιματιστικό δεν πρέπει να απορρίπτεται στα σκουπίδια. Αν το κρίνετε απαραίτητο παρακαλούμε επικοινωνήστε με το προσωπικό εξυπηρέτησης πελατών της Haier για να το απορρίψει προκειμένου να ακολουθηθούν οι κατάλληλοι μέθοδοι τελικής διάθεσης.
Page 213 Εάν η μονάδα τοποθετηθεί σε παραθαλάσσια περιοχή ή περιοχή που έχει αυξημένη περιεκτικότητα θειικών αερίων ή αλάτων στον αέρα, αυξάνεται η πιθανότητα διάβρωσης της μονάδας και ο χρόνος ζωής της θα μειωθεί. Climate : T1 Voltage: 230V - 2010/30/EU(ENERGY) - 2014/53/EU(RED) - 2006/1907/EC(REACH) - 2014/517/EU(F-GAS) - 2009/125/EC(ENERGY)
Page 214 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1.14 1U50S2PR1FA 1. 60 1U25JEJFRA 0.94 0.94 1U42S2SM1FA 1U35JEJFRA 1.60 1U50REJFRA...
Page 215 • " " • • • . . .
Page 216 • . .). • • 4,0MPa) 4,0MPa) 4,0MPa) , •...
Page 217 • 60Pa. • • " " " "...
Page 218 • • • • •...
Page 219 • • • • • • • • • • • • • • " ". • • • • 25%). • • • (OFN)..
Page 220 • • • 40%, • • • • • • (1,5-2,0MPa) • • • • • • • • • • • • • • • •...
Page 221 • • • • • • • • • • • • • • • • -10-50°C. •...
Page 222 • • • • (10) (11)
Page 223 HFC R410A περισσότερο από 30 εκ...
Page 224 Προφυλάξεις ασφάλειας ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ · ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Γείωση...
Page 225 Προφυλάξεις Ασφάλειας R410A ΠΡΟΕΙΔΟΠΟΙΗΣΗ All-Fresh, off.
Page 226 R32. R410, R32, R32. ( . . R22)
Page 227 <switch+Type-B fuse>, Προσοχή...
Page 228 (1). : R32 (2). (3). (4). R 3 2 R407C) R32 ( R22 R407C) 5.09MPa R410 R32. R22 R407C 12.70 (1/2") 15.88(5/8") Welderand R410 R410 R410...
Page 229 Materijali za sustav cijevi Vrste bakrenih cijevi (Reference) 3.4MPa R22, R407C 4.3MPa R410A R32 R22, (mm) (mm) ø 6.35 1/4" 0.8t ø 9.52 3/8" 0.8t ø 12.7 1/2" 0.8t ø 15.88 5/8" 1.0t ø 19.05 3/4" 1.0t -1/2H ø19.05 (3/4 ") -1/2H R410A.
Page 230 R22 R407C R22 R407C R32. R32gas ofthe 65Pa 650Pa. 650Pa. 650Pa R32 = -52 ° C, R125 = -49 C) R22. R22.
Page 231 " " . 1 m 500 mm 300 mm 300 mm 150 mm 300 mm 150 mm ofthe 1U20YEEFRA 440 120/140 1U25/35YEMFRA 1U25BEE/FFRA 1U35BEE/FFRA 1U25/35BEFFRA-TCS 1U35JEJFRA 1U25JEJFRA 1U25/35/42S2SM1FA 1U35/50MEEFRA 510 130/160 1U50MEMFRA 1U50JEFFRA 1U50S2SJ2FA 114.2 1U25/35S2PJ1FA 1U50JEFFRA-TCS 1U68REE/F/M/NFR A 355.5 1U50S 2PR1FA 1U50REJFRA 1U71S2SR1F A...
Page 232 1U35BEEFRA 1U35S2SM1FA 1U35YEMFRA 1U42S2SM1FA 1U25BEFFRA-TCS 1U35BEEFRA-TCS 1U25JEJFRA 1U35JEJFRA 1U50JEFFRA 1U50S2SJ2FA 1U50S2PR1FA 1U50REJFRA 1U50MEE/MFRA 1U68REE/F/M/NFRA 1U50JEFFRA-TCS 9.52 1U71S2SR1FA 15.88 40 mm R410A. (ø) 6.35mm(1/4") 18N.m 9.52mm(3/8") 42 N.m 12.7mm(1/2") 55N.m 15.88mm(5/8") 60 N.m C m. D m, g / m. 1U25BEEFRA...
Page 233 0.3Mpa (3,0 kg / cm g). 1.5 MPa (15 kg/cm2g). 3.0MPa (30 kg/cm2g). 0,01 (0,1 kg/cm2g)
Page 234 - 0.1MPa (-76 «Lo» 1-2min. ofthe 2-way 3-way.
Page 235 20 m 2%.) 2 mm) (mA) 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX T 25A/250V. 3mm . 1U35S2PJ1FA 1U25S2PJ1FA 1U25XXXXXX 1U50MEE/MFRA 1U25YEMFRA 1U50XXXXXX 1U35XXXXXX 1U20XXXXXX 1U35YEMFRA 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50REJFRA 1U42S2SM1FA 1U25JEJFRA 1U35JEJFRA 1U20YEEFRA 1U25S2PJ1FA 1U35S2PJ1FA 1U35Y EMFRA 1U68REE/F/M/NFRA 1U50XXXXXXX 1U35JEJFRA 1U42S2SM1FA...
Page 236 Επίλυση προβλημάτων εξωτερικής μονάδας ΠΡΟΣΟΧΗ! ● ● 1. Πριν τη δοκιμή (για όλα τα μοντέλα με αντλία θέρμανσης) 2. Δοκιμή Eeprom eeprom spdu. SPDU Tm<= 15 spdu) Haier Adresa: No.Haier Road,Hi-tech zona, Qingdao266.101 PRChina Kontsakti TEL +86-532-8893-6943; FAKS +86-532-8893-1010 Web stranica www.haier.com...
Page 237 6$'5ä$- Upozorenje ............................1 ZAHTEVI ZA UTOVAROM I STOVAROM/UPRAVLJANJEM TRANSPORTOVANJEM/SKLADIŠTENJEM ...................3 UPUTSTVO ZA MONTIRANJE ......................3 Procedure Pomeranja ........................7 8SXWVWYR ]D RGUåDYDQMH L SRSUDYDN ....................7 ISPADANJE IZ UPOTREBE I POVRATAK NATRAG ..............10 Crte L unutarnje / vDQMVNe jeGLnLce.....................12 6LJXrnosne napomene ........................
Page 238 Radove čišćenja ili održavanja uređaja ne smiju raditi djeca bez nadzora. ▲ Nemojte odbacati ili raskomadati ovaj uređaj na nepažljiv način. Ako trebate navedenu uslugu, molimo Vas da kontaktirajte službu za korisnik Haier čim ćete rješiti sve probleme na pravilan način.
Page 239 Oprez: Ako se uređaj instalira u obalnim područjima ili regijama slane atmosfere, doći će do korozije i radni vijek jedinice će se skratiti. SUKLADNOST MODELA OBAVIJEST O UPOTREBLJENOM S PROPISIMA EUROPSKE UNIJE RASHLADNOM MEDIJU Klima: T1 Napon: 230V Sadr i fluorirane stakleni ke plinove odobrene Protokolom iz Kyota.
Page 240 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 241 • Svijest sigurnosti Procedura: izvrši radove prema propisanim procedurama da bi smanjio rizik na najmanju moguüu meru. Prostorija: deliti prostoriju, izbjegavati rad u zatvorenoj prostoriji, izolirati njih prema propisima, prije otvaranja sistema za hleÿenje ili tople obrade, mora biti obezbeÿena ventilacija ili radna prostorija otvorena. Proveravanje prostorije: proveravanje sredstva za hlaÿenje.
Page 242 • Mere za elektriþnu sigurnost Napomena: Tokom elektriþne instalacije, treba obratiti pozornost na okolne uvjete (temperatura okoliša, izravno sunþevo svjetlo, kiše, itd.) i preduzme mere za uþinkovitu zaštitu. Kabel za napajanje, kabeli za napajanje napajani na ureÿaj trebaju biti bakreni u skladu sa domaüim standardima i propisima.
Page 243 Montiranje i uþvršüenje Uþvrsti nosaþvanjske jedinice na fasadi zida, a zatim vanjska jedinica utvrÿuje se na nosaþu horizontalno. U sluþaju da je vanjska jedinica postavljena na zidu ili krovu, nosaþ üe se uþvrstiti þvrsto, kako bi se izbjeglo ošteüenje od jakog vjetra. Montiranje prikljuþne cevi Stožac spojnih cijevi mora biti vizirani biti usklaÿen konusnom površinom prikljuþka odgovarajuüeg ventila.
Page 244 Procedure Pomeranja Napomena: Kad pomeri ureÿaj, treba rezati prikljuþak rezaþem cijevi, ponovno proširi otvor i spoji njih ( to isto za spajanje vanjske jedinice). Uputstvo za održavanje i popravak Mjere za održavanje i popravak Mjere opreza • Za svi kvari unutarnih cijevivoda ili delova na sistemu hlaÿenje sa sredstvima za hlaÿenje R32 koji treba biti zavareni, nije dozvoljeno da izvrši zavarivanje kod korisnika.
Page 245 Provera okoliša za održavanje i popravak • Prije poþetka radova, mora se osigurati da nema curenja sredstva za hlaÿenje u sobi. • Samo može raditi u prostoru koji je u skladu sa zahtjevima na ploþici sa imenom proizvoda. • U toku popravka treba održavati stalnu ventilaciju. •...
Page 246 Sigurnosni principi • Kada popravi proizvod, na licu mjesta moraju imati odgovarajuüu ventilaciju, zabranjeno je zatvoriti sva vrata i prozore. • Zabrani sve operacije sa vatrom, ukljuþujuüi zavarivanje, pušenje, i zabrani korištenje mobitela, treba obavijestiti korisnika ne može upotrebati vatru za kuhanje i tako dalje. •...
Page 247 Uklanjanje i vakuumizing Održavanje i drugi radovi kružnog toka hlaÿenja treba biti u skladu sa propisanim procedurama, ali, uz to naroþito i treba posvetiti pažnju na zapaljivost sredstva za hlaÿenje, i moraju se slijediti sljedeüi postupci: • Isprazni sredstvo za hlaÿenje; •...
Page 248 Upozna s opremom i operacijama; Iskljuþi napajanje; Prije ovog programa može se biti osiguralo da: • Ako je potrebno, mehaniþke operacije opremom trebaju biti jednostavne za rukovanje spremnikom za sredstvo za hlaÿenje; • Provjeri jesu li sve osobne zaštitne oprema na raspolaganju, te üe njih ispravno upotrebi; •...
Page 249 Za ugradnju unutarnje jedinice pogledajte priru niku za postavljanje koji je isporu en s jedinicama. (dijagram prikazuje zidno montiranu unutrašnju jedinicu) više od 30cm Gornje ilustracije vanjske i unutrašnje jedinice su samo ilustracija. Molimo uzmite u obzir karakteristike proizvoda kojeg ste kupili.
Page 250 Sigurnosne mjere opreza Pažljivo pro itajte sljede e informacije kako biste klima ure aj pravilno koristili. U nastavku su navedene tri vrste sigurnosnih mjera i preporuka. UPOZORENJE: Nepravilno postupanje može dovesti do teških posljedica, ozljeda ili ak i smrti. OPREZ:- Nepravilno postupanje može dovesti do neispravnosti ure aja i ozlje ivanja, a u nekim slu ajevima i teže posljedice. UPUTE: Informacije koje mogu osigurati ispravan rad ure aja.
Page 251 Sigurnosne mjere opreza UPOZORENJE Povjerite ugradnju ure aja profesionalnom osoblju Prilikom ugradnje SDåOMLYo slijedite sve upute navedene u ovom Nepropisna ugradnja koju obave nestru ne osobe PRåH imati kao priru niku. posljedicu istjecanje vode, elektri ni udar ili SRåDU Nepropisna ugradnja PRåH imati kao posljedicu istjecanje vode, elektri ni udar ili poåDr.
Page 252 Sigurnosne mjere opreza Mjere opreza za ure aje koji u radu koriste R410A Oprez Nemojte koristiti postoje e cijevi rashladnog medija 3RVOXåLWH se vakuum pumpom s nepovratnim ventilom. Stari rashladni medij i rashladno ulje u postoje em sustavu cijevi Koriste li se druge vrste ventila, ulje iz vakuumske crpke e se vra ati u VDGUåH velike koli ine klora koji bi mogao narušiti kvalitetu kolo rashladnog medija i narušiti njegovu kvalitetu.
Page 253 Sigurnosne mjere opreza Prije ugradnje (preseljenja) jedinice ili izvo enje elektri arskih radova Oprez Uzemljite jedinicu. Ne prskajte klima ure aje vodom i ne uranjajte ih u nju. Žica uzemljenja ne smije biti spojena na plinske cijevi, vodovodne Voda na jedinici može dovesti do opasnosti od strujnog udara. cijevi, gromobran ili vodi uzemljenja telefonskog kabela.
Page 254 Pro itajte prije ugradnje Stavke koje se moraju provjeriti (1) Provjerite vrstu rashladnog medija koju koristi jedinica koju je potrebno servisirati. Rashladni medij: R32 (2) Provjerite simptome koji se javljaju kod jedinice koju je potrebno servisirati. PRWUDåLWH one simptome koji se javljaju tijekom rashladnog ciklusa u ovom priru niku.
Page 255 Pro itajte prije ugradnje Materijali za sustav cijevi Vrste bakrenih cijevi (Reference) Maksimalni radni tlak Primjenjivi rashladni medij 3,4 MPa R22, R407C 4,15 MPa R410A R32 Izaberite cijevi koje zadovoljavaju lokalne standarde. Materijali za sustav cijevi / radijalne debljine Koristite Cu-DHP cijevi Budu i da je radni tlak ure aja koji koriste R32 viši od tlaka kod jedinica koje koriste R22, koristite cijevi s najmanje onom radijalnom debljinom navedenom u tablici.
Page 256 Pro itajte prije ugradnje Ispitivanje nepropusnosti Nema promjene u odnosu na konvencionalne metode. Imajte na umu da detektor curenja za R22 ili R407 ne PRåH detektirati curenje R32. Halidna svjetiljka Detektor ispuštanja R22 ili R407C Stavke koje se moraju strogo poštovati: 1.
Page 257 Postupak ugradnje Ugradnja vanjske jedinice 1. Pribor "Porubljivanje" kao zaštita elektri nih vodi a od oštrih rubova. 2. Odabir mjesta ugradnje Odaberite mjesto ugradnje koje zadovoljava sljede e uvjete i, u isto vrijeme, ishodite suglasnost od klijenta ili korisnika. Mjesto gdje se postoji cirkulacija zraka. Mjesto na kojem nema toplinskog zra enja iz drugih izvora topline.
Page 258 1U50MEE/MFRA 1U68REE/F/M/NFRA Cijev za plin 1U50JEFFRA-TCS 9.52 Cijevi za teku ine 1U71S2SR1FA 15.88 Cijev za plin montirajte odvojene matice za pertlanje u cijevima koje streba spojiti spojen, a zatim pertlajte cijevi. 2. Spajanje cijevi Kod savijanja cijevi dopustite onaj radijus koji je potreban da biste je savinuli uz što manje deformacija. Radijus bi trebao biti 30 do 40 mm, po potrebi i ve i.
Page 259 Postupak ugradnje Ispitivanje nepropusnosti Nakon završetka spajanja cijevi za rashladni medij, potrebno je provesti ispitivanje nepropusnosti zraka. Za ispitivanje nepropusnosti koristi se boca s dušikom na na in koji odgovara na inu spajanja cijevi kao što je prikazano na slici. Ventili plina i teku ine su zatvoreni.
Page 260 Postupak ugradnje Vakuumiranje Na in crpljenja plina iz cjevovoda: vakuumiranje pomo u vakuum crpke 1. 1. Skinite kapicu izlaza troputog ventila, poklopac vretena ventila na dvoputom i troputom (R32) ventilu, a zatim spojite servisni ventil na krak crijeva za punjenje (nLåe) na manifold manometru.
Page 261 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX Ako je priklju ni kabel ošte en, mora ga zamijeniti proizvo a ili ovlašteni servis ili sli na kvalificirana osoba. Ako je osigura upravlja ke jedinice neispravan, zamijenite ga osigura em tipa T.25A/250V. Elektri na instalacija mora biti izvedena u skladu s lokalnim propisima.
Page 262 Pogreška odabira modula PWM kruga Nadstruja U-faze kompresora Previsoka je struja U-faze kompresora Nadstruja V-faze kompresora Previsoka je struja V-faze kompresora Nadstruja W-faze kompresora Previsoka je struja W-faze kompresora Haier Adresa: No.Haier Road,Hi-tech zona, Qingdao266.101 PRChina Kontsakti TEL +86-532-8893-6943; FAKS +86-532-8893-1010 Web stranica www.haier.com...
Page 263 – A (Air conditioner) – . 13 – – – – 17 – 20 – : AA1P55E0U00ABD3F0939 AA1P55E0U00 – – D – 2013* 3 – F – 15* 0939 – : 15 2013 Z. A – 10, B- 11, C-12, D-13, E - 14, F - 15 …. )
Page 264 5 · · · · · · ‐ · · · · · +51) · · · · · 5...
Page 265 При установке и эксплуатации устройства в прибрежных зонах и иных регионах с повышенным содержанием соли или сульфатных газах в атмосфере, срок службы может сократиться вследствие появления очагов коррозии. ROHS...
Page 266 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1.14 1U50S2PR1FA 0.94 1U42S2SM1FA 1. 60 1U25JEJFRA 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 267 • ³ ´ • • • ...
Page 268 Κ ‡ ‡ Κ...
Page 269 ‡ ‡ ‡ ³212))´ ³ ´ ³0RGH´...
Page 270 ‡ 5 ‡ ‡ ‡ ‡...
Page 271 ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ 5 5 ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡...
Page 272 ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ a ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡...
Page 273 ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ ‡ aƒ ‡ ‡ ‡ ‡ ‡...
Page 274 ‡ ‡ ‡ ‡ ‡ ‡...
Page 276 ...
Page 277 5 $OO)UHVK W\SH...
Page 278 5 5 5 5 5 5 5...
Page 280 5 5 55$ 5 5& 5 5& ‘ ¶¶ ‘ ´...
Page 281 5 5 ¶¶ + ‘ ´ + ‘ 5 5 5 5 5...
Page 282 5 5 5 5 5$ 5...
Page 283 1U20YEEFRA 440 120/140 1U25/35YEMFRA 1U25BEE/FFRA 1U35BEE/FFRA 1U25/35BEFFRA-TCS 1U35JEJFRA 1U25JEJFRA 1U25/35/42S2SM1FA 1U35/50MEEFRA 510 130/160 1U50MEMFRA 1U50JEFFRA 1U50S2SJ2FA 114.2 1U25/35S2PJ1FA 1U50JEFFRA-TCS 1U68REE/F/M/NFR A 355.5 1U50S 2PR1FA 1U50REJFRA 1U71S2SR1F A...
Page 284 1U25YEMFRA 1U35S2PJ1FA 1U25BEFFRA 1U35BEEFRA 1U35S2SM1FA 1U35YEMFRA 1U25BEFFRA-TCS 1U35BEEFRA-TCS 1U42S2SM1FA 1U25JEJFRA 1U35JEJFRA 1U50S2PR1FA 1U50JEFFRA 1U50S2SJ2FA 1U50REJFRA 1U50MEE/MFRA 1U68REE/F/M/NFRA 1U50JEFFRA-TCS 9.52 1U71S2SR1FA 15.88 (1/4") (3/8") 12.7 (1/2") 55 . (5/8") 60 . «E Bmin Amax Bmax 1U25BEEFRA 1U35MEEFRA 1U25YEMFRA 1U35YEMFRA 1U20YEEFRA 1U25BEFFRA...
Page 285 ...
Page 286 /R /R ± ± /R ...
Page 287 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX 1U50REJFRA 1U25S2PJ1FA 1U35S2PJ1FA 1U25YEMFRA 1U25JEJFRA 1U25XXXXXX 1U50MEE/MFRA 1U50XXXXXX 1U35YEMFRA 1U35XXXXXX 1U20XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U35JEJFRA 1U42S2SM1FA 1U35Y EMFRA 1U20YEEFRA 1U25S2PJ1FA 1U35S2PJ1FA 1U68REE/F/M/NFRA 1U50XXXXXXX 1U35JEJFRA 1U71S2SR1FA 1U25XXXXXX 1U35XXXXXX 1U42S2SM1FA 1U50REJFRA 4G1.5mm² 4G1.0mm² 4G1.0mm² 4G1.0mm² 4G1.0mm² 3G1.5mm²...
Page 288 Haier Изготовитель: «Haier Overseas Electric Appliances Corp. Ltd» Хайер Оверсиз Электрик Апплаенсиз Корп. Лтд Адрес: Room S401, Haier Brand building ,Haier Industry park Hi-tech Zone,Laoshan District Qingdao,China Рум S401, Хайер бренд билдинг,Хайер индастри парк Хай-тек зон,Лаошан дистрикт, Циндао, Китай. Импортер:...
Page 289 Inhoudsopgave Contents WAARSCHUWING: ..........................1 LADEN EN LOSSEN/TRANSPORT MANAGEMENT/OPSLAGCONDITIES ........... 1 INSTALLATIE INSTRUCTIES ........................1 VERPLAATSING PROCEDURES ......................3 VERSCHROTTEN EN RECUPERATIE ....................6 BINNEN/BUITEN UNIT INSTALLATIETEKENINGEN ................8 VEILIGHEIDSVOORSCHRIFTEN ......................1 LEES VÓÓR INSTALLATIE ........................5 MONTAGE PROCEDURE ........................8 BUITENUNIT PROBLEEMOPLOSSING ....................
Page 290 Schoonmaak en onderhoud mag niet door kinderen worden uitgevoerd tenzij zij onder toezicht staan. De airconditioner kan niet willekeurig worden afgedankt of vernietigd. Neem indien nodig contact op personeel Haier klantendienst informatie ontvangen over correcte verwijderingsmethoden.
Page 291 WAARSCHUWING: het geval van een gaslekkage kan opeenhoping van gas in de buurt van de airconditioner brand veroorzaken. Draai de moer van de flarekoppeling volgens de gespecificeerde methode, bijvoorbeeld met een momentsleutel, vast. Als de moer te vast is gedraaid kan deze na verloop van tijd scheuren en lekkage van het koelmiddel veroorzaken.
Page 292 0.70 1U25YEMFRA 0.66 1U35S2PJ1FA 1.15 1U50MEE/MFRA 1.30 1U25BEFFRA 0.90 1U35BEEFRA 0.82 1U35S2SM1FA 1.14 1U50S2SJ2FA 1.35 1U25BEFFRA-TCS 0.90 1U35BEEFRA-TCS 0.82 1U35YEMFRA 0.70 1U68REE/F/M/NFRA 1.60 1U25S2PJ1FA 1.15 1U35BEFFRA 0.92 1U50JEFFRA 1.35 1U71S2SR1FA 1.60 1U42S2SM1FA 1.14 1U50S2PR1FA 1.60 1U25JEJFRA 0.94 1U35JEJFRA 0.94 1U50REJFRA 1.60...
Page 293 • Veiligheidsbewustzijn Procedures: werkzaamheden geschieden volgens strikte procedures om de waarschijnlijkheid van risico’s te minimaliseren. Ruimte: de ruimte wordt op passende wijze opgedeeld en geïsoleerd en werkzaamheden in afgesloten ruimtes worden vermeden. Voordat het koelsysteem wordt gestart of heet wordt zal zeker ventilatie of opening van de ruimte worden zekergesteld.
Page 294 • Elektrische Veiligheidseisen T`qoelichting: De omgevingscondities (omgevingstemperatuur, direct zonlicht en regenwater) worden in acht genomen bij de elektronische bedrading en er worden doeltreffende beschermende maatregelen genomen. Voor de stroomkabels en verbindingskabels wordt, in overeenstemming met plaatselijke voorschriften, koperdraad gebruikt. Zowel de binnenunit als de buitenunit moeten op betrouwbare wijze geaard worden. Eerst wordt de bedrading van de buitenunit aangesloten en daarna de binnenunit.
Page 295 Bevestiging De ondersteuning van de buitenunit moet aan het muuroppervlak bevestigd worden en de buiteunit moet horizontaal op de ondersteuning bevestigd worden. Indien de buitenunit aan een muur of dak gemonteerd wordt dan moet moet de ondersteuning stevig vastgezet worden om beschadiging door sterke wind te voorkomen. Installatie van verbindingsleidingen De konus van de verbindingsleidingen worden uitgelijnd met het konische oppervlak van het corresponderend ventiel.
Page 296 Verplaatsing Procedures T`qoelichting: indien verplaatsing noodzakelijk is moeten de verbindingen van koelmiddel gas/vloeistof leidingen van de binnenunit afgesneden worden met een snijmes. Verbinden is alleen toegestaan na opnieuw optrompen (hetzelfde geldt voor de buitenunit). Onderhoudsinstructies Onderhoud Voorzorgsmaatregelen Voorzorgsmaatregelen • Voor all storingen waarbij het noodzakelijk is om te lassen aan de koelmiddelleidingen of componenten in het koelsysteem van R32 koelmiddel airconditioners, is onderhoud ter plaatse nooit toegestaan.
Page 297 Inspectie van de Onderhoudsomgeving • Gelekt koelmiddel in de ruimte, voorafgaand aan de werkzaamheden ,is niet toegestaan. • De oppervlakte van de ruimte waarin het onderhoud plaatsvindt is in overeenstemming met de gegevensplaatje. • Gedurende de onderhoudswerkzaamheden wordt de ruimte voortdurend geventileerd. •...
Page 298 niet toegestaan. De gebruiker moet geïnformeerd worden dat koken met open vuur niet toegestaan is. • Gedurende onderhoud in een droog seizoen wanneer de relatieve luchtvochtigheid lager dan 40% is, moeten antistatische maatregelen genomen worden, inclusief het dragen van katoenen kleding en handschoenen. •...
Page 299 lekkage detectie en een inspectie van de betrouwbaarheid van de aarding met lekkage detectieapparatuur of een lekkage detectieoplossing. Het moet gewaarborgd worden dat het proefdraaien uitgevoerd wordt zonder lekkage en met een betrouwbare aarding. Verwijdering en Vacumeren Onderhoud of andere werkzaamheden aan het koelcircuit moeten uitgevoerd worden volgens conventionele procedures.
Page 300 • Het mechanisch gereedschap zal handig zijn voor bewerking op de koelmiddelfles (indien noodzakelijk). • Alle persoonlijke berschermingsmiddelen zijn beschikbaar en worden correct gebruikt. • Het hele process van recuperatie zal door gekwalificeerd personeel begeleid worden. • Het recuperatie gereedschap en de flessen moeten voldoen aan de betreffende voorschriften. (4) Het koelsysteem zal indien mogelijk gevacumeerd worden.
Page 301 Binnen/Buiten Unit Installatietekeningen De modellen gebruiken HFC vrij koelmiddel R32. Voor installatie van de buitenunits, zie de installatiehandleiding die bij de units geleverd wordt (de afbeelding toont een binnenunit die aan de muur gemonteerd wordt). Besteed aandacht aan het opstijgen van de Meer dan 15cm afvoerslang Optionele onderdelen voor de leidingen...
Page 302 Veiligheidsvoorschriften Lees aandachtig de onderstaande informatie om de airconditioner correct te kunnen bedienen. Hieronder staan drie soorten veiligheidsmaatregelen en -suggesties. WAARSCHUWING Onjuiste werking kan leiden tot ernstige gevolgen zoals dodelijk of ernstig letsel. VOORZICHTIG Onjuiste werking kan leiden tot letsel of schade aan de machine; in sommige gevallen kan dit ernstige gevolgen hebben.
Page 303 Veiligheidsvoorschriften WAARSCHUWING ‡ Laat de unit professioneel installeren. ‡ Zorg dat u nauwkeurig iedere stap in deze handleiding Onjuiste installatie door een niet gekwalificeerde volgt bij het installeren van de unit. persoon kan resulteren in waterlekkage, elektrische Onjuiste installatie kan leiden tot water lekkage, schokken of brand.
Page 304 Veiligheidsvoorschriften Voorzorgsmaatregeln voor omgang met units die R32 gebruiken Voorzichtig Gebruik de bestaande koelmiddelleidingen niet Gebruik een vacuum pomp met een reverse-flow • Het oude koelmiddel en de koelmiddelolie in de terugslagklep. bestaande leidingen bevatten een grote hoeveelheid chloor, • Indien andere soorten kleppen gebruikt worden zal de hetgeen de kwaliteit van het koelmiddelolie in de nieuwe vacuumpompolie terugstomen in de koelmiddelcyclus en de...
Page 305 Veiligheidsvoorschriften Voor Installatie (Verplaatsing) van de unit of het uitvoeren van Elektrische Werkzaamheden Voorzichtig Aard de unit. Sproei geen water op de airconditioner en dompel de • Verbind de aarde van de unit niet aan gasleidingen, airconditioner niet in water. waterleidingen, bliksemafleiders of de awarding van •...
Page 306 Lees vóór installatie Te controleren punten (1). Controleer het type koelmiddel in de unit die onderhouden zal worden. Koelmiddel Type: R32 (2). Controleer de symptomen die de te onderhouden unit heeft. Kijk in deze service handleiding voor symptomen die te maken hebben met de koelcyclus.
Page 307 Lees vóór installatie Leidingmateriaal Soorten koperleiding (referentie) Maximale bedrijfsdruk Geschikte Koelmiddelen 3.4MPa R22, R407C 4.3 MPa • Gebruik leidingen die aan locale normen voldoen. Leidingmateriaal/Wanddikte Gebruik leidingen die gemaakt zijn van fosfor-gedesoxideerd koper. Aangezien de bedrijfsdruk van units die R32 gebruiken hoger is dan de bedrijfsdruk van units die R22 gebruiken moeten leidingen gebruikt worden met minimaal een wanddikte zoals aangegeven in onderstaande tabel (leidingen met een wanddikte van 0,7mm of minder mogen niet gebruikt worden).
Page 308 Lees vóór installatie Luchtdichtheidstest Niet afwijkend van de conventionele methode. Een koelmiddel lekkage detector for R22 of R410A kan een R32 lekkage niet detecteren. Halide torch R22 or R407C leakage detector Punten waarop strikt gelet moet worden: Zet druk op het gereedschap met stikstof tot aan de ontwerpdruk en beoordeel dan de luchtdichtheid van het gereedschap, rekening houdend met temperatuurveranderingen.
Page 309 Montage Procedure Installatie van de Buitenunit Toebehoren Kanten Kanten voor de bescherming van elektrische draden tegen de rand van openingen. Selectie van de plaats van de installatie Selecteer een installatie plek die aan de volgende voorwaarden voldoet en waarmee de klant of gebruiker instemt. meer nodig voor de unit.
Page 310 1U68REE/F/M/NFRA Gasbuis 1U50JEFFRA-TCS 9.52 Vloeistofleiding 1U71S2SR1FA 15.88 Gasbuis Aansluiting van de leidingen Bij het buigen van een buis zal de bocht zo groot mogelijk moeten zijn om pletten van de buis te vermijden. De buigradius moet 30 tot 40 mm of groter zijn.
Page 311 Montage Procedure Luchtdichtheidstest Na het beëindigen van de aansluiting van de koelmiddelleiding, zal de luchtdichtheid test worden uitgevoerd. • In de luchtdichtheid test wordt stikstoftank gebruikt om druk op te bouwen volgens de buisverbinding modus zoals onderstaand afgebeeld. • De gas- en vloeistof ventielen zijn allemaal dicht. Om het invoeren van stikstof in het circulatiesysteem van de buitenunit te voorkomen: draai de ventielstang vast alvorens het opbouwen van de druk (zowel gas- en vloeistof ventielstangen).
Page 312 Montage Procedure Vacumeren Leiding vacumeren methode: vacuümpomp gebruiken vloeistof afsluiter Verwijder het servicepoort dopje van het 3-weg ventiel, ventielstang Gas afsluiter 2-weg afsluiterventiel 2-weg afsluiterventiel dopje van de 2-weg ventiel en 3-weg ventiel en sluit de servicepoort van 3-weg afsluiterventiel Inlaatdrukmeter(R32) de vulslang (laag) voor de manometer verdeelunit.
Page 313 (mA) capaciteit (A) 1U25XXXXXX 1U25S2PJ1FA 1U35/42XXXXXX 1U68REE/F/M/NFRA 1U71S2SR1FA 1U50XXXXXX rvangen door de fabrikant of zijn service agent of vergelijkbaar gekwalificeerd persoon. g zijn met lokale normen voor bedrading. ben. Wanneer de verbindingskabels gedurende de installatie onderbroken worden moet de aardingskabel het laatst onderbroken worden.
Page 314 De stroom van compressor U-fase is te hoog Compressor V-fase overstroom De stroom van compressor V-fase is te hoog Compressor W-fase overstroom De stroom van compressor W-fase is te hoog Haier Adres: No.1 Haier Road, Hi-tech Zone, Qingdao 266101 P.R.China Contacten: TEL +86-532-8893-6943; FAX +86-532-8893-1010 Website: www.haier.com...

Haier 1U71S2SR1FA Manuel D'installation

Les langues disponibles

Liens rapides

Manuels Connexes pour Haier 1U71S2SR1FA

Sommaire des Matières pour Haier 1U71S2SR1FA

Ce manuel est également adapté pour:
