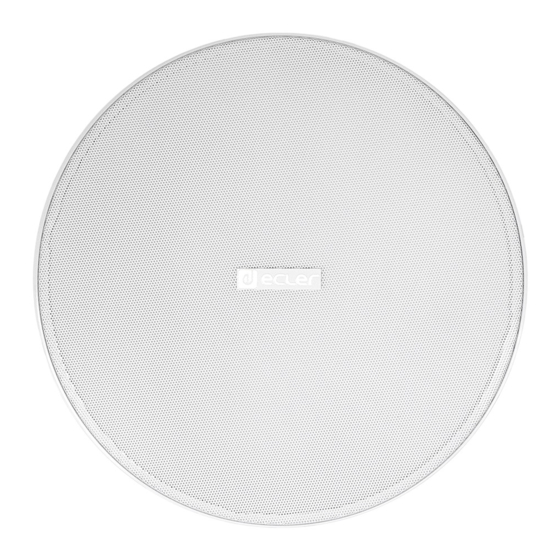

- Page 1 SÉRIE VIC HAUT-PARLEURS DE PLAFOND Haut-parleurs de plafond polyvalents MODE D'EMPLOI v. 20191122...
-
Page 2: Table Des Matières
SOMMAIRE REMARQUE IMPORTANTE ....................3 INSTRUCTIONS DE SÉCURITÉ IMPORTANTES .............. 3 NOTE IMPORTANTE ......................5 INTRODUCTION ........................5 4.1 VIC6 ..............................5 4.2 VIC6X .............................. 6 4.3 VIC8 ..............................6 4.4 VIC8X .............................. 6 4.5 VICSB8 ............................6 4.6 VICSB8X ............................7 CONNEXIONS DES CÂBLES .................... -
Page 3: Remarque Importante
1. REMARQUE IMPORTANTE Le symbole d'éclair à tête de flèche dans un triangle équilatéral sert à prévenir l'utilisateur de la présence dans l'enceinte du produit d'une « tension dangereuse » non isolée d'une grandeur suffisante pour constituer un risque d'électrocution pour les personnes. Le point d'exclamation dans un triangle équilatéral sert à... - Page 4 8. Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur. 9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre.
-
Page 5: Note Importante
La série VIC comprend 6 modèles : VIC6, VIC6X, VIC8, VIC8X, VICSB8 et VICSB8X. Tous sont fournis par paires. Leurs caractéristiques techniques sont décrites ci-dessous : 4.1 VIC6... -
Page 6: Vic6X
4.2 VIC6X • Haut-parleur VIC6 avec boîtier arrière en plastique inclus • Comprend des accroches pour pont de montage en faux-plafond • Sélecteur de puissance pour ligne 100 V/70 V : 40 / 20 / 10 / 5 / 2,5 W •... -
Page 7: Vicsb8X
VIC6 et VIC8/VICSB8. 5. CONNEXIONS DES CÂBLES Les bornes de connexion des VIC6, VIC8 et VICSB8 sont de type bornier pour câble dénudé. Raccordez les câbles comme suit selon l'impédance de sortie de l'amplificateur : • Haute impédance : entre la borne grise (commune) et une des autres bornes, selon la puissance désirée :... -
Page 8: Raccordements Du Boîtier Arrière
VIC6X VIC8X / VICSB8X La gamme VIC est fournie en standard avec son sélecteur en position 100 V/70 V. Si vous connectez accidentellement le système à une basse impédance de 8Ω, cela n'endommagera pas le haut-parleur mais cela dégradera grandement ses performances. Si vous connectez le haut-parleur à un réseau en 100 V/70 V avec un réglage en position 8 Ω, il sera gravement endommagé. -
Page 9: Emplacement Et Montage
2. Connectez les câbles de l’AVICCAN aux borniers de connexion du haut-parleur, chacun avec sa couleur correspondante. Les deux câbles les plus courts (noir et blanc) correspondent à la connexion en 8 Ω. 6. EMPLACEMENT ET MONTAGE L'installation de chaque unité s'effectue facilement à l'aide des 4 languettes rotatives intégrées. -
Page 10: Peinture
7. Placez la grille de protection. 7. PEINTURE La série VIC est prête à être peinte, de façon à pouvoir être installée quels que soient les critères esthétiques de l'emplacement dans lequel elle doit être encastrée. La couleur disponible d’usine est le blanc, RAL 9010. Il est recommandé... -
Page 11: Caractéristiques Techniques
