IBC IWT INTERSTOR Série Manuel D'installation Et D'utilisation page 11

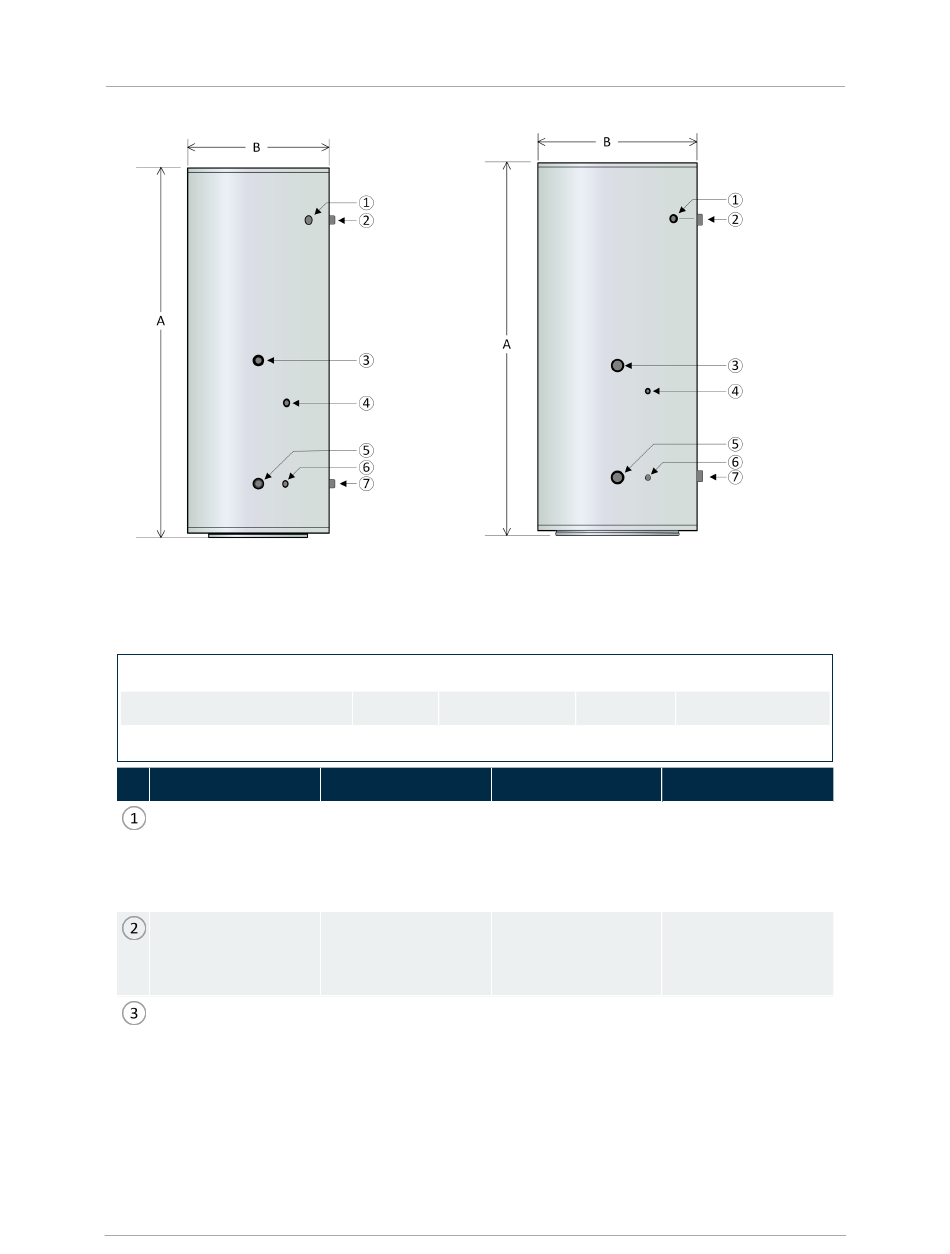

Figure 2 Dimensions du réservoir - IWT 80, IWT
80-Max
A=Hauteur (pouces)
B=Diamètre (pouces)
IWT 80
Filetage ¾ po NPT
femelle Soupape de
surpression et de
sécurité thermique
Filetage1 po NPT mâle
Sortie d'eau chaude
Filetage 1 po NPT
mâle Entrée provenant
de la chaudière
(alimentation de la
chaudière)
Figure 3
119-Max
IWT 80 IWT 80-Max
64,4 64,4
24,4 24,4
IWT 80-Max
Filetage 1 po NPT Filetage 1 po NPT
femelle Soupape de femelle Soupape de
surpression et de surpression et de
sécurité thermique sécurité thermique
Filetage1½ po NPT Filetage 1½ po NPT
mâle Sortie d'eau mâle Sortie d'eau
chaude chaude
Filetage 1½ po NPT Filetage 1½ po NPT
mâle Entrée provenant mâle Entrée provenant
de la chaudière de la chaudière
(alimentation de la (alimentation de la
chaudière) chaudière)
9
Section: Caractéristiques
Dimensions du réservoir - IWT 119, IWT
IWT 119 IWT 119-Max
65,7 65,7
28,0 28,0
IWT 119 IWT 119-Max
Filetage 1 po NPT
femelle Soupape de
surpression et de
sécurité thermique
Filetage 1½ po NPT
mâle Sortie d'eau
chaude
Filetage 1½ po NPT
mâle Entrée provenant
de la chaudière
(alimentation de la
chaudière)
