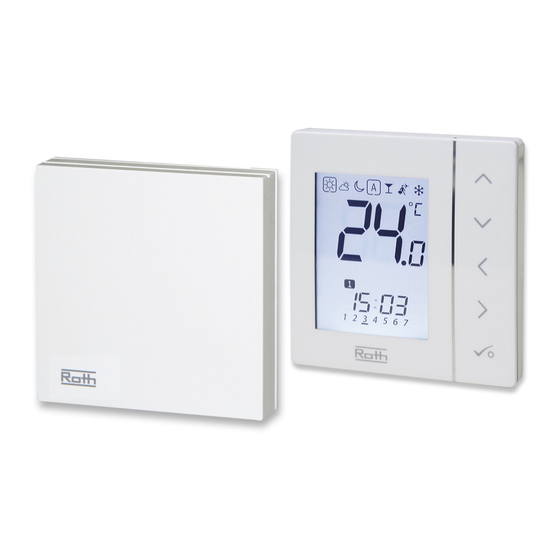

- Page 1 Thermostat programmable Basicline T M A N U E L D ' U T I L I S AT I O N...
- Page 2 PDF, Introduction veuillez visiter Sécurité Conformité du produit www.roth-france.fr Installation Informations importantes Guide de l’utilisateur Réglage des paramètres Votre avantage Remarques de l’installateur Garantie Contenu de l'emballage 1 x Manuel de l’utilisateur Vis de fixation Basicline T 02 Manuel d'utilisation...
- Page 3 Utilisation conforme aux règlements. Merci d’avoir acheté le thermostat d’ambiance le thermostat est conçu pour la régulation de Basicline T de Roth. Le Basicline T est un thermostat pièces intérieures d'installation de chauffages numérique de 230 V qui offre un contrôle simple de hydraulique.
- Page 4 Conformité du produit & Informations relatives à la sécurité Sources de danger Paramètres d’installation Le thermostat doit être débranché Le thermostat permet d’accéder à un menu de de l’alimentation secteur avant le retrait du couvercle. paramétrage. Seul l'installateur ou une personne compétente 230 V AC peut y avoir accès.
- Page 5 Raccordement Bornes d’alimentation de 230 V CA Partie arrière du Utilisées pour l'alimentation de l’ Basicline T 230V appareil et de la sortie commutée. Connexion NSB (Abaissement de nuit) Utilisée pour une tension de sortie de 230 V vers un autre thermostat.
- Page 6 Installation – Montage du thermostat Retirez délicatement le boîtier avant. Retirez délicatement le boîtier avant. Montage mural Pour le montage mural, prenez des marques puis montez le boîtier arrière au mur. Le thermostat d’ambiance est adapté aux boîtiers muraux avec un diamètre de trou central de : 60 mm Uniquement pour les boîtiers de...
- Page 7 Installation – Montage du bon fonctionnement Position de montage et installation Pour garantir le fonctionnement sans problème et un contrôle efficace, le thermostat d’ambiance est idéalement positionné à 130 cm du sol dans une zone dégagée. Ne pas placer le thermostat près d'une source de chaleur, derrière les rideaux, sous les rayons directs du soleil ou dans une zone de forte humidité.
- Page 8 Installation – Bornes de raccordement Borne de capteur (en option) Borne de capteur (en option) Capteur en option NSB pour Abaissement de nuit d’autres tetes thermiques thermostats Tension directe de 230 V CA, 50 Hz Neutre Bornier de raccordement Servocommande thermique Sortie 08 Manuel d'utilisation...
- Page 9 Installation – Bornes de raccordement Vérifiez que le câblage est complet pour: Les bornes d’alimentation La connexion NSB (Abaissement de nuit) Les bornes de capteur (en option) Vous êtes prêt à fixer le boîtier arrière au boîtier mural Veuillez utiliser les vis prévues Assurez-vous que la flèche d’orientation est orientée vers le haut...
- Page 10 Installation – Montage du thermostat Fixez le boîtier avant sur le boîtier arrière Assurez-vous que les broches de connexion sont alignées Alignez le boîtier avant Appuyez légèrement jusqu’à ce qu’un déclic soit entendu. sur le bord supérieur. 10 Manuel d'utilisation...
- Page 11 Installation – écran LCD Manuel d'utilisation 11...
- Page 12 Installation – écran LCD SYMBOLE FONCTION l’ e ncadré indique le choix d'un mode par ex. signifie que la valeur de consigne actuelle est Hi temp (Température haute), signifie que la Hi temp (Température haute) n’ e st pas sélectionnée. Ensoleillé: Température haute confortable Nuageux:...
- Page 13 Installation – écran LCD ICÔNE FONCTION Indicateur de chaleur: indique que la chaleur est requise. Indicateur du mode de Rafraîchissement: Indique qu'un refroidissement est requis (le cas échéant). Indicateur de température: Affiche la température ambiante. Affiche la température de réglage. Également utilisé pour afficher les autres informations.
- Page 14 Installation – Interface utilisateur ICÔNE FONCTION Indicateur de la sonde optionnelle: S'affiche uniquement lorsque le capteur Air + Plancher est connecté. Indicateur de réglage: Indique que l’unité est en mode de réglage durant le paramétrage du programme. Indique le mode manuel. Indicateur de verrouillage du clavier: Montre que les touches sont inactives.
- Page 15 Installation – Interface utilisateur TOUCHE FONCTION 1. Augmenter ou diminuer la température de consigne. 2. Augmenter ou diminuer les valeurs de Jour, de l'Horloge, de la Minuterie, des modes Party et Vacances. 3. Sélectionner la valeur du paramètre d’installation. 1. Sélection du mode. 2.
- Page 16 Installation – Première mise en marche Version du logiciel 2 secondes 2 secondes Au premier démarrage. Aller à la page 19 Réglage de l’heure 16 Manuel d'utilisation...
- Page 17 Installation – Touches Symboliques Appuyer une fois Appuyer X fois Maintenir pendant cinq secondes Clignotant Appui court pour Appui court pour enregistrer et retour en arrière appui long pour enregistrer et quitter Manuel d'utilisation 17...
- Page 18 Guide de l’utilisateur – Réglage de la date et de l’heure 18 Manuel d'utilisation...
- Page 19 Guide de l’utilisateur – Réglage de la date et de l’heure Heure Utilisez la flèche gauche pour sélectionner 12 heures et la droite pour sélectionner les 24 heures. Minutes Année Mois Jour Manuel d'utilisation 19...
- Page 20 Guide de l’utilisateur – Comprendre les niveaux de température – Chauffage La température la plus élevée est généralement utilisée tôt le matin et en début de soirée. Généralement 21 ºC La température moyenne est généralement utilisée aux heures de la journée où vous êtes actif dans la maison. Généralement 19 ºC Les températures réduit sont généralement utilisée durant les périodes d'inactivité...
- Page 21 Guide de l’utilisateur – Comprendre les niveaux de température – Rafraichissement Voir le réglage D18 de l'appareil, section figurant à la page 44 Température de confort (occupation); Généralement 22 ºC Température réduit (inoccupation); généralement 40 ºC Cela évite l'activation du rafraîchissement lorsque la propriété est absent.
- Page 22 Guide de l’utilisateur – Programme de chauffage 1 par défaut Réglage usine 12.00 6.00 9.00 16.00 23.00 Samedi à dimanche 12.00 7.00 23.00 22 Manuel d'utilisation...
- Page 23 Guide de l’utilisateur – Programme de chauffage 2 par défaut Lundi à vendredi 12.00 6.00 22.30 Samedi à dimanche 12.00 7.00 23.00 Manuel d'utilisation 23...
- Page 24 Guide de l’utilisateur – Programme de chauffage 3 par défaut Lundi à vendredi 12.00 5.00 8.00 14.00 22.00 Samedi à dimanche 12.00 7.30 22.30 24 Manuel d'utilisation...
- Page 25 Guide de l’utilisateur – Programme de chauffage 4 par défaut Lundi à vendredi 12.00 6.00 9.00 15.00 22.30 Samedi à dimanche 12.00 7.30 23.00 Manuel d'utilisation 25...
- Page 26 Guide de l’utilisateur – Programme de chauffage 5 par défaut Lundi à vendredi 12.00 6.00 10.00 16.00 23.00 Samedi à dimanche 12.00 7.30 23.30 26 Manuel d'utilisation...
- Page 27 Guide de l’utilisateur – Programme de rafraîchissement 1 en option Lundi à vendredi 12.00 6.00 9.00 16.00 23.00 Samedi à dimanche 12.00 7.00 23.00 Manuel d'utilisation 27...
- Page 28 Guide de l’utilisateur – Programme de rafraîchissement 2 en option Lundi à vendredi 12.00 6.00 22.30 Samedi à dimanche 12.00 7.00 23.00 28 Manuel d'utilisation...
- Page 29 Guide de l’utilisateur – Programme de rafraîchissement 3 en option Lundi à vendredi 12.00 5.00 8.00 14.00 22.00 Samedi à dimanche 12.00 7.30 22.30 Manuel d'utilisation 29...
- Page 30 Guide de l’utilisateur – Programme de rafraîchissement 4 en option Lundi à vendredi 12.00 6.00 9.00 15.00 22.30 Samedi à dimanche 12.00 7.30 23.00 30 Manuel d'utilisation...
- Page 31 Guide de l’utilisateur – Programme de rafraîchissement 5 en option Lundi à vendredi 12.00 6.00 10.00 16.00 23.00 Samedi à dimanche 12.00 7.30 23.30 Manuel d'utilisation 31...
- Page 32 Guide de l’utilisateur – Réglage du programme de chauffe Utilisez les touches directionnelles de droite et de gauche pour sélectionner le jour des programmes. 7 jours Individuel 32 Manuel d'utilisation...
- Page 33 Guide de l’utilisateur – Réglage du programme de chauffe Réglez l’heure à l'aide des touches directionnelles haut ou bas. Manuel d'utilisation 33...
- Page 34 Guide de l’utilisateur – Réglage de l’horaire des températures Répétez jusqu’à la programmation 4. Si vous avez besoin d'une 5 ème ou 6 ème programmation, saisissez une heure et sélectionnez la température de votre choix Pour supprimer une programmation, réglez l’heure sur --:--.
- Page 35 Guide de l’utilisateur – Dérogation temporaire de la température Utilisez les touches directionnelles haut et bas pour afficher la température de consigne désirée. La dérogation temporaire vous permet d’augmenter ou de diminuer la température de consigne à votre ... convenance jusqu'à ce qu’ e lle retourne à...
- Page 36 Guide de l’utilisateur – Dérogation temporaire de la température Confirmez la température de consigne temporaire. Pour annuler la dérogation temporaire, appuyez sur ou Voir ci-dessous. 36 Manuel d'utilisation...
- Page 37 Guide de l’utilisateur - Modification permanente de la température Réglage de la température d'abaissement permanente Aller de à Utilisez les touches directionnelles haut et bas pour afficher votre température de réglage. Voir page 35. Répétez Pour annuler la modification permanente, si nécessaire l'opération pour sélectionnez...
- Page 38 Guide de l’utilisateur - Mode Party (Fête) Utilisez la flèche droite pour sélectionner le mode de fête. Utilisez la touche directionnelle haut pour sélectionner les h/min. Confirmez, le compte à rebours commence. 38 Manuel d'utilisation...
- Page 39 Guide de l’utilisateur – Mode Holiday (Vacances) Utilisez la flèche droite pour sélectionner le mode Holiday. Utilisez la touche haut pour sélectionner le nombre de jours pendant lesquels l’appareil sera éteint. Confirmez, le compte à rebours commence. Manuel d'utilisation 39...
- Page 40 Guide de l’utilisateur – Protection hors-gel Utilisez la flèche droite pour sélectionner le mode hors-gel Utilisez la flèche haut pour sélectionner la température de protection contre le gel. Confirmez, pour que la température soit prise en compte. 40 Manuel d'utilisation...
- Page 41 Installation – Accès au menu Installateur Appuyez simultanément sur Si vous devez toutes les trois modifier les touches paramètres de l’appareil, suivez les étapes ci-dessous. Ne doit être effectué que par l’installateur. Voici le premier écran du menu de l’appareil. Manuel d'utilisation 41...
- Page 42 Installation – Paramètres de l’appareil FONCTION RÉGLAGE DÉFINITION VALEUR PAR DU SYSTÈME DÉFAUT Mode Modulation de la largeur de l’impulsion chauffage Marche-Arrêt 0,5 ºC +/- 0,25 ºC Marche-Arrêt 1,0 ºC +/- 0,5 ºC Correction ou -3,0 – 3,0 ºC Déviation de température de la ajustement de la température mesurée pour 0 ºC...
- Page 43 Installation – Paramètres de l’appareil FONCTION RÉGLAGE DU DÉFINITION VALEUR PAR SYSTÈME DÉFAUT Température de consigne 5-17 °C Température requise pour le mode de 5 °C de protection contre le gel protection contre le gel et le mode Holiday Format de l’heure Pas disponible Pas disponible Pas disponible...
- Page 44 Installation – Paramètres de l’appareil FONCTION RÉGLAGE DU SYSTÈME DÉFINITION VALEUR PAR DÉFAUT Sélectionnez les programmations Sélection du programme de chauffe par défaut 1-5 0: mode de chauffage Sélection du mode de 0 ou 1 chauffage/rafraîchissement 1: mode de refroidissement Rétablissement des réglages d’usine Saisissez le Appuyez...
- Page 45 Installation – Caracterisetiques Modèle Thermostat Basicline T 230 V Type Thermostat d’ambiance électronique programmable thermostat d’ambiance numérique conçu pour les applications 230 V AC Modes de programmation Sélectionnable par l'utilisateur pour les 5/2, TOUTES les options, journalières,hebdomadaire ou groupée Programme de chauffe sélectionnables de 1 à...
- Page 46 Installation – Remarques 46 Manuel d'utilisation...
- Page 47 Roth garantit que le présent produit est exempt de tout défaut matériel ou de fabrication et qu’il fonctionnera conformément à ses spécifications pour une période de deux ans à compter de la date d’installation. La seule responsabilité de Roth en cas de vice de fabrication sera (à sa discrétion) de réparer ou de remplacer le produit défectueux.
- Page 48 Systèmes Éco-Energétuques et Sanitaire Roth ROTH FRANCE SAS 78, Rue Ampère ZI - CS 20090 77465 Lagny-sur Marne Cedex Téléphone : 01 64 12 44 59 Fax : 01 64 12 47 98 E-Mail : etudes@roth-france.fr www.roth-france.fr...
