Manuels Connexes pour Baumer PA418
Sommaire des Matières pour Baumer PA418

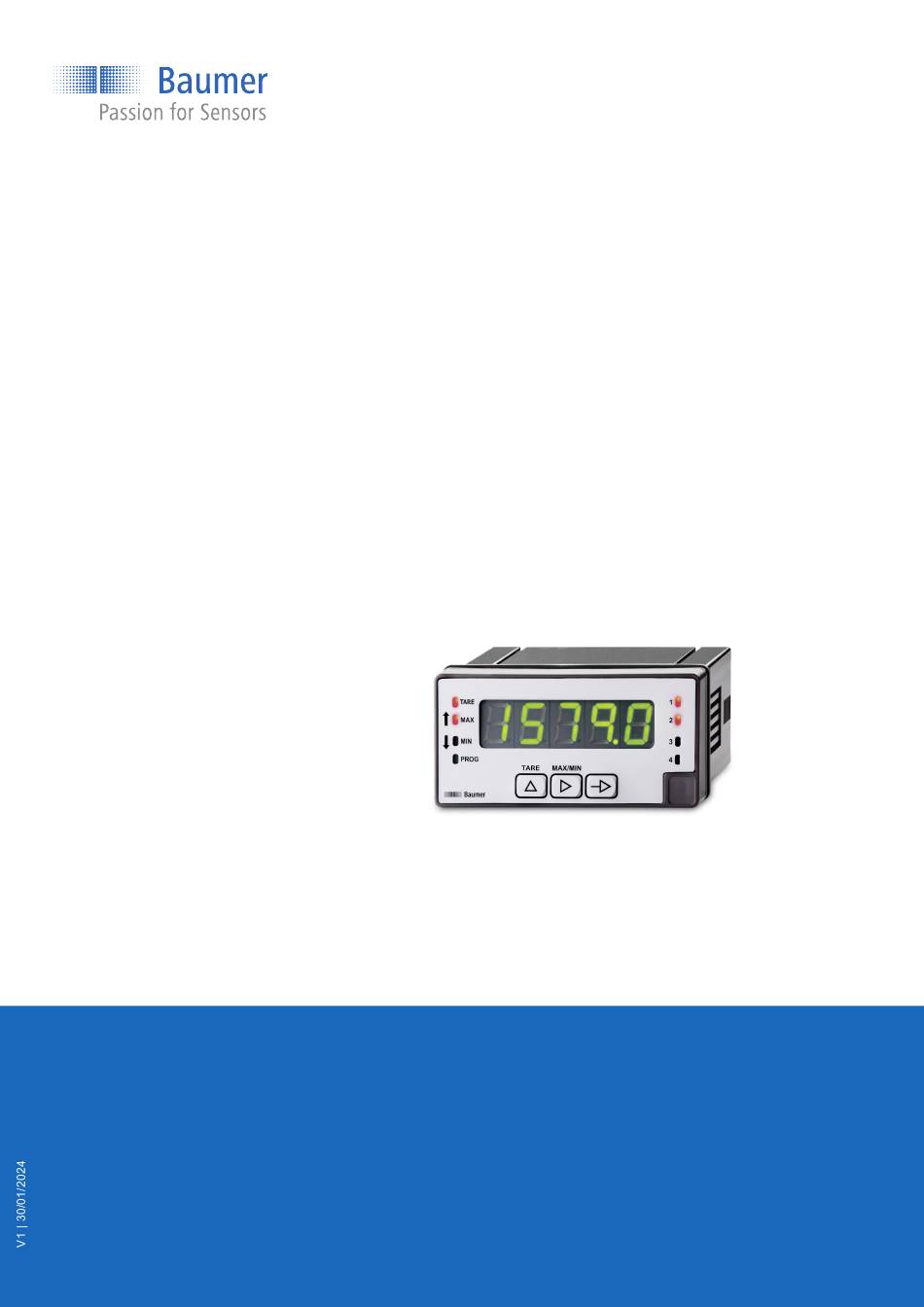

- Page 1 Instructions d'utilisation PA418 Afficheur de process...
- Page 2 Configuration signal d'entrée ......................14 Configuration de l'affichage......................... 16 Configuration sorties de valeurs limites ....................20 Configuration sortie analogique ......................23 Configuration des entrées de commande ................... 24 Définir les limites ..........................26 Protéger la paramétrisation par code....................27 Instructions d'utilisation PA418 | V1...
- Page 3 Baumer Liste des illustrations Liste des illustrations Fig. 1 Diagramme modules de configuration ....................13 Fig. 2 Sorties limites - temporisation ......................20 Fig. 3 Sorties limites - l'hystérésis asymétrique .................... 20 V1 | PA418 Instructions d'utilisation...
- Page 4 Les illustrations sont présentées à titre d’exemple. Baumer se réserve le droit de procéder à des modifications à tout moment. Le manuel est un document complémentaire à la documenta- tion existante sur le produit.
- Page 5 Indique un danger à faible risque qui pourrait entraîner des blessures corporelles mineures ou modérées s’il n’est pas évi- té. AVIS Indique un avertissement de dommages matériels. INFORMATION Indique les informations pratiques et les conseils qui permettent une utilisation optimale de l’équipement. V1 | PA418 Instructions d'utilisation...
- Page 6 Pour les potentiomètres Caractéristique d'entrée paramétrable via 11 points d'appui Trois entrées de commande, programmables Filtre de stabilisation de l'afficheur Affichage LED, 5 chiffres, 3 couleurs, programmable Fonction tara, min, max Boîtier DIN 96 x 48 mm Instructions d'utilisation PA418 | V1...
- Page 7 Préparez la découpe selon les dimensions indiquées. b) Pousser l'appareil (1) avec joint (2) dans la découpe. c) Sécurisez l'appareil par l'arrière utilisant l'étrier de fixation (3). d) Etablir la connexion électrique de l'appareil. V1 | PA418 Instructions d'utilisation...
- Page 8 Entrée de courant + entrée de tension + n.c. Courant/tension - Thermocouple Pt100 n.c. n.c. n.c. n.c. n.c. n.c. n.c. Pt100 A n.c. n.c. n.c. n.c. Thermo+ Pt100 B Thermo- Pt100 B Common Instructions d'utilisation PA418 | V1...
- Page 9 Contact à ouverture 2 Quatre relais Contact à fermeture 1 Contact à fermeture 2 Contact à fermeture 3 Contact à fermeture 4 n.c. Common Sortie analogique (5), comme option (-) 4 ... 20 mA / 0 ... 10 V (-) 4 ... 20 mA / 0 ... 10 V V1 | PA418 Instructions d'utilisation...
- Page 10 8 7 6 5 4 3 2 1 capteur tion externe OUT+ OUT- I IN+ Capteur 4 fils, ali- Afficheur Capteur mentation par 8 7 6 5 4 3 2 1 l'appareil OUT+ OUT- Alimentation du capteur- Alimentation du capteur+ I IN+ Instructions d'utilisation PA418 | V1...
- Page 11 10 V max. 60 mA. Raccorder plus de 3 capteurs à jauge de contraintes requis pour la connexion en parallèle et pour l' alimentation externe. Entrée température Pt100 Pt100 Thermocouple Thermocouple Entrée potentiomètre Potentiomètre Afficheur 8 7 6 5 4 3 2 1 Potentiomètre V1 | PA418 Instructions d'utilisation...
- Page 12 Affichage MIN/MAX Sélection Digit/Fonction Bouton Déclencher TARA Incrémenter le digit sélec- Bouton tionné LED PROG Mode de programmation ac- LED MIN Valeur MIN Affichage LED MAX Valeur MAX Affichage LED TARE Valeur TARA enregistrée Instructions d'utilisation PA418 | V1...
- Page 13 L'accès à la programmation peut être bloqué au niveau de la programmation. Par conséquence, les différentes lignes de programmation sont visibles mais ne permettent pas de les éditer. La page d'acceuil de la programmation, présente au lieu de V1 | PA418 Instructions d'utilisation...
- Page 14 Entrée jauge de contraintes Sélectionner la plage de tension par bouton ±15 mV ±30 mV ±150 mV Confirmer par Entrée température Sélectionner le capteur de température par bouton Pt100 Thermocouple J, K, T, N Confirmer par Instructions d'utilisation PA418 | V1...
- Page 15 Confirmer par Configurer la valeur offset de l'afficheur. Programmable de -9,9 à +99 unités selon la résolution. La valeur d'offset permet de compenser une différence existante entre la valeur réelle et la valeur mesurée. Confirmer par V1 | PA418 Instructions d'utilisation...
- Page 16 Mode de mise à l'échelle (Teach-in à l'aide de points de repère connus) Mode Teach (apprentissage à l'aide de points de repère mesurés) Filtre de stabilisation de l'afficheur Arrondir la valeur affichée Luminosité de l'affichage Comportement de la fonction TAR Confirmer par Instructions d'utilisation PA418 | V1...
- Page 17 Pour interrompre la programmation des points de mesure ou d'affichage et enregistrer les valeurs déjà saisies, maintenir la touche enfoncée pendant 3 s après la saisie de la dernière valeur affichée. INFORMATION Mandataire saisir les valeurs mesurées ou affichées dans l'ordre croissant ou décroissant. V1 | PA418 Instructions d'utilisation...
- Page 18 Mandataire saisir les valeurs mesurées ou affichées dans l'ordre croissant ou décroissant. Filtre de stabilisation de l'afficheur Permet de régler la fréquence limite du filtre passe-bas (Fc), utilisé par l'afficheur pour lisser des anomalies de l'affichage. Instructions d'utilisation PA418 | V1...
- Page 19 Saisir la valeur 100 avec les touches Enregistrer la valeur avec la touche (StorE) tArE2 Exemple : Valeur affichée avant la saisie de la tare = 1000. Valeur affichée après saisie de la tare et enregistrement = 1000 -100 = 900. V1 | PA418 Instructions d'utilisation...
- Page 20 La programmation de l'hystérésis se fait en unités de 0 à 9999. L'hystérésis est seulement actif lors de la désactivation des sorties limites. Seuil 1 Hystérésis Seuil 2 Hystérésis HIGH Fig. 3: Sorties limites - l'hystérésis asymétrique Instructions d'utilisation PA418 | V1...
- Page 21 Sélectionner le type de comparaison des limites avec la touche L'appareil compare le limite à la valeur nette affichée. L'appareil compare le limite à la valeur nette affichée + la valeur de tare. Confirmer par V1 | PA418 Instructions d'utilisation...
- Page 22 Sélectionner la couleur d'affichage en dépassant le limite par bouton Pas de changement lors d' atteindre le limite. L'affichage passe à la couleur sélectionnée si la valeur affichée est ≥ limite Chacun limite peut être attribué son couleur individual. Confirmer par Instructions d'utilisation PA418 | V1...
- Page 23 Cette valeur affichée veut dire que la valeur finale de la sortie analogique est atteinte. Valeur réglable de -19999 à 19999. Valeur analogique minimum Cette valeur affichée veut dire que la sortie analogique commence à évo- luer. Valeur réglable de -19999 à 19999.. Confirmer par V1 | PA418 Instructions d'utilisation...
- Page 24 Valeur comprise entre 00 et 15 Confirmer par Entrée de commande 2 Fonction (voir tableau ci-dessous) Valeur comprise entre 00 et 15 Confirmer par Entrée de commande 3 Fonction (voir tableau ci-dessous) Valeur comprise entre 00 et 15 Confirmer par Instructions d'utilisation PA418 | V1...
- Page 25 Lors d'une commande d'impression, l'appareil peut alors ajouter la com- mande <ESC>H aux données envoyées pour imprimer la date et l'heure. L'imprimante connectée doit toutefois pouvoir gérer la date et l'heure et comprendre la commande <ESC>H. Inactif Actif Confirmer par V1 | PA418 Instructions d'utilisation...
- Page 26 Utiliser bouton pour passer à la limite suivante. Valeur limite 4 : la LED 4 s'allume. Éditer la limite par les touches Appuyer sur le bouton pour sauvegarder les valeurs et quitter le mode de programmation. Instructions d'utilisation PA418 | V1...
- Page 27 0: module de configuration n'est pas protégé 1: module de configuration est protégé Oui, protéger tous les modules de configuration et quitter le mode de pro- grammation. V1 | PA418 Instructions d'utilisation...
- Page 28 Ici on peut modifier le code. L'appareil sauvegarde le code et quitte le mode de programmation. Sélection de la couleur d'affichage Sélection de la couleur d'affichage pour le mode RUN (niveau utilisateur). Sélection de la couleur d'affichage pour le mode de programmation. Confirmer par Instructions d'utilisation PA418 | V1...
- Page 32 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
