Manuels Connexes pour thomann The T.bone TWS 16 HT
Sommaire des Matières pour thomann The T.bone TWS 16 HT
- Page 1 TWS 16 HT Système sans-fil UHF...
- Page 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Internet : www.thomann.de 11.06.2024, ID : 269812, 273718, 186343 (V2)
- Page 3 Table des matières Table des matières Remarques générales..........................5 1.1 Symboles et mots-indicateurs....................... 5 Consignes de sécurité..........................7 Performances et étendue de la livraison..................10 Installation et mise en service......................13 4.1 Récepteur............................14 4.2 Émetteur.............................. 16 Connexions et éléments de commande..................17 5.1 Récepteur............................
- Page 4 TWS 16 HT Système sans-fil UHF...
- Page 5 Nos produits et nos documents sont soumis à un processus d’amélioration continu. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de ce document, disponible sur www.thomann.de. 1.1 Symboles et mots-indicateurs Cette section donne la signification des symboles et mots-indicateurs utilisés dans ce docu‐...
- Page 6 Remarques générales Symbole d'avertissement Type de danger Avertissement : emplacement dangereux. TWS 16 HT Système sans-fil UHF...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à la transmission sans fil des signaux sonores entre microphones ou instru‐ ments d’une part, et entre pupitres de mixage, amplificateurs ou enceintes actives d’autre part. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation.
- Page 8 Consignes de sécurité REMARQUE ! Endommagement de l’appareil en cas de fonctionnement dans des conditions d’environnement inappropriées ! L’utilisation de l’appareil dans des conditions d’environnement inadaptées peut causer des dommages. Utilisez l’appareil unique‐ ment en intérieur et dans les conditions d’environnement indiquées dans le chapitre « Caractéristiques techniques » de la notice d’utilisation.
- Page 9 Consignes de sécurité REMARQUE ! Risque de dommages dus à des piles qui fuient ! Les piles et batteries peuvent fuir et endommager l’appareil de façon permanente. Lorsque vous n’utilisez pas l’appareil pendant une durée prolongée, retirez les piles et batteries. REMARQUE ! Formation possible de taches par le plastifiant contenu dans les pieds en caoutchouc ! Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement du sol et provo‐...

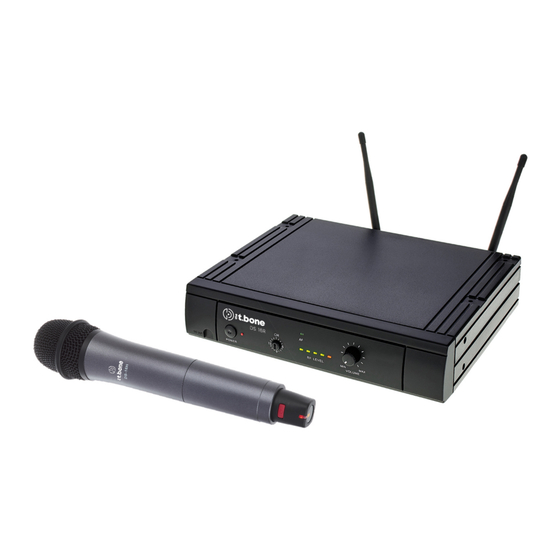

- Page 10 TWS 16 HT 863 MHz Votre système sans fil UHF TWS 16 HT est constitué des composants suivants : (n°...
- Page 11 Performances et étendue de la livraison the t.bone TWS 16 HT 600 MHz Votre système sans fil UHF TWS 16 HT est constitué des composants suivants : (n° d'art. 269812) Récepteur Diversity DS16R 9,5 pouces – Commande squelch réglable –...
- Page 12 Performances et étendue de la livraison the t.bone TWS 16 HT 821 MHz Votre système sans fil UHF TWS 16 HT est constitué des composants suivants : (n° d'art. 273718) Récepteur Diversity DS16R 9,5 pouces – Commande squelch réglable –...
- Page 13 être notifiée à l'auto‐ rité compétente. Vous trouverez de plus amples informations sous http://www.thomann.de. Veillez en fonctionnement à ce que l’émetteur et le récepteur ne soient pas réglés sur le même canal.
- Page 14 Installation et mise en service 4.1 Récepteur Montage sur rack Cet appareil est conçu pour être monté dans un rack de 9,5 pouces, il occupe une unité de hauteur (UH). Le petit matériel nécessaire au montage est fourni. Il est possible de monter deux appareils l’un à côté de l’autre dans un rack de 19 pouces. Reliez les deux appareils à...
- Page 15 Installation et mise en service Raccordement de l’alimentation électrique REMARQUE ! Endommagement de l’alimentation électrique externe en raison de tensions élevées ! L’appareil peut être alimenté en électricité à partir d’une alimentation externe. L’alimentation électrique externe peut être endommagée en cas d’utilisation avec une tension incorrecte ou en raison de pics de tension.
- Page 16 Installation et mise en service Raccordement et mise en ser‐ Connectez l’une des sorties audio du récepteur à votre table de mixage ou à votre amplifica‐ vice de la liaison audio teur. Assurez-vous de n’utiliser qu’une des deux sorties du récepteur, car des interférences pourraient apparaître dans le cas contraire.
- Page 17 Connexions et éléments de commande Connexions et éléments de commande 5.1 Récepteur Face avant ö # & TWS 16 HT Système sans-fil UHF...
- Page 18 Connexions et éléments de commande 1 [POWER] | Interrupteur principal. Allume et éteint l'appareil. 2 L’indicateur est allumé en rouge lorsque l’appareil est sous tension et prêt à être utilisé. 3 [CH] | Bouton rotatif pour sélectionner un canal entre 1 et 16 4 [AF] | L’indicateur est allumé...
- Page 19 Connexions et éléments de commande Arrière ö & ö TWS 16 HT Système sans-fil UHF...
- Page 20 Connexions et éléments de commande 1 Antennes UHF syntonisées. Le récepteur évalue le signal radio en provenance des deux antennes et sélectionne le signal présentant la meilleure qualité pour le traitement ultérieur. 2 [AUDIO OUTPUT – BALANCED] | Connecteur XLR intégré en tant que sortie de signal audio symétrique pour une con‐ nexion directe à...
- Page 21 Connexions et éléments de commande 5.2 Émetteur ö CHANNEL CHANNEL & TWS 16 HT Système sans-fil UHF...
- Page 22 Connexions et éléments de commande 1 Grille protégeant le microphone contre les détériorations et réduisant les bruits dus au vent et à la respiration. 2 Partie inférieure du boîtier. Dévissez pour ouvrir. 3 Interrupteur principal. Appuyez sur l'interrupteur pendant quelques secondes pour allumer ou éteindre l'appareil. 4 Indicateur de fonctionnement.
- Page 23 Dépannage Dépannage Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionne‐ ment. Vous trouverez sous ce point quelques propositions de dépannage simple : Symptôme Solution Pas de son 1. Vérifiez l'alimentation électrique de l'émetteur et du récepteur. 2. Assurez-vous que l'émetteur et le récepteur fonctionnent sur la même plage de fréquences.
- Page 24 Modifiez le réglage du boutons de réglage « VOLUME » sur le récepteur. Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez con‐ tacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de. TWS 16 HT Système sans-fil UHF...
- Page 25 Données techniques Données techniques 7.1 Récepteur Raccords d'entrée Alimentation électrique Bloc d’alimentation Raccords de sortie Sortie Line 1 × connecteur XLR, symétrique Sortie accordeur 1× prise jack 6,35 mm, asymétrique Ajustement max. du niveau de sortie 10 dBV @THD < 1 % Oscillateur Synthétiseur PLL, 15 ou 16 canaux selon le modèle Fréquence intermédiaire...
- Page 26 Données techniques Réponse en fréquence NF 50 Hz…15 kHz (±3 dB) Distorsion harmonique (THD) < 1 % Plage dynamique > 96 dB Rapport signal/bruit > 94 dB, écart à 20 kHz et 60 dBµV par rapport à l’entrée d’antenne Alimentation électrique Bloc d’alimentation externe, 100 - 240 V 50/60 Hz Tension de service...
- Page 27 3…4 systèmes parallèle Bande de fréquence Bande UHF Plage de fréquences the t.bone TWS 16 HT 863 MHz 863,125 MHz … 864,875 MHz (n° d'art. 186343) the t.bone TWS 16 HT 600 MHz 606,225 MHz … 629,825 MHz (n° d'art. 269812) the t.bone TWS 16 HT 821 MHz...
- Page 28 Données techniques Oscillateur Synthétiseur PLL, 15 ou 16 canaux selon le modèle Impédance d’entrée 600 Ω / –20 dB Portée avec un champ de vision libre Jusqu’à 70 m Réponse en fréquence NF 50 Hz…15 kHz (±3 dB) ± 0,005 % Stabilité...
- Page 29 Données techniques 7.3 Tableaux de fréquence the t.bone TWS 16 HT 863 MHz (n° d'art. 186343) Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7 Canal 8 863,125 MHz 863,375 MHz 863,625 MHz 864,000 MHz...
- Page 30 Données techniques the t.bone TWS 16 HT 821 MHz (n° d'art. 273718) Canal 1 Canal 2 Canal 3 Canal 4 Canal 5 Canal 6 Canal 7 Canal 8 821,725 MHz 822,250 MHz 822,925 MHz 823,375 MHz 823,950 MHz 824,850 MHz...
- Page 31 Câbles et connecteurs Câbles et connecteurs Préambule Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie. Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières.
- Page 32 Câbles et connecteurs Fiche jack bipolaire en 6,35 mm (mono, asymétrique) Signal Terre Fiche XLR (symétrique) Masse, blindage Signal (en phase, +) Signal (en opposition de phase, –) Blindage au boîtier de la fiche (option) TWS 16 HT Système sans-fil UHF...
- Page 33 Protection de l'environnement Protection de l'environnement Mise au rebut des matériaux d'emballage Les matériaux sélectionnés pour fabriquer les emballages sont écologiques et peuvent être recyclés dans des conditions normales. Assurez-vous que les enveloppes en plastique, les emballages, etc. sont éliminés correctement. Ne jetez pas ces matériaux à...
- Page 34 Respectez la réglementation en vigueur dans votre pays. Profitez également de la possibilité d'une reprise gratuite de votre ancien appareil par Thomann GmbH. Informez-vous sur les conditions actuelles à l'adresse www.thomann.de.
- Page 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
