MOTEUR ÉLECTRIQUE FORCE
INSTRUCTIONS
D'INSTALLATION
Mise en route
AVERTISSEMENT
N'enclenchez pas le moteur tant que l'hélice se trouve hors de
l'eau. Tout contact avec l'hélice en rotation peut provoquer des
blessures graves.
N'utilisez jamais le moteur dans un lieu ou vous, ou d'autres
personnes dans l'eau, peuvent entrer en contact avec l'hélice en
rotation.
Pour éviter de vous blesser, veillez à toujours débrancher le
moteur de la batterie avant de nettoyer ou d'entretenir l'hélice.
Pour éviter les blessures, portez des lunettes de protection, un
équipement antibruit et un masque anti-poussière lorsque vous
percez, coupez ou poncez.
Lorsque vous stockez ou déployez le moteur, prenez garde au
risque de coincement ou de pincement lié aux pièces mobiles,
car vous risquez de vous blesser.
Lorsque vous stockez ou déployez le moteur, prenez garde aux
surfaces glissantes autour du moteur. Si vous glissez en
stockant ou en déployant le moteur, vous risquez de vous
blesser.
Pour éviter toute détérioration du bateau, cet appareil doit être
installé par un professionnel qualifié. Des connaissances
spécifiques sur les systèmes électriques marins sont
nécessaires pour une installation correcte.
Lorsque vous percez ou coupez, commencez toujours par
vérifier ce qui se trouve sur la face opposée de la surface de
montage pour éviter d'endommager le bateau.
Vous devez fixer la sangle de sécurité lorsque vous rangez le
moteur électrique. Si vous ne le faites pas, le moteur risque de
se déployer soudainement et de s'abîmer ou d'endommager le
bateau.
Si vous avez utilisé le moteur dans de l'eau salée ou saumâtre,
vous devez le rincer entièrement à l'eau claire et appliquer un
spray silicone à base d'eau à l'aide d'un chiffon doux. Évitez les
jets d'eau sur le capuchon au sommet de l'arbre lorsque vous
rincez le moteur.
Outils et matériel requis
• Perceuse et foret de 8 mm (
• Tournevis cruciforme n 1 et n°2
• Clés ou forets hexagonaux de 3 mm et 4 mm (deux de 4 mm
recommandés)
(9
• Douille de 14 mm
/
po)
16
• Clé dynamométrique
• Disjoncteur adapté au courant continu de 60 A
• Prise et fiche du moteur électrique adaptées au courant de
60 A ou plus (facultatif)
2
• Fil 16, 25 ou 35 mm
(6, 4 ou 2 AWG) pour toute rallonge du
câble d'alimentation
Octobre 2020
ATTENTION
AVIS
5
/
po)
16
• Fer à souder et tube thermorétrécissable, en cas de rallonge
du câble d'alimentation
®
• Vis à tête ronde en acier inoxydable
boulons fournis ne sont pas assez longs pour monter le
moteur sur le pont)
Préparation de l'installation

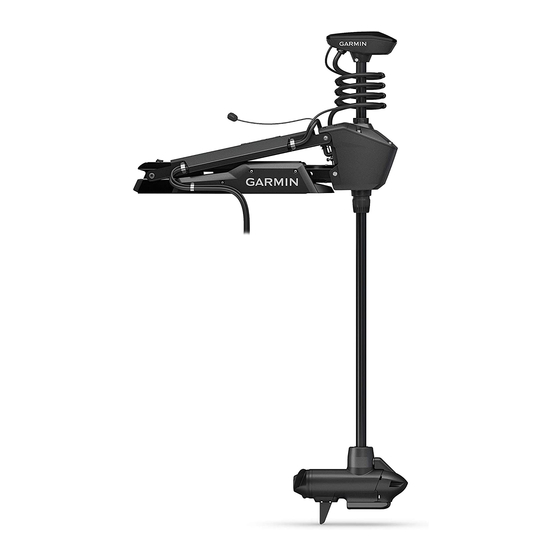

Présentation de l'appareil
Capuchon de l'arbre
Câbles d'alimentation et de sonde
Système de direction
Support
Collier de réglage de profondeur
Arbre
Moteur d'entraînement de l'hélice
Considérations relatives au montage
Lorsque vous sélectionnez un emplacement de montage, tenez
compte des considérations suivantes.
• Vous devez installer le moteur sur l'étrave de votre bateau.
• Il est recommandé d'installer le moteur sur le côté bâbord de
l'étrave, mais vous pouvez l'installer sur le côté tribord si
nécessaire.
• Installez le support de montage afin que le moteur déployé
soit le plus près
• Vous devez installer le support avec le pare-chocs
dépassant le plat-bord du bateau.
GUID-6360FBE3-F330-46AA-85ED-65D27799C5BC v5
1
/
-20 (M6x1) (si les
4
possible du centre du bateau.
