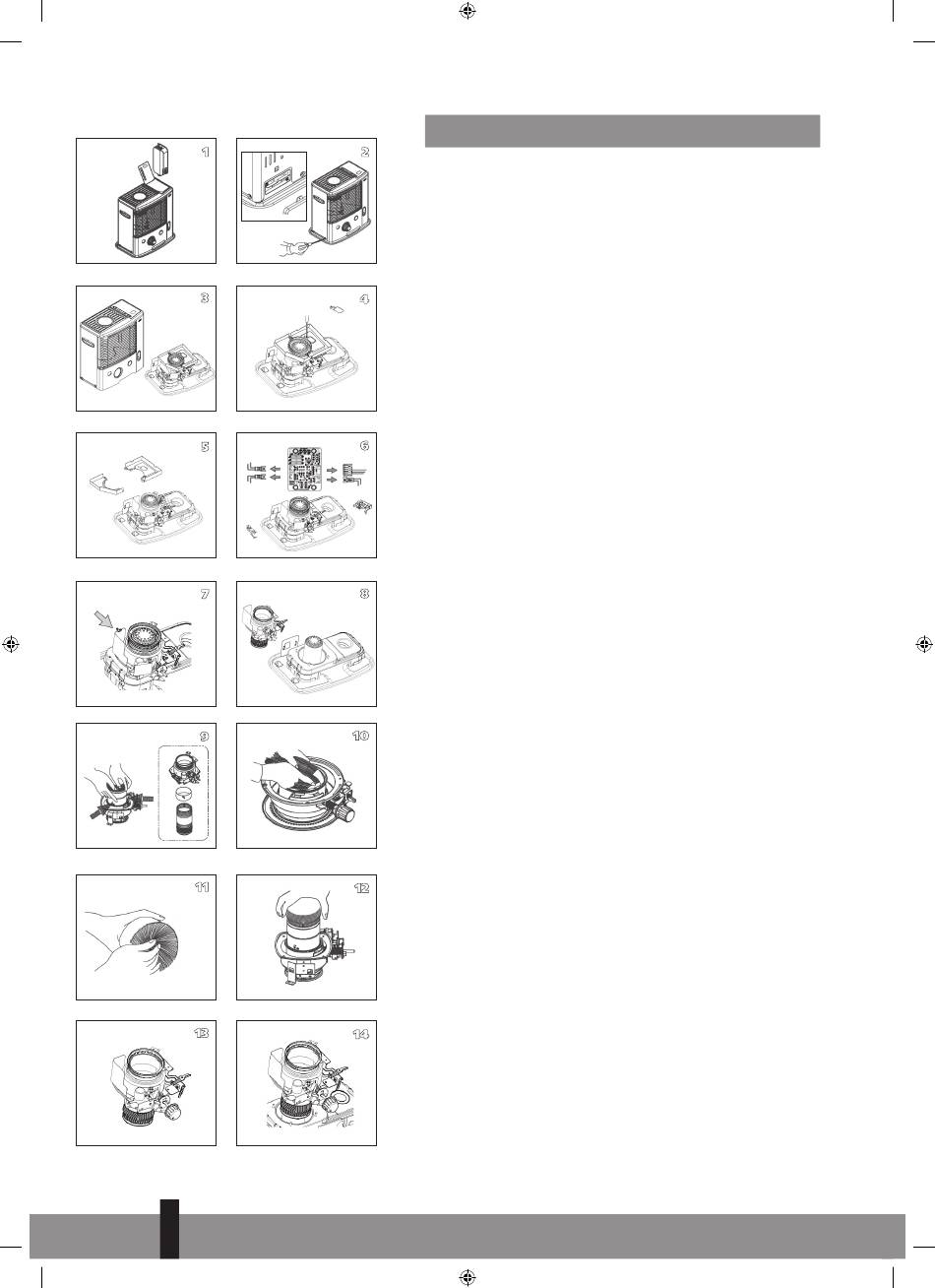

sostituzione deLLo stoppino
l
primA di procedere AllA sostituZione dello
s t o p p i n o , l A s t u F A d e v e e s s e r e s p e n tA e
completAmente FreddA.
1a. Aprire il coperchio del serbatoio H e rimuovere il serba-
toio di combustibile I.
1b. Rimuovere le batterie per prevenire possibili bruciature.
1c. Aprire la griglia anteriore e rimuovere la camera di
combustione D.
1d. Rimuovere il regolatore dello stoppino B tirandolo
fuori dritto.
2a. Svitare le 5 viti, 2 dalla vaschetta e 1 dal lato destro, e 2
dal lato sinistro dell'armadietto.
2b. Rimuovere il sensore sul retro dell'armadietto.
3.
Rimuovere l'armadietto tirandolo dritto verso l'alto.
4.
Rimuovere le 2 viti sul copri-lampada.
5.
Rimuovere il paravento A/B
6a. Rimuovere il gruppo di accensione automatica svitando
1 vite.
6b. Rimuovere l'interruttore di sicurezza rovesciato svitan-
do 1 vite.
6c. Rimuovere i 4 connettori (4EA) del circuito.
7.
Svitare 4 dadi a farfalla
8.
Rimuovere il gruppo del regolatore dello stoppino.
9.
Premere il perno dello stoppino montato dentro il grup-
po di protezione dello stoppino. Smontare separata-
mente lo stoppino, il porta stoppino, la custodia dello
stoppino.
10. Installare il nuovo stoppino e inserire i tre perni sul
nuovo stoppino nei 3 buchi sulla manica dello stoppino,
rivolti verso l'alto (Vedasi la freccia che indica ""su""
sulla manica dello stoppino).
11. Spingere il nuovo stoppino nel dente di ritenzione della
manica dello stoppino, in modo che lo stoppino aderisca
bene intorno all'interno della manica dello stoppino,
lisciando eventuali pieghe.
12. Allineare i perni con i buchi a fessura dentro il regola-
tore dello stoppino. Poi premere leggermente ciascuno
dei tre perni dello stoppino (ora attaccati alla manica
dello stoppino) verso l'interno. Inserire i tre perni nelle
scanalature flessibili del regolatore dello stoppino.
Premere su ciascuno dei tre perni, inserendoli saldamen-
te nei buchi.
13. Girare la manopola di regolazione dello stoppino e assi-
curarsi che lo stoppino si muova su e giù liberamente.
14. Far scivolare il gruppo di regolazione dello stoppino giù
nell'aspiratore. Posizionare il dispositivo di regolazione
nella parte anteriore della stufetta.
