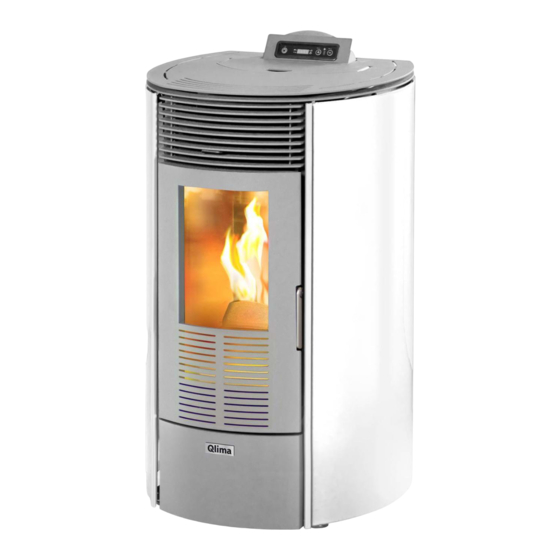

- Page 1 Ronda 80 Glass White Ronda 80 S-line Ronda 100 S-line MANUEL D’INSTALLATION (SEULEMENT LA FRANCE) MANUALE DI INSTALLAZIONE > INSTALLATIEHANDLEIDING MANUEL D’INSTALLATION (SEULEMENT LA BELGIQUE)
-
Page 2: Conditions Minimales Auxquelles Un Conduit De Fumée Doit Satisfaire
AVANT-PROPOS CONSIGNES DE SÉCURITÉ INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 Montage de l’écran (s’il n’est pas déjà installé) 3.2. Mise en place du détecteur de température ambiante. CONDITIONS MINIMALES EN MATIÈRE DE CONDUIT DE FUMÉE 4.1 Conditions minimales auxquelles un conduit de fumée doit satisfaire CONDUIT DE RACCORDEMENT SCHEMA GENERAL D’INSTALLATION ARRIVEE D’AIR FRAIS... -
Page 3: Avant-Propos
1. AVANT-PROPOS: Nous vous recommandons de faire installer cet appareil par un monteur qualifié partenaire Qlima et/ou certifié Qualibois ou équivalent. Si vous souhaitez néan- moins réaliser l’installation vous-même, nous vous invitons à lire scrupuleusement les indications de ce manuel et en particulier les conséquences qu’une mauvaise installation peut entraîner. -
Page 4: Consignes De Sécurité
Pour cela : • Ce poêle doit être installé par un monteur qualifié partenaire Qlima et/ou certifié Qualibois ou équivalent en chauffage et génie climatique. La garantie ne s’applique que dans les cas suivants : Appareil installé... - Page 5 En cas de demande d’intervention SAV sur votre appareil, un audit de l’ensemble de l’installation, utilisation et paramétrage sera réalisé. Les instructions d’utilisation figurant dans ce manuel peuvent varier selon la législa- tion locale et/ou régionale. Si c’est le cas, la règle la plus contraignante s’applique.
- Page 6 magement du poêle. • Ne placez aucun objet et/ou matériaux in- flammables à moins de 200 mm des côtés et à moins de 200 mm de l’arrière du poêle et à moins de 800 mm de l’avant de poêle. • Le poêle n’est pas conçu pour être encastré. Gardez un espace libre de 200 mm entre l’arrière/les côtés du poêle et les murs.
-
Page 7: L'utilisation De Mauvais Combustible, De Combustible Humide Ou Peint Peut Provo
• Soyez prudent lorsque vous remplissez la trémie du poêle avec des granulés alors que le poêle est (encore) chaud. Veillez à ce que le sac de granulés ne puisse pas prendre feu. • Soyez prudents si vos vêtements sont in- flammables, ils peuvent s’enflammer s’ils entrent en contact avec le foyer du poêle. - Page 8 quer la formation de condensation et/ou de suie dans le conduit de fumée ou dans le foyer du poêle. Ceci réduit les perfor- mances du poêle et peut provoquer des situations dangereuses. • Faites ramoner et nettoyer régulièrement le conduit de fumée en respectant la légis- lation locale ou les prescriptions de votre assurance.
- Page 9 rallonge électrique. Si vous ne possédez pas de prise reliée à la terre, faites-en ins- taller une par un électricien agréé. • Vérifiez le voltage du réseau. Cet appareil est uniquement conçu pour être branché sur des prises reliées à la terre de 230 V / ~50 Hz.
-
Page 10: Débranchez Toujours La Prise Électrique
sous peine de créer un court-circuit. • Débranchez toujours l’appareil avant de le nettoyer, de changer un mécanisme ou une pièce. • Débranchez toujours la prise électrique avant d’effectuer des travaux de mainte- nance sur le poêle. • Débranchez toujours l’appareil lorsque vous ne l’utilisez pas. -
Page 11: Montage De L'écran (S'il N'est Pas Déjà Installé)
INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 MONTAGE DE L’ÉCRAN (S’IL N’EST PAS DÉJÀ INSTALLÉ) S’applique uniquement aux modèles comportant des panneaux latéraux en majolique. Placez les panneaux latéraux en majolique avant le montage de l’écran. Ôtez la plaque supérieure de la poêle. Celle-ci est simplement posée sur le dessus du poêle. - Page 12 Le fabricant et le distributeur rejettent formellement toute responsabilité : • Si l’installation ne respecte pas la législation nationale/locale. • Si les conditions minimales de l’installation, indiquées dans ce manuel ne sont pas respectées, en cas d’absence de législation nationale/locale. CONDITIONS MINIMALES AUXQUELLES UN CONDUIT DE FUMÉE DOIT SAT- ISFAIRE Un seul appareil doit être raccordé...
-
Page 13: Conduit De Raccordement
bustion peuvent obstruer de façon plus ou moins importante le passage d’un conduit de fumée existant, ce qui nuira de façon importante au bon fonctionnement de l’appareil. Un amas de suie et d’autres salissures peut s’enflammer et créer des situations dangereuses. Il est rappelé de nouveau que le diamètre maximal du conduit ne peut dépasser 150mm. -
Page 14: Schema General D'installation
6. SCHEMA GENERAL D’INSTALLATION Vous trouverez dans les pages 119 à 123 des schémas préconisés d’installation : - de conduit de fumée en situation intérieure (schémas B à E) - de conduit de fumée en situation extérieure (schéma A). Dans ce dernier cas, les caractéristiques du conduit et de la gaine isolante doivent être adaptés aux con- ditions extérieures. -
Page 15: Je Possède Un Conduit De Cheminée Et Une Ar- Rivée D'air
JE POSSÈDE UN CONDUIT DE CHEMINÉE ET UNE AR- RIVÉE D’AIR Vous pouvez utiliser un flexible inox dans le boisseau existant. Son diamètre ne doit pas dépasser 150 mm. Il est également impératif de prévoir une entrée d’air : • soit par une grille de 200 cm non obturable, •... -
Page 16: Je Souhaite Faire Passer Les Tuyaux À L'extérieur
JE SOUHAITE FAIRE PASSER LES TUYAUX À L’EXTÉRIEUR Il est obligatoire d’utiliser des tuyaux isolés afin d’éviter toute condensation et rendre inefficace l’évacuation des fumées. Il est également impératif de prévoir une entrée d’air : • soit par une grille de 200 cm non obturable, •... -
Page 17: Je Souhaite Créer Un Conduit Dans Ma Maison Je Dispose D'une Arrivée D'air Independante
JE SOUHAITE CRÉER UN CONDUIT DANS MA MAISON JE DISPOSE D’UNE ARRIVÉE D’AIR INDEPENDANTE Il est impératif de prévoir une entrée d’air : • soit par une grille de 200 cm non obturable, • soit par un trou dans le mur canalisé par un tuyau d’arrivée d’air de maximum 50 cm de longeur et de 50 mm de diamètre et relié... -
Page 18: Je Ne Dispose Pas D'une Arrivée D'air Indé- Pendante
JE NE DISPOSE PAS D’UNE ARRIVÉE D’AIR INDÉ- PENDANTE Nous vous demandons d’utiliser un tuyau double flux ayant un avis technique du CSTB pour vous permettre d’avoir une installation conforme : arrivée d’air et évacuation. De plus ce type de tuyau permet un rendement supérieur. Fumées Terminal vertical Solin avec larmier... -
Page 19: Arrivee D'air Frais
7. ARRIVEE D’AIR FRAIS L’air frais peut arriver selon trois possibilités : Par un système de tuyaux double flux par une bouche d’aération non obturable de 200 cm² Par un tuyau relié directement à l’appareil. Dans ce cas, veiller à ce que ce tuyau soit d’un diamètre de 50 mm et d’une longueur maximale de 50 cm (figure 11) et en aucun cas d’un diamètre inférieur ou d’une longueur su- périeure. -
Page 20: Raccordement Électrique
9. RACCORDEMENT ÉLECTRIQUE Ce poêle nécessite une alimentation électrique. Lisez attentivement les observations ci-dessous. L’électricité ne doit être branchée qu’à la fin de tous les autres travaux d’installation. Avant le raccordement électrique, lisez également les chapitres 3 et 3.1 du manuel d’utilisation. Vérifiez que le courant électrique correspond à... -
Page 21: Première Mise En Service
Tige d’allumage Ventilateur d’air ambiant Ventilateur d’extraction de la fumée Câble encodeur Circuit imprimé 10. PREMIÈRE MISE EN SERVICE Avant la première mise en service, lisez attentivement le manuel d’utilisation (en par- ticulier le chapitre 3). 11. DONNÉES TECHNIQUES Ronda 80 Glass Model Ronda 80 S-line Ronda 100 S-line... - Page 23 RONDA 80 GLASS WHITE Posizione Numero documento Titolo Quantità 410006 MOTORIDUTTORE COCLEA MEM390 230/50/2RPM 410007H PRESSOSTATO FUMI HUBA TARATURA60 PASCAL (vs.cod. 605.99997) 410009 TERMOSTATO 100°C LS16025516 2.5A T85 XIAN00489 410010R RESISTENZA X ACCENSIONE 270W 230V X 6-8KW 410011 MODULO ALIMENTAZIONE POLYSNAP BZ01001 410015B COCLEA STUFE PER BRONZINE Ø16...
- Page 25 RONDA 80 S-LINE Posizione Numero documento Titolo Quantità 410007H PRESSOSTATO FUMI HUBA TARATURA 60 PASCAL (vs.cod. 605.99997) 410009 TERMOSTATO 100°C LS1 8025 2.5A T85 410010R RESISTENZA X ACCENSIONE 270W 230V X 6-8KW L= 410011 MODULO ALIMENTAZIONE POLYSNAP BZ01001 410015B COCLEA X STUFA D.ALBERO=16MM 410023A PIEDINO ANTIVIBRANTE 40X27 CON PERNO M8 410024 GUARNIZIONE CALORMART 108X108 SP.1,5MM 410056B FISSAGGIO COCLEA X D.
- Page 27 RONDA 100 S-LINE Posizione Numero documento Titolo Quantità 4790060 PRESSOSTATO FUMI HUBA TARATURA 60 PASCAL 410009 TERMOSTATO 100°C LS1 8025 2.5A T85 4790054 RESISTENZA X ACCENSIONE 270W 230V 410011 MODULO ALIMENTAZIONE POLYSNAP BZ01001 410015B COCLEA X STUFA D.ALBERO=16MM 410023A PIEDINO ANTIVIBRANTE 40X27 CON PERNO M8 410024 GUARNIZIONE CALORMART 108X108 SP.1,5MM 410056B FISSAGGIO COCLEA X D.
- Page 31 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit...
- Page 32 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit...
- Page 33 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit...
- Page 34 1 40 cm boven het hoogste punt van het dak. 3 40 cm au dessus du point le plus du toit INSTALLATION HORIZONTALE STRICTEMENT INTERDITE EN FRANCE.
- Page 35 INSTALLATION HORIZONTALE STRICTEMENT INTERDITE EN FRANCE.
