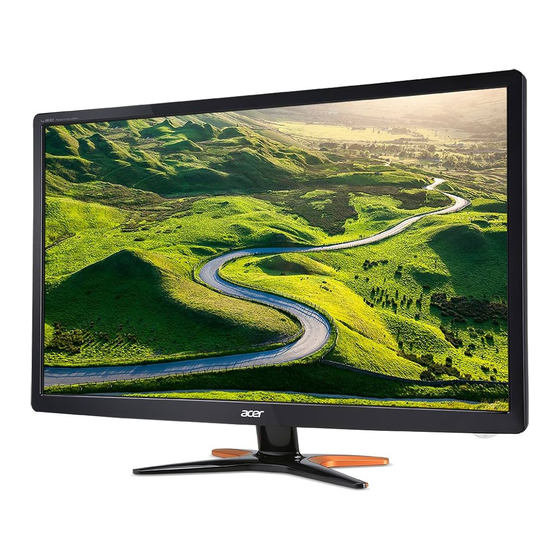

- Page 1 MARQUE: ACER REFERENCE: GN276HLBID CODIC: 4237579 NOTICE...
- Page 2 TABLE DES MATIČRES Remarques particulieres sur les moniteurs LCD ......1 Informations pour votre sécurité et votre confort ..... 2 Déballage ..................5 Fixer / Retirer la base ..............6 Réglage de la position de l’écran ..........6 Branchement du cordon d’alimentation ........7 Mesures de sécurité...
- Page 3 REMARQUES PARTICULIERES SUR LES MONITEURS LCD Il est normal que les symptômes suivant se produisent en utilisant le moniteur LCD, ils n’indiquent aucun problčme. REMARQUES • En raison de la nature des lampes fluorescentes, l’image ŕ l’écran peut ętre instable lors de la premičre utilisation. Eteignez, puis rallumez votre écran pour vous assurer de faire disparaître ce problčme d’instabilité...
- Page 4 Informations pou r votre sécurité et votre confort Consign es de Sécurité Lisez attentivement ces instructions. Conservez ce document pour référence future. Suivez tous les avertissements et toutes les instructions marqués sur le produit. ATTENTION à l'accessibilité Veillez à ce que la prise d'alimentation dans laquelle vous branchez le cordon d'alimentation soit facilement accessible et assurez-vous qu'elle est placée aussi près de l'opérateur du matériel que possible.
- Page 5 Entretien du produit N'essayez pas d'effectuer une opération d'entretien sur cet appareil vous-même, car l'ouverture ou le retrait des couvercles peut vous exposer à une tension dangereuse ou d'autres risques. Référez toute opération d'entretien à du personnel d'entretien qualifié. Débranchez cet appareil de la prise murale et référez le service d'entretien à du person- nel d'entretien qualifié...
- Page 6 S'il n'y a pas d'autre alternative, ne travaillez que sur des périodes courtes, faites de pauses régulières et des exercices d'étirement. ----------------------------------------------------------------------------------------------------- Pour plus d'informations et d'aide sur le recyclage, veuillez visiter les sites suivants : Dans le monde entier : http://www.acer-group.com/public/Sustainability/ FR-4...
- Page 7 DÉB ALL AGE Lors du déballage, vérifiez la présence des éléments suivants et conservez les emballages d’origine pour le cas où vous devriez renvoyer ou trans- porter ultérieurement le moniteur. • • • Câble de Lunettes 3D Moniteur à cristaux HDMI (Optionnel) liquides...
- Page 8 Fixer / Retirer la Base -------------------------------------------------------------------- Remarque : Retirez le moniteur et sa base de l’emballage. Retournez le moniteur avec précaution sur une surface stable – utilisez du tissus pour éviter que l’écran soit rayé. In stal ler: Retirer: Alignez les quatre crochets situés Appuyez tout d’abord sur le sur le fond du moniteur avec les crochet, comme indiqué, avant...
- Page 9 BRANCHEMENT DU CORDON D’ALIMENTATION • Assurez-vous tout d’abord que le type de cordon d’alimentation utilisé convient à votre site. • Ce moniteur est doté d’un boîtier d’alimentation universel lui permettant de fonctionner dans des régions équipées en 100/120 V CA ou 220/240 V CA.
- Page 10 VEUILLEZ NE PAS UTILISER DE PRODUITS DE NETTOYAGE À BASE D’AMMONIAC OU D’ALCOOL SUR L’ÉCRAN LCD OU LE BOÎTIER. • Acer ne sera pas responsable de dommages résultant de l'utilisation de produits de nettoyage à base d’ammoniaque ou d’alcool. ÉCONOMISEUR D’ÉNERGIE Le moniteur sera conduit dans le mode “Economie d’Energie’’...
- Page 11 ASSIGNATION DES BROCHETTES DE CONNECTEUR Câble de signal d’affichage couleur à 15 broches BR OC H E B R OCH E D ESC R IPTION D ESC R IPTION Rouge Vert Masse logique Mise à la terre du Bleu moniteur Mise à...
- Page 12 Câble de signal d’affichage couleur à 24 broches* BROCHE Signification BROCHE Signification TMDS données 2- TMDS données3+ TMDS données 2+ Alimentation +5V Écran TMDS GND Auto-test TMDS données 4- Détection connexion à chaud TMDS données 4+ TMDS données 0- Horloge DDC TMDS données 0+ Données CND Écran TMDS GND...
- Page 13 Tableau de fréquences standards Mode Résolution 640 x 480 640 x 480 VGA* 640 x 480 640 x 480 66.66 VESA 720 x 400 SVGA 800 x 600 SVGA 800 x 600 SVGA 800 x 600 SVGA* 800 x 600 1024 x 768 1024 x 768 XGA*...
- Page 14 INSTALLATION Pour installer le moniteur sur votre système hôte, suivez la procédure ci- dessous : Procédure 1. 1-1 Connectez le Câble Vidéo a. Assurez-vous que le moniteur et l’ordinateur soient bien éteints. b. Connectez le câble vidéo à l’ordinateur. Connectez le Câble numérique (Modčle Double entrée uniquement) a.
- Page 15 BOUTONS DE RÉGLAGE Interrupteur d’alimentation / Voyant d’alimentation : Permet la mise sous tension ou hors tension. S’allume pour indiquer la mise sous tension. Utilisation du menu de raccourci Appuyez sur le bouton de fonction pour ouvrir le menu de raccourci. Le menu de raccourci vous permet de choisir rapidement les réglages les plus souvent utilisés.
- Page 16 Instructions d’utilisation Acer eColor Management Étape 1 : Appuyez la «touche » pour ouvrir le menu OSD de Acer eColor Management et accéder aux modes de scénario Étape 2 : Appuyez « » ou « » pour sélectionner le mode Étape 3 : Appuyez la «...
- Page 17 Ajuster les paramètres OSD -------------------------------------------------------------------- Remarque : Le contenu suivant est une référence générale seulement. Les spécifications réelles peuvent être différentes. Le menu OSD peut être utilisé pour ajuster les paramètres de votre moniteur LCD. Appuyez la touche MENU pour ouvrir le menu OSD. Vous pouvez utiliser le menu OSD pour ajuster la qualité...
- Page 18 Ajuster la position du menu OSD 1 Appuyez la touche MENU pour faire apparaître le menu OSD. 2 Avec les touches de direction, sélectionnez OSD dans le menu affiché à l’écran. Puis naviguez à la fonction que vous souhaitez ajuster. FR-16...
- Page 19 Ajuster le paramètre 1 Appuyez la touche MENU pour faire apparaître le menu OSD. 2 Avec les touches / ,sélectionnez Réglages dans le menu OSD. Puis naviguez à la fonction que vous souhaitez ajuster. 3 Le menu Réglages peut être utilisé pour ajuster la langue du menu de l’écran et d’autres paramètres importants.
- Page 20 Informations sur le produit 1 Appuyez la touche MENU pour faire apparaître le menu OSD. 2 Avec les touches / ,sélectionnez Informations dans le menu OSD. Alors les informations de base du moniteur LCD s’afficheront pour l’entrée actuelle. FR-18...
- Page 21 LOCALISATION DES PANNES Avant d’envoyer votre moniteur à cristaux liquides en réparation, vérifiez la liste de dépannage ci-dessous afin de tenter de diagnostiquer le problème rencontré. (Modèles VGA) Problème État en cours Solution Voyant · À l'aide de l'affichage à l'écran, réglez la allumée luminosité...
- Page 22 (Modèles DVI) Problème État en cours Solution Voyant · À l'aide de l'affichage à l'écran, réglez la allumée luminosité et le contraste au maximum ou restaurez leur réglage par défaut. Voyant éteint · Vérifiez l'interrupteur d'alimentation. · Verifiez que le cordon d'alimentation CA d'image est correctement relie au moniteur.
- Page 23 GN276HL GN276HL Jan. 20, 2016...
- Page 24 GN276HL GN276HL...
- Page 25 Moniteur 3D Guide d'utilisation...
- Page 26 Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel ou partie sur un support quelconque, par quelque procédé que ce soit, notamment, électronique, mécanique, photocopie, enregistrement, ou autre, sont interdites sans l'autorisation écrite préalable d’Acer Incorporated. N° de modèle : ____________________________________ N° de série : _______________________________________ Date d’achat : _____________________________________...
- Page 27 Informations pour votre sécurité et votre confort Le contenu de ce guide s'ajoute aux informations de sécurité et de confort qui se trouvent dans ladocumentation de l'utilisateur qui a été fournie avec votre ordinateur. Instructions de sécurité Ne pas porter les lunettes sans fil dans n'importe quelle situation nécessitant une acuité...
- Page 28 Avertissement sur les attaques CERTAINES LUMIÈRES PEUVENT PROVOQUER UNE ATTAQUE ÉPILEPTIQUE MÊME CHEZ CERTAINES PERSONNES N'AYANT JAMAIS EU DE PROBLÈMES ÉPILEPTIQUES. ARRÊTEZ D'UTILISER L'AFFICHAGE 3D STÉRÉOSCOPIQUE SI VOUS AVEZ L'UN DES SYMPTOMES SUIVANTS LORSQUE VOUS REGARDEZ DES IMAGES 3D STÉRÉOSCOPIQUES : •...
- Page 29 Conseils et informations pour une utilisation confortable Les utilisateurs d’informatique peuvent se plaindre de fatigue visuelle et de mots de tête après une utilisation prolongée. Les utilisateurs ont également un risque de blessure physique après de longues heures de travail devant un ordinateur.
- Page 30 Yeux • Reposez vos yeux fréquemment. • Faites faire des coupures à vos yeux régulièrement en regardant à côté du moniteur et en faisant le point sur un point distant. • Clignez fréquemment les yeux pour leur éviter de sécher. Affichage •...
- Page 31 Informations pour votre sécurité et votre confort Instructions de sécurité Avertissement sur l'épilepsie Avertissement sur les attaques Conseils et informations pour une utilisation confortable Introduction à la technologie 3D Lunettes sans fil Chargement des lunettes Utilisation des lunettes Installation matérielle Réglage de Vision 3D (Dual DVI/PC) Branchement de l'affichage Foire aux questions...
- Page 32 Introduction à la technologie 3D Le moniteur 3D d'Acer que vous avez acheté utilise la technologie Vision 3D de NVIDIA pour offrir une expérience en 3D stéréoscopique intense. Et, avec les lunettes sans fil de pointe, le kit Vision 3D transformera des centaines de jeux sur votre PC et les photos numériques pour une expérience visuelle incroyable...
- Page 33 Si vous chargez les lunettes sans fil en les branchant à un PC avec un câble USB, assurez-vous que votre PC n'entre pas en mode d'économie d'énergie. Lorsque votre PC entre en mode d'économie d'énergie, le chargement des lunettes sans fil s'arrête automatiquement.
- Page 34 Installation matérielle Réglage de Vision 3D (Dual DVI/PC) Branchement de l'affichage Branchez votre écran Prêt pour Vision 3D sur votre carte vidéo NVIDIA. Utilisez le câble Dual-Link DVI/DVI fourni avec votre écran. Remarque : Branchez SEULEMENT l'écran pour l'instant. Le pilote et le logiciel doivent être installés avant de brancher l'émetteur IR USB.
- Page 35 Remarque : Les moniteurs LCD ont besoin d'un autre connecteur USB entre le PC et le moniteur. LCD 3D Emetteur IR NE PAS FAIRE CETTE CONNEXION SAUF SI INDIQUÉ PAR L'ASSISTANT D'INSTALLATION Câble USB Câble Dual-link DVI (fourni avec l'écran)
- Page 36 Foire aux questions NVIDIA met à votre disposition une base de données avec des réponses aux questions les plus fréquentes, disponible 24x7x365. Vous pouvez aussi envoyer vos questions à notre équipe de support technique en ligne. Pour plus d'informations, veuillez visiter www.nvidia.com/3dvision/support. Remarque : Les questions doivent toutes être en anglais.
- Page 37 Clignotement excessif Un clignotement dans votre champ visuel périphérique peut être causé par des différences de fréquences entre l'affichage 3D et l'éclairage de la pièce. Ce type de clignotement peut être évité en éteignant la lumière ou en changeant la fréquence de rafraîchissement de la 3D stéréoscopique.
