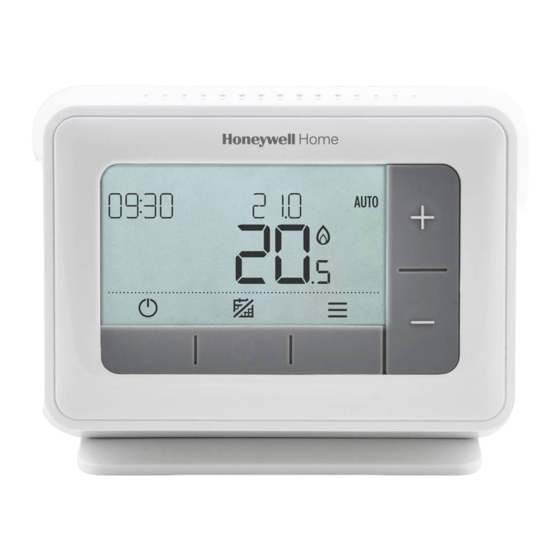

Thermostat T4M
Thermostat modulant programmable
Guide d'installation rapide
FR
Compatible avec les appareils OpenTherm uniquement. Cet
appareil n'est pas compatible avec les chaudières 230 V,
les vannes de zone et les chauffages électriques 230 V.
Installation en 3 étapes...
Câblage du
Alimentation
1
2
et essai
thermostat
S
S
L'installation doit être réalisée par une personne compétente.
Par mesure de sécurité, assurez-vous que l'alimentation
électrique générale est coupée avant de toucher à un câble.
1
Câblage du thermostat
Choisissez un emplacement à l'abri des courants d'air, de la lumière
directe du soleil ou des sources de chaleur en sorte que le câblage
entre la chaudière et le thermostat puissent cheminer aisément.
A) Utilisez un tournevis pour d'éclipser
le thermostat du support mural et
avoir accès aux fils de raccordement.
min 0,25 mm²
max 1,5 mm²
Communication
Configuration
3
du système
1,2-1,5 m
B) Reliez les fils en respectant
les schémas de câblage
puis refermez le couvercle.
A
B
C
T
T
T
T
S
S
max 6 mm
Chaudière OpenTherm
OpenTherm
Pour éviter qu'un fil dénudé ne soit à l'origine d'un court-circuit -
• Si vous utilisez des câbles multibrins : Ne dénudez
le câble que sur la longueur requise pour que les brins
puissent être solidement fixés dans le bornier.
• Si vous utilisez des câbles monobrins : Liez-les ensemble
au moyen d'un collier, aussi près que possible du bornier.
32318058-003 B
2
Alimentation et essai
Alimentez le système de chauffage et procédez à un bref essai fonctionnel
du thermostat pour vous assurer qu'il déclenche la chaudière.
Thermostat
A
B
C
T
T
S
S
Absence de polarité
OT OT
Chaudière
OpenTherm
Appuyez sur le bouton pour augmenter
la température au maximum puis assurez-
vous que la chaudière se met en service
– L'icône de demande de chaleur
présente sur le thermostat doit être
allumée.
En ce cas, appuyez sur le bouton pour
diminuer la température au minimum et
assurez-vous que la chaudière se met
hors service
– L'icône de demande de chaleur
présente sur le thermostat doit
s'éteindre.
