1 INTRODUCTION
1.1 Généralités
Le CMSI type B de la gamme ECB 4000 a été conçu
dans le plus strict respect des exigences réglementaires
et normatives. Associés à des Diffuseurs Sonores (D.S.)
et à des Déclencheurs Manuels (DM), l'ECB 4000 permet
de réaliser un Équipement d'Alarme de type 2a (EA2a).
Associés à des Dispositifs Actionnés de Sécurité (D.A.S.)
l'ECB 4000 est un Centralisateur de Mise en Sécurité
Incendie de type B (CMSI B) à Manque de Tension (MT)
et Émission de Tension (ET).
L'ECB 4000 est équipé :
- d'un dispositif de gestion ;
- d'une Unité de Gestion des Alarmes (UGA) conforme à
la norme NF S 61-936 (avril 1999);
- d'une Alimentation Électrique de Sécurité (A.E.S.)
conforme à la norme NF S 61-940 (juin 2000);
- d'un CMSI ET/MT de type B 4 lignes conforme à la
norme NF S 61-934 et NF S 61-935.
A
Déclencheurs Manuels
ALARME INCENDIE
BRISEZ LA GLACE
en cas de necessité
NUGELEC
2
B
CMSI de type B
répétiteurs d'alarme - renvois
CMSI ET/MT de Type B
ECB
Équipement d'Alarme type 2a
(EA 2a)
NF S 61-934
NF S 61-935
NF S 61-936
NF S 61-940
NF EN 54-4
1.2 Composition du système
L'ECB 4000 permet le raccordement des Diffuseurs
Sonores (D.S.) et Déclencheurs Manuels (DM) dans le
cadre d'un équipement d'alarme de type 2a (EA2a).
Il permet aussi de raccorder des Dispositifs Actionnés de
Sécurité (D.A.S.) pour assurer la mise en sécurité dans le
cadre d'un Système de Sécurité Incendie de catégorie B.

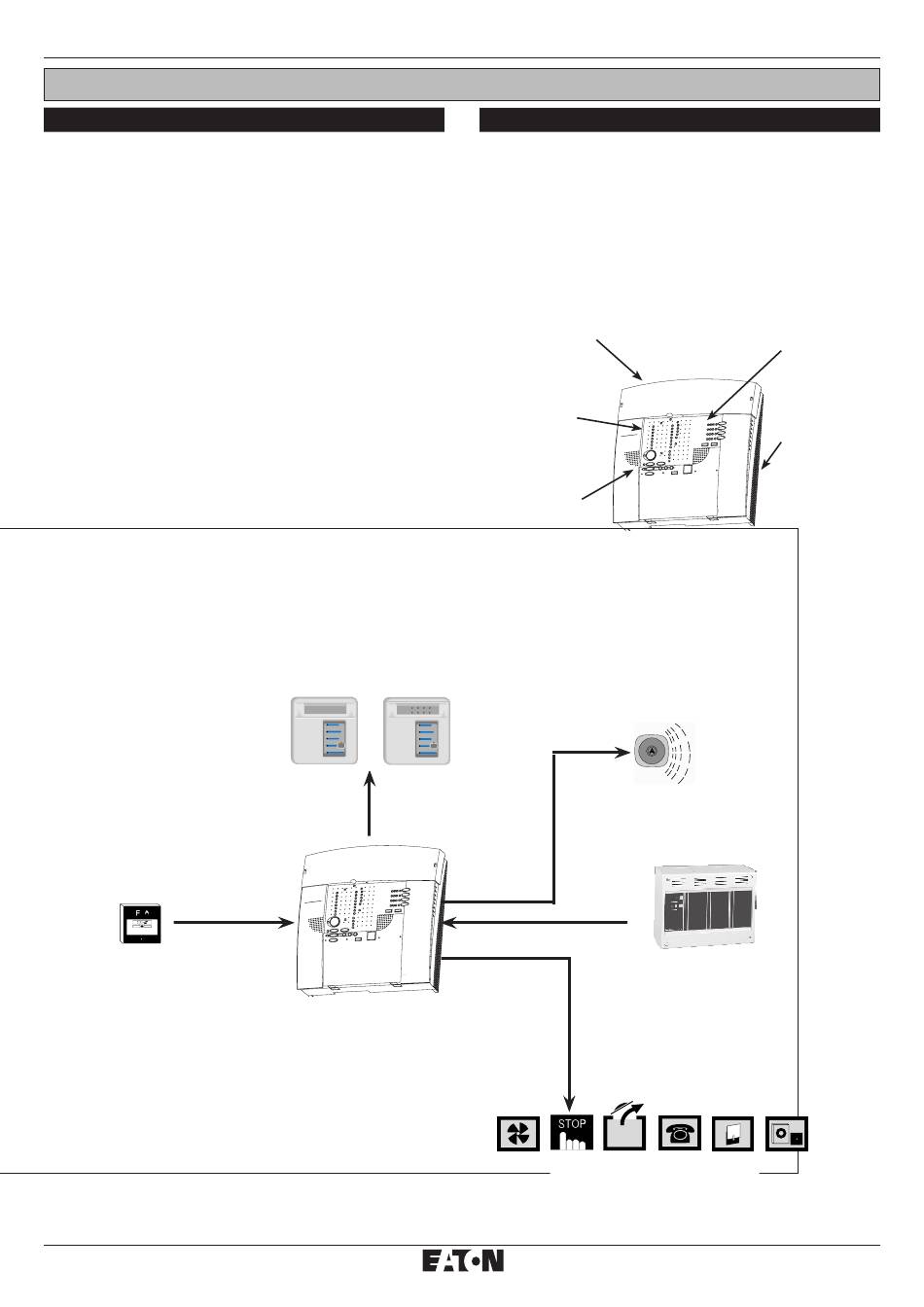

Bornier de câblage
TA1
(Retirer le capot pour
y accéder.)
Détails en 3A.8.1 p. 8
Voyants de
signalisation de
l'Équipement
d'Alarme ("carte
principale")
Unité de Gestion
des Alarmes (UGA)
Dispositifs Actionnés de Sécurité et
Dispositifs de Commande Terminaux
Diffuseur Sonore (D.S.)
- Alimentation Électrique de Sécurité (A.E.S.)
obligatoire pour alimenter les D.A.S. et le
CMSI
ET/MT
Dispositifs Actionnés de Sécurité (D.A.S.)
Unité de
Commande
Manuelle
Centralisé et Unité
de Signalisation du
CMSI
Bornier de
câblage CM2 du
CMSI.
(Retirer le capot
pour y accéder.)
Détails p. 16
