Piédestal

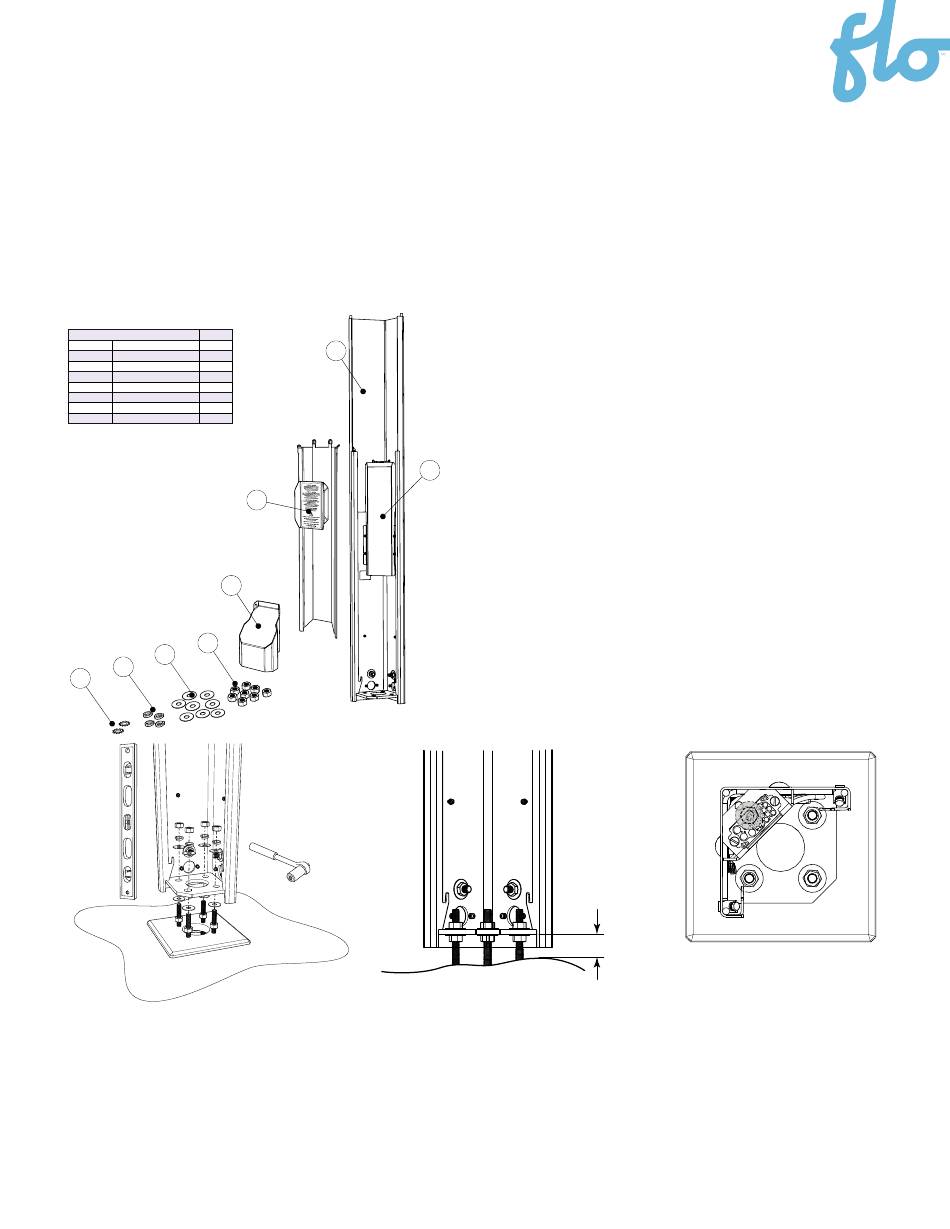

Installation du socle simple
No
Description
Qté
1
Structure principale
1
2
Panneau frontal
1
3
1
Couvercle du bornier
4
1
Cache-base
5
8
Écrou
8
6
8
Rondelle
7
4
Lock washer
8
2
Star washer
4
5
6
7
8
1
3
2
Instructions:
Installer la structure principale sur la base de
•
béton en laissant un espacement minimal de 3
cm (1.125") entre la semelle de la structure et le
dessus de la base.
Mettre la structure au niveau en ajustant les
•
écrous de fixation la maintenant à l'ancrage de
la base.
3 cm
(1.125'')
Vue de dessus
9
