Proline Promass Q 500 PROFINET avec Ethernet-APL
1) L' u tilisation de colliers chauffants électriques parallèles est généralement recommandée (flux électrique bidirectionnel). Des considérations
particulières doivent être prises en compte si un câble de chauffage monoconducteur doit être utilisé. Des informations supplémentaires sont
fournies dans le document EA01339D "Instructions de montage pour les systèmes de traçage électriques".
Endress+Hauser

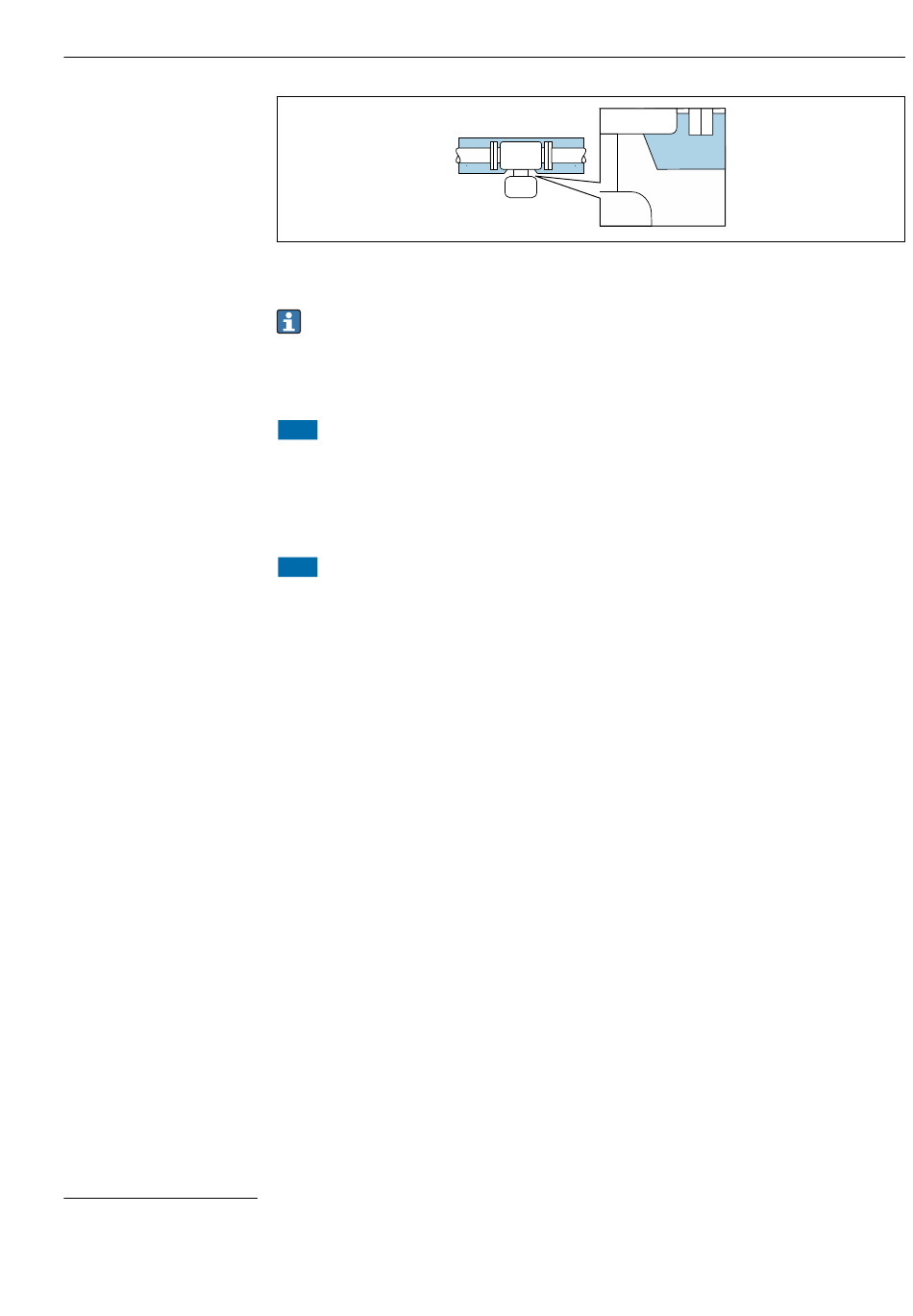

 8 Isolation thermique avec tube prolongateur non isolé
Version basse température : Il n' e st généralement pas nécessaire d' i soler le boîtier de
raccordement du capteur. Si l' i solation est présente, les règles applicables sont les
mêmes que pour l' i solation thermique.
Chauffage
AVIS
Surchauffe de l'électronique de mesure en raison d'une température ambiante trop
élevée !
‣
Respecter la température ambiante maximale admissible pour le transmetteur.
‣
En fonction de la température du produit, tenir compte des exigences relatives à la
position de montage de l' a ppareil.
AVIS
Risque de surchauffe en cas de chauffage
‣
S' a ssurer que la température à l' e xtrémité inférieure du boîtier du transmetteur ne
dépasse pas 80 °C (176 °F).
‣
Veiller à ce que la convection soit suffisante au col du transmetteur.
‣
En cas d' u tilisation en zone explosible, tenir compte des consignes de la documentation
Ex spécifique à l' a ppareil. Pour plus d' i nformations sur les tableaux de températures,
voir la documentation séparée "Conseils de sécurité" (XA) pour l' a ppareil.
‣
Tenir compte du comportement du diagnostic de process "830 Température ambiante
trop élevée "et "832 Température de l' é lectronique trop élevée" s' i l n' e st pas possible
d' é viter la surchauffe avec une disposition appropriée du système.
Options de chauffage
Si, pour un produit donné, il ne doit y avoir aucune dissipation de chaleur au niveau du
capteur, il existe les options de chauffage suivantes :
• Chauffage électrique, p. ex. au moyen de colliers chauffants électriques
• Via des conduites d' e au chaude ou de vapeur
• Via des enveloppes de réchauffage
Vibrations
La fiabilité de fonctionnement du système de mesure n' e st pas affectée par les vibrations
de l' i nstallation.
6.1.3 Instructions de montage spéciales
Autovidangeabilité
Lorsque l' a ppareil est installé à la verticale, les tubes de mesure peuvent être vidangés
complètement et protégés contre le colmatage.
Montage
A0034391
1)
27
