6.3 - Interrupteur de fin de course virtuel
Si nécessaire, il est également possible de régler un interrupteur de fin de course virtuel, limitant le mouvement du volet roulant/store/store à
la position (plage) spécifiée.

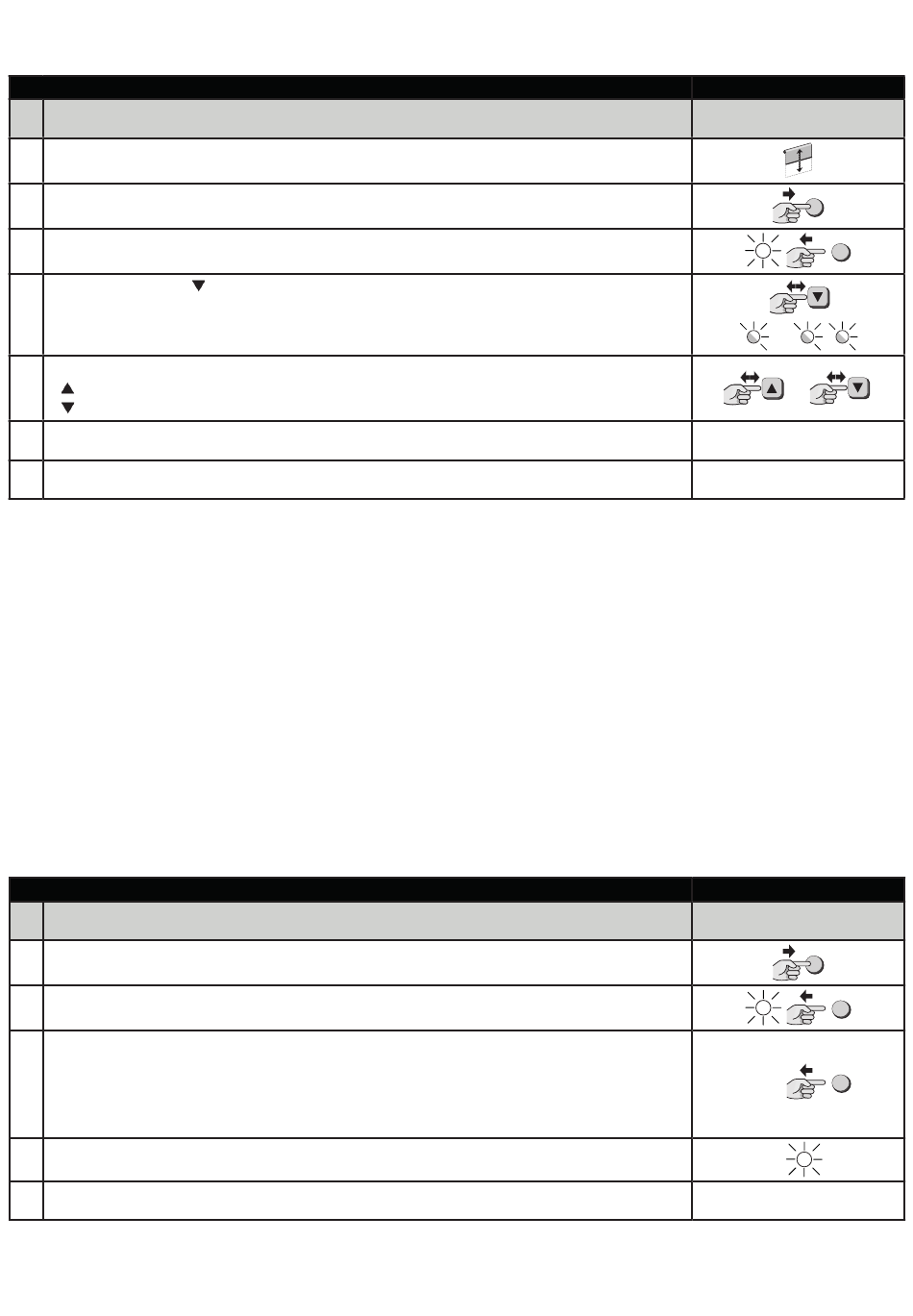

Tableau A14 - BiDi-Shutter - Réglage d'une fin de course virtuelle
Nº
1. Déplacer le store/la persienne dans la position souhaitée (interrupteur de fin de course virtuel).
2. Appuyer sur le bouton-poussoir de programmation et le maintenir enfoncé.
3. Relâcher le bouton-poussoir de programmation lorsque la LED s'allume en bleu (3ème position).
Appuyer sur la touche
• Si la LED confirme par un clignotement bleu, la procédure est active,
4.
• Si la LED émet deux clignotements bleus, la procédure est annulée car le volet roulant n'a pas été
calibré auparavant.
Appuyer sur la touche de l'émetteur pour sélectionner le fin de course mécanique :
5. • ou premier canal - le fin de course supérieur,
• ou troisième canal - le fin de course inférieur.
Le moteur se déplace entre le commutateur de fin de course virtuel et le commutateur de fin de
6.
course mécanique.
7. La procédure de programmation se termine automatiquement.
6.4 - Programmation des boutons-poussoirs filaires
Les boutons-poussoirs connectés aux entrées S1 (Haut) et S2 (Bas) peuvent être programmés de différentes manières :
• Aller à la position de fin de course - après avoir appuyé sur le bouton-poussoir, le moteur va jusqu'à l'interrupteur de fin de course
• Maintenir en marche - il faut appuyer sur le bouton-poussoir et le maintenir enfoncé pour que le moteur se déplace, puis le relâcher pour
arrêter le moteur à la position souhaitée.
Les boutons-poussoirs connectés aux entrées S1 (Haut) et S2 (Bas) peuvent être programmés de différentes manières :
Dans le cas des boutons-poussoirs câblés programmés comme "Aller à la position limite", il est possible de choisir la manière dont le moteur
peut être arrêté :
• En appuyant simultanément sur les deux boutons-poussoirs,
• En appuyant sur le bouton-poussoir de la même direction que le volet/auvent,
• en appuyant sur le bouton-poussoir de la direction opposée à celle du volet/auvent.
Par défaut, le moteur est arrêté lorsque le bouton-poussoir de la direction opposée est enfoncé.
Pour sélectionner l'action d'arrêt, procéder comme décrit ci-dessous.
Tableau A15 - BiDi-Shutter - Réglage du bouton-poussoir câblé
Nº
1.
Appuyer sur le bouton-poussoir de programmation (fig. 1) et le maintenir enfoncé.
Relâcher le bouton-poussoir de programmation (fig. 1)
2.
lorsque la LED s'allume en violet (6ème position).
Appuyer sur le bouton-poussoir le nombre de fois correspondant à la commande souhaitée
1 = appuyer simultanément sur les deux boutons-poussoirs pour arrêter le moteur*,
3. 2 = appuyer sur le bouton-poussoir de la même direction pour arrêter le moteur,
3 = appuyer sur le bouton-poussoir de la direction opposée pour arrêter le moteur,
4 = les boutons-poussoirs fonctionnent comme maintenir pour exécuter
Vérifier que la LED émet le nombre de clignotements violets correspondant à la commande
4.
demandée.
5. La procédure de programmation se termine automatiquement.
* Si la 1ère position partielle est déjà programmée, l'action combinée des touches S1 et S2 ne peut pas être utilisée pour l'arrêt.
Pour certains types de boutons-poussoirs/interrupteurs, il peut être impossible d'appuyer simultanément sur S1 et S2.
en même temps peut ne pas être possible pour certains types de boutons-poussoirs/interrupteurs.
