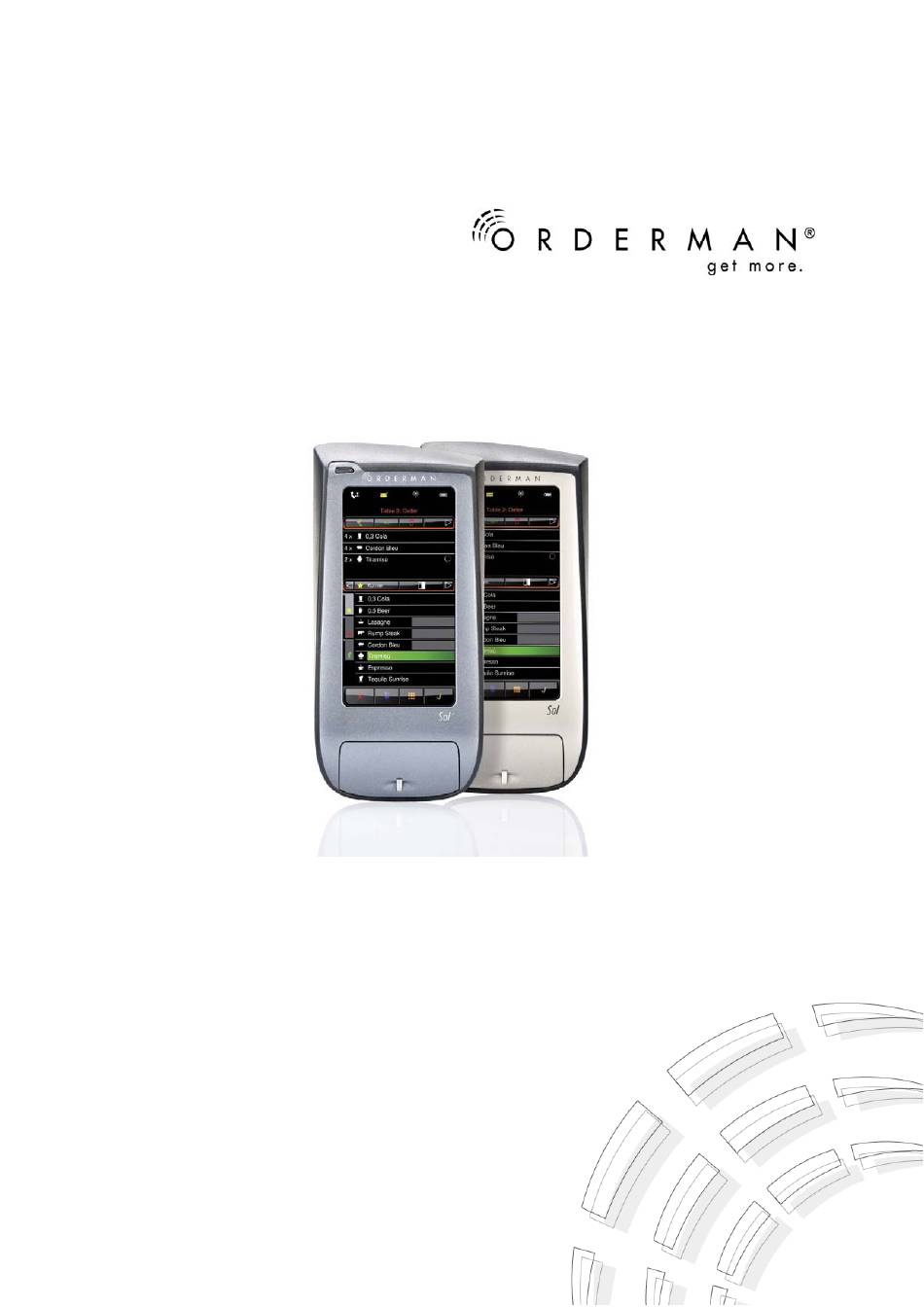

- Page 1 Mode d'emploi de l'Orderman Sol et Sol+...
- Page 2 Orderman décline toute responsabilité pour les dommages ou pertes consécutives à l'utilisation de ce manuel. Orderman décline toute responsabilité pour les pertes ou revendications de tiers consécutives à l'utilisation des appareils Orderman. Sous réserve de modification du contenu de ce manuel sans préavis.
-
Page 3: Table Des Matières
Consignes de sécurité du bloc-batteries ............5 1.4. Entretien......................5 CONTENU DE LA LIVRAISON................ 6 ORDERMAN SOL ......................7 PRÉSENTATION DE L'ORDERMAN SOL............7 CHARGEMENT DU BLOC-BATTERIES ............7 UTILISATION (SETUP)..................9 La barre d'état ........................ 9 3.1. Barre d'état Get more ..................9 3.2. -
Page 4: Généralités
Généralités Généralités Cette présentation s'applique aux appareils Orderman Sol et Sol+. Les fonctions des deux produits sont quasi-identiques et seront décrites en prenant uniquement pour référence l'Orderman Sol. L'Orderman Sol+ possède les fonctions supplémentaires suivantes : interface Ordercard et interface Bluetooth pour la synchronisation de l'imprimante ceinture et fonctionnalité... -
Page 5: Consignes De Sécurité Générales
1.2. Consignes de sécurité générales Attention : l'Orderman Sol ne contient pas de pièce nécessitant un entretien par l'utilisateur et ne doit donc pas être ouvert. Son ouverture annule la garantie. N'exposez jamais l'appareil à des conditions météorologiques extrêmes, comme la pluie, la grêle, un fort ensoleillement ou la neige. -
Page 6: Contenu De La Livraison
Généralités Contenu de la livraison 1. Orderman Sol ou Sol+ 2. 2 stylets Orderman 3. Bloc-batteries 4. Boîtier de charge ou station de maintenance 5. Alimentation secteur 5V 6|22... -
Page 7: Orderman Sol

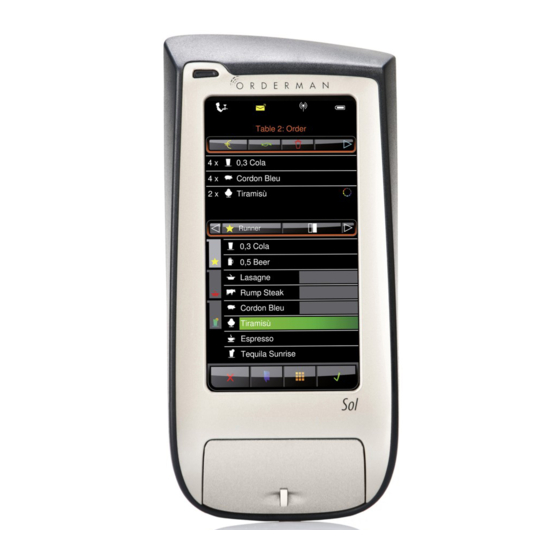

Orderman Sol Orderman Sol Présentation de l'Orderman Sol 1. Bouton marche/arrêt 2. Barre d'état 3. Écran / surface tactile 4. Compartiment du bloc-batteries avec fixation pour dragonne 5. Verrouillage batterie 6. Contacts de charge / interface Ethernet Chargement du bloc-batteries La section suivante explique comment charger le bloc-batteries. - Page 8 Orderman Sol Insérer la batterie au bas de l'appareil Introduire l'appareil dans le boîtier de charge ou la station de maintenance ; l'appareil se met en route Le symbole du chargement du voyant d'état affiche l'état de chargement de la batterie Le bloc-batteries peut avoir les états suivants :...
-
Page 9: Utilisation (Setup)
Orderman Sol Utilisation (Setup) Tous les paramètres sont confirmés par la coche verte. Vous pouvez quitter la configuration en appuyant sur Annuler. Confirmation Annuler avec La barre d'état La barre d'état comprenant quatre icônes se trouve dans la partie supérieure de l'écran tactile. - Page 10 Orderman Sol Get More (Setup) Lumière blanche permanente – Configuration OK Écran de démarrage de la configuration (Connect Belt Printer n'est affiché que par Sol+) Paramètres (Settings) Paramètres d'affichage (Display Settings) Pour effectuer les réglages, effleurez le point correspondant dans l'échelle et tirez-le dans la position souhaitée.
- Page 11 Ping. Le test Ping n'est possible que si l'appareil se trouve dans la station de maintenance et si la connexion LAN est établie. Avec le Sol+, il est possible de contrôler – l'imprimante ceinture et la fonctionnalité de l'Ordercard. ...
-
Page 12: Barre D'état Message
Orderman Sol 3.2. Barre d'état message L'icône Message permet d'accéder au système de messagerie interne pour rédiger et lire des messages. La fonction dépend de l'application. Deux états sont possibles : Blanc permanent – Aucun nouveau message reçu Jaune clignotant – Messages non lus dans la boîte de réception... -
Page 13: Barre D'état Batterie
Orderman Sol 3.4. Barre d'état batterie L'icône de la batterie indique l'état de la batterie. Le voyant permet de connaître l'état correspondant. Effleurez cette icône pour obtenir une représentation graphique et en pourcentage de l'autonomie de la batterie. En outre, Battery LED Information permet d'afficher la légende de toutes les représentations possibles des états de la batterie. -
Page 14: Orderman Sol
Orderman Sol+ Orderman Sol+ Raccorder l'imprimante ceinture Afin de connecter l'imprimante ceinture avec Sol+, appuyez dans le menu Get more sur la fonction de connexion de l'imprimante ceinture (Connect Belt Printer) Menu Get more Connect Belt Printer Mettre l'imprimante ceinture en service •... - Page 15 2 secondes. En outre, une page de test est imprimée. Cette page de test comprend : Image 1 (si disponible) Successfully connected to (Correctement connecté à) : <N° de série Sol> Image 2 (si disponible) L'affichage montre le numéro de série de la Sol+ ...
-
Page 16: Test De L'imprimante Ceinture
Cette page de test comprend : Image 1 (si disponible) Successfully connected to (Correctement connecté à) : <N° de série Sol> Image 2 (si disponible) Avec Ok ou Interrompre vous retournez au menu de test. Test de l'imprimante ceinture... -
Page 17: Test De L'ordercard
Orderman Sol+ Test de l'Ordercard Le test de l'Ordercard sert à contrôler que l'Ordercard fonctionne. Afin de démarrer le test de l'Ordercard, tapez dans le menu Get more sur la fonction Test Test de l'Ordercard (Ordercard Test Maintenir l'Ordercard par le coin supérieur gauche de l'appareil. -
Page 18: Accessoires
Si vous retirez l'appareil du boîtier de charge, il s'éteint. Appuyez sur le bouton marche/arrêt pour remettre en route l'appareil. La durée de chargement de l'Orderman Sol / Sol+ dans le boîtier de charge est d'env. 6 heures. Avertissement : température de charge 0 - 40 °C Station de maintenance Outre la fonction de chargement (comme le boîtier de charge, 6 h), la station... -
Page 19: Mise En Service
Si vous retirez l'appareil de la station de maintenance, il s'éteint. Appuyez sur le bouton marche/arrêt pour remettre en route l'appareil. La durée de chargement de l'Orderman Sol / Sol+ dans la station de service est d'env. 6 heures. Avertissement : température de charge 0 - 40 °C... -
Page 20: Affichages De L'appareil Dans La Station De Service
Orange permanent – Le câble Ethernet est correctement relié à la station de service ; il existe un lien réseau Vert continu – L'IP a été trouvée, Sol est dorénavant prêt à fonctionner dans la station de service Vert clignotant –... -
Page 21: Caractéristiques Techniques
Étanchéité : IP64 poussière/projection d’eau Dimensions : 177 mm x 84 mm x 25 mm (hauteur/largeur/profondeur) Interfaces : Bluetooth intégré Cl. II ,V2.0 (uniquement Sol+) ; Ethernet 10/100Mb/s via la station de service Lecteur Ordercard (uniquement Sol+) ... -
Page 22: Station De Maintenance
Caractéristiques techniques Tension d'entrée 100 V à 240 V, 50-60 Hz Puissance absorbée max. 150 mA Dimensions : 90 x 60 x 102 mm Durée de fonctionnement : le chargeur est conçu pour une utilisation continue. ...
